আইবি এইচডিআর এমএমএফ স্প্লিটার মেলানোক্স এওসি কেবল এমএফএস১এস৫০-এইচ০২০ভি (QSFP56 থেকে ২xQSFP56)
পণ্যের বিবরণ:
পরিচিতিমুলক নাম: | Mellanox |
মডেল নম্বার: | এমএফএস 1 এস 50-এইচ 020 ভি |
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: | 1 পিসি |
---|---|
মূল্য: | negotiable |
প্যাকেজিং বিবরণ: | শক্ত কাগজ |
পরিশোধের শর্ত: | টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম এক্সট্রান্সফার |
বিস্তারিত তথ্য |
|||
প্রাপ্যতা: | স্টক | ওয়ারেন্টি: | 1 বছর |
---|---|---|---|
শর্ত: | নতুন এবং মূল | প্রযুক্তি: | ইনফিনিব্যান্ড |
ডেটা রেট: | 200 গিগাবাইট/এস পর্যন্ত | সংযোগকারী প্রকার: | কিউএসএফপি 56 |
এইচডিআর সিস্টেম: | 200Gb InfiniBand সমর্থন করে | বিদ্যুৎ সরবরাহ: | 3.3 ভি |
আই 2 সি: | হ্যাঁ | তারের রঙ: | অ্যাকোয়া |
বিশেষভাবে তুলে ধরা: | HDR MMF Mellanox AOC,Mellanox AOC স্প্লিটার কেবল,MFS1S50-H005E |
পণ্যের বর্ণনা

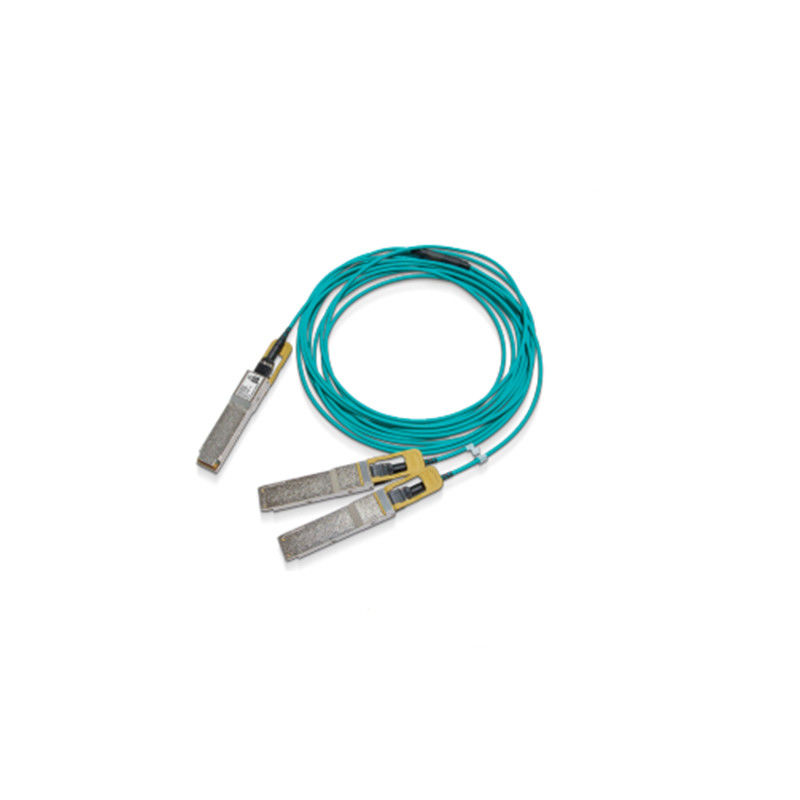

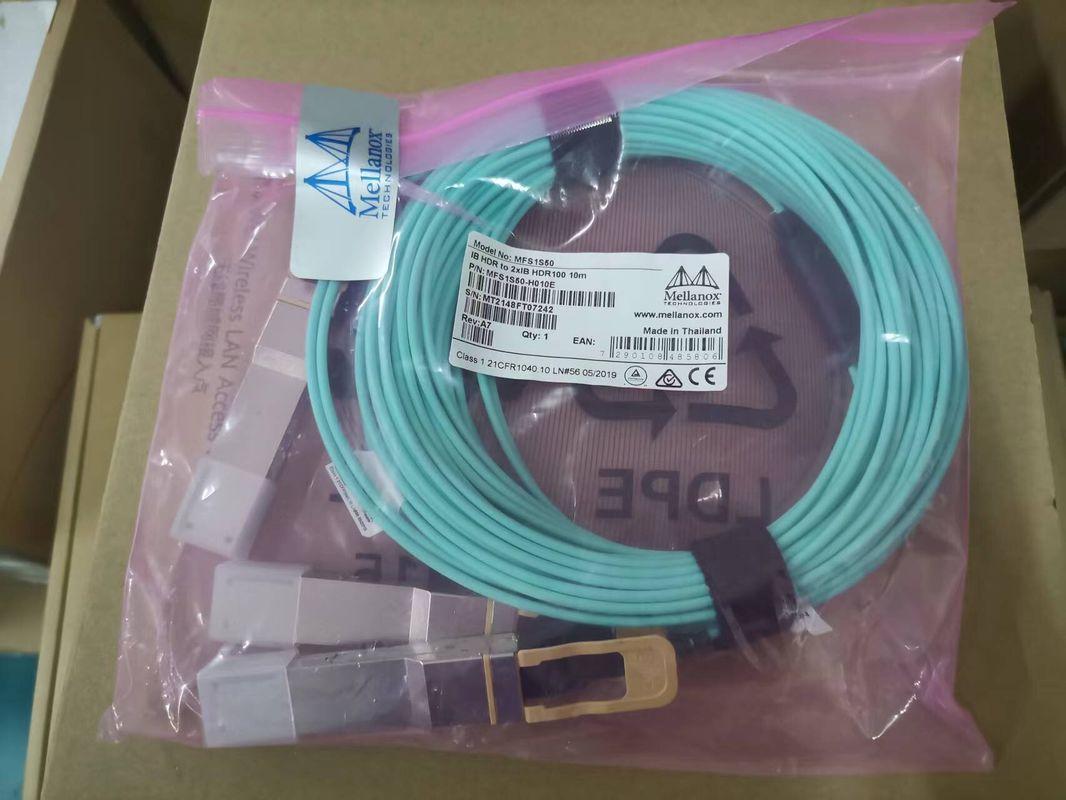

200 গিগাবাইট/এস এইচডিআর থেকে 2x100 জিবি/এস এইচডিআর 100 (কিউএসএফপি 56 থেকে 2xQSFP56) মিমফ্যাকটিভ অপটিক্যাল স্প্লিটার কেবল

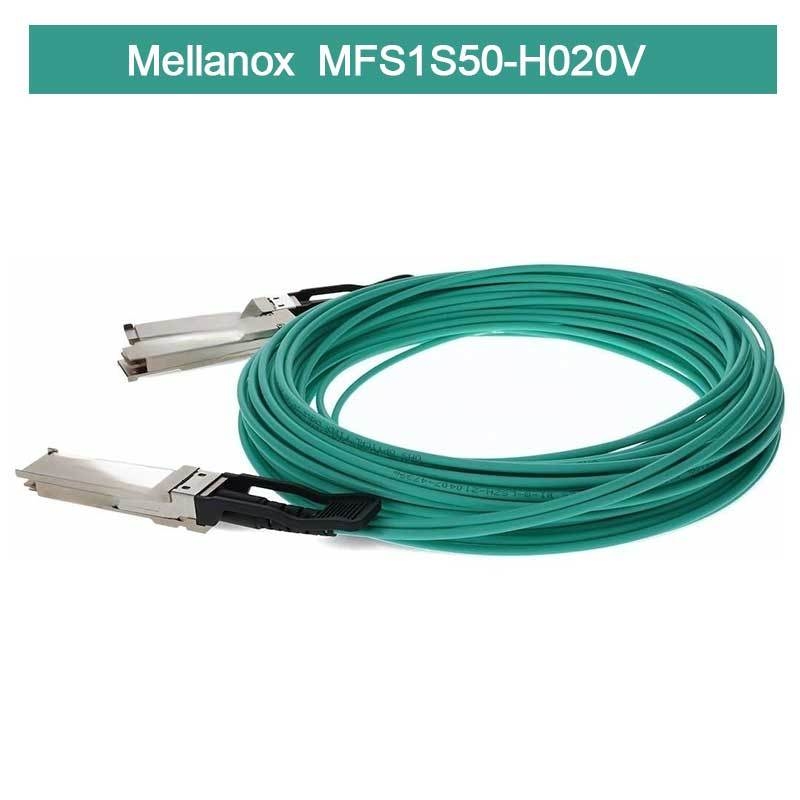

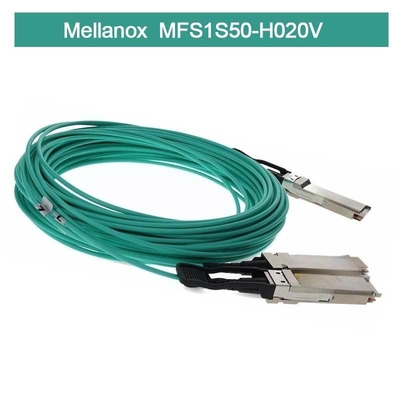

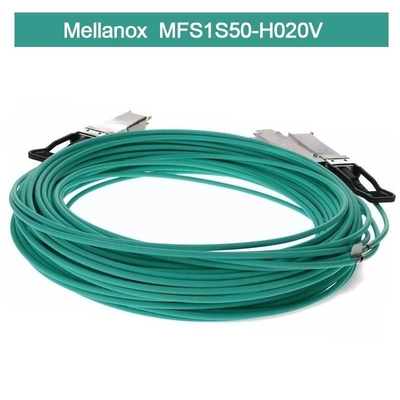

মেলানক্স® এমএফএস 1 এস 50-এইচ 020 ভি হ'ল একটি কিউএসএফপি 56 ভিসিএসএল-ভিত্তিক (উল্লম্ব গহ্বরের পৃষ্ঠ-নির্গমনকারী লেজার), কাস্টিফেক্টিভ 200 জিবি/এস থেকে 2 এক্স 100 জিবি/এস অ্যাক্টিভ অপটিকাল স্প্লিটার কেবল (এওসি) 200 জিবি/এস ইনফিনিব্যান্ড এইচডিআর (উচ্চ ডেটা রেট) সিস্টেমে ব্যবহারের জন্য ডিজাইন করা হয়েছে।
এমএফএস 1 এস 50-এইচ 020 ভি কেবল কিউএসএফপি 56 প্লাগেবল সমাধানের জন্য এসএফএফ -8665 এর সাথে অনুগত। এটি একদিকে 200 গিগাবাইট/এস সংযোগকারী এবং অন্যদিকে দুটি পৃথক 100 জিবি/এস সংযোগকারী যেমন একটি স্যুইচ এবং দুটি সার্ভার সহ সিস্টেম ইউনিটগুলির মধ্যে সংযোগ সরবরাহ করে। কেবলটি কিউএসএফপি 56 প্রতিটি QSFP56 মাল্টিপোর্ট প্রান্তের দ্বৈত জোড়ায় 4 মিমিএফ (মাল্টি মোড ফাইবার) জোড়গুলির প্রতিটি থেকে ডেটা সংকেতগুলিকে সংযুক্ত করে। তারের প্রতিটি কিউএসএফপি 56 শেষে একটি EEPROM থাকে যা পণ্য এবং স্থিতি পর্যবেক্ষণের তথ্য সরবরাহ করে, যা হোস্ট সিস্টেম দ্বারা পড়তে পারে।
কঠোর উত্পাদন পরীক্ষা-বক্সের ইনস্টলেশন অভিজ্ঞতা, কর্মক্ষমতা এবং স্থায়িত্বের সেরাটি নিশ্চিত করে।
মেলানক্সের অনন্য মানের সক্রিয় ফাইবার কেবল সমাধানগুলি ডেটা সেন্টার আন্তঃসংযোগগুলির জন্য শক্তি-দক্ষ সংযোগ সরবরাহ করে। তারা স্বল্প ব্যয়ে উচ্চতর পোর্ট ব্যান্ডউইথ, ঘনত্ব এবং কনফিগারেশনযোগ্যতা সক্ষম করে এবং ডেটা সেন্টারগুলিতে বিদ্যুতের প্রয়োজনীয়তা হ্রাস করে।
এনভিআইডিআইএ® এমএফএস 1 এস 50-এইচ 020 ভি একটি কিউএসএফপি 56 ভিসিএসএল-ভিত্তিক (উল্লম্ব গহ্বরের পৃষ্ঠ-নির্গমনকারী লেজার), ব্যয়-কার্যকর 200 জিবি/এস থেকে 2 এক্স 100 জিবি/এস অ্যাক্টিভ অপটিকাল স্প্লিটার কেবল (এওসি) 200 জিবি/এস ইনফিনিব্যান্ড (আইবি) এইচডিআর (উচ্চ ডেটা রেট) সিস্টেমে ব্যবহারের জন্য ডিজাইন করা হয়েছে।
এমএফএস 1 এস 50-এইচ 020 ভি কেবল কিউএসএফপি 56 প্লাগেবল সমাধানের জন্য এসএফএফ -8665 এর সাথে অনুগত। এটি একদিকে 200 গিগাবাইট/এস সংযোগকারী এবং অন্যদিকে দুটি পৃথক 100 জিবি/এস সংযোগকারী যেমন একটি স্যুইচ এবং দুটি সার্ভার সহ সিস্টেম ইউনিটগুলির মধ্যে সংযোগ সরবরাহ করে। কেবলটি কিউএসএফপি 56 প্রতিটি QSFP56 মাল্টিপোর্ট প্রান্তের দ্বৈত জোড়ায় 4 মিমিএফ (মাল্টি মোড ফাইবার) জোড়গুলির প্রতিটি থেকে ডেটা সংকেতগুলিকে সংযুক্ত করে। প্রতিটি কিউএসএফপি 56 তারের প্রান্তে একটি ইপ্রোম রয়েছে যা পণ্য এবং স্থিতি পর্যবেক্ষণের তথ্য সরবরাহ করে, যা হোস্ট সিস্টেম দ্বারা পড়তে পারে M এমএফএস 1 এস 50-এইচ 020 ভি
এনভিআইডিআইএর অনন্য মানের কেবল সমাধানগুলি ডেটা সেন্টার আন্তঃসংযোগগুলির জন্য শক্তি-দক্ষ সংযোগ সরবরাহ করে। এটি উচ্চতর পোর্ট ব্যান্ডউইথ, ঘনত্ব এবং স্বল্প ব্যয়ে কনফিগারেশন সক্ষম করে এবং ডেটা সেন্টারগুলিতে বিদ্যুতের প্রয়োজনীয়তা হ্রাস করে MMFS1S50-H020V
কঠোর উত্পাদন পরীক্ষা-বক্সের ইনস্টলেশন অভিজ্ঞতা, কর্মক্ষমতা এবং স্থায়িত্বের সেরাটি নিশ্চিত করে।
এমএফএস 1 এস 50-এইচ 020 ভিঅর্ডার তথ্য
অর্ডার পার্ট নম্বর
|
বর্ণনা
|
---|---|
MFS1S50-H003V | এনভিডিয়া অ্যাক্টিভ অপটিকাল কেবল, 200 জিবি/এস থেকে 2x100 জিবি/এস আইবি এইচডিআর, কিউএসএফপি 56 থেকে 2xQSFP56, 3 এম |
MFS1S50-H005V | এনভিডিয়া অ্যাক্টিভ অপটিকাল কেবল, 200 জিবি/এস থেকে 2x100 গিগাবাইট/এস আইবি এইচডিআর, কিউএসএফপি 56 থেকে 2xQSFP56, 5 এম |
এমএফএস 1 এস 50-এইচ 010 ভি | এনভিডিয়া অ্যাক্টিভ অপটিকাল কেবল, 200 গিগাবাইট/এস থেকে 2x100 জিবি/এস আইবি এইচডিআর, কিউএসএফপি 56 থেকে 2xQSFP56, 10 এম |
এমএফএস 1 এস 50-এইচ 015 ভি | এনভিডিয়া অ্যাক্টিভ অপটিকাল কেবল, 200 জিবি/এস থেকে 2x100 গিগাবাইট/এস আইবি এইচডিআর, কিউএসএফপি 56 থেকে 2xQSFP56, 15 মি |
এমএফএস 1 এস 50-এইচ 020 ভি | এনভিডিয়া অ্যাক্টিভ অপটিকাল কেবল, 200 জিবি/এস থেকে 2x100 জিবি/এস আইবি এইচডিআর, কিউএসএফপি 56 থেকে 2xQSFP56, 20 মি |
এমএফএস 1 এস 50-এইচ 030 ভি | এনভিডিয়া অ্যাক্টিভ অপটিকাল কেবল, 200 জিবি/এস থেকে 2x100 জিবি/এস আইবি এইচডিআর, কিউএসএফপি 56 থেকে 2xQSFP56, 30 এম |
পরম সর্বোচ্চ স্পেসিফিকেশন
পরম সর্বাধিক রেটিংগুলি হ'ল যেগুলির বাইরে ডিভাইসের ক্ষতি হতে পারে।
অপারেশনাল স্পেসিফিকেশন এবং পরম সর্বোচ্চ রেটিংগুলির মধ্যে দীর্ঘায়িত অপারেশন উদ্দেশ্য নয় এবং স্থায়ী ডিভাইসের অবক্ষয়ের কারণ হতে পারে।
পরম সর্বোচ্চ রেটিং
প্যারামিটার
|
মিনিট
|
সর্বোচ্চ
|
ইউনিট
|
---|---|---|---|
সরবরাহ ভোল্টেজ | -0.3 | 3.6 | V |
ডেটা ইনপুট ভোল্টেজ | -0.3 | 3.465 | V |
ইনপুট ভোল্টেজ নিয়ন্ত্রণ করুন | -0.3 | 4.0 | V |
ক্ষতির প্রান্তিক | 3.4 | --- | ডিবিএম |
পরিবেশগত বৈশিষ্ট্য
এই টেবিলটি পণ্যটির জন্য পরিবেশগত বৈশিষ্ট্যগুলি দেখায়।
প্যারামিটার
|
মিনিট
|
সর্বোচ্চ
|
ইউনিট
|
---|---|---|---|
স্টোরেজ তাপমাত্রা | -40 | 85 | ° সে |
অপারেশনাল স্পেসিফিকেশন
এই বিভাগটি সাধারণ অপারেশনের জন্য মানগুলির পরিসীমা দেখায়। হোস্ট বোর্ড পাওয়ার সাপ্লাই ফিল্টারিংটি এসএফএফ কমিটির স্পেসে প্রস্তাবিত হিসাবে ডিজাইন করা উচিত।
প্যারামিটার
|
মিনিট
|
টাইপ
|
সর্বোচ্চ
|
ইউনিট
|
নোট
|
---|---|---|---|---|---|
সরবরাহ ভোল্টেজ (vসিসি) | 3.135 | 3.3 | 3.465 | V | --- |
বিদ্যুৎ খরচ 200 জিবি/সেকেন্ড | --- | 4.5 | 5.0 | ডাব্লু | --- |
বিদ্যুৎ খরচ 100 জিবি/এস শেষ | --- | 3.0 | 3.5 | ডাব্লু | --- |
সাপ্লাই শব্দ সহনশীলতা (10Hz - 10MHz) | 66 | --- | --- | এমভিপিপি | --- |
অপারেটিং কেস তাপমাত্রা | 0 | --- | 70 | ° সে | --- |
অপারেটিং আপেক্ষিক আর্দ্রতা | 5 | --- | 85 | % | --- |
বৈদ্যুতিক স্পেসিফিকেশন
প্যারামিটার (প্রতি লেন)
|
মিনিট
|
টাইপ
|
সর্বোচ্চ
|
ইউনিট
|
---|---|---|---|---|
সংকেত হার | -100 পিপিএম | 53.125 | +100 পিপিএম | জিবিডি |
টিপি 1 এ এ ডিফারেনশিয়াল ডেটা ইনপুট সুইং | টিবিডি | --- | 900 | এমভিপিপি |
টিপি 4 এ ডিফারেনশিয়াল ডেটা আউটপুট সুইং | --- | --- | 900 | এমভিপিপি |
নিকট-শেষ এসএমডাব্লু | 0.265 | --- | --- | ইউআই |
নিকট-শেষ আউটপুট চোখের উচ্চতা | 70 | --- | --- | এমভিপিপি |
আউটপুট ট্রানজিশন সময়, 20% থেকে 80% | 9.5 | --- | --- | পিএস |
দ্রষ্টব্য:
- একাধিক ঘড়ির ডোমেনগুলি কেবল লাইন-সাইড আরএক্সে সমর্থিত। হোস্ট সাইড আরএক্স কেবলমাত্র একটি একক ক্লক ডোমেন সমর্থন করে।
- কিউএসএফপি টিএক্স সিডিআর লক কেবল তখনই ঘটতে পারে যদি টিএক্স লেন 4 ডেটা প্রেরণ করে।
ইলেক্ট্রোস্ট্যাটিক স্রাব (ইএসডি)
এই পণ্যটি সাধারণ ডেটা সেন্টার অপারেটিং পরিবেশে ইএসডি স্তরের সাথে সামঞ্জস্যপূর্ণ এবং নিয়ন্ত্রক সম্মতি বিভাগে তালিকাভুক্ত মান অনুসারে প্রত্যয়িত। শিপিংয়ের সময় এটি সুরক্ষার জন্য পণ্যটি সমস্ত সংযোগকারীগুলিতে প্রতিরক্ষামূলক ক্যাপ সহ প্রেরণ করা হয়। উচ্চ-গতির কেবল এবং অপটিক্যাল ট্রান্সসিভারগুলির সাধারণ হ্যান্ডলিং এবং অপারেশনে, সার্ভার/স্যুইচের কিউএসএফপি খাঁচায় সন্নিবেশ চলাকালীন ESD উদ্বেগের বিষয়। অতএব, স্ট্যান্ডার্ড ইএসডি হ্যান্ডলিং সতর্কতা অবশ্যই পর্যবেক্ষণ করতে হবে। এর মধ্যে গ্রাউন্ডেড কব্জি/জুতার স্ট্র্যাপ এবং ইএসডি মেঝে যেখানেই কেবল/ট্রান্সসিভার বের করা/serted োকানো হয় সেখানে ব্যবহার অন্তর্ভুক্ত রয়েছে। ইলেক্ট্রোস্ট্যাটিক স্রাবগুলি হোস্ট সরঞ্জাম চ্যাসিসের বাইরের অংশে ইনস্টলেশনের পরে সিস্টেম স্তরের ইএসডি প্রয়োজনীয়তার সাপেক্ষে।
হ্যান্ডলিং এবং পরিষ্কার
ট্রান্সসিভারটি বর্তমান সার্জগুলির সংস্পর্শে এবং ভোল্টেজ ইভেন্টের ওপরে দ্বারা ক্ষতিগ্রস্থ হতে পারে। পরম সর্বাধিক রেটিংয়ে সংজ্ঞায়িত শর্তগুলির এক্সপোজারকে সীমাবদ্ধ করার জন্য যত্ন নিন। ইলেক্ট্রোস্ট্যাটিক স্রাব-সংবেদনশীল ডিভাইসের জন্য সাধারণ হ্যান্ডলিং সতর্কতাগুলি পর্যবেক্ষণ করুন। ট্রান্সসিভারটি বৈদ্যুতিক এবং অপটিক্যাল পোর্ট উভয় ক্ষেত্রেই ধুলা ক্যাপ দিয়ে প্রেরণ করা হয়। অপটিক্যাল পোর্টের ক্যাপটি সর্বদা স্থানে থাকা উচিত যখন কোনও ফাইবার কেবল সংযুক্ত না থাকে। অপটিক্যাল সংযোগকারীটির একটি রিসেসড সংযোগকারী পৃষ্ঠ রয়েছে যা যখনই তার কেবল বা ক্যাপ থাকে না তখনই উন্মুক্ত হয়।
ফাইবার কেবল সন্নিবেশের আগে, এটি থেকে দূষণ রোধ করতে কেবল সংযোগকারীটি পরিষ্কার করুন। ডাস্ট ক্যাপটি নিশ্চিত করে যে অপটিক্সগুলি পরিষ্কার রয়েছে এবং কোনও অতিরিক্ত পরিষ্কারের প্রয়োজন হবে না। দূষণের ঘটনায় স্ট্যান্ডার্ড পরিষ্কারের সরঞ্জাম এবং পদ্ধতি ব্যবহার করা উচিত। তরল প্রয়োগ করা উচিত নয়।
সম্পূর্ণ সমাধান স্ট্যাক সরবরাহকারী W আমরা নেটওয়ার্কিংয়ের জন্য একটি স্টপ শপ সরবরাহ করি। হার্ডওয়্যার (সুইচ, এনআইসি, আন্তঃসংযোগ) থেকে সফ্টওয়্যার (ওএস, ম্যানেজমেন্ট, ফার্মওয়্যার) এবং সহায়তা পর্যন্ত, আমাদের ব্রড পোর্টফোলিও আপনার নেটওয়ার্কিংয়ের প্রয়োজনীয়তাগুলি পূরণ করবে Be নেটওয়ার্কটি বেইন্ড, আমাদের বাস্তুতন্ত্র অন্যান্য এনভিডিয়া পণ্যগুলির সাথে সামঞ্জস্যতা নিশ্চিত করে, পাশাপাশি মূল অংশীদার এবং ওএমএসের অফারগুলি নিশ্চিত করে।
সার্ভার এবং স্টোরেজের জন্য অফলোড + পারফরম্যান্স the ইনফিনিব্যান্ড বা আরসিইএসের সাথে অ্যাপ্লিকেশনগুলিকে ত্বরান্বিত করা, বা ডিপিইউর মাধ্যমে কী ওয়ার্কলোডগুলি বিচ্ছিন্ন করে, আমাদের সফ্টওয়্যার সংজ্ঞায়িত, হার্ডওয়্যার ত্বরণযুক্ত অফারগুলি আপনাকে আপনার গণনা এবং স্টোরেজ সংস্থানগুলি অ্যাপ্লিকেশনগুলিতে উত্সর্গ করতে সক্ষম করে, নেটওয়ার্ক পরিচালনার জন্য নয়।
আন্তঃব্যবহারযোগ্যতা
এওসিএসের সাথে পরীক্ষিত কনফিগারেশনের জন্য দয়া করে সিস্টেম স্তর পণ্য (এসএলপি) যোগ্যতা প্রতিবেদনটি দেখুন।
হার নির্বাচন করুন
এওসি রেট সিলেক্টকে সমর্থন করে, যা 0x57-0x58 রেজিস্টারে লিখে নিয়ন্ত্রিত হয়। এসএফএফ -৮636363636363663636 টি সারণীতে সংজ্ঞায়িত হিসাবে চারটি বিটেটগুলি নির্দিষ্ট করতে বাইট 0x58 (88DEC, TXN_RATE_SEATE) এর প্রতিটি ট্রান্সমিটার লেনের জন্য দুটি বিট 0x57 (87DEC, RXN_RATE_SELECT) এর প্রতিটি রিসিভার লেনের জন্য দুটি বিট বরাদ্দ করা হয়েছে। চারটি লেনের একই হারের নির্বাচন মান থাকতে হবে।
নীচের সারণী প্রতিটি হার নির্বাচন সেটিংয়ের জন্য হার নির্দিষ্ট করে।
রেট নির্বাচন এনকোডিং
হার নির্বাচন মান
|
অপারেটিং হার (জিবিডি)
|
---|---|
01 | 10.31250 এনআরজেড |
10 | 25.78125 এনআরজেড |
11 | 26.56250 PAM4 |
যান্ত্রিক স্পেসিফিকেশন
প্যারামিটার |
মান | ইউনিট | |
---|---|---|---|
ব্যাস | 3 +/- 0.2 | মিমি | |
সর্বনিম্ন বাঁক ব্যাসার্ধ | 30 | মিমি | |
দৈর্ঘ্য সহনশীলতা | দৈর্ঘ্য <5 মি | +300 /-0 | মিমি |
5 মি ≤ দৈর্ঘ্য <50 মি | +500 / -0 | ||
50 মি ≤ দৈর্ঘ্য | +1000 /-0 | ||
তারের রঙ | অ্যাকোয়া | --- |
