পরিচিতিমুলক নাম:
Mellanox
মডেল নম্বার:
MFS1S00-H030V
যোগাযোগ করুন
ভূমিকা

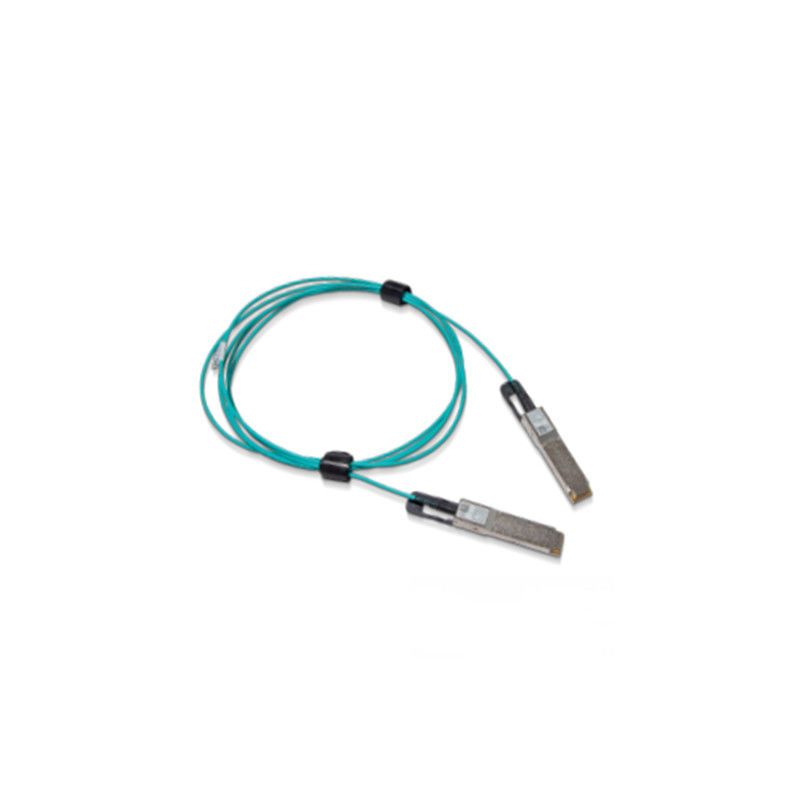

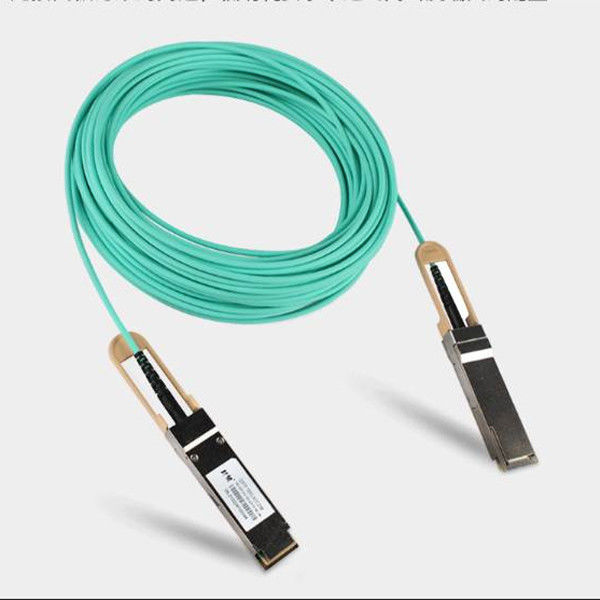

NVIDIA® MFS1S00 হল একটি QSFP56 VCSEL-ভিত্তিক (ভার্টিকাল ক্যাভিটি সারফেস-এমিটিং লেজার) সক্রিয় অপটিক্যাল কেবল (AOC) যা 200Gb/s InfiniBand (IB) HDR (উচ্চ ডেটা রেট) সিস্টেমে ব্যবহারের জন্য ডিজাইন করা হয়েছে।
MFS1S00 AOC উচ্চ পোর্টের ঘনত্ব এবং কনফিগারযোগ্যতা প্রদান করে এবং ডেটা সেন্টারে প্যাসিভ কপার ক্যাবলের তুলনায় অনেক বেশি পৌছায়।যেহেতু AOC হট প্লাগযোগ্য, এটি ইনস্টল করা এবং প্রতিস্থাপন করা সহজ।
MFS1S00-এর হোস্ট সিস্টেমের দিকে বৈদ্যুতিক দিকে একটি আদর্শ SFF-8665 কমপ্লায়েন্ট QSFP56 পোর্ট রয়েছে।এতে প্রতি প্রান্তে চারটি মাল্টি-মোড ফাইবার (MMF) অপটিক ট্রান্সসিভার রয়েছে, প্রতিটি 50Gb/s পর্যন্ত ডেটা হারে কাজ করে।
MFS1S00 এর অপটিক্যাল ট্রান্সমিটার এবং রিসিভার উভয়ের জন্য 50Gb/s হার পর্যন্ত প্রতি লেনের জন্য নির্বাচনযোগ্য রিটাইমিং অফার করে।
NVIDIA-এর অনন্য মানের তারের সমাধানগুলি ডেটা সেন্টার ইন্টারকানেক্টগুলির জন্য শক্তি-দক্ষ সংযোগ প্রদান করে।এটি কম খরচে উচ্চতর পোর্ট ব্যান্ডউইথ, ঘনত্ব এবং কনফিগারযোগ্যতা সক্ষম করে এবং ডেটা সেন্টারে বিদ্যুতের প্রয়োজনীয়তা হ্রাস করে।কঠোর উত্পাদন পরীক্ষা সর্বোত্তম আউট-অফ-দ্য-বক্স ইনস্টলেশন অভিজ্ঞতা, কর্মক্ষমতা এবং স্থায়িত্ব নিশ্চিত করে।
মুখ্য সুবিধা
IBTA IB HDR সমর্থন করে
200Gb/s পর্যন্ত
4x 50Gb/s PAM4 মড্যুলেশন
প্রোগ্রামেবল Rx আউটপুট প্রশস্ততা এবং প্রাক জোর
SFF-8665 অনুগত QSFP56 পোর্ট
একক 3.3V পাওয়ার সাপ্লাই
5.0W পাওয়ার খরচ (টাইপ।, প্রতিটি শেষ, রিটাইমিং সহ)
100 মিটার পর্যন্ত দৈর্ঘ্য
গরম প্লাগযোগ্য
RoHS অনুগত
SFF-8636 অনুগত I2C ব্যবস্থাপনা ইন্টারফেস
অ্যাপ্লিকেশন
200Gb InfiniBand HDR সিস্টেম সমর্থন করে
SN3700 এবং SN4600 সুইচের মধ্যে 200 GbE সমর্থন করে
মুখ্য সুবিধা
30 থেকে 100 মিটার পর্যন্ত পৌঁছায়
সর্বনিম্ন-খরচ, সর্বনিম্ন-শক্তি-গ্রাহক অপটিক্যাল লিঙ্ক
কোন অপটিক্যাল সংযোগকারী ছাড়া একটি সম্পূর্ণ তারের সমাবেশ
DAC তারের মতো একই কনফিগারেশনে উপলব্ধ
প্রতিটি প্রয়োজনের জন্য বিস্তৃত 25/50/100/200/400G পণ্য অফার
NVIDIA GPU, DGX™, EGX™, এবং DPU সিস্টেমে পরীক্ষিত এবং প্রত্যয়িত
সুবিধা
পাতলা ফাইবার তার সর্বাধিক বায়ু প্রবাহ শীতল সক্ষম করে
হালকা ওজন ন্যূনতম সমর্থন সহ ঘন ফাইবার রান সক্ষম করে
কোন এমপিও অপটিক্যাল সংযোগকারী নির্ভরযোগ্যতা বাড়ায় এবং রক্ষণাবেক্ষণ হ্রাস করে না
LinkX অপটিক্স দ্বারা ডিজাইন এবং নির্মিত
লাইভ সুইচিং এবং GPU-ভিত্তিক সিস্টেমে 100 শতাংশ কারখানা পরীক্ষা করা হয়েছে
কঠোর অপারেটিং অবস্থার অধীনে নির্ভরযোগ্য অপারেশনের জন্য IEEE শিল্প BER মান অতিক্রম করার জন্য ডিজাইন করা হয়েছে
হাইলাইট |
* 200Gb/s পর্যন্ত ডেটা রেট |
* প্রোগ্রামেবল Rx আউটপুট প্রশস্ততা এবং প্রাক জোর |
* প্রোগ্রামেবল Tx ইনপুট ইকুয়ালাইজার |
* নির্বাচনযোগ্য রিটাইমিং |
* SFF-8665 অনুগত QSFP28 পোর্ট |
* একক 3.3V পাওয়ার সাপ্লাই |
* 2.2W পাওয়ার ডিসিপেশন (টাইপ, রিটাইমিং সহ প্রতিটি শেষ) |
* কম BER |
* 100 মিটার পর্যন্ত দৈর্ঘ্য |
* হট প্লাগযোগ্য |
* RoHS অনুগত |
* SFF-8636 অনুগত I2C ব্যবস্থাপনা ইন্টারফেস |
MFS1S00-H003V | সক্রিয় অপটিক্যাল কেবল, 200Gb/s VPI (IB HDR এবং 200GbE), QSFP56, 3m পর্যন্ত |
MFS1S00-H005V | সক্রিয় অপটিক্যাল কেবল, 200Gb/s VPI (IB HDR এবং 200GbE), QSFP56, 5m পর্যন্ত |
MFS1S00-H010V | সক্রিয় অপটিক্যাল কেবল, 200Gb/s VPI (IB HDR এবং 200GbE), QSFP56, 10m পর্যন্ত |
MFS1S00-H015V | সক্রিয় অপটিক্যাল কেবল, 200Gb/s VPI (IB HDR এবং 200GbE), QSFP56, 15m পর্যন্ত |
MFS1S00-H020V | সক্রিয় অপটিক্যাল কেবল, 200Gb/s VPI (IB HDR এবং 200GbE), QSFP56, 20m পর্যন্ত |
MFS1S00-H030V | সক্রিয় অপটিক্যাল কেবল, 200Gb/s VPI (IB HDR এবং 200GbE), QSFP56, 30m পর্যন্ত |
MFS1S00-H050V | সক্রিয় অপটিক্যাল কেবল, 200Gb/s VPI (IB HDR এবং 200GbE), QSFP56, 50m পর্যন্ত |
MFS1S00-H100V | সক্রিয় অপটিক্যাল কেবল, 200Gb/s VPI (IB HDR এবং 200GbE), QSFP56, 100m পর্যন্ত |
নিখুঁত সর্বোচ্চ রেটিং হল সেইগুলি যার বাইরে ডিভাইসের ক্ষতি হতে পারে৷
অপারেশনাল স্পেসিফিকেশন এবং পরম সর্বোচ্চ রেটিং এর মধ্যে দীর্ঘায়িত অপারেশন উদ্দেশ্য নয় এবং স্থায়ী ডিভাইসের অবনতি ঘটাতে পারে।
প্যারামিটার
|
মিন
|
সর্বোচ্চ
|
ইউনিট
|
---|---|---|---|
সরবরাহ ভোল্টেজ | -0.3 | 3.6 | ভি |
ডেটা ইনপুট ভোল্টেজ | -0.3 | 3.465 | ভি |
ইনপুট ভোল্টেজ নিয়ন্ত্রণ করুন | -0.3 | 4.0 | ভি |
ক্ষতি থ্রেশহোল্ড | 3.4 | --- | dBm |
এই টেবিলটি পণ্যের পরিবেশগত বৈশিষ্ট্য দেখায়।
প্যারামিটার
|
মিন
|
সর্বোচ্চ
|
ইউনিট
|
---|---|---|---|
সংগ্রহস্থল তাপমাত্রা | -40 | 85 | °সে |
এই বিভাগটি স্বাভাবিক ক্রিয়াকলাপের জন্য মানগুলির পরিসর দেখায়।হোস্ট বোর্ড পাওয়ার সাপ্লাই ফিল্টারিং SFF কমিটির স্পেকের সুপারিশ অনুসারে ডিজাইন করা উচিত।
প্যারামিটার
|
মিন
|
টাইপ
|
সর্বোচ্চ
|
ইউনিট
|
---|---|---|---|---|
সরবরাহ ভোল্টেজ (ভিcc) | 3.135 | 3.3 | 3.465 | ভি |
শক্তি অপচয় (প্রতিটি প্রান্ত, সমস্ত লেনে পুনরায় সময় দেওয়া) | --- | 4.8 | 5.0 | ডব্লিউ |
সরবরাহ শব্দ সহনশীলতা (10Hz – 10MHz) | 66 | --- | --- | mVpp |
অপারেটিং কেস তাপমাত্রা | 0 | --- | 701 | °সে |
আপেক্ষিক আর্দ্রতা অপারেটিং | 5 | --- | 85 | % |
মন্তব্য:
AOCs-এর সাথে পরীক্ষা করা কনফিগারেশনের জন্য, অনুগ্রহ করে সিস্টেম লেভেল প্রোডাক্ট (SLP) যোগ্যতা রিপোর্ট পড়ুন।
AOC রেট সিলেক্ট সমর্থন করে, যা 0x57-0x58 রেজিস্টারে লেখার মাধ্যমে নিয়ন্ত্রিত হয়।বাইট 0x57 (87dec, Rxn_Rate_Select) এ প্রতিটি রিসিভার লেনের জন্য দুটি বিট বরাদ্দ করা হয়েছে এবং বাইট 0x58 (88dec, Txn_Rate_Select) এ প্রতিটি ট্রান্সমিটার লেনের জন্য দুটি বিট চারটি বিটরেট নির্দিষ্ট করার জন্য নির্ধারিত হয়েছে, যেমনটি SF66-6 Refv28 এ সংজ্ঞায়িত করা হয়েছে। -5 XN_RATE_SELECT ENCODINGS।সমস্ত চারটি লেনের একই হার নির্বাচন মান থাকা প্রয়োজন।
নীচের সারণী প্রতিটি হার নির্বাচন সেটিং জন্য হার নির্দিষ্ট করে.
মূল্য নির্বাচন করুন
|
অপারেটিং রেট (GBd)
|
---|---|
10 | 25.78125 NRZ (EDR) |
11 | 26.56250 PAM4 (HDR) |
প্যারামিটার | মান | ইউনিট | |
---|---|---|---|
ব্যাস | 3 +/-0.2 | মিমি | |
নূন্যতম বাঁক ব্যাসার্ধ | 30 | মিমি | |
দৈর্ঘ্য সহনশীলতা | দৈর্ঘ্য <5 মি | +300/-0 | মিমি |
5 মি ≤ দৈর্ঘ্য < 50 মি | +500/-0 | ||
50 মি ≤ দৈর্ঘ্য | +1000 /-0 | ||
তারের রঙ | একুয়া | --- |
মডেল | বর্ণনা |
MFS1S00-H030V | Mellanox AOC DAC কেবল 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
MFS1S00-H030V | mellanox ব্রেকআউট তারের 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
MFS1S00-H030V | mellanox প্যাসিভ কপার ক্যাবল 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
MFS1S00-H030V | মেলানক্স ইনফিনিব্যান্ড তারগুলি 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
MFS1S00-H030V | কনসোল তারের 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
MFS1S00-H030V | সক্রিয় ফাইবার তারের 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
MFS1S00-H030V | এইচডিআর তারগুলি 200 জিবি 100 জিবি 25 জিবি 40 জিবি 5 এম 10 এম 15 এম 20 এম 30 এম কিউএসএফপি28 কিউএসএফপি56 |
MFS1S00-H030V | mellanox স্প্লিটার তারের 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
MFS1S00-H030V | mellanox edr তারের 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
MFS1S00-H030V | উচ্চ-গতির আন্তঃসংযোগ তারের 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
MFS1S00-H030V | দ্রুত আন্তঃসংযোগ তারের 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
MFS1S00-H030V | ইথারনেট কেবল 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30 QSFP28 QSFP56 |
MFS1S00-H030V | InfiniBand তারের 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
MFS1S00-H030V | এইচডিআর তারগুলি 200 জিবি 100 জিবি 25 জিবি 40 জিবি 5 এম 10 এম 15 এম 20 এম 30 এম কিউএসএফপি28 কিউএসএফপি56 |
