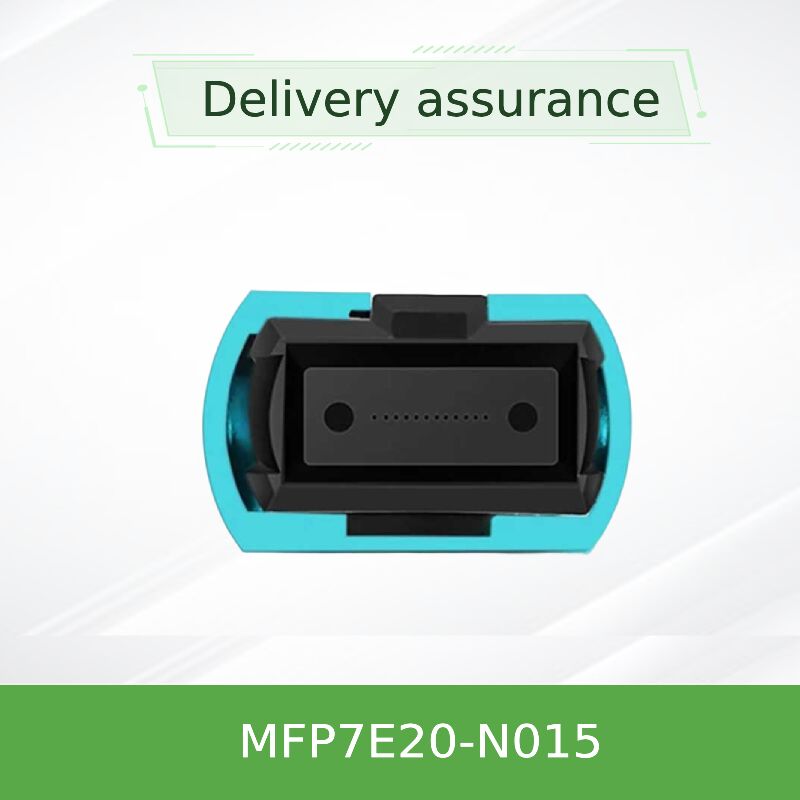

NVIDIA MFP7E20-N015 15m MPO-12/APC থেকে 2x MPO-12/APC মাল্টিমোড স্প্লিটার ফাইবার ক্যাবল | 400G থেকে 2x200G ব্রেকআউট
পণ্যের বিবরণ:
| পরিচিতিমুলক নাম: | Mellanox |
| মডেল নম্বার: | MFP7E20-N015 |
| নথি: | MFP7E20-Nxxx.pdf |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিসি |
|---|---|
| মূল্য: | Negotiate |
| প্যাকেজিং বিবরণ: | বাইরের বাক্স |
| ডেলিভারি সময়: | জায় উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | প্রকল্প/ব্যাচ দ্বারা সরবরাহ |
|
বিস্তারিত তথ্য |
|||
| মডেল নং: | MFP7E20-N015 | উপাদান আকৃতি: | গোলাকার তার |
|---|---|---|---|
| টেনসিল শক্তি অনুমোদিত: | 1000n <10000n | সাক্ষ্যদান: | RoHS, CE, ISO9001, VDE, CCC |
| খাপ উপাদান: | পিভিসি | দৈর্ঘ্য: | 15 মি |
| ডেটা রেট: | 400 জিবি/এস | উৎপত্তি: | ভারত / ইস্রায়েল / চীন |
| বিশেষভাবে তুলে ধরা: | NVIDIA মাল্টিমোড ফাইবার স্প্লিটার ক্যাবল,400G থেকে 200G ব্রেকআউট ফাইবার ক্যাবল,MPO-12 APC মাল্টিমোড স্প্লিটার ক্যাবল |
||
পণ্যের বর্ণনা
প্রোডাক্ট মডেলঃMFP7E20-N015।মূল কীওয়ার্ডঃফাইবার স্প্লিটার ক্যাবল, এমপিও ব্রেকআউট ক্যাবল, 400 জি থেকে 200 জি ক্যাবল, ফ্যানআউট ক্যাবল, ডেটা সেন্টার ইন্টারকানেক্ট
- পোর্ট মাল্টিপ্লিকেশনঃকার্যকরভাবে একটি 400G (4-চ্যানেল) সুইচ পোর্টকে দুটি স্বাধীন 200G (2-চ্যানেল) সার্ভার সংযোগে বিভক্ত করে, পোর্ট ব্যবহারকে অনুকূল করে তোলে।
- ব্যয়-কার্যকর Fanout সমাধানঃএটি অতিরিক্ত সুইচ পোর্ট এবং অপটিক্সের প্রয়োজন হ্রাস করে, সংযুক্ত সার্ভার প্রতি সামগ্রিক অবকাঠামো খরচ হ্রাস করে।
- হাই-স্পিড নেটওয়ার্ক প্রস্তুত:বিশেষভাবে এনভিআইডিআইএর 400GbE/NDR বাস্তুতন্ত্রের জন্য ডিজাইন করা হয়েছে, কানেক্টএক্স-৭ অ্যাডাপ্টার এবং ব্লুফিল্ড-৩ ডিপিইউতে সংযোগ স্থাপন করে।
- উচ্চতর অপটিক্যাল পারফরম্যান্সঃMPO-12/APC সংযোজক ব্যবহার করে কোণযুক্ত পোলিশ দিয়ে ব্যাক-প্রতিফলনকে হ্রাস করতে এবং সংকেত অখণ্ডতা নিশ্চিত করতে।
- ১৫ মিটার বিস্তৃত পরিসীমাঃডাটা সেন্টারের মধ্যে ইন্টার-র্যাক এবং মাঝারি দূরত্বের স্থাপনার জন্য নমনীয় সংযোগ সরবরাহ করে।
NVIDIA MFP7E20-N015 একটি বিশেষ 15 মিটার প্যাসিভফাইবার স্প্লিটার ক্যাবলউচ্চ ঘনত্বের ডেটা সেন্টার স্থাপনার জন্য ডিজাইন করা হয়েছে। স্ট্যান্ডার্ড তারের বিপরীতে, এটি একটি বিরতি বাফানআউট ক্যাবল১ঃ২ স্প্লিটার কনফিগারেশনে।এটিতে ট্রাঙ্ক এন্ডে একটি এমপিও -১২ / এপিসি সংযোগকারী রয়েছে (একটি সুইচের ৪০০ জি পোর্টে সংযোগের জন্য) এবং শাখা শেষের দুটি এমপিও -১২ / এপিসি সংযোগকারী রয়েছে (দুটি সার্ভারের সাথে সংযোগের জন্য)এটি একটি টাইপ-বি ক্রসওভার টপোলজিতে 50/125μm OM4 মাল্টিমোড ফাইবার ব্যবহার করে, যা একটি একক 400G ব্যান্ডউইথকে দুটি 200G স্ট্রিমে দক্ষতার সাথে বিতরণ করতে সক্ষম করে, এটিকে একটি আদর্শডাটা সেন্টার ইন্টারকানেক্টএকাধিক সার্ভারে হাই-স্পিড সুইচ সংযুক্ত করার সমাধান।
- কনফিগারেশনঃ1x MPO-12/APC (ট্রাঙ্ক) থেকে 2x MPO-12/APC (ব্রাঞ্চ) ব্রেকআউট।
- তারের দৈর্ঘ্যঃ15 মিটার, OM4 50/125μm মাল্টি-মোড ফাইবার।
- স্পিড ম্যাপিং:একটি একক 400Gb/s (4x100G লেন) লিঙ্ককে দুটি 200Gb/s (2x100G লেন) লিঙ্কে বিভক্ত করে।
- ক্যাবল জ্যাকেট:নমনীয়, গোলাকার অ্যাকোয়া রঙের LSZH-OFNR জ্যাকেট।
- অপটিক্যাল পারফরম্যান্সঃনিম্ন সন্নিবেশ ক্ষতি (≤ 0.356 dB), উচ্চ রিটার্ন ক্ষতি (≥ 35 dB) ।
- প্রোটোকল সমর্থনঃ ইনফিনিব্যান্ড এনডিআর/এইচডিআর 400/200GbE এনভি লিঙ্ক
এই উন্নত সমাধানটি কঠোর পরিবেশের মধ্যে কর্মক্ষমতা এবং নির্ভরযোগ্যতার জন্য কঠোর শিল্পের মান পূরণের জন্য ডিজাইন করা হয়েছে।
- ফাইবার স্ট্যান্ডার্ডঃOM4 মাল্টিমোড ফাইবার (IEC 60793-2-10) উচ্চ ব্যান্ডউইথ এবং বর্ধিত পরিসরের জন্য।
- সংযোগকারী স্ট্যান্ডার্ডঃআইইসি ৬১৭৫৪-৭ এবং এএনএসআই/টিআইএ-৬০৪-৫ অনুযায়ী এমপিও।
- পোলিশ প্রযুক্তি:স্প্লিটার অ্যাপ্লিকেশনগুলিতে কম অপটিক্যাল রিটার্ন ক্ষতি বজায় রাখার জন্য কোণযুক্ত শারীরিক যোগাযোগ (এপিসি) সমালোচনামূলক।
- স্প্লিটার টেকনোলজি:ক্যাবল সমন্বয়ের ভিতরে প্যাসিভ অপটিক্যাল স্প্লিটার, কোন বাহ্যিক শক্তি প্রয়োজন।
- নিরাপত্তা ও সম্মতিঃটেলকোর্ডিয়া জিআর-১৪৩৫, লেজার ক্লাস ১ (আইইসি ৬০৮২৫) এর সাথে সামঞ্জস্যপূর্ণ, সিবি, সিটিইউভিউস, সিই শংসাপত্র সহ।
এইএমপিও ব্রেকআউট তারএকটি প্যাসিভ অপটিক্যাল স্প্লিটিং নীতিতে কাজ করে। ট্রাঙ্ক শেষ (একক MPO-12) একটি 800Gb / s টুইন-পোর্ট ওএসএফপি ট্রান্সসিভার (400G মোডে কাজ করে) বা একটি একক 400G পোর্টে সংযোগ করে।ক্যাবল সমাবেশের ভিতরে, সুইচ পোর্ট থেকে চারটি ট্রান্সমিশন (টিএক্স) অপটিক্যাল লেনগুলি প্যাসিভভাবে বিভক্ত করা হয়ঃ লেন 1 এবং 2 সার্ভার এ এর জন্য প্রথম শাখা সংযোগকারীতে রুট করা হয়,এবং লেন 3 & 4 সার্ভার বি জন্য দ্বিতীয় শাখা সংযোগকারী রুট করা হয়. রিসিভ (আরএক্স) পথটি বিপরীতভাবে কাজ করে। এটি মূল 400Gb / s পোর্ট থেকে দুটি স্বাধীন ফুল-ডুপ্লেক্স 200Gb / s লিঙ্ক তৈরি করে (প্রতিটি Tx এর জন্য 2 ফাইবার এবং Rx এর জন্য 2 ব্যবহার করে) ।অভ্যন্তরীণ ক্রসওভার (টাইপ-বি) এবং এপিসি পোলিশ উভয় বিভক্ত পথ জুড়ে সঠিক লেন সারিবদ্ধতা এবং সর্বনিম্ন সংকেত অবনতি নিশ্চিত করে, একটি নির্ভরযোগ্য400G থেকে 200G ক্যাবল.
সুইচ (400 জি পোর্ট) ←[1x MPO-12]───(কেবল বিভক্ত)───→[2x MPO-12]→ সার্ভার এ (200 জি)
সার্ভার বি (২০০ জি)
- উচ্চ ঘনত্ব সার্ভার সংযোগঃকানেক্টএক্স-৭ ২০০জি বা ব্লুফিল্ড-৩ অ্যাডাপ্টার দিয়ে সজ্জিত দুটি সার্ভারে একটি একক ৪০০জি সুইচ পোর্ট সংযোগ করা, কার্যকরভাবে সংযোগ ঘনত্ব দ্বিগুণ করা।
- ব্যয়-অপ্টিমাইজড এআই/এমএল ক্লাস্টারঃজিপিইউ সার্ভার ক্লাস্টারগুলিতে সংযোগগুলি প্রসারিত করা যেখানে পৃথক নোডগুলির 200G ব্যান্ডউইথের প্রয়োজন হয় তবে স্যুইচ পোর্টের সংখ্যা সীমিত।
- স্টোরেজ সার্ভারের সংযোগঃদুটি স্টোরেজ নোড বা JBOD একক উচ্চ গতির সুইচ পোর্টে সংযুক্ত করা।
- টপ-অফ-র্যাক (টিওআর) কনসোল্ডেশনঃপ্রতি র্যাকের জন্য প্রয়োজনীয় সুইচ পোর্টের সংখ্যা হ্রাস করা, ক্যাবলিং সরলীকরণ এবং সুইচ ব্যয় হ্রাস করা।
- নেটওয়ার্ক ইন্টারফেস কার্ড স্থাপনঃমাল্টিপল ব্যবহার করে স্থাপনার জন্য আদর্শনেটওয়ার্ক কার্ড(যেমন কানেক্টএক্স-৭ সিরিজ) যেখানে পোর্ট ব্রেকআউট প্রয়োজন।
| MFP7E20-N015 টেকনিক্যাল স্পেসিফিকেশন | |
|---|---|
| অর্ডার করা অংশের নম্বর | MFP7E20-N015 |
| বর্ণনা | MPO-12/APC থেকে 2x MPO-12/APC, মাল্টিমোড স্প্লিটার ক্যাবল |
| তারের দৈর্ঘ্য | ১৫ মিটার |
| ফাইবারের ধরন/গ্রেড | 50/125 μm, OM4 |
| সংযোগকারী (ট্রাঙ্ক শেষ) | 1x MPO-12, মহিলা, এপিসি (সবুজ দেহ) |
| সংযোজক (বিভাগীয় প্রান্ত) | 2x MPO-12, মহিলা, APC (সবুজ দেহ), চিহ্নিত "1" & "2" |
| টপোলজি | টাইপ বি (ক্রসওভার) 1:2 স্প্লিট সহ |
| সক্রিয় ফাইবার (মোট) | ৮ টি ফাইবার (৪ টিএক্স, ৪ টিআরএক্স দুটি শাখায় ম্যাপ করা) |
| জ্যাকেট রঙ / উপাদান | অ্যাকোয়া / এলএসজেএইচ-ওএফএনআর |
| অপারেটিং তাপমাত্রা | 0°C থেকে +70°C |
| সর্বাধিক সমর্থিত পরিসীমা | ৫০ মিটার (OM4) |
| সন্নিবেশ ক্ষতি (সর্বোচ্চ) | ≤ ০.৩৫৬ ডিবি (০.৩৫ + ০.০০০৪*১৫) |
| মূল অ্যাপ্লিকেশন | 400G সুইচ পোর্ট থেকে 2x 200G সার্ভার অ্যাডাপ্টার |
অন্যান্য দৈর্ঘ্য উপলব্ধঃ 3 মি, 5 মি, 7 মি, 10 মি, 20 মি, 30 মি, 50 মি।
- ঘনত্ব এবং খরচ অপ্টিমাইজেশানঃএইফাইবার স্প্লিটার ক্যাবলএটি দুটি সার্ভারকে সংযুক্ত করার জন্য একাধিক সুইচ পোর্ট এবং স্ট্যান্ডার্ড ক্যাবল ব্যবহারের চেয়ে আরও অর্থনৈতিক এবং স্থান-কার্যকর বিকল্প সরবরাহ করে।
- সরলীকৃত ক্যাবল ম্যানেজমেন্টঃদুটি পৃথক ক্যাবলকে একটি পরিচালিত ব্রেকআউট সমাধানের সাথে প্রতিস্থাপন করে ক্যাবল বিশৃঙ্খলা হ্রাস করে, বায়ু প্রবাহ এবং সংগঠন উন্নত করে।
- এনভিআইডিআইএ ভ্যালিডেড পারফরম্যান্সঃতৃতীয় পক্ষের ব্রেকআউট সমাধানের বিপরীতে এনভিআইডিআইএ সুইচ এবং অ্যাডাপ্টার বাস্তুতন্ত্রের মধ্যে ব্যবহৃত হলে গ্যারান্টিযুক্ত সামঞ্জস্যতা এবং কর্মক্ষমতা।
- প্যাসিভ এবং নির্ভরযোগ্যঃএতে কোনো সক্রিয় ইলেকট্রনিক্স নেই, যা সক্রিয় অপটিক্যাল স্প্লিটারগুলির তুলনায় উচ্চতর নির্ভরযোগ্যতা এবং কোন শক্তি খরচ দেয় না।
আমরা এমএফপি৭ই২০ সিরিজের মতো উন্নত ইন্টারকানেকশন সমাধানের জন্য এন্ড-টু-এন্ড সহায়তা প্রদান করি।
- গ্যারান্টিঃসমস্ত ক্যাবল সমন্বয়ের জন্য সম্পূর্ণ এনভিআইডিআইএ নির্মাতার গ্যারান্টি।
- প্রাপ্যতা:MFP7E20-N015 দ্রুত মোতায়েন সমর্থন করার জন্য অবিলম্বে চালানের জন্য আমাদের বিস্তৃত জায় মধ্যে স্টক করা হয়।
- টেকনিক্যাল ডিজাইন সাপোর্টঃআমাদের প্রকৌশলীরা প্রয়োগের পরিকল্পনার সাথে সহায়তা করে, সুইচটি বৈধকরণ এবংনেটওয়ার্ক ইন্টারফেস কার্ডব্রেকআউট কনফিগারেশনের জন্য সামঞ্জস্য।
- ২৪/৭ সহায়তা:গ্রাহক সেবা এবং ইনস্টলেশন এবং ত্রুটি সমাধানের জন্য প্রযুক্তিগত সহায়তা।
- বিশ্বব্যাপী সরবরাহ চেইনঃবিশ্বব্যাপী বিশেষায়িত ক্যাবলিংয়ের সময়মত বিতরণ নিশ্চিত করে নির্ভরযোগ্য লজিস্টিক নেটওয়ার্ক।
প্রশ্ন 1: MFP7E20-N015 কোন সুইচ এবং অ্যাডাপ্টারের মডেলগুলির সাথে সামঞ্জস্যপূর্ণ?
উঃএটি OSFP DR8 (400G/NDR) পোর্ট এবং OSFP বা QSFP112 200G ট্রান্সিভার ব্যবহার করে ConnectX-7 বা BlueField-3 অ্যাডাপ্টার দিয়ে সজ্জিত সার্ভারগুলির সাথে NVIDIA সুইচগুলির জন্য ডিজাইন করা হয়েছে।নির্দিষ্ট সুইচ এবংনিক কার্ডমডেলগুলি যাচাই করা উচিত।
প্রশ্ন ২: এই ক্যাবল দিয়ে আমি সার্ভার সাইডে ৪০০ জি গতি অর্জন করতে পারি?
উঃনা. এটি একটি ব্রেকআউট ক্যাবল. প্রতিটি সার্ভার শাখা সর্বোচ্চ 200Gb / s সরবরাহ করে। একটি একক সার্ভারে 400G পেতে, একটি মান MFP7E10 ক্যাবল ব্যবহার করুন (নন-স্প্লিটার) । এইফানআউট ক্যাবলদুইটি ২০০ জি এন্ডপয়েন্টের মধ্যে ৪০০ জি পোর্ট শেয়ার করার জন্য।
প্রশ্ন ৩ঃ স্প্লিটার কি সিগন্যালের কোনো অবনতি বা বিলম্ব ঘটায়?
উঃপ্যাসিভ অপটিক্যাল স্প্লিটার একটি ন্যূনতম, স্ট্যান্ডার্ডাইজড সন্নিবেশ ক্ষতি (স্পেসিফিকেশনগুলিতে অ্যাকাউন্ট করা হয়েছে) প্রবর্তন করে। এটি ইলেকট্রনিক বিলম্ব যোগ করে না।নির্দিষ্ট দূরত্বের উপর নির্ভরযোগ্য 200G অপারেশনের জন্য সামগ্রিক লিঙ্ক পারফরম্যান্স বাজেটের মধ্যে রয়েছে.
প্রশ্ন 4: আমি কিভাবে প্রতিটি সার্ভারের জন্য সঠিক শাখা সনাক্ত করতে পারি?
উঃদুটি শাখা সংযোগকারীকে "1" এবং "2" হিসাবে চিহ্নিত করা হয়েছে। ধারাবাহিকতার জন্য, কোন সার্ভারটি কোন শাখার সাথে সংযুক্ত তা নথিভুক্ত করার পরামর্শ দেওয়া হয়।অপটিক্যাল লেনের ম্যাপিং ক্যাবলের মধ্যে স্থির করা হয়.
প্রশ্ন ৫ঃ আমি কিউএসএফপি-ডিডি পোর্টের সাথে এটি ব্যবহার করতে পারি?
উঃএই ক্যাবলটি MPO-12/APC সংযোগকারী ব্যবহার করে।এটি শুধুমাত্র QSFP-DD পোর্টগুলির সাথে সামঞ্জস্যপূর্ণ যদি তারা একটি উপযুক্ত OSFP-to-QSFP-DD অ্যাডাপ্টার বা একটি ট্রান্সসিভার যা MPO-12/APC ইন্টারফেস উপস্থাপন করেসরাসরি শারীরিক সংযোগ সম্ভব নয়।
- কনফিগারেশন পরিকল্পনাঃআপনার সুইচ পোর্ট এবং সার্ভার অ্যাডাপ্টারগুলি 400G থেকে 2x200G ব্রেকআউট মোড সমর্থন করে তা নিশ্চিত করুন। সুইচ ওএস এবং অ্যাডাপ্টারের ফার্মওয়্যার ডকুমেন্টেশন দেখুন।
- সংযোগকারী সামঞ্জস্যঃসমস্ত সংযুক্ত ট্রান্সিভার অবশ্যই MPO-12/APC টাইপ (সবুজ শেল) হতে হবে। MPO-12/UPC (নীল শেল) ইন্টারফেসের সাথে মিশ্রিত করবেন না।
- বন্ড রেডিউস এবং স্ট্রেন রিলিফঃন্যূনতম 30 মিমি বাঁক ব্যাসার্ধ বজায় রাখুন। ফাইবারের উপর চাপ এড়ানোর জন্য, বিশেষ করে বিভাজন পয়েন্ট এবং সংযোগকারী বুটগুলিতে যথাযথ স্ট্রেন ত্রাণ ব্যবহার করুন।
- পরিষ্কার করা:জোড় করার আগে তিনটি এমপিও সংযোগকারী (একটি ট্রাঙ্ক, দুটি শাখা) এবং সংশ্লিষ্ট ট্রান্সিভার পোর্টগুলি প্রত্যয়িত অপটিকাল ক্লিনার দিয়ে পরিষ্কার করুন।
- ইনস্টলেশনের পথঃ১৫ মিটার দৈর্ঘ্যের ক্যাবল এবং এর দুইটি শাখার জন্য রুটিং পথটি সাবধানে পরিকল্পনা করুন যাতে টানাপোড়ানো এড়ানো যায় এবং র্যাকে পরিষ্কার ক্যাবল পরিচালনা নিশ্চিত করা যায়।
