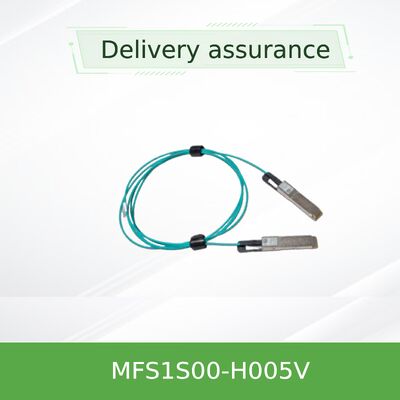

NVIDIA MFS1S00-H005V 5m QSFP56 200Gb/s ইনফিনিব্যান্ড HDR & 200GbE এর জন্য অ্যাক্টিভ অপটিক্যাল ক্যাবল
পণ্যের বিবরণ:
| পরিচিতিমুলক নাম: | Mellanox |
| মডেল নম্বার: | MFS1S00-H005V |
| নথি: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিসি |
|---|---|
| মূল্য: | Negotiate |
| প্যাকেজিং বিবরণ: | বাইরের বাক্স |
| ডেলিভারি সময়: | জায় উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | প্রকল্প/ব্যাচ দ্বারা সরবরাহ |
|
বিস্তারিত তথ্য |
|||
| প্রাপ্যতা: | স্টক | ওয়ারেন্টি: | 1 বছর |
|---|---|---|---|
| অবস্থা: | নতুন এবং আসল | প্রযুক্তি: | ইনফিনিব্যান্ড |
| টাইপ: | মেলানক্স এওসি কেবল | তারের দৈর্ঘ্য: | 5 মিটার |
| মডেল: | MFS1S00-H005V | নাম: | Mellanox AOC কেবল MFS1S00-H005V সক্রিয় অপটিক্যাল কেবল 200Gb/s IB HDR QSFP56 5m পর্যন্ত |
| কীওয়ার্ড: | মেলানক্স এওসি কেবল | ||
| বিশেষভাবে তুলে ধরা: | NVIDIA 5m QSFP56 অ্যাক্টিভ অপটিক্যাল ক্যাবল,200Gb/s InfiniBand HDR AOC,হাই-স্পিড মেলানক্স অপটিক্যাল ক্যাবল |
||
পণ্যের বর্ণনা
পণ্যের মডেল: MFS1S00-H005V | মূল শব্দগুচ্ছ: সক্রিয় অপটিক্যাল কেবল, AOC, QSFP56 কেবল, 200Gb/s ইনফিনিব্যান্ড, 200GbE কেবল
- হাই-স্পিড 200Gb/s পারফরম্যান্স: 4x50G PAM4 মডুলেশন ব্যবহার করে সম্পূর্ণ 200Gb/s ব্যান্ডউইথ সরবরাহ করে, যা ইনফিনিব্যান্ড HDR এবং 200 গিগাবিট ইথারনেট উভয়কেই সমর্থন করে।
- সক্রিয় অপটিক্সের সাথে 5-মিটার পর্যন্ত প্রসারিত: প্যাসিভ কপার সমাধানের চেয়ে নির্ভরযোগ্য, দীর্ঘ-দূরত্বের সংযোগ প্রদান করে, যা অভ্যন্তরীণ এবং আন্তঃ-র্যাক লিঙ্কের জন্য আদর্শ।
- বিদ্যুৎ সাশ্রয়ী এবং হট-প্লাগেবল: প্রতি প্রান্তে মাত্র 5.0W এর সাধারণ বিদ্যুৎ খরচ, সহজে লাইভ সন্নিবেশ এবং অপসারণের জন্য একটি স্ট্যান্ডার্ড SFF-8665 QSFP56 ইন্টারফেস বৈশিষ্ট্যযুক্ত।
- উন্নত সংকেত অখণ্ডতা: ইন্টিগ্রেটেড প্রতি-লেন রিটাইমিং, প্রোগ্রামযোগ্য আউটপুট বিস্তার এবং প্রি-এমফাসিস সর্বোত্তম সংকেত গুণমান এবং শক্তিশালী লিঙ্ক কর্মক্ষমতা নিশ্চিত করে।
- ব্যাপক ডিজিটাল ডায়াগনস্টিক্স: বিল্ট-ইন DDM (ডিজিটাল ডায়াগনস্টিক মনিটরিং) প্রতিটি লেনের তাপমাত্রা, ভোল্টেজ, অপটিক্যাল পাওয়ার এবং বায়াস কারেন্টের রিয়েল-টাইম মনিটরিং প্রদান করে।
NVIDIA MFS1S00-H005V একটি প্রিমিয়াম 5-মিটার সক্রিয় অপটিক্যাল কেবল (AOC) যা উচ্চ-কার্যকারিতা ডেটা সেন্টার ইন্টারকানেক্টের জন্য ডিজাইন করা হয়েছে। এই কেবলটি উভয় প্রান্তে এম্বেডেড VCSEL-ভিত্তিক অপটিক্যাল ট্রান্সসিভারের সাথে QSFP56 বৈদ্যুতিক ইন্টারফেসকে একত্রিত করে, আলাদা প্লাগেবল অপটিক্সের প্রয়োজনীয়তা দূর করে। এটি ইনফিনিব্যান্ড HDR (হাই ডেটা রেট) এবং 200 গিগাবিট ইথারনেট প্রোটোকল ব্যবহার করে 200Gb/s ডেটা রেট সমর্থন করার জন্য প্রকৌশলিত। এই সমাধানটি বিশেষ করে NVIDIA SN3700 এবং SN4600-এর মতো সুইচগুলিকে সংযোগ করার জন্য বা আধুনিক নেটওয়ার্ক ইন্টারফেস কার্ড (NIC কার্ড) সজ্জিত সার্ভারগুলিকে এমন দূরত্বে লিঙ্ক করার জন্য মূল্যবান যেখানে প্যাসিভ কেবলগুলি দুর্বল হয়ে পরে।
- ডেটা রেট: 200Gb/s (4x 53.125 Gbd PAM4 লেন)
- প্রোটোকল: ইনফিনিব্যান্ড HDR, 200 গিগাবিট ইথারনেট
- মডুলেশন: 4-লেভেল পালস অ্যামপ্লিটিউড মডুলেশন (PAM4)
- দৈর্ঘ্য: 5 মিটার
- ইন্টারফেস: QSFP56 (SFF-8665 অনুবর্তী)
- পাওয়ার: 3.3V, ~5.0W সাধারণত প্রতি প্রান্তে
- অপারেটিং তাপমাত্রা: 0°C থেকে 70°C
- প্রতি-লেন রিটাইমিং (Tx & Rx)
- ডিজিটাল ডায়াগনস্টিক মনিটরিং (DDM)
- প্রোগ্রামযোগ্য Rx বিস্তার/প্রি-এমফাসিস
- রেট নির্বাচন (HDR/EDR)
- হট-প্লাগেবল ডিজাইন
এই AOC আন্তঃকার্যকারিতা, নির্ভরযোগ্যতা এবং উচ্চ কর্মক্ষমতা নিশ্চিত করতে শিল্প-মান প্রযুক্তিগুলির ভিত্তিতে তৈরি করা হয়েছে।
- অপটিক্যাল ইঞ্জিন: VCSEL (উল্লম্ব গহ্বর সারফেস এমিটিং লেজার) ভিত্তিক মাল্টিমোড ট্রান্সসিভার।
- বৈদ্যুতিক ইন্টারফেস: QSFP56 MSA (SFF-8665) এবং ম্যানেজমেন্ট ইন্টারফেস (SFF-8636) এর সাথে সম্পূর্ণরূপে সঙ্গতিপূর্ণ।
- ডেটা এনকোডিং: উচ্চ বর্ণালী দক্ষতার জন্য PAM4 মডুলেশন, প্রতি লেনে 53.125 Gbd পর্যন্ত ডেটা রেট সমর্থন করে।
- ব্যবস্থাপনা ও ডায়াগনস্টিক্স: DDM, নিয়ন্ত্রণ এবং স্থিতির নিরীক্ষণের জন্য ব্যাপক SFF-8636 অনুবর্তী I2C ইন্টারফেস।
- সম্মতি: ইনফিনিব্যান্ড ট্রেড অ্যাসোসিয়েশন (IBTA) HDR স্পেসিফিকেশন, RoHS মেনে চলে এবং প্রধান নিরাপত্তা/EMC সার্টিফিকেশন (CE, FCC, CB) বহন করে।
MFS1S00-H005V একটি সম্পূর্ণরূপে সমন্বিত ইলেক্ট্রো-অপটিক্যাল রূপান্তর ব্যবস্থা হিসেবে কাজ করে। বৈদ্যুতিক দিকে, হোস্ট সিস্টেম (সুইচ বা নেটওয়ার্ক কার্ড) AOC-এর QSFP56 সংযোগকারীতে চারটি লেনের উচ্চ-গতির বৈদ্যুতিক সংকেত পাঠায়। কেবলের মডিউলের ভিতরে, এই সংকেতগুলি কন্ডিশন করা হয় (রিটাইমড, সমান করা হয়) এবং তারপর চারটি VCSEL লেজার চালায়, সেগুলিকে অপটিক্যাল সিগন্যালে রূপান্তরিত করে। এই অপটিক্যাল সংকেতগুলি 5-মিটার দূরত্বে চারটি এম্বেডেড মাল্টিমোড ফাইবারের মাধ্যমে ভ্রমণ করে। গ্রহণ প্রান্তে, ফটোডিটেক্টরযুক্ত আরেকটি সমন্বিত মডিউল অপটিক্যাল সংকেতগুলিকে আবার বৈদ্যুতিক সংকেতে রূপান্তরিত করে, যা আবার কন্ডিশন করা হয় এবং রিটাইম করা হয়, তারপর গ্রহণকারী হোস্টের কাছে উপস্থাপন করা হয়। এই অল-ইন-ওয়ান সক্রিয় ডিজাইন সংকেত অখণ্ডতা চ্যালেঞ্জগুলি অভ্যন্তরীণভাবে পরিচালনা করে, এটিকে একটি শক্তিশালী এবং সাধারণ "প্লাগ-এন্ড-প্লে" AOC সমাধান করে তোলে যা হোস্ট ট্রান্সসিভারের উপর সম্পূর্ণরূপে নির্ভরশীল প্যাসিভ কেবল অ্যাসেম্বলির তুলনায়।
- উচ্চ-পারফরম্যান্স কম্পিউটিং (HPC) ক্লাস্টার: কম্পিউট এবং স্টোরেজ নোডগুলিকে সংযুক্ত করে ইনফিনিব্যান্ড HDR ফ্যাব্রিকের জন্য কম-লেটেন্সি ইন্টারকানেক্ট।
- AI/ML অবকাঠামো: মেশিন লার্নিং প্রশিক্ষণ ক্লাস্টারে GPU সার্ভার এবং লিফ/স্পাইন সুইচগুলির মধ্যে উচ্চ-ব্যান্ডউইথ লিঙ্ক।
- ডেটা সেন্টার সুইচ ইন্টারকানেক্ট: 200GbE-তে NVIDIA SN3700, SN4600, বা অন্যান্য সামঞ্জস্যপূর্ণ সুইচ সংযোগ করা।
- সার্ভার-থেকে-সুইচ সংযোগ: উচ্চ-গতির নেটওয়ার্ক ইন্টারফেস কার্ড (যেমন 200G মোডে ConnectX-6 বা ConnectX-7) সহ সার্ভারগুলিকে টপ-অফ-র্যাক সুইচগুলির সাথে সংযোগ করার জন্য আদর্শ।
- বর্ধিত পৌঁছানোর স্থাপনা: প্যাসিভ কপার DAC-এর প্রতিস্থাপন, যেখানে উন্নত সংকেত অখণ্ডতা সহ 3-4 মিটারের বাইরে দূরত্ব প্রয়োজন।
| MFS1S00-H005V প্রযুক্তিগত বৈশিষ্ট্য | |
|---|---|
| অর্ডার করার অংশ নম্বর | MFS1S00-H005V |
| বর্ণনা | QSFP56 200Gb/s সক্রিয় অপটিক্যাল কেবল (AOC) |
| কেবল দৈর্ঘ্য | 5 মিটার |
| ডেটা রেট / প্রোটোকল | 200Gb/s (ইনফিনিব্যান্ড HDR, 200GbE) |
| মডুলেশন / লেন রেট | PAM4, প্রতি লেনে 53.125 Gbd |
| সংযোগকারী (উভয় প্রান্ত) | QSFP56, SFF-8665 অনুবর্তী |
| সর্বোচ্চ পৌঁছানো | 100m পর্যন্ত (MMF), এই প্রকারের জন্য 5m |
| বিদ্যুৎ সরবরাহ | 3.3V |
| সাধারণ বিদ্যুৎ খরচ | 5.0 W (প্রতি প্রান্ত, রিটাইমিং সহ) |
| অপারেটিং কেস তাপমাত্রা | 0°C থেকে +70°C |
| ব্যবস্থাপনা ইন্টারফেস | SFF-8636 (I2C) DDM সহ |
| সম্মতি | IBTA HDR, SFF-8665/8636, RoHS, CE, FCC |
অন্যান্য উপলব্ধ দৈর্ঘ্য: 3m (H003V), 10m (H010V), 15m (H015V), 20m (H020V), 30m (H030V), 50m (H050V), 100m (H100V)।
- প্যাসিভ DAC-এর তুলনায় উচ্চতর পৌঁছানো: এই সক্রিয় অপটিক্যাল কেবল নির্ভরযোগ্যভাবে চমৎকার সংকেত অখণ্ডতা সহ 5 মিটার এবং তার বেশি দূরত্ব অর্জন করে, যেখানে প্যাসিভ কপার ডাইরেক্ট অ্যাটাচ কেবল (DAC) প্রায়শই উল্লেখযোগ্য কর্মক্ষমতা সীমাবদ্ধতার সম্মুখীন হয়।
- সরলতার জন্য সমন্বিত সমাধান: ট্রান্সসিভার এবং কেবলকে একটি ইউনিটে একত্রিত করে, ব্যর্থতার সম্ভাবনা হ্রাস করে, সংগ্রহ সহজ করে এবং আলাদা অপটিক্স এবং ফাইবার কেবলগুলির মধ্যে সামঞ্জস্যের উদ্বেগ দূর করে।
- বিদ্যুৎ এবং তাপীয় দক্ষতা: প্রতি প্রান্তে প্রায় 5W-এ, এটি উচ্চ-গতির লিঙ্কের জন্য একটি বিদ্যুৎ-সচেতন সমাধান সরবরাহ করে, যা ডেটা সেন্টার পাওয়ার বাজেট পরিচালনা করতে সহায়তা করে।
- শক্তিশালী ডায়াগনস্টিক্স: ব্যাপক DDM ক্ষমতা মৌলিক প্যাসিভ কেবলগুলির সাথে উপলব্ধ নয় এমন সক্রিয় পর্যবেক্ষণ এবং সমস্যা সমাধানের সরঞ্জাম সরবরাহ করে, নেটওয়ার্ক নির্ভরযোগ্যতা বৃদ্ধি করে এবং উচ্চ-মূল্যের নেটওয়ার্ক কার্ড এর সাথে সামঞ্জস্যতা যাচাই করতে হবে।
আমরা আপনার উচ্চ-গতির ইন্টারকানেক্ট স্থাপনার জন্য পরিষেবাগুলির একটি সম্পূর্ণ বর্ণালী সরবরাহ করি।
- ওয়ারেন্টি: গুণমানের নিশ্চয়তার জন্য NVIDIA-এর স্ট্যান্ডার্ড পণ্য ওয়ারেন্টি দ্বারা সমর্থিত।
- ইনভেন্টরি ও ডেলিভারি: দ্রুত অর্ডার পূরণ এবং চালানের জন্য আমাদের উল্লেখযোগ্য মাল্টি-মিলিয়ন ডলারের ইনভেন্টরি থেকে MFS1S00-H005V উপলব্ধ।
- প্রযুক্তিগত পরামর্শ: আমাদের বিশেষজ্ঞ দল সিস্টেমের সামঞ্জস্য, স্থাপনার সেরা অনুশীলন এবং সুইচ এবং NIC কার্ড এর সাথে সামঞ্জস্যতা যাচাই করতে হবে।
- বিক্রয়-পরবর্তী সহায়তা: কোনো ইনস্টলেশন বা অপারেশনাল অনুসন্ধানের সাথে সহায়তা করার জন্য 24/7 গ্রাহক পরিষেবা এবং প্রযুক্তিগত সহায়তা।
- গ্লোবাল লজিস্টিকস: আমরা বিশ্বব্যাপী গ্রাহকদের কাছে সঠিক এবং সময়োপযোগী ডেলিভারি নিশ্চিত করি, যা এক দশকেরও বেশি লজিস্টিকস দক্ষতার উপর ভিত্তি করে তৈরি।
প্রশ্ন 1: এই AOC এবং একটি প্যাসিভ DAC বা আলাদা ট্রান্সসিভার সহ একটি ফাইবার কেবলের মধ্যে পার্থক্য কী?
উত্তর: MFS1S00-H005V-এর মতো একটি AOC এর অপটিক্যাল ট্রান্সসিভারগুলি স্থায়ীভাবে কেবলের প্রান্তে তৈরি করা হয়, যা একটি একক, প্লাগ-এন্ড-প্লে ইউনিট তৈরি করে। একটি প্যাসিভ DAC সম্পূর্ণরূপে তামা দিয়ে তৈরি এবং এর সীমিত পৌঁছানো রয়েছে। আলাদা ট্রান্সসিভার সহ একটি ফাইবার কেবলের জন্য আপনাকে তিনটি আলাদা উপাদান (দুটি ট্রান্সসিভার + একটি কেবল) কিনতে এবং পরিচালনা করতে হবে। AOC স্থাপনা সহজ করে এবং কর্মক্ষমতা নিশ্চিত করে।
প্রশ্ন 2: এই কেবলটি কি 100 গিগাবিট ইথারনেট (100GbE) পোর্টের সাথে সামঞ্জস্যপূর্ণ?
উত্তর: এটি প্রাথমিকভাবে 200Gb/s-এর জন্য ডিজাইন করা হয়েছে। যাইহোক, ম্যানেজমেন্ট ইন্টারফেসের মাধ্যমে রেট নির্বাচন বৈশিষ্ট্য ব্যবহার করে, এটি কিছু 100GbE (NRZ এনকোডিং ব্যবহার করে) সিস্টেমের সাথে সামঞ্জস্যপূর্ণ কম-গতির অপারেশনের জন্য কনফিগার করা যেতে পারে। নির্দিষ্ট সুইচ বা নেটওয়ার্ক ইন্টারফেস কার্ড এর সাথে সামঞ্জস্যতা যাচাই করতে হবে।
প্রশ্ন 3: আমি এই কেবল থেকে কী ধরনের ডায়াগনস্টিক তথ্য পড়তে পারি?
উত্তর: I2C (SFF-8636) ইন্টারফেসের মাধ্যমে, আপনি রিয়েল-টাইম প্যারামিটারগুলি নিরীক্ষণ করতে পারেন যার মধ্যে রয়েছে: তাপমাত্রা, সরবরাহ ভোল্টেজ, TX বায়াস কারেন্ট, TX আউটপুট পাওয়ার এবং RX ইনপুট পাওয়ার চারটি লেনের জন্য। অ্যালার্ম এবং সতর্কতার থ্রেশহোল্ডও প্রয়োগ করা হয়েছে।
প্রশ্ন 4: কেবলের জন্য ন্যূনতম বাঁক ব্যাসার্ধ কত?
উত্তর: কেবলের যেকোনো স্থানে ন্যূনতম বাঁক ব্যাসার্ধ 30 মিমি (প্রায় 1.2 ইঞ্চি)। এটিকে আরও শক্তভাবে বাঁকানো অভ্যন্তরীণ ফাইবারগুলিকে ক্ষতিগ্রস্ত করতে পারে এবং কর্মক্ষমতা হ্রাস করতে পারে।
প্রশ্ন 5: অংশ নম্বরের "V" (H005V) কি কিছু নির্দিষ্ট করে?
উত্তর: অংশ নম্বরের "V" সাধারণত VPI (ভার্চুয়াল প্রোটোকল ইন্টারকানেক্ট) সমর্থন নির্দেশ করে, যার অর্থ কেবলটি ইনফিনিব্যান্ড এবং ইথারনেট উভয় প্রোটোকল সমর্থন করতে সক্ষম, যা এর 200Gb/s HDR এবং 200GbE ক্ষমতাগুলির সাথে সঙ্গতিপূর্ণ।
- ESD সুরক্ষা: যদিও কেবল অ্যাসেম্বলি শক্তিশালী, কেবলটি সুইচ বা নিক কার্ড খাঁচায় স্থাপন এবং ইনস্টল করার সময় সর্বদা স্ট্যান্ডার্ড ESD সতর্কতা (কব্জি স্ট্র্যাপ, গ্রাউন্ডেড ওয়ার্কস্টেশন) অনুসরণ করুন।
- হট-প্লাগিং: কেবলটি হট-প্লাগেবল হওয়ার জন্য ডিজাইন করা হয়েছে। যাইহোক, কোনো অপ্রত্যাশিত সমস্যা এড়াতে নির্দিষ্ট হট-প্লাগ নির্দেশিকাগুলির জন্য সর্বদা আপনার সিস্টেমের ডকুমেন্টেশন দেখুন।
- শারীরিক পরিচালনা: কেবলের উপর ধারালো বাঁক, কিন্কস, ক্রাশিং বা অতিরিক্ত প্রসার্য শক্তি এড়িয়ে চলুন। সংযোগকারীর কাছাকাছি কেবলটি চেপে ধরবেন না। সন্নিবেশ/সরানোর জন্য কেবলটি নিজে ব্যবহার না করে পুল-ট্যাব ব্যবহার করুন।
- পরিবেশগত সীমা: নির্দিষ্ট তাপমাত্রা (0°C থেকে 70°C) এবং আর্দ্রতা (5% থেকে 85% নন-কনডেনসিং) সীমার মধ্যে কাজ করুন। তরলের সংস্পর্শে আনবেন না।
- পরিষ্কার করা: QSFP56 বৈদ্যুতিক সংযোগকারীগুলিকে পরিষ্কার এবং ধ্বংসাবশেষ মুক্ত রাখুন। প্রয়োজন হলে সংকুচিত বাতাস ব্যবহার করুন। সংযোগকারীগুলিতে তরল বা ঘষিয়া তুল্য ব্যবহার করবেন না।
