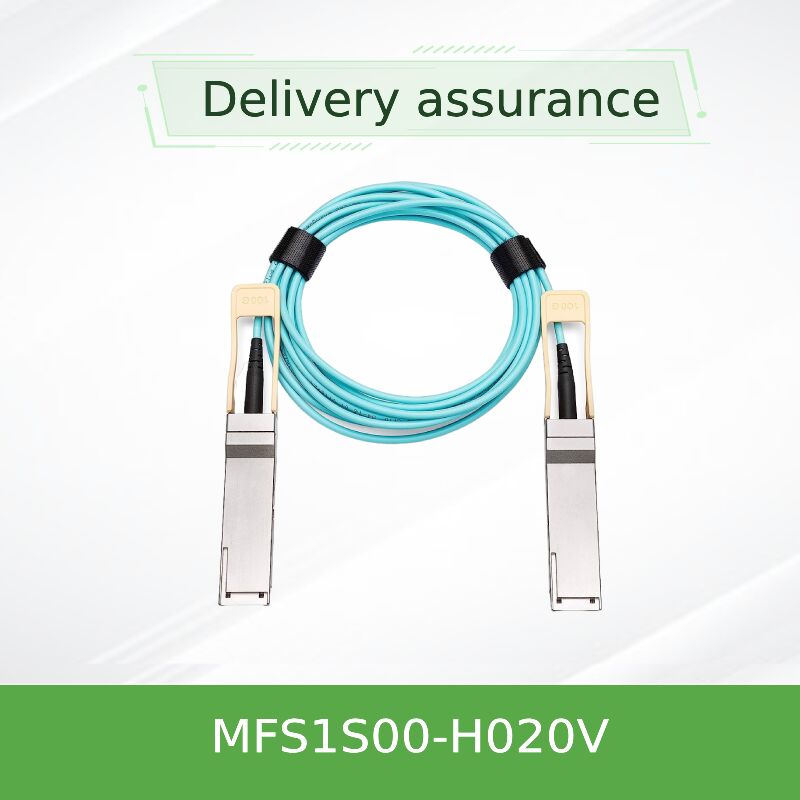

NVIDIA MFS1S00-H020V 20m QSFP56 200Gb/s অ্যাক্টিভ অপটিক্যাল ক্যাবল InfiniBand HDR & 200GbE নেটওয়ার্কের জন্য লং-রিচ AOC
পণ্যের বিবরণ:
| পরিচিতিমুলক নাম: | Mellanox |
| মডেল নম্বার: | MFS1S00-H020V |
| নথি: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিসি |
|---|---|
| মূল্য: | Negotiate |
| প্যাকেজিং বিবরণ: | বাইরের বাক্স |
| ডেলিভারি সময়: | জায় উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | প্রকল্প/ব্যাচ দ্বারা সরবরাহ |
|
বিস্তারিত তথ্য |
|||
| প্রাপ্যতা: | স্টক | ওয়ারেন্টি: | 1 বছর |
|---|---|---|---|
| অবস্থা: | নতুন এবং আসল | প্রযুক্তি: | ইনফিনিব্যান্ড |
| ডেটা রেট: | 200 গিগাবাইট/এস পর্যন্ত | সংযোগকারী প্রকার: | QSFP56 |
| আইবিটিএ: | আইবি এইচডিআর | মড্যুলেশন: | 4x 50Gb/s PAM4 |
| গতি: | 200 গিগাবাইট/এস পর্যন্ত | দৈর্ঘ্য: | 20 মি |
| পণ্য: | MFS1S00-H020V | ||
| বিশেষভাবে তুলে ধরা: | NVIDIA QSFP56 200Gb/s অপটিক্যাল তার,মেলানোক্স লং-রিচ এওসি ক্যাবল,InfiniBand HDR 200GbE নেটওয়ার্ক ক্যাবল |
||
পণ্যের বর্ণনা
NVIDIA MFS1S00-H020V 20m QSFP56 200Gb/s সক্রিয় অপটিক্যাল কেবল
InfiniBand HDR এবং 200GbE নেটওয়ার্কের জন্য লং-রিচ AOC
সমালোচনামূলক মূল্য প্রস্তাব
এই 20-মিটার সক্রিয় অপটিক্যাল কেবলটি উচ্চ ব্যান্ডউইথ (200Gb/s) এবং বর্ধিত শারীরিক নাগালের চাহিদার জন্য ডেটা সেন্টারের পরিস্থিতির জন্য ইঞ্জিনিয়ার করা হয়েছে। এটি একটি সম্পূর্ণ, প্লাগ-এন্ড-প্লে অপটিক্যাল লিঙ্ক সরবরাহ করে যা নির্ভরযোগ্যভাবে প্যাসিভ কপার সলিউশনের ক্ষমতার অনেক বেশি দূরত্বকে বিস্তৃত করে, যখন সংকেত পুনর্জন্ম এবং ব্যাপক স্বাস্থ্য পর্যবেক্ষণকে একীভূত করে ক্রিটিক্যাল নেটওয়ার্ক পাথগুলিতে অটল লিঙ্ক স্থায়িত্ব নিশ্চিত করতে।
- বর্ধিত 20-মিটার অপারেশন:সিগন্যাল ডিগ্রেডেশন ছাড়াই আইল বা দূরবর্তী র্যাক জুড়ে আত্মবিশ্বাসের সাথে সরঞ্জাম সংযোগ করুন।
- সমন্বিত কর্মক্ষমতা নিশ্চয়তা:বিল্ট-ইন রিটাইমিং এবং ইকুয়ালাইজেশন দূরত্বে সংকেত ক্ষতির জন্য ক্ষতিপূরণ দেয়।
- ডুয়াল-প্রটোকল নমনীয়তা:উচ্চ-ক্ষমতাসম্পন্ন InfiniBand HDR এবং স্ট্যান্ডার্ড 200 Gigabit ইথারনেট উভয়ের জন্যই প্রস্তুত।
- সক্রিয় স্বাস্থ্য পর্যবেক্ষণ:ডিজিটাল ডায়াগনস্টিকস লিঙ্ক এবং কম্পোনেন্ট স্ট্যাটাসের রিয়েল-টাইম অন্তর্দৃষ্টি প্রদান করে।
পণ্য ওভারভিউ এবং অবস্থান
NVIDIA MFS1S00-H020V হল একটি 20-মিটার সক্রিয় অপটিক্যাল কেবল (AOC) যা ডেটা সেন্টারের মধ্যে মাঝারি দূরত্ব জুড়ে উচ্চ-গতির 200Gb/s সরঞ্জাম সংযোগ করার চ্যালেঞ্জ সমাধান করার জন্য ডিজাইন করা হয়েছে। উভয় প্রান্তে এমবেডেড QSFP56 অপটিক্যাল ট্রান্সসিভার সমন্বিত, এই দীর্ঘ পৌঁছানোর InfiniBand সমাধানটি পৃথক ট্রান্সসিভার এবং ফাইবার জাম্পারগুলির সাথে সম্পর্কিত জটিলতা এবং ব্যর্থতার সম্ভাব্য পয়েন্টগুলি দূর করে। এটি একটি বিতরণ করা ফ্যাব্রিকে সুইচগুলিকে সংযুক্ত করার জন্য বা একত্রীকরণ সুইচগুলির সাথে কম্পিউট র্যাকগুলিকে সংযুক্ত করার জন্য সর্বোত্তম পছন্দ যেখানে একটি স্ট্যান্ডার্ডনেটওয়ার্ক ইন্টারফেস কার্ড (NIC)এবং সুইচ 10-20 মিটার দ্বারা পৃথক করা হয়।
কেন এই 20m AOC ভিন্ন
খাটো তারের বা প্যাসিভ সলিউশনের বিপরীতে, MFS1S00-H020V বিশেষভাবে "বর্ধিত মধ্য দূরত্ব"-এর জন্য তৈরি করা হয়েছে - খরচ-কার্যকর প্যাসিভ কপারের জন্য খুব দীর্ঘ, যদিও ঐতিহ্যগত দীর্ঘ-দূরত্বের অপটিক্সের প্রয়োজনের তুলনায় ছোট। এর সক্রিয় ডিজাইন এই পুরো স্প্যান জুড়ে 200Gb/s কার্যক্ষমতা নির্ভরযোগ্যভাবে বজায় রাখে।
পণ্য বৈশিষ্ট্য সংজ্ঞায়িত করা
- ফর্ম ফ্যাক্টর এবং দৈর্ঘ্য:QSFP56-to-QSFP56, 20-মিটার সমন্বিত তারের সমাবেশ।
- ডেটা রেট এবং মড্যুলেশন:প্রতি দিকনির্দেশে 4x50G PAM4 লেনের মাধ্যমে 200Gb/s মোট।
- প্রোটোকল সমর্থন:InfiniBand HDR 200GBASE-SR4 ইথারনেট
- শক্তি বৈশিষ্ট্য:একক 3.3V সরবরাহ; প্রতি প্রান্তে ~5.0W সাধারণ শক্তি।
- অপারেশনাল দৃঢ়তা:অপারেটিং তাপমাত্রা: 0°C থেকে 70°C; সর্বনিম্ন বাঁক ব্যাসার্ধ: 30 মিমি।
- বুদ্ধিমত্তা:ভোল্টেজ, তাপমাত্রা, TX পক্ষপাত এবং অপটিক্যাল পাওয়ার (প্রতি লেনে Tx & Rx) এর জন্য ডিজিটাল ডায়াগনস্টিক মনিটরিং (DDM) সহ সম্পূর্ণ SFF-8636 ম্যানেজমেন্ট ইন্টারফেস।
সম্পূর্ণ প্রযুক্তিগত বিশেষ উল্লেখ
| প্রযুক্তিগত পরামিতি | MFS1S00-H020V এর জন্য স্পেসিফিকেশন |
|---|---|
| প্রস্তুতকারকের অংশ নম্বর | MFS1S00-H020V |
| পণ্য বিবরণ | QSFP56 200Gb/s সক্রিয় অপটিক্যাল কেবল সমাবেশ |
| মোট তারের দৈর্ঘ্য | 20 মিটার |
| নামমাত্র ডেটা রেট | প্রতি সেকেন্ডে 200 গিগাবিট (Gbps) |
| সমর্থিত নেটওয়ার্ক স্ট্যান্ডার্ড | InfiniBand HDR (উচ্চ ডেটা রেট), IEEE 200GBASE-SR4 |
| সংকেত মড্যুলেশন | PAM4 (53.125 গিগাবাইট প্রতি লেন) |
| সংযোগকারী ইন্টারফেস (দ্বৈত-শেষ) | QSFP56, SFF-8665 অনুগত |
| ডিজাইনের সর্বোচ্চ পৌঁছানো (OM4 MMF) | 100 মিটার পর্যন্ত (20 মিটার ব্যবহার করা হয়েছে) |
| বৈদ্যুতিক শক্তি প্রয়োজন | 3.3 ভিডিসি |
| সাধারণ শক্তি অপচয় | 5.0 ওয়াটস (প্রতি শেষ, সমস্ত লেন রিটাইমিংয়ের সাথে সক্রিয়) |
| অনুমতিযোগ্য কেস তাপমাত্রা | 0°C থেকে +70°C (অপারেশনাল) |
| ডায়াগনস্টিক ক্ষমতা | সম্পূর্ণ DDM প্রতি SFF-8636 (টেম্প, ভোল্ট, Tx পাওয়ার/বায়াস, Rx পাওয়ার) |
| ন্যূনতম স্ট্যাটিক বেন্ড ব্যাসার্ধ | 30 মিলিমিটার |
| মূল সম্মতি এবং নিরাপত্তা | RoHS, CE, FCC, CB, cTUVus, IEC/EN লেজার ক্লাস 1 |
দ্রষ্টব্য: সুনির্দিষ্ট নাগালের মিলের জন্য 3m (H003V) থেকে 100m (H100V) দৈর্ঘ্যের পরিসরে উপলব্ধ৷
লক্ষ্য স্থাপনের দৃশ্যকল্প
- ক্রস-আইল সুইচ সংযোগ:একই ডেটা সেন্টার হলের মধ্যে একটি র্যাকের সারিতে পাতার সুইচগুলিকে মেরুদণ্ডের সুইচের সাথে অন্য সারিতে লিঙ্ক করা।
- বিতরণকৃত কম্পিউট/স্টোরেজ পুল:উচ্চ-পারফরম্যান্স সার্ভার বা স্টোরেজ অ্যারেগুলিকে সংযুক্ত করা হচ্ছে একটি এইচপিসি বা এআই ক্লাস্টারের মধ্যে বেশ কয়েকটি র্যাক আলাদা।
- এন্ড-অফ-রো (EoR) আর্কিটেকচার:15-20 মিটার দূরে হতে পারে এমন একটি কেন্দ্রীভূত EoR সুইচের সাথে একটি র্যাকে সার্ভার সংযুক্ত করা।
- ডেটা সেন্টার একত্রীকরণ প্রকল্প:মাইগ্রেশন বা সম্প্রসারণের পর্যায়গুলির সময় লিগ্যাসি ডেটা সেন্টার স্পেস জুড়ে আন্তঃসংযোগ সরঞ্জাম।
- উচ্চ-প্রাপ্যতা লিঙ্ক:নেটওয়ার্ক ফ্যাব্রিকগুলিতে বর্ধিত অপ্রয়োজনীয় পথ স্থাপন করা যেখানে লিঙ্কের দৈর্ঘ্যের পরিবর্তনশীলতা একটি ফ্যাক্টর।
প্রযুক্তিগত প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন 1: 20 মিটারের বেশি সিগন্যালের প্রকৃত ক্ষতি কী এবং AOC কীভাবে ক্ষতিপূরণ দেয়?
উত্তর: মাল্টিমোড ফাইবার ক্ষয় প্রদর্শন করে (সাধারণত ~3 dB/কিমি)। 20 মিটারের বেশি, অন্তর্নিহিত ক্ষতি ন্যূনতম, তবে সংযোগকারীর ক্ষতি এবং মোডাল বিচ্ছুরণের মতো অন্যান্য কারণগুলি সিগন্যাল চোখের অবনতি ঘটাতে পারে। AOC এর সমন্বিতরিটাইমিং ফাংশনসক্রিয়ভাবে ঘড়ি এবং ডেটা পুনরুদ্ধার করে, কার্যকরভাবে রিসিভারে একটি পরিষ্কার ডিজিটাল সিগন্যাল "পুনরায় তৈরি" করে, এই দুর্বলতাগুলি কাটিয়ে ওঠে।
প্রশ্ন 2: আমি কি এই AOC এর এক প্রান্ত একটি QSFP56 পোর্ট সহ এবং অন্যটি একটি অ্যাডাপ্টারের মাধ্যমে QSFP-DD পোর্ট সহ ব্যবহার করতে পারি?
উত্তর: তারের QSFP56 সংযোগকারীগুলিকে স্থির করা হয়েছে৷ এটি শারীরিকভাবে একটি QSFP-DD পোর্টের সাথে সংযোগ করতে পারে শুধুমাত্র যদি সেই পোর্টটি একটি প্যাসিভ QSFP56-to-QSFP-DD অ্যাডাপ্টার খাঁচা ব্যবহার করে। যাইহোক, হোস্ট ডিভাইসের QSFP-DD পোর্ট এবং AOC-এর মধ্যে বৈদ্যুতিক এবং প্রোটোকল সামঞ্জস্যতা (200Gb/s) সিস্টেম বিক্রেতার সাথে যাচাই করা আবশ্যক।
প্রশ্ন 3: দুটি পৃথক অপটিক্যাল ট্রান্সসিভার এবং একটি প্যাসিভ কেবল ব্যবহার করার সাথে বিদ্যুৎ খরচ কীভাবে তুলনা করে?
উত্তর: মোট শক্তি তুলনামূলক বা সামান্য অপ্টিমাইজ করা হয়। একটি সাধারণ 200G QSFP56 অপটিক্যাল ট্রান্সসিভার ~3.5-4W খরচ করে। দুইটি 7-8W ব্যবহার করবে, এছাড়াও বাহ্যিক ফাইবার চালানোর জন্য ASIC পাওয়ার সুইচ করবে। এই AOC মোট ~10W খরচ করে (প্রতি প্রান্তে 5W), ড্রাইভারগুলিকে একীভূত করে একটি সুবিন্যস্ত, প্রায়শই আরও শক্তি-দক্ষ সমাধান প্রদান করে।
Q4: তারের জ্যাকেট কি ওভারহেড ট্রেতে বা উঁচু মেঝেতে চালানোর জন্য উপযুক্ত?
উত্তর: হ্যাঁ, তারের বৈশিষ্ট্য রয়েছে একটি টেকসই, নমনীয় জ্যাকেট যা স্ট্যান্ডার্ড ডেটা সেন্টার ক্যাবল ম্যানেজমেন্ট পাথওয়ের জন্য ডিজাইন করা হয়েছে, যার মধ্যে ওভারহেড ট্রে এবং আন্ডার-ফ্লোর পরিবেশ রয়েছে। ইনস্টলেশনের সময় সর্বদা সর্বনিম্ন বাঁক ব্যাসার্ধ মেনে চলুন।
প্রশ্ন 5: DDM একটি "Rx পাওয়ার লো" অ্যালার্ম রিপোর্ট করলে আমি কী করব?
উত্তর: এটি কম প্রাপ্ত অপটিক্যাল শক্তি নির্দেশ করে। প্রথমে, AOC এবং হোস্ট ইকুইপমেন্ট খাঁচায় QSFP56 সংযোগকারীগুলি পরীক্ষা করুন এবং পরিষ্কার করুন। অ্যালার্ম অব্যাহত থাকলে, তীক্ষ্ণ বাঁক বা ক্ষতির জন্য তারের রুটটি পরীক্ষা করুন। একটি লিঙ্ক ব্যর্থ হওয়ার আগে অ্যালার্মটি প্রাথমিক সতর্কতা প্রদান করে, যা উচ্চ-কর্মক্ষমতা ব্যবহার করে নেটওয়ার্কগুলিতে আপটাইম বজায় রাখার জন্য অত্যন্ত গুরুত্বপূর্ণnic কার্ড.
প্রয়োজনীয় হ্যান্ডলিং এবং ইনস্টলেশন নোট
- প্রাক-ইনস্টলেশন যাচাইকরণ:হোস্ট সরঞ্জাম QSFP56 খাঁচা এবং ফার্মওয়্যার সমর্থন 200Gb/s AOCs নিশ্চিত করুন। সিস্টেম ডিজাইনে পর্যাপ্ত তাপ এবং পাওয়ার বাজেটের জন্য পরীক্ষা করুন।
- ইলেক্ট্রোস্ট্যাটিক ডিসচার্জ (ESD) সতর্কতা:ESD-নিরাপদ অনুশীলনগুলি ব্যবহার করে তারের পরিচালনা করুন, বিশেষ করে যখন লাইভ সরঞ্জামগুলিতে ইনস্টল করা বা সরানোর সময়।
- রাউটিং এবং স্ট্রেন রিলিফ:20-মিটার দৌড়ের জন্য, উত্তেজনা, সংকোচন বা টাইট বাঁক এড়াতে সাবধানে পথের পরিকল্পনা করুন। পর্যাপ্ত তারের বন্ধন ব্যবহার করুন (পছন্দ করে Velcro) এবং নিশ্চিত করুন যে সংযোগকারীর কাছাকাছি স্ট্রেন রিলিফ প্রদান করা হয়েছে।
- হট-প্লাগ পদ্ধতি:তারের হট-প্লাগযোগ্য। প্রদত্ত ল্যাচ/পুল-ট্যাব ব্যবহার করে চৌকোভাবে এবং দৃঢ়ভাবে সংযোগকারীগুলি ঢোকান এবং সরান। লিঙ্কটি শুরু এবং স্থিতিশীল হওয়ার জন্য কয়েক সেকেন্ডের অনুমতি দিন।
- পরিবেশগত বৈশিষ্ট্য:নির্দিষ্ট অপারেটিং তাপমাত্রা এবং আর্দ্রতা পরিসীমা মেনে চলুন। তারের সরাসরি আর্দ্রতা বা ক্ষয়কারী উপাদানের কাছে প্রকাশ করবেন না।
