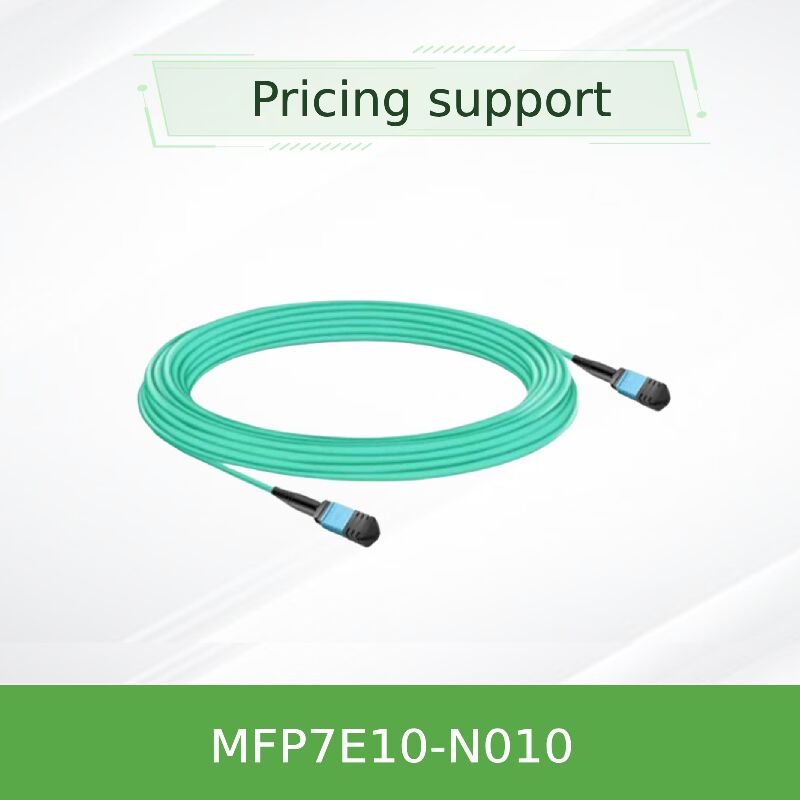

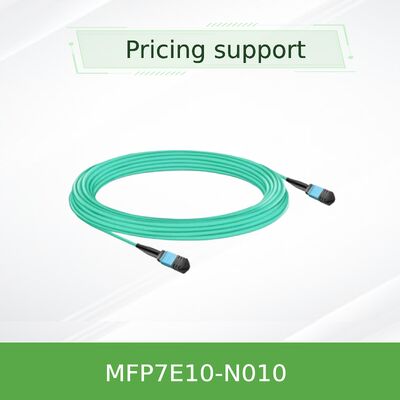

NVIDIA mellanox MFP7E10-N010 10m MPO-12/APC মাল্টিমোড ফাইবার অপটিক ক্যাবল ¢ টাইপ-বি ক্রসওভার, 8-ফাইবার, OM4
পণ্যের বিবরণ:
| পরিচিতিমুলক নাম: | Mellanox |
| মডেল নম্বার: | MFP7E10-N010 (980-9i57x-00N0N010) |
| নথি: | MFP7E10-Nxxx.pdf |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিসি |
|---|---|
| মূল্য: | Negotiate |
| প্যাকেজিং বিবরণ: | বাইরের বাক্স |
| ডেলিভারি সময়: | জায় উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | প্রকল্প/ব্যাচ দ্বারা সরবরাহ |
|
বিস্তারিত তথ্য |
|||
| অবস্থা: | নতুন এবং আসল | প্রযুক্তি: | ইনফিনিব্যান্ড |
|---|---|---|---|
| টাইপ: | প্যাসিভ ফাইবার কেবল | তারের দৈর্ঘ্য: | 10 মিটার |
| মডেল: | MFP7E10-N010 (980-9i57x-00N0N010) | নাম: | Mellanox AOC MFP7E10-N010 প্যাসিভ ফাইবার কেবল MMF MPO12 APC থেকে MPO12 APC 10m |
| কীওয়ার্ড: | মেলানক্স কেবল | ||
| বিশেষভাবে তুলে ধরা: | মেলানোক্স এমপিও-১২ ফাইবার অপটিক ক্যাবল,OM4 মাল্টি-মোড ক্রসওভার ক্যাবল,৮ ফাইবারের মেলানোক্স টাইপ-বি ক্যাবল |
||
পণ্যের বর্ণনা
NVIDIA MFP7E10-N010 10m MPO-12/APC মাল্টিমোড ফাইবার অপটিক ক্যাবল
Reliable 10-meter MPO-12/APC to MPO-12/APC multimode fiber cable with 8 active fibers—engineered for 800G twin-port OSFP and 400G QSFP112 optical transceivers in InfiniBand NDR and 400GbE data center infrastructures.
- MPO-12/APC মহিলা থেকে MPO-12/APC মহিলা, 8-ফাইবার টাইপ-বি ক্রসওভার কনফিগারেশন
- ১০ মিটার দৈর্ঘ্য ৩.০ মিমি ব্যাসার্ধের, এলএসজেডএইচ অ্যাকোয়া জ্যাকেট (ওএম৪ মাল্টিমোড)
- 800Gb/s ডাবল-পোর্ট OSFP এবং 400Gb/s OSFP/QSFP112 ট্রান্সসিভার সমর্থন করে
- কোণযুক্ত শারীরিক যোগাযোগ (এপিসি) 8 ডিগ্রি পোলিশ ন্যূনতম ব্যাক প্রতিফলন জন্য
- সন্নিবেশ হ্রাস ≤0.35 + 0.0004*L dB, রিটার্ন হ্রাস ≥35dB
বৈশিষ্ট্য
- ৮-ফাইবার টাইপ-বি ক্রসওভার:ফাইবার 1 বিপরীত প্রান্তে ফাইবার 12 এর সাথে সংযুক্ত হয় যা ট্রান্সিভার পিনআউট প্রতি সঠিক Tx-to-Rx সারিবদ্ধতা নিশ্চিত করে।
- এপিসি পোলিশঃ8 ডিগ্রি কোণযুক্ত শেষ মুখটি পিছনে প্রতিফলন হ্রাস করে, যা প্রতি লেন 100G PAM4 এ সংকেত অখণ্ডতার জন্য সমালোচনামূলক।
- OM4 মাল্টিমোড ফাইবার:50/125μm ফাইবারগুলি কম সন্নিবেশের ক্ষতির সাথে 10 মিটার পৌঁছানোর জন্য অনুকূলিত; সহজ সনাক্তকরণের জন্য অ্যাকোয়া জ্যাকেট।
- LSZH জ্যাকেট:ডাটা সেন্টার পরিবেশে উন্নত নিরাপত্তার জন্য কম ধোঁয়াশ শূন্য হ্যালোজেন উপাদান।
- কঠোর পরীক্ষা:১০০% ইনসেপশন লস এবং রিটার্ন লস যা বক্সের বাইরে নির্ভরযোগ্য পারফরম্যান্সের জন্য পরীক্ষা করা হয়।
প্রযুক্তি ও মান
MFP7E10-N010 মেনে চলেআইইসি ৬১৭৫৪-৭(এমপিও সংযোগকারী পরিবার),GR-1435, এবংANSI/TIA/EIA 604-5এটি ব্যবহার করে৮টি সক্রিয় মাল্টি-মোড ফাইবার (50/125μm OM4)সঙ্গেএপিসি ৮° পোলিশ. টাইপ-বি ক্রসওভার তারের সঠিক Tx-to-Rx সারিবদ্ধতা নিশ্চিত করে।ইনফিনিব্যান্ড এনডিআর, ৪০০ জিবিই এবং এনভিলিংকযখন সামঞ্জস্যপূর্ণ অপটিক্যাল মডিউল (MMA4Z00-NS, MMA1Z00-NS) এর সাথে ব্যবহার করা হয় তখন প্রোটোকল।
কাজের নীতিঃ APC এর সাথে অপটিক্যাল ক্রসওভার
একটি দ্বৈত-পোর্ট ওএসএফপি 800 জি ট্রান্সসিভারে, দুটি 4-লেন অপটিক্যাল ইন্টারফেস পৃথক ফাইবারের মাধ্যমে প্রেরণ এবং গ্রহণ করে। এমএফপি 7 ই 10-এন 010 একটি টাইপ-বি ক্রসওভার স্কিম ব্যবহার করেঃফাইবার 1 এ শেষ এ শেষ বি এ ফাইবার 12 সংযুক্ত, ফাইবার ২ থেকে ফাইবার ১১ ইত্যাদি। এটি নিশ্চিত করে যে লাইন ১ থেকে প্রেরণ লেজারটি দূর প্রান্তে লাইন ১২ এর ফটোডেটেক্টরের সাথে সারিবদ্ধ হয়।8° কোণ পোলিশ (APC) লেজার গহ্বর থেকে দূরে প্রতিফলিত আলো নির্দেশ করে, সংকেত বিকৃতি প্রতিরোধ এবং প্রতি লেন 100G PAM4 কম বিট ত্রুটি হার বজায় রাখা।
অ্যাপ্লিকেশন এবং স্থাপন
- কোয়ান্টাম-২ সুইচ সুইচঃ১০ মিটার পর্যন্ত দূরত্বের মধ্যে ডাবল-পোর্ট ওএসএফপি ৮০০জি সুইচ সংযুক্ত করুন।
- কানেক্টএক্স-৭/ব্লুফিল্ড-৩ তে স্যুইচ করুন:লিঙ্ক টুআর 400G অ্যাডাপ্টারে স্যুইচ করে (OSFP বা QSFP112) ।
- এনভি লিংক ফ্যাব্রিকস:ফাইবারের মাধ্যমে NVLink ব্যবহার করে GPU ক্লাস্টারের জন্য অপটিক্যাল ইন্টারকানেকশন।
- হাইপারস্কেল ডেটা সেন্টার:প্যাচ প্যানেলের সাথে স্বল্প পরিসরের র্যাক-টু-র্যাক অপটিক্যাল লিঙ্ক।
প্রযুক্তিগত বিবরণী এবং অর্ডার বিকল্প
| মডেল | দৈর্ঘ্য | সংযোগকারী প্রকার | ফাইবার গণনা | ফাইবারের ধরন | জ্যাকেট | সন্নিবেশ হ্রাস |
|---|---|---|---|---|---|---|
| MFP7E10-N010 | ১০ মিটার | MPO-12/APC মহিলা | ৮ সক্রিয় + ৪ নিষ্ক্রিয় | OM4 (50/125μm) | অ্যাকোয়া এলএসজেএইচ, ৩.০ মিমি | ≤0.39 ডিবি |
| MFP7E10-N005 | ৫ মিটার | MPO-12/APC মহিলা | ৮ সক্রিয় | OM3/OM4 | অ্যাকোয়া এলএসজেডএইচ | ≤0.35 ডিবি |
| MFP7E10-N050 | ৫০ মিটার | MPO-12/APC মহিলা | ৮ সক্রিয় | ওএম৪ | অ্যাকোয়া এলএসজেডএইচ | ≤0.37 ডিবি |
দ্রষ্টব্যঃ অপারেটিং তাপমাত্রা 0°C থেকে 70°C, সঞ্চয়স্থান -40°C থেকে 85°C। ন্যূনতম বাঁক ব্যাসার্ধ 30mm। IEC 61754-7 অনুযায়ী টাইপ-বি ক্রসওভার।
উপকারিতা ও পার্থক্য
- বনাম তামা তারেরঃকম ওজন, ভাল বায়ু প্রবাহ এবং ইএমআই অনাক্রম্যতার সাথে আরও দীর্ঘ পরিসীমা (10 মিটার) ।
- এপিসি পোলিশঃইউপিসির তুলনায় উচ্চতর রিটার্ন ক্ষতি (≥35dB), 100G-PAM4 লিঙ্কগুলির জন্য সমালোচনামূলক।
- টাইপ-বি ক্রসওভার:এনভিআইডিআইএ ট্রান্সসিভারগুলির সাথে প্লাগ-এন্ড-প্লে সামঞ্জস্যতা ০হাতের ক্রসওভারের প্রয়োজন নেই।
- OM4 পারফরম্যান্সঃন্যূনতম সন্নিবেশ হ্রাস সহ 10m পৌঁছানোর জন্য অনুকূলিত, ভবিষ্যতে 800G আপগ্রেড সমর্থন করে।
সেবা ও সহায়তা
আমরা ২৪/৭ প্রযুক্তিগত পরামর্শ, আরএমএ সেবা এবং ক্যাবলিং অবকাঠামো নকশা সহায়তা প্রদান করি। প্রতিটি এমএফপি৭ই১০-এন০১০ এর ১ বছরের ওয়ারেন্টি এবং ১০০% কারখানার পরীক্ষা রয়েছে।ভলিউম অর্ডারের জন্য কাস্টম দৈর্ঘ্য উপলব্ধ. আমাদের ইনভেন্টরি স্টক আইটেম জন্য একই দিনে প্রেরণ নিশ্চিত করে. ট্রান্সসিভার সামঞ্জস্যতা যাচাইকরণ জন্য প্রাক বিক্রয় সমর্থন উপলব্ধ.
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী (FAQ)
প্রশ্ন: এই ক্যাবল কোন ট্রান্সিসিভারের সাথে সামঞ্জস্যপূর্ণ?
উঃএটি NVIDIA MMA4Z00-NS (টুইন-পোর্ট OSFP DR8), MMA4Z00-NS400 (OSFP), এবং ConnectX-7 এবং BlueField-3 এ ব্যবহৃত MMA1Z00-NS400 (QSFP112) অপটিক্যাল মডিউলগুলির জন্য ডিজাইন করা হয়েছে।
প্রশ্ন: আমি কি এই ক্যাবলটি এমপিও/ইউপিসি সংযোগকারী দিয়ে ব্যবহার করতে পারি?
উঃনং. এপিসি (কোণযুক্ত) এবং ইউপিসি (আল্ট্রা পোলিশ) সংযোগকারীগুলির বিভিন্ন শেষের মুখ রয়েছে এবং সঠিকভাবে মিলিত হবে না always সর্বদা এপিসির সাথে এপিসি ব্যবহার করুন।
প্রশ্ন: টাইপ-বি এবং সোজা তারের মধ্যে পার্থক্য কী?
উঃটাইপ-বি ক্রসওভার (ফাইবার ১ থেকে ১২) অপটিক্যাল ট্রান্সিভারগুলির পিনআউটের সাথে মেলে যেখানে ট্রান্সমিটার লেন ১ দূর প্রান্তে রিসিভার লেন ১২ এর সাথে সারিবদ্ধ হয়।সোজা তারগুলি (টাইপ-এ) একই পিন বিন্যাসের সাথে সমান্তরাল অপটিক্সের মতো অন্যান্য অ্যাপ্লিকেশনগুলির জন্য.
প্রশ্নঃ এই ক্যাবলটি কি 400G ইথারনেটের সাথে সামঞ্জস্যপূর্ণ?
উঃহ্যাঁ, এটি 400GBASE-SR8 এবং 800GBASE-SR8 সমর্থন করে যখন উপযুক্ত 400G/800G অপটিক্যাল মডিউলগুলির সাথে ব্যবহার করা হয়।
প্রশ্নঃ ইনস্টলেশনের সময় ন্যূনতম বাঁক ব্যাসার্ধ কত?
উঃক্যাবলের যে কোন জায়গায় ন্যূনতম বাঁক ব্যাসার্ধ 30 মিমি। সংযোগকারীদের কাছাকাছি ধারালো বাঁক এড়িয়ে চলুন।
সাবধানতা এবং ব্যবহারের নির্দেশাবলী
- ব্যবহারের আগে পরিষ্কার করুন:এমপিও সংযোজকগুলিকে যথাযথ এক-ক্লিক ক্লিনারগুলির সাথে সর্বদা পরিষ্কার করুন।
- ডাস্ট ক্যাপ:ইনস্টলেশনের সময় পর্যন্ত সুরক্ষা ক্যাপগুলি রাখুন; ভবিষ্যতে ব্যবহারের জন্য ক্যাপগুলি সংরক্ষণ করুন।
- ইএসডি সচেতনতাঃযদিও ক্যাবলটি প্যাসিভ, তবে এটি ESD- সংবেদনশীল ট্রান্সিভারগুলিতে গ্রাউন্ডেড কব্জি স্ট্র্যাপ ব্যবহার করে প্লাগ ইন করে।
- বাঁক রেডিয়ামঃবাঁক ব্যাসার্ধ 30 মিমি অতিক্রম করবেন না; সংযোগকারীগুলিতে টান এড়ান।
- সামঞ্জস্যতাঃঅর্ডার করার আগে ট্রান্সিভার টাইপ (APC vs UPC) যাচাই করুন। এই ক্যাবলটি শুধুমাত্র APC।
