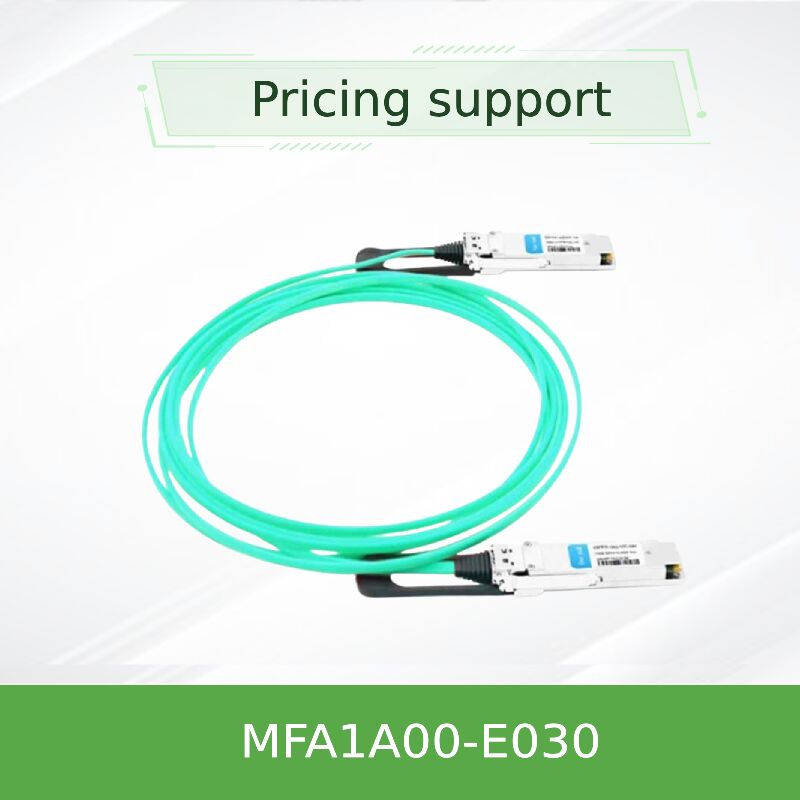

মেলানক্স এমএফএ১এ00-ই০৩০ ১০০ গিগাবাইট/সেকেন্ড QSFP২৮ ইডিআর অ্যাক্টিভ অপটিক্যাল ক্যাবল ৩০ মিটার ইনফিনিব্যান্ড এলএসজেডএইচ ভিসিএসইএল
পণ্যের বিবরণ:
| পরিচিতিমুলক নাম: | Mellanox |
| মডেল নম্বার: | MFA1A00-E030 |
| নথি: | MFA1A00-xxxx.pdf |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিসি |
|---|---|
| মূল্য: | Negotiate |
| প্যাকেজিং বিবরণ: | বাইরের বাক্স |
| ডেলিভারি সময়: | জায় উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | প্রকল্প/ব্যাচ দ্বারা সরবরাহ |
|
বিস্তারিত তথ্য |
|||
| প্রাপ্যতা: | স্টক | ওয়ারেন্টি: | 1 বছর |
|---|---|---|---|
| অবস্থা: | নতুন এবং আসল | প্রযুক্তি: | ইনফিনিব্যান্ড |
| ডেটা রেট: | 100Gb/s পর্যন্ত | সংযোগকারী প্রকার: | কিউএসএফপি 28 |
| দৈর্ঘ্য: | 30মি | শক্তি: | 2.2W পাওয়ার ডিসিপেশন (টাইপ, প্রতিটি শেষ, রিটাইমিং সহ) |
| Rohs কমপ্লায়েন্ট: | হ্যাঁ | নির্বাচনযোগ্য রিটাইমিং: | হ্যাঁ |
| বিশেষভাবে তুলে ধরা: | Mellanox QSFP28 100Gb/s অপটিক্যাল ক্যাবল,ইনফিনিব্যান্ড ইডিআর অ্যাক্টিভ অপটিক্যাল ক্যাবল ৩০ মিটার,LSZH VCSEL Mellanox ফাইবার অপটিক ক্যাবল |
||
পণ্যের বর্ণনা
Mellanox MFA1A00-E030 100Gb/s QSFP28 অ্যাক্টিভ অপটিক্যাল ক্যাবল
প্রধান সুবিধা:এমএফএ১এ-ই০৩০ একটি ভিসিএসইএল-ভিত্তিক সক্রিয় অপটিক্যাল ক্যাবল যা ইনফিনিব্যান্ড ইডিআর ১০০ গিগাবাইট / সেকেন্ডের পরিবেশের জন্য ডিজাইন করা হয়েছে। এটি পূর্বাভাসযোগ্য অতি-নিম্ন বিলম্বের গ্যারান্টি দেয়, মাত্র ২.৫% খরচ করে।2W প্রতি প্রান্তে (পুনরায় টাইমিং সক্ষম সহ), এবং 30 মিটার পর্যন্ত দূরত্ব সমর্থন করে ¢ প্যাসিভ তামার সমাধানের উপর একটি উল্লেখযোগ্য প্রসারিত। গরম-প্লাগযোগ্য QSFP28 সংযোগকারী, ইন্টিগ্রেটেড রিটাইমিং কার্যকারিতা দিয়ে সজ্জিত,এবং প্রোগ্রামযোগ্য সিগন্যাল কন্ডিশনার, এই এওসি উচ্চ-পারফরম্যান্স কম্পিউটিং ক্লাস্টার এবং ঘন ডেটা সেন্টার টপোলজিগুলির জন্য সর্বোত্তম পছন্দ।
- ✔ ডেটা রেট
১০০ গিগাবাইট/সেকেন্ড (৪×২৫জি এনআরজেড) - ✔ পৌঁছান
30 মিটার (OM3/OM4 MMF) - ✔ বিদ্যুৎ খরচ
2.2W সাধারণ (পুনরায় চালু) - ✔ প্রোটোকল সহায়তা
ইনফিনিব্যান্ড EDR / 100GbE
মূল বৈশিষ্ট্য
- প্রতি প্রান্তে চারটি স্বাধীন মাল্টি-মোড ফাইবার ট্রান্সিভার, প্রতিটি 26Gb / s অপারেশন জন্য রেট করা হয়, ইডিআর সংকেত দেওয়ার জন্য প্রচুর মার্জিন সরবরাহ করে।
- ট্রান্সমিটার এবং রিসিভার উভয়ের জন্য প্রতি লেন নির্বাচনযোগ্য রিটাইমিং 25 ′′ 26Gbps এ; স্বয়ংক্রিয়ভাবে রিটাইমিং বাইপাস করা হলে স্বয়ংক্রিয়ভাবে কম ডেটা রেটগুলিতে মানিয়ে নেয়।
- সম্পূর্ণরূপে প্রোগ্রামযোগ্য রিসিভার আউটপুট ব্যাপ্তি এবং প্রাক-প্রতিফলন, প্লাস প্রোগ্রামযোগ্য ট্রান্সমিটার ইনপুট সমীকরণ এবং squelch ফাংশন।
- স্ট্যান্ডার্ড এসএফএফ-৮৬৬৫-সম্মত QSFP২৮ বৈদ্যুতিক ইন্টারফেস, এসএফএফ-৮৬৩৬ স্পেসিফিকেশন অনুযায়ী আই২সি ম্যানেজমেন্ট।
- বিট ত্রুটির হার 1E-15 এর নিচে, কম ধোঁয়া শূন্য হ্যালোজেন (LSZH) জ্যাকেট, এবং RoHS সম্মতিপূর্ণ নির্মাণ।
প্রযুক্তি ও মান
উন্নত ভিসিএসইএল + সিডিআর আর্কিটেকচারঃএমএফএ১এ০০-ই০৩০ এর প্রতিটি প্রান্তে চারটি ৮৫০ এনএম ভিসিএসইএল অ্যারে যুক্ত রয়েছে।এমবেডেড ঘড়ি এবং তথ্য পুনরুদ্ধার (সিডিআর) সার্কিট প্রতি লেন উভয় প্রেরণ এবং সংকেত গ্রহণ পুনরায় সময় সক্ষম করা যেতে পারে, কার্যকরভাবে জমে থাকা জিরটকে অপসারণ করে এবং পুরো 30 মিটার লিঙ্ক জুড়ে একটি পরিষ্কার চোখের ডায়াগ্রাম নিশ্চিত করে। প্রোগ্রামযোগ্য ইনপুট ইকুইলাইজার হোস্ট বোর্ডে উচ্চ ফ্রিকোয়েন্সি ক্ষতির ক্ষতিপূরণ দেয়,যখন আউটপুট প্রাক-উত্তেজনা কঠোর ইনফিনিব্যান্ড ইডিআর মাস্ক প্রয়োজনীয়তা পূরণের জন্য সংকেত আকৃতি.
ব্যাপক ডিজিটাল ডায়গনিস্টিকঃআই 2 সি ইন্টারফেসের মাধ্যমে (এসএফএফ -8636), হোস্ট সিস্টেমগুলি তাপমাত্রা, সরবরাহ ভোল্টেজ এবং অপটিক্যাল পাওয়ার স্তরের রিয়েল-টাইম মনিটরিং অ্যাক্সেস করতে পারে।সমীকরণ সেটিংস এবং আউটপুট সুইং গতিশীলভাবে সামঞ্জস্য করা যেতে পারে, যা মিশন-ক্রিটিক্যাল অ্যাপ্লিকেশন বা লিঙ্ক অপ্টিমাইজেশনের জন্য সূক্ষ্ম সুরক্ষা সক্ষম করে।
কার্যকরী নীতি
MFA1A00-E030 হোস্ট QSFP28 পোর্ট থেকে আগত 25G NRZ বৈদ্যুতিক সংকেতগুলিকে চারটি সমান্তরাল VCSEL লেজার ব্যবহার করে অপটিক্যাল সংকেতগুলিতে রূপান্তর করে।এই অপটিক্যাল সংকেতগুলি পৃথক মাল্টিমোড ফাইবারের মাধ্যমে দূরবর্তী প্রান্তে ছড়িয়ে পড়ে, যেখানে পিন ফটোডাইড অপটিক্যাল থেকে বৈদ্যুতিক রূপান্তর সম্পাদন করে। ইন্টিগ্রেটেড সিডিআর সার্কিটগুলি নির্বাচনীভাবে ডেটা স্ট্রিমগুলি পুনরায় টাইম করার জন্য সংযুক্ত করা যেতে পারে,পিসিবি ট্রেস ক্ষতি বা সংযোগকারী প্রতিফলন দ্বারা সৃষ্ট সংকেত অবনতি দূরীকরণ. সমস্ত সক্রিয় উপাদান সরাসরি হোস্ট স্লট থেকে স্ট্যান্ডার্ড 3.3V সরবরাহ দ্বারা চালিত হয়, এবং সম্পূর্ণ অপটিক্যাল রূপান্তর সংযোগকারী হাউজিং মধ্যে ঘটে,একটি বিরামবিহীন প্লাগ-এন্ড-প্লে অভিজ্ঞতা উপস্থাপন.
অ্যাপ্লিকেশন এবং সাধারণ প্রয়োগ
- এইচপিসি পরিবেশে ইনফিনিব্যান্ড ইডিআর ক্লাস্টার (টপ ৫০০ সুপার কম্পিউটার, গবেষণা প্রতিষ্ঠান, সিমুলেশন ল্যাব) ।
- 100G ইথারনেট ভার্চুয়ালাইজড ডেটা সেন্টার এবং ক্লাউড প্রদানকারীর নেটওয়ার্কের মধ্যে পাতার মেরুদণ্ডের আন্তঃসংযোগ করে।
- এনভিএম-ওএফ এবং বিতরণকৃত ফাইল সিস্টেমের জন্য উচ্চ-থ্রুপুট স্টোরেজ-টু-সুইচ সংযোগ।
- স্বল্প থেকে মাঝারি পরিসরের অপটিক্যাল লিঙ্ক যেখানে ডিএসি তারগুলি খুব ভারী, অস্থির বা স্বল্প দূরত্বের মধ্যে সীমাবদ্ধ।
টেকনিক্যাল স্পেসিফিকেশন
| প্যারামিটার | মান / পরিসীমা |
|---|---|
| ফর্ম ফ্যাক্টর | QSFP28 (SFF-8665-এর সাথে সামঞ্জস্যপূর্ণ) |
| ডেটা রেট | 103.125Gb/s (4× 25.78125G NRZ) |
| ফাইবারের ধরন | মাল্টি-মোড (এমএমএফ) 50/125μm OM3/OM4 |
| সর্বাধিক দৈর্ঘ্য | 100 মিটার (OM4 সহ), 30 মিটার MFA1A00-E030 হিসাবে |
| সরবরাহ ভোল্টেজ | 3.১৩৫ ভোল্ট ∙ ৩.৪৬৫ ভোল্ট |
| শক্তির অপচয় | ≤2.5W (সর্বোচ্চ, পুনরায় চালু), 1.8W (সাধারণ, পুনরায় বন্ধ) |
| অপারেটিং তাপমাত্রা | 0°C থেকে 70°C |
| বিআর | <১ই-১৫ |
| ব্যবস্থাপনা | আই২সি (এসএফএফ-৮৬৩৬), ডিজিটাল ডায়াগনস্টিক |
নির্বাচন টেবিল (অংশিক)
| পার্ট নম্বর | দৈর্ঘ্য | সংযোগকারী | জ্যাকেট | প্রয়োগ |
|---|---|---|---|---|
| MFA1A00-E001 | ১ মিটার | QSFP28 | LSZH | ইনফিনিব্যান্ড EDR / 100GbE |
| MFA1A00-E005 | ৫ মিটার | QSFP28 | LSZH | ইনফিনিব্যান্ড EDR / 100GbE |
| MFA1A00-E010 | ১০ মিটার | QSFP28 | LSZH | ইনফিনিব্যান্ড EDR / 100GbE |
| MFA1A00-E020 | ২০ মিটার | QSFP28 | LSZH | ইনফিনিব্যান্ড EDR / 100GbE |
| MFA1A00-E030 | ৩০ মিটার | QSFP28 | LSZH | ইনফিনিব্যান্ড EDR / 100GbE |
| MFA1A00-E050 | ৫০ মিটার | QSFP28 | LSZH | ইনফিনিব্যান্ড EDR / 100GbE |
| MFA1A00-E100 | ১০০ মিটার | QSFP28 | LSZH | ইনফিনিব্যান্ড EDR / 100GbE (OM4) |
কেন MFA1A00-E030 বেছে নিন?
- ডিএসির উপর বর্ধিত পরিসীমাঃ৩০ মিটারে, এই এওসি সহজেই শীর্ষের থেকে শেষের দূরত্ব জুড়ে বিস্তৃত যেখানে প্যাসিভ তামার তারের জন্য সক্রিয় পুনরাবৃত্তির প্রয়োজন হবে বা রুট করা খুব জটিল হয়ে উঠবে।
- সত্যিকারের পুনরুদ্ধারের ক্ষমতাঃপ্যাসিভ বা রৈখিক অপটিক্যাল সমাধানের বিপরীতে, এমএফএ 1 এ 00 সিরিজের চারটি লেনের উপর ডেডিকেটেড সিডিআর সার্কিট রয়েছে, কঠোর ইনফিনিব্যান্ড ইডিআর সিগন্যাল অখণ্ডতা স্পেসিফিকেশনগুলির সাথে সম্মতি নিশ্চিত করে।
- শিল্পের শীর্ষস্থানীয় শক্তি দক্ষতাঃএটি উচ্চ ঘনত্বের সুইচ এবং নেটওয়ার্ক কার্ডগুলিতে তাপীয় বোঝা হ্রাস করে, উন্নত ডেটা সেন্টার পিইইতে অবদান রাখে।
- ফিল্ড-প্রোগ্রামযোগ্য সিগন্যাল অপ্টিমাইজেশানঃআই 2 সি ইন্টারফেসের মাধ্যমে সূক্ষ্ম-সমন্বয় এবং প্রাক-প্রতিফলন marginal লিঙ্ক বা কাস্টম সিস্টেম ইন্টিগ্রেশনের সমস্যা সমাধানের জন্য একটি অমূল্য সরঞ্জাম।
সেবা ও সহায়তা
- ইনভেন্টরিঃ১ মিটার থেকে ১০০ মিটার দৈর্ঘ্যের সম্পূর্ণ এমএফএ১এ০০-এক্সএক্সএক্স সিরিজ সহ ১০ মিলিয়ন মার্কিন ডলার স্টক রয়েছে।
- গ্যারান্টিঃ১ বছরের সীমিত হার্ডওয়্যার ওয়ারেন্টি যা অংশ মেরামত বা প্রতিস্থাপনকে কভার করে।
- টেকনিক্যাল সাপোর্ট:বাস্তবায়ন, সামঞ্জস্যতা এবং সমস্যা সমাধানের জন্য 24/7 ইঞ্জিনিয়ারিং সহায়তা।
- ডেলিভারিঃরিয়েল-টাইম ট্র্যাকিং সহ বিশ্বব্যাপী শিপিং; বেশিরভাগ অর্ডার ২৪ ঘন্টার মধ্যে পূরণ করা হয়।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন: এমএফএ১এ০০-ই০৩০ কি স্ট্যান্ডার্ড ১০০জি ইথারনেট সুইচগুলির সাথে সামঞ্জস্যপূর্ণ?
উত্তরঃ হ্যাঁ, এটি 100GBASE-SR4 স্পেসিফিকেশনগুলির সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ এবং 100G ইথারনেট (4 × 25G NRZ) সমর্থনকারী যে কোনও QSFP28 পোর্টে নির্বিঘ্নে কাজ করে।
প্রশ্ন: এই অ্যাক্টিভ অপটিক্যাল ক্যাবলকে পৃথক অপটিক্যাল মডিউল এবং প্যাচ ক্যাবল থেকে কী আলাদা করে?
উঃ MFA1A00-E030-এ ফাইবারের সাথে স্থায়ীভাবে সংযুক্ত অপটিক্স রয়েছে, যা একটি সিলড,কারখানার সমাপ্ত সমাবেশ যা সাধারণত বহিরাগত ফাইবারের সাথে বিচ্ছিন্ন ট্রান্সিভারগুলির চেয়ে ব্যয়বহুল এবং স্থাপন করা সহজ.
প্রশ্নঃ আরও কম বিলম্বের জন্য পুনরায় টাইমিং নিষ্ক্রিয় করা যেতে পারে?
উত্তরঃ অবশ্যই। I2C নিয়ন্ত্রণের মাধ্যমে প্রতি লেনের জন্য পুনরায় টাইমিং নিষ্ক্রিয় করা যেতে পারে। পুনরায় টাইমিং বন্ধ করার সাথে সাথে, শক্তি খরচ প্রায় 1.5W এ কমে যায় এবং বিলম্ব প্রতি দিকের প্রায় 10 এনএস দ্বারা হ্রাস পায়।
প্রশ্নঃ তারের দিকনির্দেশকতা আছে কি না, নাকি নির্দিষ্ট দিকনির্দেশের প্রয়োজন?
উত্তরঃ না, তারেরটি দ্বি-পন্থী এবং উভয় দিকের মধ্যে প্লাগ করা যেতে পারে; ইলেকট্রনিক্স স্বয়ংক্রিয়ভাবে আলোচনা করে এবং অপটিক্যাল উপাদান উভয় প্রান্তে একই কাজ করে।
প্রশ্ন: ৩০ মিটার মডেলের ভিতরে কোন ধরনের ফাইবার ব্যবহার করা হয়?
উত্তরঃ MFA1A00-E030 100 মিটার পর্যন্ত দৈর্ঘ্যের জন্য OM3 মাল্টিমোড ফাইবার (50/125μm) ব্যবহার করে, বিদ্যমান মাল্টিমোড ফাইবার অবকাঠামোর সাথে সম্পূর্ণ সামঞ্জস্যতা নিশ্চিত করে।
গুরুত্বপূর্ণ সাবধানতা
- ইএসডি সংবেদনশীলতাঃযদিও তারের সমাবেশ যান্ত্রিকভাবে শক্তিশালী, QSFP28 সংযোগকারীগুলিতে স্ট্যাটিক-সংবেদনশীল উপাদান রয়েছে। সর্বদা গ্রাউন্ডেড কব্জি স্ট্র্যাপ এবং অ্যান্টি-স্ট্যাটিক ম্যাট ব্যবহার করে পরিচালনা করুন।
- ন্যূনতম বাঁক ব্যাসার্ধঃঅপটিক্যাল অবনতি বা স্থায়ী ক্ষতি রোধ করার জন্য ফাইবারটি 30 মিমি এর চেয়ে বেশি বাঁকবেন না।
- তাপমাত্রা পরিসীমাঃশুধুমাত্র 0-70°C এর মধ্যে কাজ করুন; এই পরিসরের বাইরে দীর্ঘস্থায়ী এক্সপোজার VCSEL নির্ভরযোগ্যতা প্রভাবিত করতে পারে।
- সংযোগকারী পরিষ্কার করাঃঅনুমোদিত অপটিকাল ক্লিনার ব্যবহার করে প্রতিটি সন্নিবেশের আগে QSFP28 খাঁচা ভিতরে অপটিক্যাল পরিচিতিগুলি পরীক্ষা করুন এবং পরিষ্কার করুন।
- ক্লাস ১ লেজার প্রোডাক্ট:আইইসি ৬০৮২৫-১ এর সাথে সামঞ্জস্যপূর্ণ। ডিপার্টমেন্টের সাথে সরাসরি চোখের এক্সপোজার এড়ানো।
