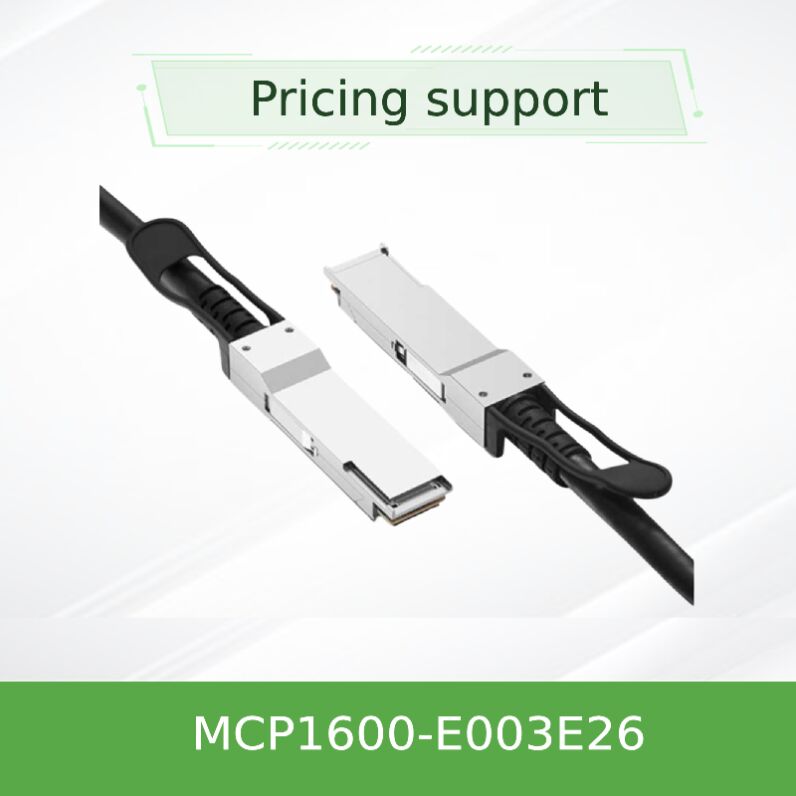

NVIDIA Mellanox MCP1600-E003E26 100Gb/s QSFP28 প্যাসিভ ডাইরেক্ট অ্যাটাচ কপার কেবল – 3m, EDR InfiniBand, লো ল্যাটেন্সি, ডেটা সেন্টার ইন্টারকানেক্টের জন্য প্রায় শূন্য পাওয়ার
পণ্যের বিবরণ:
| পরিচিতিমুলক নাম: | Mellanox |
| মডেল নম্বার: | MCP1600-E003E26 |
| নথি: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিসি |
|---|---|
| মূল্য: | Negotiate |
| প্যাকেজিং বিবরণ: | বাইরের বাক্স |
| ডেলিভারি সময়: | জায় উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | প্রকল্প/ব্যাচ দ্বারা সরবরাহ |
|
বিস্তারিত তথ্য |
|||
| প্রাপ্যতা: | স্টক | ওয়ারেন্টি: | 1 বছর |
|---|---|---|---|
| অবস্থা: | নতুন এবং আসল | প্রযুক্তি: | ইনফিনিব্যান্ড |
| টাইপ: | মেলানক্স এওসি কেবল | তারের দৈর্ঘ্য: | 3 মিটার |
| নাম: | Mellanox DAC কেবল MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG ইনফিনিব্যান্ড নেটওয | কীওয়ার্ড: | মেলানক্স ড্যাক কেবল |
পণ্যের বর্ণনা
EDR InfiniBand এবং 100GbE অ্যাপ্লিকেশনের জন্য 100Gb/s থ্রুপুট সরবরাহকারী 3-মিটার প্যাসিভ কপার কেবল, যা প্রায় শূন্য পাওয়ার খরচ, অতি-নিম্ন ল্যাটেন্সি এবং স্বল্প-দূরত্বের ডেটা সেন্টার ইন্টারকানেক্টের জন্য শক্তিশালী সিগন্যাল ইন্টিগ্রিটি প্রদান করে।
- প্রতি দিকে 4x 25Gb/s NRZ লেনের উপর 100Gb/s অ্যাগ্রিগেট ব্যান্ডউইথ
- 26AWG কন্ডাক্টর সহ 3-মিটার দৈর্ঘ্য, কালো LSZH জ্যাকেট
- InfiniBand EDR (100Gb/s) এবং 100 গিগাবিট ইথারনেট সমর্থন করে
- প্রায় শূন্য পাওয়ার খরচ (<0.1W) | 1E-15 এর চেয়ে ভালো বিট এরর রেট
- হট-প্লাগেবল QSFP28 ফর্ম ফ্যাক্টর, SFF-8665 কমপ্লায়েন্ট, RoHS কমপ্লায়েন্ট
- 100Gb/s থ্রুপুট:প্রতি দিকে চারটি 25Gb/s NRZ চ্যানেল, অ্যাগ্রিগেট 100Gb/s ফুল ডুপ্লেক্স।
- প্যাসিভ কপার ডিজাইন:কোন সক্রিয় উপাদান নেই—সর্বনিম্ন খরচ, শূন্য ল্যাটেন্সি, এবং কার্যত শূন্য পাওয়ার ড্র।
- 26AWG কন্ডাক্টর:3-মিটার দূরত্বের জন্য অপ্টিমাইজ করা হয়েছে চমৎকার সিগন্যাল ইন্টিগ্রিটি সহ।
- প্রোটোকল অ্যাগনোস্টিক:অটো-নেগোসিয়েশন সহ InfiniBand EDR এবং 100GbE সমর্থন করে।
- কঠোর পরীক্ষা:BER এর জন্য 100% প্রোডাকশন টেস্টেড <1E-15 Mellanox সিস্টেমের সাথে।
MCP1600-E003E26 SFF-8665 (QSFP28 ইলেকট্রিক্যাল) এবং SFF-8636 (ম্যানেজমেন্ট ইন্টারফেস) মেনে চলে। এটি টুইনাক্স কপার পেয়ারের উপর 4x 25Gb/s NRZ মডুলেশন ব্যবহার করে। InfiniBand EDR (IBTA 1.3) এবং 100GBASE-CR4 ইথারনেট সমর্থন করে। ইন্টিগ্রেটেড EEPROM I²C এর মাধ্যমে পণ্যের পরিচয় প্রদান করে। LSZH জ্যাকেট সহ RoHS কমপ্লায়েন্ট।
একটি প্যাসিভ ডাইরেক্ট অ্যাটাচ কপার কেবল হিসাবে, MCP1600-E003E26 উচ্চ-মানের 26AWG টুইস্টেড পেয়ার এবং নির্ভুল ইম্পিডেন্স ম্যাচিং (100Ω ডিফারেনশিয়াল) এর উপর নির্ভর করে 3 মিটার পর্যন্ত 25Gb/s NRZ সিগন্যাল প্রেরণ করার জন্য সক্রিয় পরিবর্ধন ছাড়াই। কেবলের নির্মাণ স্কিউ এবং ক্রসটক কমিয়ে দেয়, যখন EEPROM হোস্ট ডিভাইসগুলিকে কনফিগারেশন ডেটা (দৈর্ঘ্য, বিক্রেতা, ইকুয়ালাইজেশন ইঙ্গিত) সরবরাহ করে। ফলাফল হল একটি শূন্য-ল্যাটেন্সি, প্রায় শূন্য পাওয়ার লিঙ্ক যা স্বল্প-দূরত্বের ইন্ট্রা-র্যাক সংযোগের জন্য আদর্শ।
- InfiniBand EDR ফ্যাব্রিক:QM8700/QM8790 সুইচগুলিকে ConnectX-5/6 অ্যাডাপ্টারের সাথে র্যাকের মধ্যে সংযুক্ত করুন।
- 100GbE নেটওয়ার্ক:স্পেকট্রাম সুইচগুলিকে 3 মিটার পর্যন্ত দূরত্বে সার্ভার বা স্টোরেজ নোডের সাথে লিঙ্ক করুন।
- টপ-অফ-র্যাক থেকে সার্ভার:ন্যূনতম পাওয়ার এবং খরচ সহ স্বল্প-দূরত্বের ইন্ট্রা-র্যাক সংযোগ।
- স্টোরেজ ক্লাস্টার:কনভার্জড ইথারনেটের উপর RDMA (RoCE) এবং NVMe-oF ডিপ্লয়মেন্ট।
| মডেল | দৈর্ঘ্য | AWG | ডেটা রেট | কানেক্টর | পাওয়ার | কেবলের ব্যাস |
|---|---|---|---|---|---|---|
| MCP1600-E003E26 | 3 মি | 26 AWG | 100Gb/s (4x25G NRZ) | QSFP28 | < 0.1 ওয়াট | 9.4 ± 0.4 মিমি |
| MCP1600-E002E30 | 2 মি | 30 AWG | 100Gb/s | QSFP28 | < 0.1 ওয়াট | 7.1 ± 0.35 মিমি |
| MCP1600-E005E26 | 5 মি | 26 AWG | 100Gb/s | QSFP28 | < 0.1 ওয়াট | 9.4 ± 0.4 মিমি |
দ্রষ্টব্য: অপারেটিং তাপমাত্রা 0°C থেকে 70°C, স্টোরেজ -40°C থেকে 85°C। ন্যূনতম একক বেন্ড রেডিয়াস: 47mm (5x ব্যাস)। পুনরাবৃত্তিমূলক/অ্যাসেম্বলি বেন্ড রেডিয়াস: 94mm (10x ব্যাস)।
- অ্যাক্টিভ অপটিক্যাল কেবলের (AOC) তুলনায়:উল্লেখযোগ্যভাবে কম খরচ, শূন্য পাওয়ার খরচ, এবং কোন পরিষ্কারের প্রয়োজন নেই।
- অ্যাক্টিভ কপার (ACC) এর তুলনায়:কম খরচ এবং শূন্য পাওয়ার—খুব স্বল্প দূরত্বের জন্য আদর্শ ≤3m।
- প্রমাণিত নির্ভরযোগ্যতা:Mellanox সিস্টেমের সাথে 1E-15 এর চেয়ে ভালো BER ত্রুটিমুক্ত ট্রান্সমিশন নিশ্চিত করে।
- মোটা 26AWG:30AWG কেবলের তুলনায় 3m দূরত্বে ভালো সিগন্যাল ইন্টিগ্রিটি।
আমরা 24/7 প্রযুক্তিগত পরামর্শ, RMA পরিষেবা এবং ক্যাবলিং পরিকাঠামো ডিজাইন সহায়তা প্রদান করি। প্রতিটি MCP1600-E003E26 1 বছরের সীমিত হার্ডওয়্যার ওয়ারেন্টি এবং 100% ফ্যাক্টরি টেস্টিং দ্বারা সমর্থিত। আমাদের ইনভেন্টরি স্টক আইটেমগুলির জন্য একই-দিনের ডিসপ্যাচ নিশ্চিত করে। ConnectX অ্যাডাপ্টার এবং Quantum সুইচগুলির সাথে সামঞ্জস্যতা যাচাইয়ের জন্য প্রি-সেলস সাপোর্ট উপলব্ধ।
উত্তর:হ্যাঁ, এটি ConnectX-5 (EDR) এবং ConnectX-6 (EDR/HDR100) অ্যাডাপ্টারগুলির সাথে সম্পূর্ণ সামঞ্জস্যপূর্ণ।
উত্তর:হ্যাঁ, এটি 100GBASE-CR4 ইথারনেট এবং InfiniBand EDR সমর্থন করে।
উত্তর:একক বেন্ডের জন্য (কানেক্টর থেকে দূরে), ন্যূনতম 47mm (5x ব্যাস)। পুনরাবৃত্তিমূলক বা অ্যাসেম্বলি বেন্ডের জন্য কানেক্টরের কাছে, 94mm (10x ব্যাস) বজায় রাখুন।
উত্তর:না, এটি প্লাগ-এন্ড-প্লে। EEPROM পরিচয় প্রদান করে, এবং হোস্ট স্বয়ংক্রিয়ভাবে লিঙ্ক সেট আপ করে।
উত্তর:প্রায় শূন্য (<0.1W) কারণ কোন সক্রিয় উপাদান নেই।সতর্কতা ও হ্যান্ডলিং নির্দেশিকা
- QSFP খাঁজে ঢোকানোর সময় গ্রাউন্ডেড কব্জি স্ট্র্যাপ ব্যবহার করুন। কানেক্টরগুলি প্রতিরক্ষামূলক ক্যাপ সহ পাঠানো হয়—ইনস্টলেশনের ঠিক আগে সরান।বেন্ড রেডিয়াস:
- ন্যূনতম বেন্ড রেডিয়াস (47mm একক, 94mm পুনরাবৃত্তিমূলক) অতিক্রম করবেন না। কানেক্টরের কাছে তীক্ষ্ণ বেন্ড এড়িয়ে চলুন।অপারেটিং তাপমাত্রা:
- 0°C–70°C এর মধ্যে পরিবেষ্টিত তাপমাত্রা নিশ্চিত করুন।স্টোরেজ:
- -40°C এবং 85°C এর মধ্যে একটি পরিষ্কার, শুষ্ক পরিবেশে সংরক্ষণ করুন।সামঞ্জস্যতা:
- আপনার সরঞ্জামের সাথে কানেক্টরের ধরণ (QSFP28) মেলে কিনা তা যাচাই করুন।কোম্পানির পরিচিতি
