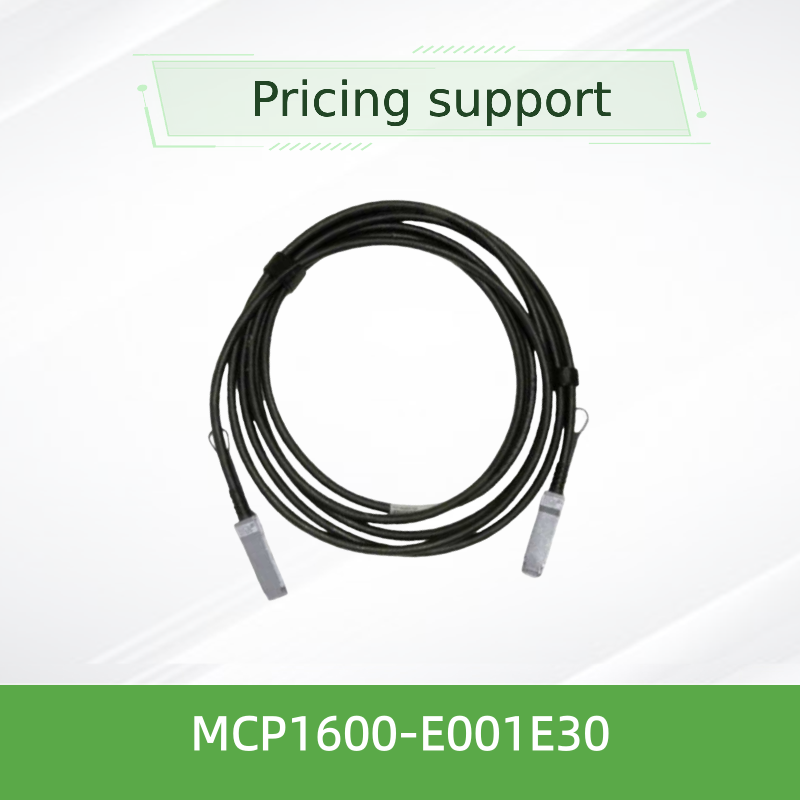

Mellanox MCP1600-E001E30 100Gb/s QSFP28 প্যাসিভ কপার DAC
পণ্যের বিবরণ:
| পরিচিতিমুলক নাম: | Mellanox |
| মডেল নম্বার: | MCP1600-E001E30 |
| নথি: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিসিএস |
|---|---|
| মূল্য: | Negotiate |
| প্যাকেজিং বিবরণ: | বাইরের বাক্স |
| ডেলিভারি সময়: | জায় উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | প্রকল্প/ব্যাচ দ্বারা সরবরাহ |
|
বিস্তারিত তথ্য |
|||
| প্রাপ্যতা: | স্টক | ওয়ারেন্টি: | 1 বছর |
|---|---|---|---|
| অবস্থা: | নতুন এবং অরিজিনাল | প্রযুক্তি: | ইনফিনিব্যান্ড |
| টাইপ: | মেলানক্স এওসি কেবল | তারের দৈর্ঘ্য: | 3 মিটার |
| নাম: | Mellanox DAC কেবল MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG ইনফিনিব্যান্ড নেটওয | কীওয়ার্ড: | মেলানক্স ড্যাক কেবল |
| বিশেষভাবে তুলে ধরা: | Mellanox QSFP28 DAC কেবল,100Gb/s প্যাসিভ কপার ক্যাবল,Mellanox MCP1600-E001E30 DAC |
||
পণ্যের বর্ণনা
মেলানক্স এমসিপি১৬০০-ই০০১ই৩০ ১০০জিবি/সেকেন্ড QSFP২৮ প্যাসিভ কপার ডিএসি
InfiniBand EDR 1m / 30AWG SFF-8665. স্বল্প পরিসরে 100G ইন্টারকানেক্ট - প্যাসিভ তামা, কম শক্তি, বিট ত্রুটি হার < 1E-15 মেলানক্স সিস্টেমের সাথে। শীর্ষ-র্যাক এবং স্যুইচ-টু-সার্ভার লিঙ্কগুলির জন্য আদর্শ।
- ১০০ গিগাবাইট/সেকেন্ডের ডেটা রেট
- 3.৩ ভোল্ট একক সরবরাহ
- LSZH জ্যাকেট & RoHS অনুগত
- গরম প্লাগযোগ্য
পণ্যের সংক্ষিপ্ত বিবরণ
মেলানোক্স এমসিপি 1600-ই001 ই 30 হ'ল ইনফিনিব্যান্ড ইডিআর এবং ইথারনেট অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা একটি উচ্চ-পারফরম্যান্স 100 গিগাবাইট / সেকেন্ডের কিউএসএফপি 28 সরাসরি সংযুক্ত তামার (ডিএসি) ক্যাবল।এই প্যাসিভ ক্যাবল সমন্বয় চার উচ্চ গতির তামা জোড়া একত্রিত, প্রতিটি 25Gb / s এ কাজ করে, 1 মিটারে 100Gb / s এর সমষ্টিগত ব্যান্ডউইথ সরবরাহ করে। এটি 30 AWG তারের সাথে ডিজাইন করা হয়েছে, এটি একটি ব্যয়-কার্যকর,ডেটা সেন্টার এবং উচ্চ-কার্যকারিতা কম্পিউটিং ক্লাস্টারগুলির মধ্যে স্বল্প-দূরত্বের আন্তঃসংযোগের জন্য শক্তি-কার্যকর সমাধান.
প্রতিটি QSFP28 পোর্টে পণ্য কনফিগারেশন ডেটা সহ একটি বোর্ড EEPROM রয়েছে, যা I2C ম্যানেজমেন্ট ইন্টারফেসের মাধ্যমে পাঠযোগ্য (SFF-8636 সামঞ্জস্যপূর্ণ) ।ক্যাবলটি সর্বোত্তম সংকেত অখণ্ডতা নিশ্চিত করার জন্য কঠোরভাবে পরীক্ষা করা হয়, স্থায়িত্ব এবং বাক্সের বাইরে নির্ভরযোগ্যতা।
মূল বৈশিষ্ট্য
- ডেটা রেট- ১০০ গিগাবাইট/সেকেন্ড পর্যন্ত (৪×২৫ গিগাবাইট/সেকেন্ড)
- সম্মতি- SFF‐8665 QSFP28, SFF‐8636 I2C
- শক্তি- 0.1W সাধারণ, 3.3V সরবরাহ
- কেস তাপমাত্রা- 0°C থেকে 70°C পর্যন্ত কাজ
- বিট ত্রুটির হার- < ১ই-১৫ (মেলানক্স সিস্টেমের সাথে)
- জ্যাকেট- LSZH (Low Smoke Zero Halogen)
- পিসিবি- সীসা মুক্ত এবং হ্যালোজেন মুক্ত
- বাঁক ব্যাসার্ধ- ৩৫.৫ মিমি (একক), ৭১ মিমি (পুনরাবৃত্তি)
- গরম প্লাগযোগ্য- লাইভ সন্নিবেশ সমর্থন করে
- পরিবেশগত- RoHS সম্মতি
প্রযুক্তি ও নকশা
MCP1600‐E001E30 প্যাসিভ কপার টুইন-অ্যাক্স প্রযুক্তি ব্যবহার করে, বিচ্যুতি এবং সন্নিবেশের ক্ষতি হ্রাস করার জন্য নির্ভুলতা-ম্যাচিং ডিফারেনশিয়াল জোড়া সহ।ক্যাবল নির্মাণের মধ্যে একটি শক্তিশালী বাইরের জ্যাকেট (LSZH) এবং স্ট্রেন-রিলিফ বুট রয়েছে যা SFF-8665 এর যান্ত্রিক প্রয়োজনীয়তা পূরণ করে. প্রতিটি সমাবেশ 100Ω ডিফারেনশিয়াল প্রতিরোধের জন্য বৈশিষ্ট্যযুক্ত এবং প্রসারণ বিলম্বের জন্য পরীক্ষা করা হয় (সাধারণত 4.5 এনএস / মিটার) । নকশা সক্রিয় উপাদানগুলি বাদ দেয়,যার ফলে প্রায় শূন্য বিলম্ব এবং সর্বনিম্ন শক্তি খরচ - শক্তি-সীমাবদ্ধ পরিবেশের জন্য একটি আদর্শ পছন্দ.
সাধারণ মোতায়েন
- ১০০ জি ইডিআর ইনফিনিব্যান্ড ফ্যাব্রিকগুলিতে সার্ভার সংযোগে টপ-অফ-র্যাক (টিওআর) স্যুইচ
- হাই-পারফরম্যান্স কম্পিউটিং (এইচপিসি) ক্লাস্টার এবং জিপিইউ ভিত্তিক সিস্টেম
- ডাটা সেন্টারের পাতার মেরুদণ্ডের আর্কিটেকচারগুলির জন্য স্বল্প পরিসরের তামা লিঙ্কগুলির প্রয়োজন
- স্টোরেজ এরিয়া নেটওয়ার্ক (SAN) এবং NAS হেড ইন্টারকানেকশন
- পরীক্ষা এবং পরিমাপের সেটআপ যেখানে নির্ধারণমূলক কম বিলম্ব গুরুত্বপূর্ণ
সামঞ্জস্য
প্ল্যাটফর্ম ও সিস্টেম:
- মেলানোক্স স্পেকট্রাম® সুইচ
- মেলানোক্স কোয়ান্টাম TM ইনফিনিব্যান্ড সুইচ
- NVIDIA® ConnectX® অ্যাডাপ্টার (EDR)
- NVIDIA BlueField® ডিপিইউ
- শিল্প-মানক QSFP28 পোর্ট (100G ইথারনেট/EDR)
- কিউএসএফপি২৮ কেজ সহ সার্ভার (ইন্টেল, এএমডি, এআরএম ভিত্তিক)
এসএফএফ-৮৬৬৫ এবং এসএফএফ-৮৬৩৬-এর সাথে সামঞ্জস্যপূর্ণ, প্রধান নেটওয়ার্কিং সরঞ্জাম বিক্রেতাদের সাথে আন্তঃক্রিয়াযোগ্যতা নিশ্চিত করে।
স্পেসিফিকেশন টেবিল
| প্যারামিটার | মিনিট | সাধারণ | ম্যাক্স | ইউনিট |
|---|---|---|---|---|
| সরবরাহ ভোল্টেজ (Vcc) | 3.135 | 3.3 | 3.465 | V |
| বিদ্যুৎ খরচ | -- | 0.1 | -- | ডব্লিউ |
| অপারেটিং কেস তাপমাত্রা | 0 | -- | 70 | °C |
| অপারেটিং আপেক্ষিক আর্দ্রতা | 5 | -- | 85 | % |
| সংরক্ষণের তাপমাত্রা | -৪০ | -- | 85 | °C |
| বৈশিষ্ট্যগত প্রতিরোধ | 90 | 100 | 110 | Ω |
| প্রসারণের বিলম্ব (তথ্যসূত্র) | -- | 4.5 | -- | ns/m |
| ল্যান প্রতি তথ্য হার | -- | 25 | -- | জিবি/সেকেন্ড |
| সমষ্টিগত তথ্যের হার | -- | 100 | -- | জিবি/সেকেন্ড |
| ন্যূনতম বাঁক ব্যাসার্ধ (একক) | 35.5 | -- | -- | মিমি |
| ন্যূনতম বাঁক ব্যাসার্ধ (পুনরাবৃত্তি) | 71 | -- | -- | মিমি |
* বৈদ্যুতিক এবং যান্ত্রিক মান Mellanox MCP1600 সিরিজের ডেটা শীট থেকে প্রাপ্ত। সমস্ত স্পেসিফিকেশন 25 °C এ আদর্শ, যদি না উল্লেখ করা হয়।
নির্বাচন নির্দেশিকা - MCP1600 সিরিজ
| পার্ট নম্বর | দৈর্ঘ্য | এডব্লিউজি | বর্ণনা |
|---|---|---|---|
| MCP1600-E001E30 | 1.0 মিটার | 30 | প্যাসিভ ডিএসি, কিউএসএফপি২৮, ১০০ গিগাবাইট/সেকেন্ড ইডিআর, কালো, এলএসজেডএইচ |
| MCP1600-E00AE30 | 0.৫ মিটার | 30 | প্যাসিভ ডিএসি, কিউএসএফপি২৮, ১০০ গিগাবাইট/সেকেন্ড ইডিআর, কালো, এলএসজেডএইচ |
| MCP1600-E01AE30 | 1.৫ মিটার | 30 | প্যাসিভ ডিএসি, কিউএসএফপি২৮, ১০০ গিগাবাইট/সেকেন্ড ইডিআর, কালো, এলএসজেডএইচ |
| MCP1600-E002E30 | 2.0 মিটার | 30 | প্যাসিভ ডিএসি, কিউএসএফপি২৮, ১০০ গিগাবাইট/সেকেন্ড ইডিআর, কালো, এলএসজেডএইচ |
| MCP1600-E02AE26 | 2.৫ মিটার | 26 | প্যাসিভ ডিএসি, কিউএসএফপি২৮, ১০০ গিগাবাইট/সেকেন্ড ইডিআর, কালো, এলএসজেডএইচ |
| MCP1600-E003E26 | 3.0 মিটার | 26 | প্যাসিভ ডিএসি, কিউএসএফপি২৮, ১০০ গিগাবাইট/সেকেন্ড ইডিআর, কালো, এলএসজেডএইচ |
| MCP1600-E004E26 | 4.0 মিটার | 26 | প্যাসিভ ডিএসি, কিউএসএফপি২৮, ১০০ গিগাবাইট/সেকেন্ড ইডিআর, কালো, এলএসজেডএইচ |
| MCP1600-E005E26 | 5.0 মিটার | 26 | প্যাসিভ ডিএসি, কিউএসএফপি২৮, ১০০ গিগাবাইট/সেকেন্ড ইডিআর, কালো, এলএসজেডএইচ |
✔ দীর্ঘ পরিসীমা (2.5m-5m) এর জন্য, সিগন্যালের অখণ্ডতা বজায় রাখতে 26 AWG গেজ ব্যবহার করা হয়। সর্বোত্তম নমনীয়তার জন্য E001E30 (1m) 30 AWG দিয়ে নির্মিত হয়।
সুবিধা
- অতি-নিম্ন শক্তিঃ0.1W সাধারণ, শীতল এবং শক্তি খরচ হ্রাস।
- খরচ-কার্যকরঃপ্যাসিভ ডিজাইন অপটিক্যাল ট্রান্সিভারকে বাদ দেয়।
- প্রমাণিত নির্ভরযোগ্যতা:কঠোর উৎপাদন পরীক্ষা বাক্সের বাইরে কর্মক্ষমতা নিশ্চিত করে।
- স্বল্প পরিসরে অপ্টিমাইজডঃ৫ মিটার পর্যন্ত র্যাকের অভ্যন্তরীণ সংযোগের জন্য আদর্শ।
- ইকো-সচেতনঃLSZH জ্যাকেট, RoHS, হ্যালোজেন মুক্ত PCB.
সেবা ও সহায়তা
হংকং স্টারসার্জ গ্রুপ কোং লিমিটেড মেলানক্স নেটওয়ার্কিং পণ্যগুলির জন্য বিশ্বব্যাপী প্রযুক্তিগত সহায়তা এবং সরবরাহ সরবরাহ করে। আমাদের দল প্রাক-বিক্রয় কনফিগারেশন পরামর্শ, সামঞ্জস্যতা যাচাইকরণ,এবং বিক্রয়োত্তর আরএমএ সেবা. MCP1600‐E001E30 একটি১ বছরের সীমিত হার্ডওয়্যার ওয়ারেন্টিভলিউম অর্ডার বা কাস্টম লেবেল জন্য, আমাদের বিক্রয় প্রকৌশলী যোগাযোগ করুন।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন: এই ক্যাবলটি সক্রিয় নাকি প্যাসিভ?
উত্তরঃ প্যাসিভ। এতে কোনও সক্রিয় সংকেত কন্ডিশনার নেই, এটি কম শক্তি এবং কম বিলম্ব করে।
প্রশ্ন: আমি কি এই ক্যাবলটি ১০০ জি ইথারনেট সুইচ দিয়ে ব্যবহার করতে পারি?
উত্তরঃ হ্যাঁ, এটি QSFP28 MSA এর সাথে সামঞ্জস্যপূর্ণ এবং 100GbE এবং InfiniBand EDR পোর্টের সাথে কাজ করে।
প্রশ্ন: এই সিরিজের সর্বোচ্চ দৈর্ঘ্য কত?
উত্তরঃ 26 AWG সহ 5 মিটার পর্যন্ত (MCP1600-E005E26); E001E30 হল 1 মিটার।
প্রশ্নঃ এটি কি হট-প্লাগিং সমর্থন করে?
উত্তরঃ হ্যাঁ, QSFP28 সংযোগকারীটি গরম-প্লাগযোগ্য এবং SFF-8665 যান্ত্রিক প্রয়োজনীয়তা পূরণ করে।
সাবধানতা এবং ব্যবহার
- সংকেত হ্রাস এড়াতে ন্যূনতম বাঁক ব্যাসার্ধ অতিক্রম করবেন না (35.5mm একক, 71mm পুনরাবৃত্তি) ।
- নির্দিষ্ট কেস তাপমাত্রা পরিসীমা (0-70°C) এবং আর্দ্রতা (5-85% RH) এর মধ্যে কাজ করুন।
- QSFP28 খাঁচাটি সন্নিবেশের আগে পরিষ্কার এবং আবর্জনা মুক্ত কিনা তা নিশ্চিত করুন।
- শুধুমাত্র সামঞ্জস্যপূর্ণ ৩.৩ ভোল্ট সরবরাহের সাথে ব্যবহার করুন; ৩.৬ ভোল্টের উপরে ভোল্টেজ ক্ষতি হতে পারে।
- অ্যান্টি- স্ট্যাটিক প্যাকেজিংয়ে -৪০°সি থেকে ৮৫°সি মধ্যে সংরক্ষণ করুন।
কোম্পানির ভূমিকা
হংকং স্টারসার্জ গ্রুপ কোং লিমিটেডনেটওয়ার্ক হার্ডওয়্যার, আইটি পরিষেবা এবং সিস্টেম ইন্টিগ্রেশন সমাধানগুলির একটি প্রযুক্তি-চালিত সরবরাহকারী। ২০০৮ সালে প্রতিষ্ঠিত, আমরা নেটওয়ার্ক সুইচ, এনআইসি,ওয়্যারলেস অ্যাক্সেস পয়েন্ট, কন্ট্রোলার, ক্যাবল, এবং সংশ্লিষ্ট সরঞ্জাম।
একটি অভিজ্ঞ বিক্রয় এবং প্রযুক্তিগত দলের দ্বারা সমর্থিত, Starsurge সরকার, স্বাস্থ্যসেবা, উত্পাদন, শিক্ষা, অর্থ এবং উদ্যোগের মতো শিল্পকে সমর্থন করে। আমরা আইওটি সমাধানও সরবরাহ করি,নেটওয়ার্ক ব্যবস্থাপনা সিস্টেম, কাস্টম সফটওয়্যার ডেভেলপমেন্ট, বহুভাষী সমর্থন, এবং বিশ্বব্যাপী ডেলিভারি। আমাদের গ্রাহক-প্রথম পদ্ধতি নির্ভরযোগ্য মানের, প্রতিক্রিয়াশীল সেবা উপর ফোকাস,এবং কাস্টমাইজড সমাধান যা ক্লায়েন্টদের দক্ষ নির্মাণ করতে সাহায্য করে, স্কেলযোগ্য এবং নির্ভরযোগ্য নেটওয়ার্ক অবকাঠামো।
মূল তথ্য
- ডেটা রেটঃ১০০ গিগাবাইট/সেকেন্ড
- দৈর্ঘ্যঃ১ মিটার
- সংযোগকারী:QSFP28 (SFF-8665)
- ওয়্যার গেইজঃ30 AWG
- জ্যাকেট:LSZH, কালো
- শক্তিঃ0.1W
সামঞ্জস্যতা ম্যাট্রিক্স
- মেলানোক্স কোয়ান্টাম / স্পেকট্রাম সুইচ
- এনভিডিয়া কানেক্টএক্স-৫ / কানেক্টএক্স-৬ (ইডিআর)
- 100G ইথারনেট QSFP28 পোর্ট
- SFF-8636 এর সাথে সামঞ্জস্যপূর্ণ
ক্রেতার চেকলিস্ট
- সুইচ পোর্ট প্রকার (QSFP28) নিশ্চিত করুন
- প্রয়োজনীয় দৈর্ঘ্য পরীক্ষা করুন (1m = E001E30)
- অপারেটিং তাপমাত্রা পরিসীমা যাচাই করুন
- রিভিউ গ্যারান্টি & আরএমএ নীতি
