মেলানক্স এমসিপি ১৬০০-ই০০৩ই২৬ ১০০ গিগাবাইট/সেকেন্ড কিউএসএফপি২৮ প্যাসিভ কপার ডিএসি ক্যাবল ৩ মি, ২৬ এডব্লিউজি, ইডিআর ইনফিনিব্যান্ড, এলএসজেডএইচ
পণ্যের বিবরণ:
| পরিচিতিমুলক নাম: | Mellanox |
| মডেল নম্বার: | MCP1600-E003E26 |
| নথি: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিসি |
|---|---|
| মূল্য: | Negotiate |
| প্যাকেজিং বিবরণ: | বাইরের বাক্স |
| ডেলিভারি সময়: | জায় উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | প্রকল্প/ব্যাচ দ্বারা সরবরাহ |
|
বিস্তারিত তথ্য |
|||
| প্রাপ্যতা: | স্টক | ওয়ারেন্টি: | 1 বছর |
|---|---|---|---|
| অবস্থা: | নতুন এবং অরিজিনাল | প্রযুক্তি: | ইনফিনিব্যান্ড |
| টাইপ: | মেলানক্স এওসি কেবল | তারের দৈর্ঘ্য: | 3 মিটার |
| নাম: | Mellanox DAC কেবল MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG ইনফিনিব্যান্ড নেটওয | কীওয়ার্ড: | মেলানক্স ড্যাক কেবল |
| বিশেষভাবে তুলে ধরা: | মেলানোক্স QSFP28 DAC ক্যাবল 100Gb/s,3 মিটার প্যাসিভ কপার ক্যাবল ইডিআর ইনফিনিব্যান্ড,LSZH Mellanox ক্যাবল 26 AWG |
||
পণ্যের বর্ণনা

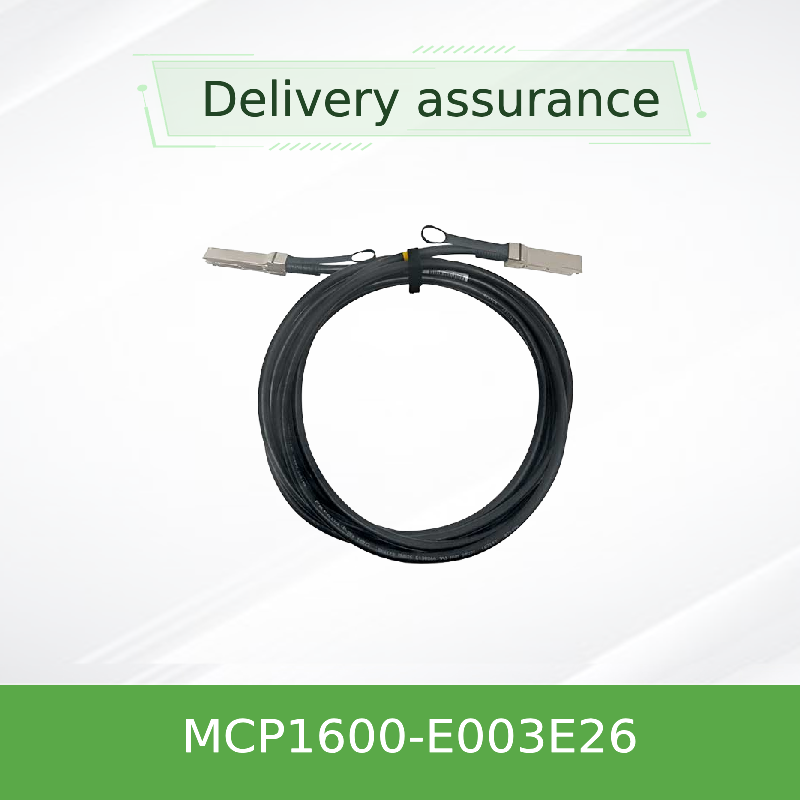

Mellanox MCP1600-E003E26 100Gb/s QSFP28 প্যাসিভ কপার DAC কেবল
শর্ট-রিচ ডেটা সেন্টার লিঙ্কগুলির জন্য উচ্চ-পারফরম্যান্স EDR InfiniBand আন্তঃসংযোগ। কম শক্তি, LSZH জ্যাকেট, হট-প্লাগেবল, এবং SFF-8665 / SFF-8636 এর সাথে সম্পূর্ণরূপে অনুগত।
পণ্য ওভারভিউ
দMellanox MCP1600-E003E26InfiniBand EDR এবং 100G ইথারনেট অ্যাপ্লিকেশনের জন্য ডিজাইন করা একটি 100Gb/s QSFP28 ডাইরেক্ট-অ্যাটাচ কপার (DAC) তার। এটি প্রতি লেনে 25Gb/s-এ অপারেটিং চারটি উচ্চ-গতির কপার জোড়াকে একীভূত করে, একটি 3-মিটার লিঙ্কের উপর মোট 100Gb/s ব্যান্ডউইথ সরবরাহ করে। এই প্যাসিভ কপার সলিউশন টপ-অফ-র্যাক এবং সংলগ্ন-র্যাক স্থাপনায় স্বল্প-দূরত্বের আন্তঃসংযোগের জন্য অপটিক্যাল ফাইবারের একটি সাশ্রয়ী, শক্তি-দক্ষ বিকল্প অফার করে।
প্রতিটি QSFP28 পোর্ট একটি EEPROM অন্তর্ভুক্ত করে যা পণ্য সনাক্তকরণ এবং কনফিগারেশন ডেটা সঞ্চয় করে, I²C ব্যবস্থাপনা ইন্টারফেসের (SFF-8636 অনুগত) মাধ্যমে হোস্ট সিস্টেম দ্বারা পাঠযোগ্য। তারের একটি দিয়ে নির্মিত হয়LSZH (লো স্মোক জিরো হ্যালোজেন)জ্যাকেট এবং হ্যালোজেন-মুক্ত পিসিবি, আধুনিক ডেটা সেন্টারের জন্য RoHS এবং পরিবেশগত মান পূরণ করে।
মূল বৈশিষ্ট্য এবং প্রযুক্তি
- 100Gb/s মোট ডেটা রেট- 4 লেন x 25Gb/s NRZ
- প্যাসিভ কপার ডিজাইন- শূন্য সক্রিয় শক্তি খরচ (0.1W সর্বোচ্চ)
- হট-প্লাগেবল QSFP28- SFF-8665 কমপ্লায়েন্ট ফর্ম ফ্যাক্টর
- 3.3V একক সরবরাহ- ভোল্টেজ পরিসীমা 3.135V থেকে 3.465V
- উচ্চতর সংকেত অখণ্ডতা- চরিত্রগত প্রতিবন্ধকতা 100Ω ±10%
- কম বিলম্ব- প্রচার বিলম্ব 4.5 ns/m (তথ্যপূর্ণ)
- শক্তিশালী তারের- 26 AWG, 9.4 মিমি ব্যাস, বেন্ড ব্যাসার্ধ: 47 মিমি (একক) / 94 মিমি (পুনরাবৃত্ত)
- I²C ব্যবস্থাপনা- SFF-8636 অনুগত, ডিজিটাল ডায়াগনস্টিকস
- অপারেটিং তাপমাত্রা0°C থেকে 70°C (কেস)
- স্টোরেজ তাপমাত্রা-40°C থেকে 85°C
- RoHS / REACH অনুগত- হ্যালোজেন-মুক্ত PCB, LF/HF
- বিট ত্রুটি হার< 1E-15 (মেলানক্স সিস্টেম সহ)
- দৈর্ঘ্য সহনশীলতা±50 মিমি (3 মি ভেরিয়েন্টের জন্য)
- কালো LSZH জ্যাকেট- কম ধোঁয়া, শূন্য হ্যালোজেন
সাধারণ স্থাপনা
- ইনফিনিব্যান্ড ইডিআর কাপড়- HPC ক্লাস্টারে মেরুদণ্ড-পাতার আর্কিটেকচার
- 100G ইথারনেট TOR সংযোগ- সুইচ-টু-সার্ভার এবং সুইচ-টু-সুইচ
- ডেটা সেন্টার টপ-অফ-র্যাক (TOR)র্যাকের মধ্যে ক্যাবলিং (3 মি পর্যন্ত)
- স্টোরেজ সিস্টেম- NVMe-ওভার-ফ্যাব্রিক্স, অল-ফ্ল্যাশ অ্যারে
- উচ্চ কর্মক্ষমতা গণনা- GPU ক্লাস্টার, AI ট্রেনিং পড
সামঞ্জস্য
MCP1600-E003E26 Mellanox/NVIDIA ConnectX-4, ConnectX-5, ConnectX-6 অ্যাডাপ্টার, স্পেকট্রাম এবং কোয়ান্টাম সুইচের সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ, সেইসাথে QSFP28 পোর্টের সাথে তৃতীয় পক্ষের সুইচগুলি যা SFF6-68 এবং SFF6-8-এর নির্দিষ্টকরণ মেনে চলে। 100G-SR4 / CR4 মোডে প্রধান সুইচ বিক্রেতাদের (Cisco, Arista, Juniper) সাথে আন্তঃঅপারেবিলিটি যাচাই করা হয়েছে।
নিশ্চিত প্ল্যাটফর্ম:Mellanox SB7800, SN2700, CS7500; NVIDIA BlueField-2 DPU; জেনেরিক QSFP28 100G পোর্ট।
স্পেসিফিকেশন
| প্যারামিটার | মিন | সাধারণ | সর্বোচ্চ | ইউনিট |
|---|---|---|---|---|
| সরবরাহ ভোল্টেজ (Vcc) | 3.135 | 3.3 | 3.465 | ভি |
| শক্তি খরচ | -- | 0.1 | 0.1 | ডব্লিউ |
| অপারেটিং কেস তাপমাত্রা | 0 | -- | 70 | °সে |
| স্টোরেজ তাপমাত্রা | -40 | -- | 85 | °সে |
| আপেক্ষিক আর্দ্রতা অপারেটিং | 5 | -- | 85 | % |
| বৈশিষ্ট্যগত প্রতিবন্ধকতা | 90 | 100 | 110 | Ω |
| প্রচার বিলম্ব (তথ্যমূলক) | -- | 4.5 | -- | ns/m |
| লেন প্রতি ডেটা হার | -- | 25 | -- | Gb/s |
| মোট তথ্য হার | -- | 100 | -- | Gb/s |
ভৌত স্পেসিফিকেশন
| কেবল গেজ (AWG) | 26 AWG |
| দৈর্ঘ্য | 3 মি (সহনশীলতা ±50 মিমি) |
| বাইরের ব্যাস | 9.4 ± 0.4 মিমি |
| নূন্যতম বাঁক ব্যাসার্ধ (একক) | 47 মিমি |
| ন্যূনতম বাঁক ব্যাসার্ধ (পুনরাবৃত্ত) | 94 মিমি |
| জ্যাকেট উপাদান | LSZH (লো স্মোক জিরো হ্যালোজেন) |
| সংযোগকারী প্রকার | QSFP28 (SFF-8665) |
নির্বাচন নির্দেশিকা
| পার্ট নম্বর | দৈর্ঘ্য | AWG | বর্ণনা |
|---|---|---|---|
| MCP1600-E00AE30 | 0.5 মি | 30 | কালো, 30 AWG, LSZH |
| MCP1600-E001E30 | 1মি | 30 | কালো, 30 AWG, LSZH |
| MCP1600-E01AE30 | 1.5 মি | 30 | কালো, 30 AWG, LSZH |
| MCP1600-E002E30 | 2 মি | 30 | কালো, 30 AWG, LSZH |
| MCP1600-E02AE26 | 2.5 মি | 26 | কালো, 26 AWG, LSZH |
| MCP1600-E003E26 | 3 মি | 26 | কালো, 26 AWG, LSZH (এই পণ্য) |
| MCP1600-E004E26 | 4 মি | 26 | কালো, 26 AWG, LSZH |
| MCP1600-E005E26 | 5 মি | 26 | কালো, 26 AWG, LSZH |
সমস্ত তারগুলি হল 100Gb/s QSFP28, প্যাসিভ কপার, EDR InfiniBand৷ দৈর্ঘ্য সহনশীলতা ±25mm (0.5~1.5m) / ±50mm (≥2m)।
সুবিধা
- সাশ্রয়ী- প্যাসিভ কপার অপটিক্যাল ট্রান্সসিভার খরচ দূর করে
- অতি-নিম্ন শক্তি- সক্রিয় অপটিক্যাল তারের জন্য 0.1W সর্বোচ্চ বনাম 2-3W
- নির্ভরযোগ্য- আউট-অফ-বক্স পারফরম্যান্সের জন্য কঠোরভাবে পরীক্ষা করা হয়েছে
- নমনীয় স্থাপনা- হট-প্লাগেবল, বাঁক-সহনশীল
- পরিবেশগতভাবে নিরাপদ- LSZH জ্যাকেট, RoHS অনুগত
- পশ্চাদপদ সামঞ্জস্যপূর্ণ- উপযুক্ত অ্যাডাপ্টারের সাথে 40Gb/s QSFP+ এর সাথে কাজ করে
সেবা এবং সমর্থন
- 1 বছরের সীমিত হার্ডওয়্যার ওয়ারেন্টি- কভার মেরামত বা প্রতিস্থাপন (মেলানক্স)
- গ্লোবাল ডেলিভারি- হংকং স্টারসার্জ বিশ্বব্যাপী শিপিং অফার করে
- প্রযুক্তিগত সহায়তা- প্রাক বিক্রয় এবং বিক্রয়োত্তর প্রকৌশল সহায়তা
- কাস্টম দৈর্ঘ্য- অ-মানক দৈর্ঘ্যের জন্য যোগাযোগ বিক্রয় (MOQ প্রযোজ্য হতে পারে)
- RFQ এবং বাল্ক মূল্য- ভলিউম অর্ডারের জন্য উপযুক্ত মূল্য
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
MCP1600-E003E26 এর সর্বোচ্চ ডেটা রেট কত?
এটি InfiniBand EDR এবং 100G ইথারনেটের জন্য 100Gb/s সমষ্টি (4 লেন x 25Gb/s) সমর্থন করে।
এই তারের সক্রিয় বা প্যাসিভ?
প্যাসিভ কপার - বাহ্যিক শক্তি নেই, 0.1W সর্বোচ্চ শক্তি খরচ।
অপারেটিং তাপমাত্রা পরিসীমা কি?
কেস তাপমাত্রা 0°C থেকে 70°C; স্টোরেজ -40°C থেকে 85°C।
এটি কি অ-মেলানক্স সুইচগুলির সাথে সামঞ্জস্যপূর্ণ?
হ্যাঁ, এটি স্ট্যান্ডার্ড QSFP28 পোর্টগুলির সাথে কাজ করে যা SFF-8665 এবং SFF-8636 অনুসরণ করে।
'E26' প্রত্যয়টি কী নির্দেশ করে?
E26 26 AWG তারের গেজ এবং 3m দৈর্ঘ্য নির্দেশ করে (নির্বাচন নির্দেশিকা দেখুন)।
সতর্কতা
- কর্মক্ষমতা হ্রাস এড়াতে সর্বনিম্ন বাঁক ব্যাসার্ধ (47 মিমি একক বাঁক, 94 মিমি পুনরাবৃত্তি) অতিক্রম করবেন না।
- ইনস্টলেশনের সময় সঠিক ESD হ্যান্ডলিং নিশ্চিত করুন।
- শুধুমাত্র হোস্টের সাথে ব্যবহার করুন যা 3.3V Vcc সমর্থন করে এবং QSFP28 MSA পূরণ করে।
- 3m> দৈর্ঘ্যের জন্য, সক্রিয় অপটিক্যাল বা 26 AWG গেজ বিবেচনা করুন; দীর্ঘক্ষণ প্যাসিভ কপার সিগন্যাল কন্ডিশনার প্রয়োজন হতে পারে।
কোম্পানির পরিচিতি
হংকং স্টারসার্জ গ্রুপ কোং, লিমিটেডনেটওয়ার্ক হার্ডওয়্যার, আইটি পরিষেবা এবং সিস্টেম ইন্টিগ্রেশন সমাধানগুলির একটি প্রযুক্তি-চালিত প্রদানকারী৷ 2008 সালে প্রতিষ্ঠিত, আমরা নেটওয়ার্ক সুইচ, NIC, ওয়্যারলেস অ্যাক্সেস পয়েন্ট, কন্ট্রোলার, কেবল এবং সম্পর্কিত সরঞ্জাম সহ পণ্য সহ বিশ্বব্যাপী গ্রাহকদের পরিবেশন করি। একটি অভিজ্ঞ বিক্রয় এবং প্রযুক্তিগত দল দ্বারা সমর্থিত, স্টারসার্জ সরকার, স্বাস্থ্যসেবা, উত্পাদন, শিক্ষা, অর্থ এবং এন্টারপ্রাইজের মতো শিল্পকে সমর্থন করে। এছাড়াও আমরা IoT সমাধান, নেটওয়ার্ক ম্যানেজমেন্ট সিস্টেম, কাস্টম সফটওয়্যার ডেভেলপমেন্ট, বহুভাষিক সহায়তা এবং বিশ্বব্যাপী ডেলিভারি অফার করি। একটি গ্রাহক-প্রথম পদ্ধতির সাথে, আমরা নির্ভরযোগ্য গুণমান, প্রতিক্রিয়াশীল পরিষেবা এবং উপযোগী সমাধানগুলির উপর ফোকাস করি যা ক্লায়েন্টদের দক্ষ, পরিমাপযোগ্য এবং নির্ভরযোগ্য নেটওয়ার্ক অবকাঠামো তৈরি করতে সহায়তা করে।
মূল তথ্য
✔ 100Gb/s EDR
✔ 3 মি দৈর্ঘ্য
✔ 26 AWG
✔ LSZH জ্যাকেট
✔ RoHS/রিচ
✔ হট-প্লাগেবল
✔ 0.1W পাওয়ার
সামঞ্জস্য ম্যাট্রিক্স
| বিক্রেতা | পণ্য সিরিজ |
|---|---|
| মেলানক্স / এনভিআইডিএ | ConnectX-4/5/6, স্পেকট্রাম, কোয়ান্টাম |
| সিসকো | Nexus 9000 (QSFP28 পোর্ট) |
| আরিস্তা | 7060, 7280, 7500 সিরিজ |
| জুনিপার | QFX5000, PTX1000 |
| সাধারণ | SFF-8665 / SFF-8636 অনুগত হোস্ট |
ক্রেতা চেকলিস্ট
- ☑ প্রয়োজনীয় দৈর্ঘ্য (3 মি) এবং গেজ (26 AWG) নিশ্চিত করুন
- ☑ সুইচ যাচাই করুন/ NIC QSFP28 100G সমর্থন করে
- ☑ আপনার র্যাকে বাঁকের ব্যাসার্ধের সীমাবদ্ধতা পরীক্ষা করুন
- ☑ ওয়ারেন্টি এবং সমর্থন বিকল্পগুলি পর্যালোচনা করুন৷
- ☑ প্রয়োজনে ভলিউম মূল্যের অনুরোধ করুন
