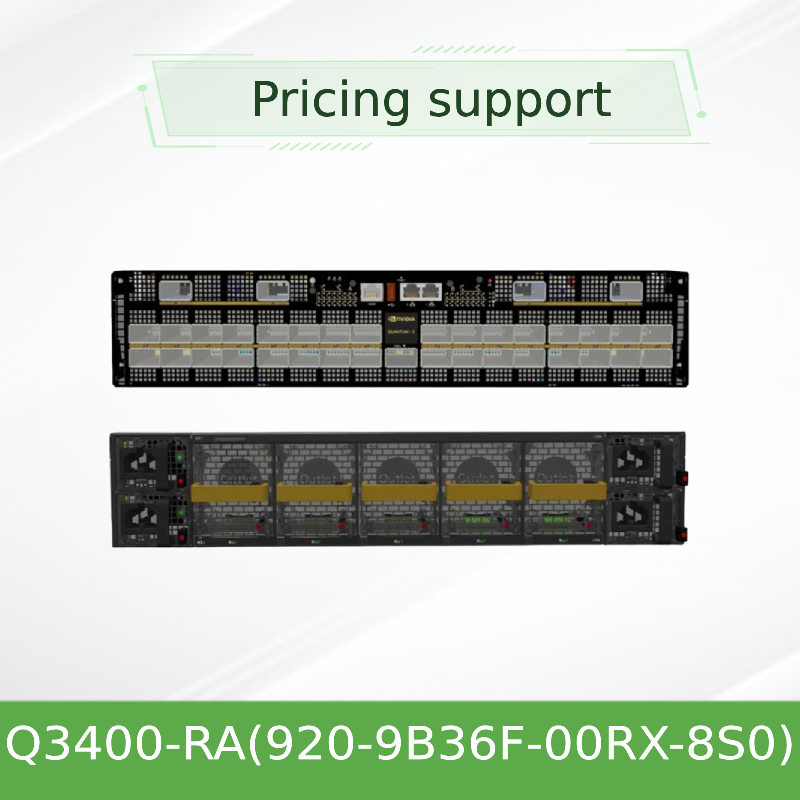

এনভিডিয়া Q3400-RA স্পাইন সুইচঃ স্কেলযোগ্য ডেটা সেন্টারগুলির জন্য 115.2 টিবি / সেকেন্ডের থ্রুপুট
পণ্যের বিবরণ:
| পরিচিতিমুলক নাম: | Mellanox |
| মডেল নম্বার: | Q3400-RA (920-9B36F-00RX-8S0) |
| নথি: | q3200-ra-q3400-ra-xdr-800gb...al.pdf |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিসি |
|---|---|
| মূল্য: | Negotiate |
| প্যাকেজিং বিবরণ: | বাইরের বাক্স |
| ডেলিভারি সময়: | জায় উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | প্রকল্প/ব্যাচ দ্বারা সরবরাহ |
|
বিস্তারিত তথ্য |
|||
| মডেল নং: | Q3400-RA 920-9B36F-00RX-8S0 | সংক্রমণ হার: | 800 জিবি |
|---|---|---|---|
| বন্দর: | 72 | ফাংশন: | এলএসিপি, স্ট্যাকেবল, ভিএলএএন সমর্থন |
| প্রযুক্তি: | ইনফিনিব্যান্ড | সর্বোচ্চ গতি: | এক্সডিআর |
| পরিবহন প্যাকেজ: | প্যাকিং | স্পেসিফিকেশন: | 43.6*433.2*590.6 মিমি |
| ট্রেডমার্ক: | মেলানক্স | উৎপত্তি: | চীন |
| বিশেষভাবে তুলে ধরা: | এনভিআইডিআইএ Q3400-আরএ স্পাইন সুইচ,এনভিআইডিআইএ স্পাইন স্যুইচ ১১৫.২ টিবি/সেকেন্ড,গ্যারান্টি সহ ডেটা সেন্টার নেটওয়ার্ক সুইচ |
||
পণ্যের বর্ণনা
NVIDIA Q3400-RA স্পাইন সুইচ: স্কেলেবল ডেটা সেন্টারগুলির জন্য 115.2 Tb/s থ্রুপুট
NVIDIA Q3400-RA হল NVIDIA Quantum-3 ASIC দ্বারা চালিত একটি হাই-রেডিক্স, 800Gb/s XDR InfiniBand সুইচ সিস্টেম। সবচেয়ে চাহিদাপূর্ণ AI এবং HPC পরিবেশের জন্য ডিজাইন করা হয়েছে, 4U চ্যাসিসটি 72 OSFP কেজের উপর 144 পোর্ট সরবরাহ করে, যা বিশাল দুই-স্তরের ফ্যাট-ট্রি টপোলজি সক্ষম করে যা 10,368 ConnectX-8 NIC পর্যন্ত সমর্থন করে। সমন্বিত SHARPv3, অ্যাডাপ্টিভ রাউটিং এবং পারফরম্যান্স আইসোলেশন সহ, Q3400-RA পরবর্তী প্রজন্মের ডেটা সেন্টারগুলির জন্য আদর্শ স্পাইন বিল্ডিং ব্লক।
মূল স্পেসিফিকেশন
- 144 XDR পোর্ট 72 OSFP কেজের উপর
- 115.2 Tb/s মোট সুইচিং ক্ষমতা
- 4U র্যাক-অপ্টিমাইজড ফর্ম ফ্যাক্টর
- 8 × PSU রিডান্ড্যান্ট, হট-সোয়াপযোগ্য পাওয়ার সাপ্লাই
- UFM-রেডি FNM ইন-ব্যান্ড ম্যানেজমেন্ট
মূল বৈশিষ্ট্য
- হাই-ডেনসিটি 800Gb/s পোর্ট: 72 OSFP কেজের উপর 144 XDR পোর্ট (প্রতি লেন 200Gb/s), 400G এবং 800G অপটিক্স সমর্থন করে
- Quantum-3 ASIC: অত্যাধুনিক 200G SerDes, কালেক্টিভ অ্যাক্সিলারেশনের জন্য SHARPv3, এবং উন্নত ইন-নেটওয়ার্ক কম্পিউটিং
- 115.2 Tb/s নন-ব্লকিং: অত্যন্ত সমান্তরাল AI প্রশিক্ষণের জন্য আদর্শ ডিটারমিনিস্টিক লো ল্যাটেন্সি সহ সম্পূর্ণ বাইসেকশন ব্যান্ডউইথ
- রিডান্ড্যান্ট এবং হট-সোয়াপযোগ্য: 8 পাওয়ার সাপ্লাই (C2P এয়ারফ্লো) এবং 10 ফ্যান; শূন্য-ডাউনটাইম প্রতিস্থাপনের সাথে N+1 রিডান্ডেন্সি
- UFM-রেডি FNM পোর্ট: NVIDIA Unified Fabric Manager™ (UFM) এর জন্য ডেডিকেটেড ইন-ব্যান্ড ম্যানেজমেন্ট পোর্ট (OSFP)
- নমনীয় টপোলজি: ফ্যাট-ট্রি, ড্রাগনফ্লাই+, মাল্টি-ডাইমেনশনাল টোরাস এবং আরও অনেক কিছু সমর্থন করে - স্পাইন/লিফ রেডি
প্রযুক্তি ওভারভিউ
Quantum-3 ASIC: Q3400-RA 200Gb/s প্রতি লেন SerDes ব্যবহার করে, প্রতি OSFP পোর্টে 800Gb/s সরবরাহ করে। NVIDIA SHARPv3 (Scalable Hierarchical Aggregation and Reduction Protocol) এর সাথে মিলিত হয়ে, এটি MPI এবং ডিপ লার্নিং প্রিমিটিভগুলিকে সরাসরি নেটওয়ার্কে অফলোড করে কালেক্টিভ অপারেশনগুলিকে ত্বরান্বিত করে। অ্যাডাপ্টিভ রাউটিং এবং কনজেশন কন্ট্রোল কনজেস্টেড ফ্যাব্রিকগুলিতেও সামঞ্জস্যপূর্ণ পারফরম্যান্স নিশ্চিত করে।
ইন-ব্যান্ড ম্যানেজমেন্ট: ফ্রন্ট-প্যানেল FNM (Fabric Network Management) পোর্ট ডেটা পোর্ট ব্যবহার না করে ডেডিকেটেড UFM অ্যাক্সেস সরবরাহ করে, টপোলজি ডিজাইনকে সহজ করে এবং উন্নত টেলিমেট্রি সক্ষম করে।
সাধারণ স্থাপনা
- বৃহৎ-স্কেল ফ্যাট-ট্রি তে স্পাইন: দুই-স্তরের টপোলজিতে 10,368 ConnectX-8 NIC পর্যন্ত সংযোগ করুন
- AI প্রশিক্ষণ ক্লাস্টার: 800Gb/s প্রতি লিঙ্কে NVIDIA DGX এবং HGX সুপারপড ফ্যাব্রিকগুলিকে পাওয়ার করুন
- উচ্চ-কার্যকারিতা কম্পিউটিং: আবহাওয়া, আণবিক গতিবিদ্যা এবং সসীম উপাদান সিমুলেশনগুলি ত্বরান্বিত করুন
- ক্লাউড এবং এন্টারপ্রাইজ ডেটা সেন্টার: অর্থ, উত্পাদন এবং গবেষণার জন্য স্কেলেবল, লো-ল্যাটেন্সি নেটওয়ার্ক তৈরি করুন
সামঞ্জস্যতা
| কম্পোনেন্ট / ইকোসিস্টেম | সামঞ্জস্যতা |
|---|---|
| NICs | ConnectX-8, ConnectX-7, ConnectX-6 (স্পিড নেগোসিয়েশন সহ) |
| অপটিক্স এবং কেবল | OSFP, OSFP-টু-OSFP, অ্যাক্টিভ/প্যাসিভ কপার, সিঙ্গেল-মোড/মাল্টি-মোড |
| ব্যবস্থাপনা | NVOS (NVUE), UFM, SNMP, REST API, সিরিয়াল কনসোল |
| টপোলজি | ফ্যাট-ট্রি, ড্রাগনফ্লাই+, টোরাস এবং কাস্টম |
| মান | InfiniBand Architecture Specification 1.5, RoHS, CE, FCC, VCCI, cTUVus |
প্রযুক্তিগত স্পেসিফিকেশন
| বিভাগ | বিস্তারিত |
|---|---|
| পোর্ট ডেনসিটি | 72 OSFP কেজের উপর 144 XDR পোর্ট (800Gb/s) |
| সুইচিং ক্ষমতা | 115.2 Tb/s |
| ফর্ম ফ্যাক্টর | 4U র্যাক-মাউন্ট (7" H × 17.24" W × 33.5" D) / 850 মিমি গভীরতা |
| ওজন (সম্পূর্ণভাবে পপুলেটেড) | 60 কেজি (8 PSU সহ) |
| PSU | 8 × 2000W AC, C2P এয়ারফ্লো, 200-240V ~ 50/60Hz |
| ফ্যান | 10 হট-সোয়াপযোগ্য ফ্যান ইউনিট, C2P এয়ারফ্লো |
| সাধারণ পাওয়ার (ATIS) | 2.9 কিলোওয়াট (প্যাসিভ কেবল); 7 কিলোওয়াট (অ্যাক্টিভ কেবল) |
| ব্যবস্থাপনা | NVOS (NVUE), UFM, সিরিয়াল কনসোল (RJ45), USB 2.0, I²C, ডুয়াল 1GbE MGT পোর্ট |
| অপারেটিং তাপমাত্রা | 0°C থেকে 35°C (বিপরীত এয়ারফ্লো); নন-অপ: -40°C থেকে 70°C |
| শব্দ স্তর | 78.4 dBA @ নামমাত্র শর্তাবলী (ISO 7779) |
| নিয়ন্ত্রক | CB, cTUVus, CE, CU, EMC (CE/FCC/VCCI/ICES/RCM), RoHS |
| রেল কিট | 930-9SKIT-00LO-00B (টুল-লেস, 700-800 মিমি র্যাক গভীরতা) |
* কিছু মান সাধারণ। অনুগ্রহ করে আপনার NVIDIA প্রতিনিধির সাথে সঠিক স্পেসিফিকেশন নিশ্চিত করুন।
নির্বাচন গাইড
| SKU | বিবরণ | এয়ারফ্লো | র্যাক গভীরতা |
|---|---|---|---|
| 920-9B36F-00RX-8S0 | Q3400-RA, 4U, 144 XDR পোর্ট, 8 PSU, পরিচালিত, C2P এয়ারফ্লো | C2P (কানেক্টর-টু-পাওয়ার) | স্ট্যান্ডার্ড গভীরতা (850 মিমি) |
| 930-9SKIT-00LO-00B | Q3400 এর জন্য 4U টুল-লেস রেল কিট | -- | 700-800 মিমি |
| 930-9SPSU-00RA-00A | Quantum-3 এর জন্য 2000W AC PSU (C2P) | C2P | -- |
| 930-9SFAN-00RM-00B | XDR এয়ার-কুলড সিস্টেমের জন্য ফ্যান ইউনিট (C2P) | C2P | -- |
সুবিধা
- অতুলনীয় রেডিক্স: 4U তে 144 পোর্ট - কম সুইচ, কম খরচ, সহজ ক্যাবলিং
- ফরোয়ার্ড-কম্প্যাটিবল: NDR এবং XDR অপটিক্স সমর্থন করে, বিনিয়োগ রক্ষা করে
- SHARPv3 অ্যাক্সিলারেশন: AI প্রশিক্ষণের সময় 20% পর্যন্ত কমায়
- সরলীকৃত ব্যবস্থাপনা: NVUE সহ NVOS, জিরো-টাচ প্রভিশনিং (ZTP), এবং UFM ইন্টিগ্রেশন
- গ্লোবাল সাপোর্ট: 24/7 প্রযুক্তিগত সহায়তা, RMA, এবং অন-সাইট পরিষেবা
পরিষেবা ও সহায়তা
Hong Kong Starsurge Group Co., Limited NVIDIA Q3400-RA সুইচগুলির জন্য সম্পূর্ণ লাইফসাইকেল সহায়তা প্রদান করে:
- প্রি-সেলস কনসাল্টিং: টপোলজি ডিজাইন, পাওয়ার/কুলিং প্ল্যানিং, এবং ROI বিশ্লেষণ
- লজিস্টিকস এবং ডেলিভারি: ট্র্যাকিং এবং কাস্টমস ক্লিয়ারেন্স সহ গ্লোবাল শিপিং
- প্রযুক্তিগত সহায়তা: রিমোট ডায়াগনস্টিকস, অন-সাইট প্রতিস্থাপন, এবং ফার্মওয়্যার আপডেট
- প্রশিক্ষণ: NVIDIA-প্রত্যয়িত ওয়ার্কশপ (হ্যান্ডস-অন ল্যাব, UFM প্রশাসন)
- ওয়ারেন্টি: স্ট্যান্ডার্ড 1-বছরের হার্ডওয়্যার ওয়ারেন্টি (বর্ধিত বিকল্প উপলব্ধ)
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
Q3400-RA এবং Q3200-RA এর মধ্যে পার্থক্য কী?
Q3400-RA হল 144 পোর্ট (115.2 Tb/s) সহ একটি 4U চ্যাসিস - স্পাইন ভূমিকার জন্য আদর্শ। Q3200-RA হল দুটি স্বাধীন সুইচ (মোট 72 পোর্ট, 57.6 Tb/s) সহ একটি 2U চ্যাসিস - লিফ বা ছোট ফ্যাব্রিকগুলির জন্য আদর্শ।
আমি কি Q3400-RA এর সাথে NDR অপটিক্স ব্যবহার করতে পারি?
হ্যাঁ। পোর্টগুলি NDR (400Gb/s) এবং XDR (800Gb/s) অপটিক্স এবং কেবল সমর্থন করে। NDR সংযোগের জন্য, NVOS এ `connection-mode ndr` কমান্ড ব্যবহার করুন।
Q3400-RA কি পরিচালিত নাকি অপরিবর্তিত?
এটি NVOS (NVUE) সহ একটি সম্পূর্ণ পরিচালিত সুইচ এবং আউট-অফ-ব্যান্ড (1GbE MGT) এবং ইন-ব্যান্ড (FNM) উভয় ব্যবস্থাপনা সমর্থন করে।
FNM পোর্ট কী?
ফ্যাব্রিক নেটওয়ার্ক ম্যানেজমেন্ট পোর্ট হল UFM সংযোগের জন্য একটি ডেডিকেটেড OSFP InfiniBand পোর্ট, যা ডেটা ট্র্যাফিকের জন্য সমস্ত স্ট্যান্ডার্ড পোর্ট সংরক্ষণ করে।
সাধারণ ডেলিভারি সময় কী?
স্টক আইটেমগুলি 5-7 কার্যদিবসের মধ্যে পাঠানো হয়। কাস্টম কনফিগারেশনের জন্য, অনুগ্রহ করে বিক্রয়ের সাথে যোগাযোগ করুন।
সতর্কতা ও নিরাপত্তা
- ওজন: Q3400-RA এর ওজন 60 কেজি। র্যাক-মাউন্ট করার সময় সর্বদা একটি সার্ভার লিফট এবং কমপক্ষে দুজন ব্যক্তি ব্যবহার করুন
- এয়ারফ্লো: বায়ুচলাচল খোলার চারপাশে কমপক্ষে 8 সেমি ক্লিয়ারেন্স বজায় রাখুন। শুধুমাত্র C2P এয়ারফ্লো PSU এবং ফ্যান ব্যবহার করুন
- পাওয়ার: পরিষেবা দেওয়ার আগে সমস্ত 8 পাওয়ার কর্ড সংযোগ বিচ্ছিন্ন করুন। সিস্টেমটি ডাবল-পোল/নিউট্রাল ফিউজিং ব্যবহার করে
- তাপমাত্রা: 35°C এর বেশি পরিবেষ্টিত তাপমাত্রায় পরিচালনা করবেন না। ASIC তাপমাত্রা থ্রেশহোল্ডগুলি নিরীক্ষণ করুন (সতর্কতা: 105°C, গুরুতর: 120°C)
- ইলেক্ট্রোস্ট্যাটিক ডিসচার্জ: কার্ড এবং ট্রান্সসিভারগুলি পরিচালনা করার সময় ESD সুরক্ষা ব্যবহার করুন
Hong Kong Starsurge Group Co., Limited সম্পর্কে
2008 সালে প্রতিষ্ঠিত, Starsurge হল নেটওয়ার্ক হার্ডওয়্যার, আইটি পরিষেবা এবং সিস্টেম ইন্টিগ্রেশন সমাধানের একটি প্রযুক্তি-চালিত প্রদানকারী। আমরা বিশ্বব্যাপী সরকারি, স্বাস্থ্যসেবা, উত্পাদন, শিক্ষা, অর্থ এবং এন্টারপ্রাইজ ক্লায়েন্টদের পরিষেবা প্রদান করি। একটি অভিজ্ঞ বিক্রয় এবং প্রযুক্তিগত দলের সাথে, আমরা সুইচ এবং NICs থেকে IoT এবং কাস্টম সফ্টওয়্যার পর্যন্ত তৈরি নেটওয়ার্কিং সমাধান সরবরাহ করি - বহুভাষিক সমর্থন এবং গ্লোবাল ডেলিভারি দ্বারা সমর্থিত। গ্রাহক-প্রথম, গুণমান-চালিত, এবং উদ্ভাবন-কেন্দ্রিক।
সামঞ্জস্যতা ম্যাট্রিক্স
| NVIDIA পণ্য | Q3400-RA এর সাথে সামঞ্জস্যপূর্ণ | নোট |
|---|---|---|
| ConnectX-8 (XDR) | ✓ সম্পূর্ণ 800Gb/s | নেটিভ XDR মোড |
| ConnectX-7 (NDR) | ✓ 400Gb/s (connection-mode ndr) | মোড পরিবর্তনের প্রয়োজন |
| OSFP 800G SR/DR | ✓ | ক্লাস 8 (33W) সমর্থন |
| OSFP 400G (NDR) | ✓ | প্যাসিভ/অ্যাক্টিভ কেবল |
| UFM 3.5 | ✓ | FNM পোর্ট সংযোগ |
| NVOS / ONIE | ✓ | ZTP, NVUE, REST API |
ক্রেতা চেকলিস্ট
- র্যাক গভীরতা: 850 মিমি (33.5″) গভীরতা এবং 700-800 মিমি রেল পরিসীমা নিশ্চিত করুন
- পাওয়ার: 200-240V AC, প্রতি PSU 10A। 8 C13/C15 পাওয়ার কর্ডের জন্য পরিকল্পনা করুন
- এয়ারফ্লো: আপনার ডেটা সেন্টারের সাথে মেলে C2P (কানেক্টর-টু-পাওয়ার) এয়ারফ্লো যাচাই করুন
- অপটিক্স: প্রতি পোর্টের সংখ্যা অনুযায়ী OSFP ট্রান্সসিভার বা ব্রেকআউট কেবল অর্ডার করুন
- ব্যবস্থাপনা: সিরিয়াল কনসোল (RJ45) এবং ডুয়াল 1GbE MGT পোর্ট প্রস্তুত
- কুলিং: পরিবেষ্টিত তাপমাত্রা ≤35°C, ভাল এয়ারফ্লো ক্লিয়ারেন্স
