NVIDIA Mellanox MFP7E20-N010 200G QSFP56 SR4 অপটিক্যাল ট্রান্সিভার MPO-12 APC 50m OM4
পণ্যের বিবরণ:
| পরিচিতিমুলক নাম: | Mellanox |
| মডেল নম্বার: | MFP7E20-N010 |
| নথি: | MFP7E20-Nxxx.pdf |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিসি |
|---|---|
| মূল্য: | Negotiate |
| প্যাকেজিং বিবরণ: | বাইরের বাক্স |
| ডেলিভারি সময়: | জায় উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | প্রকল্প/ব্যাচ দ্বারা সরবরাহ |
|
বিস্তারিত তথ্য |
|||
| মডেল নং: | MFP7E20-N010 | উপাদান আকৃতি: | বৃত্তাকার তার |
|---|---|---|---|
| টেনসিল শক্তি অনুমোদিত: | 1000n <10000n | সাক্ষ্যদান: | RoHS, CE, ISO9001, VDE, CCC |
| খাপ উপাদান: | পিভিসি | দৈর্ঘ্য: | 10মি |
| ডেটা রেট: | 400 জিবি/এস | উৎপত্তি: | ভারত / ইস্রায়েল / চীন |
| বিশেষভাবে তুলে ধরা: | NVIDIA Mellanox 200G QSFP56 ট্রান্সিভার,Mellanox MFP7E20-N010 SR4 অপটিক্যাল মডিউল,QSFP56 SR4 ট্রান্সিভার MPO-12 APC |
||
পণ্যের বর্ণনা
পণ্যের সংক্ষিপ্ত বিবরণ

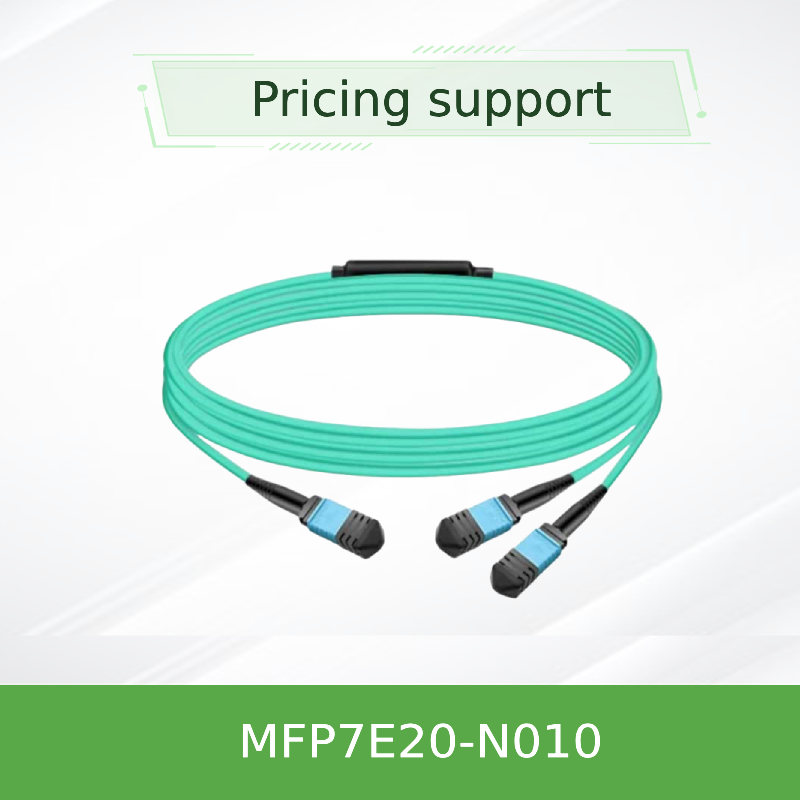

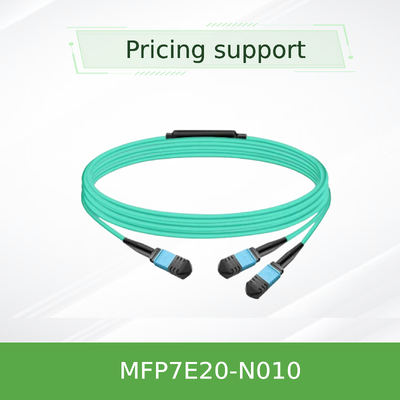

Mellanox MFP7E20-N010 একটি প্যাসিভ অপটিক্যাল স্প্লিটার কেবল যা একটি টুইন-পোর্ট OSFP 800G ট্রান্সসিভার ইন্টারফেসকে দুটি স্বাধীন 200G/400G লিঙ্কে রূপান্তর করে। একটি MPO-12/APC থেকে ডুয়াল MPO-12/APC ব্রেকআউট কনফিগারেশনে 8টি সক্রিয় মাল্টিমোড ফাইবার (50/125µm) ব্যবহার করে, এটি টপ-অফ-র্যাক সুইচগুলিকে ConnectX-7 অ্যাডাপ্টার এবং BlueField-3 DPU-এর সাথে সংযোগ করার জন্য একটি সাশ্রয়ী, কম-ক্ষতির সমাধান সরবরাহ করে। অ্যাঙ্গেলড ফিজিক্যাল কন্টাক্ট (APC) পলিশ ব্যাক রিফ্লেকশন কমিয়ে দেয়, উচ্চ-গতির PAM4 লিঙ্কে স্থিতিশীল অপারেশন নিশ্চিত করে।
মূল বৈশিষ্ট্য
- ব্রেকআউট ক্ষমতা: 1× MPO-12/APC থেকে 2× MPO-12/APC ডুয়াল 200G/400G আউটপুটের জন্য
- মাল্টিমোড ফাইবার: 50/125µm OM3 (≤30m) / OM4 (≤50m) অ্যাকোয়া LSZH জ্যাকেট সহ
- টাইপ-বি ক্রসওভার ওয়্যারিং: সরাসরি TX থেকে RX-এর সাথে সংযোগ করে স্ট্রেট-থ্রু ট্রান্সসিভার পেয়ারিংয়ের জন্য
- কম ইনসারশন লস: ≤0.35 dB + 0.0004×L (dB) প্রতি কানেক্টর এন্ড ফেস
- APC পলিশ (8°): অপটিক্যাল ব্যাক রিফ্লেকশন কমিয়ে ≥35 dB রিটার্ন লস করে
- পুশ-পুল ল্যাচিং: দ্রুত রিলিজ, ঘন পোর্টে সহজ ইনস্টলেশন
- সম্মতি: Telcordia GR-1435, IEC 61754-7, RoHS, ক্লাস 1 লেজার সুরক্ষা
- প্রোটোকল সমর্থন: InfiniBand HDR, 200G/400G ইথারনেট, NVLink
প্রযুক্তি ও ডিজাইন
MFP7E20-N010 NVIDIA-এর নির্ভুল অপটিক্যাল ইঞ্জিনিয়ারিং ব্যবহার করে। MPO-12/APC কানেক্টরগুলিতে অ্যালাইনমেন্ট হোল রয়েছে যা ট্রান্সসিভার গাইড পিনের সাথে মেলে, সঠিক ফাইবার অ্যালাইনমেন্ট নিশ্চিত করে। 8-ডিগ্রি অ্যাঙ্গেলড পলিশ ফ্রেসনেল রিফ্লেকশন দূর করে যা PAM4 মডুলেশনে সিগন্যাল বিকৃতি ঘটাতে পারে। প্রতিটি কেবল ইনসারশন লস, রিটার্ন লস এবং পোলারিটির জন্য ফ্যাক্টরিতে পরীক্ষিত। LSZH (লো স্মোক জিরো হ্যালোজেন) জ্যাকেট আগুনের পরিস্থিতিতে বিষাক্ত নির্গমন কমায়, যা ডেটা সেন্টার পরিবেশের জন্য উপযুক্ত।
সাধারণ স্থাপন
- সুইচ-টু-সার্ভার: NVIDIA Spectrum-4 বা Quantum-2 সুইচগুলিকে ConnectX-7 NICs এবং BlueField-3 DPUs-এর সাথে কম্পিউট/স্টোরেজ র্যাকে সংযোগ করুন
- 400G থেকে 2×200G ব্রেকআউট: দুটি 200G লিঙ্কে বিভক্ত করার জন্য টুইন-পোর্ট OSFP DR8 ট্রান্সসিভারের সাথে ব্যবহার করুন
- উচ্চ-কার্যকারিতা কম্পিউটিং (HPC): AI প্রশিক্ষণ ক্লাস্টার এবং ডিস্ট্রিবিউটেড স্টোরেজের জন্য কম-লেটেন্সি ইন্টারকানেকশন
- ডেটা সেন্টার ইন্টার-র্যাক: শর্ট-রিচ লিঙ্ক (50m পর্যন্ত) প্যাচ প্যানেল ইন্টিগ্রেশন সহ
সামঞ্জস্যতা
ট্রান্সসিভার: NVIDIA MMA4Z00-NS (টুইন OSFP), MMA4Z00-NS400 (OSFP), MMA1Z00-NS400 (QSFP112) - সব MPO-12/APC ইন্টারফেস সহ।
সুইচ / অ্যাডাপ্টার: NVIDIA Spectrum-4, Quantum-2, ConnectX-7, BlueField-3, এবং MPO-12/APC সহ যেকোনো 400G/200G পোর্ট যা OSFP/QSFP112 গ্রহণ করে।
ফাইবার প্রকার: মাল্টিমোড OM3 (≤30m) বা OM4 (≤50m)। অ্যাকোয়া জ্যাকেট।
সুইচ / অ্যাডাপ্টার: NVIDIA Spectrum-4, Quantum-2, ConnectX-7, BlueField-3, এবং MPO-12/APC সহ যেকোনো 400G/200G পোর্ট যা OSFP/QSFP112 গ্রহণ করে।
ফাইবার প্রকার: মাল্টিমোড OM3 (≤30m) বা OM4 (≤50m)। অ্যাকোয়া জ্যাকেট।
দ্রষ্টব্য: UPC (নীল) কানেক্টরের সাথে মেশানো যাবে না - শুধুমাত্র APC।
প্রযুক্তিগত স্পেসিফিকেশন
| প্যারামিটার | মান |
|---|---|
| পণ্যের প্রকার | প্যাসিভ অপটিক্যাল স্প্লিটার কেবল, MPO-12/APC থেকে 2×MPO-12/APC |
| ফাইবার সংখ্যা | 8 সক্রিয় (4 TX + 4 RX) + 4 নিষ্ক্রিয় শক্তি সদস্য |
| ফাইবার প্রকার | 50/125µm মাল্টিমোড OM3 (≤30m) / OM4 (≤50m) |
| কানেক্টর পলিশ | অ্যাঙ্গেলড ফিজিক্যাল কন্টাক্ট (APC), 8° |
| ইনসারশন লস (প্রতি প্রান্ত) | ≤0.35 dB + 0.0004×L (L মিটারে) |
| রিটার্ন লস | ≥35 dB |
| অপারেটিং তাপমাত্রা | 0 °C থেকে 70 °C |
| স্টোরেজ তাপমাত্রা | -40 °C থেকে 85 °C |
| আর্দ্রতা (অ-ঘনীভূত) | 10% - 85% RH |
| জ্যাকেট উপাদান | LSZH (লো স্মোক জিরো হ্যালোজেন), অ্যাকোয়া, OFNR |
| ন্যূনতম বেন্ড ব্যাসার্ধ | 30 মিমি (কেবলের যেকোনো জায়গায়) |
| কেবলের ব্যাস | 3.0 ± 0.2 মিমি |
| ওয়্যারিং টপোলজি | টাইপ-বি (ক্রসওভার) |
| নিয়ন্ত্রক | CB, cTUVus, CE, FCC ক্লাস A, ICES, RCM, VCCI, ক্লাস 1 লেজার (IEC 60825-1) |
| দৈর্ঘ্য (N010) | 10 মিটার (কাস্টম দৈর্ঘ্য উপলব্ধ) |
নির্বাচন গাইড
| অর্ডার পার্ট নম্বর | বিবরণ | দৈর্ঘ্য |
|---|---|---|
| MFP7E20-N003 | MMF, MPO-12 APC থেকে 2×MPO-12 APC | 3 মি |
| MFP7E20-N005 | MMF, MPO-12 APC থেকে 2×MPO-12 APC | 5 মি |
| MFP7E20-N007 | MMF, MPO-12 APC থেকে 2×MPO-12 APC | 7 মি |
| MFP7E20-N010 | MMF, MPO-12 APC থেকে 2×MPO-12 APC | 10 মি |
| MFP7E20-N015 | MMF, MPO-12 APC থেকে 2×MPO-12 APC | 15 মি |
| MFP7E20-N020 | MMF, MPO-12 APC থেকে 2×MPO-12 APC | 20 মি |
| MFP7E20-N030 | MMF, MPO-12 APC থেকে 2×MPO-12 APC | 30 মি |
| MFP7E20-N050 | MMF, MPO-12 APC থেকে 2×MPO-12 APC | 50 মি |
তালিকাভুক্ত নয় এমন দৈর্ঘ্যের জন্য, কাস্টম বিকল্পের জন্য আমাদের বিক্রয় দলের সাথে যোগাযোগ করুন।
মূল সুবিধা
- স্থান-দক্ষ: ব্রেকআউট ডিজাইন উচ্চ-ঘনত্বের সুইচগুলিতে পোর্ট ব্যবহার কমায়
- উচ্চতর সিগন্যাল অখণ্ডতা: APC পলিশ এবং নির্ভুল ফেরুল অ্যালাইনমেন্ট PAM4-এ বিট ত্রুটির হার কমায়
- শক্ত এবং নির্ভরযোগ্য: IL/RL, থার্মাল সাইক্লিং এবং টেনসাইল শক্তির জন্য ফ্যাক্টরিতে পরীক্ষিত
- পরিবেশ-বান্ধব: LSZH জ্যাকেট কঠোর অগ্নি নিরাপত্তা এবং পরিবেশগত মান পূরণ করে
- ভবিষ্যতের জন্য প্রস্তুত: প্রতি লেনে 200G সমর্থন করে, টুইন-পোর্ট OSFP সহ 800G পর্যন্ত স্কেলযোগ্য
সামঞ্জস্যতা ম্যাট্রিক্স
| ট্রান্সসিভার প্রকার | পোর্ট কনফিগারেশন | ডেটা রেট |
|---|---|---|
| NVIDIA MMA4Z00-NS (OSFP) | টুইন পোর্ট, 2×MPO-12 APC | 800G (2×400G) |
| NVIDIA MMA4Z00-NS400 (OSFP) | একক পোর্ট, MPO-12 APC | 400G |
| NVIDIA MMA1Z00-NS400 (QSFP112) | একক পোর্ট, MPO-12 APC | 400G |
| তৃতীয় পক্ষের OSFP/QSFP112 | MPO-12 APC ইন্টারফেস | 200G/400G (IL যাচাই করুন) |
মূল তথ্য
পার্ট নম্বর: MFP7E20-N010
কানেক্টর প্রকার: MPO-12/APC (মহিলা)
ব্রেকআউট অনুপাত: 1 → 2 (ডুয়াল 200G/400G)
সর্বোচ্চ পৌঁছানো: 50 মি (OM4), 30 মি (OM3)
ফাইবার কোর: 50/125µm মাল্টিমোড
প্রোটোকল: ইথারনেট, InfiniBand, NVLink
ক্রেতা চেকলিস্ট
- নিশ্চিত করুন আপনার ট্রান্সসিভার পোর্ট MPO-12/APC (UPC নয়)
- প্রয়োজনীয় কেবলের দৈর্ঘ্য যাচাই করুন (N010 = 10m)
- আপনার ফাইবার প্ল্যান্ট OM3 বা OM4 মাল্টিমোড কিনা তা নিশ্চিত করুন
- আপনার সুইচ/অ্যাডাপ্টার টাইপ-বি পোলারিটি সমর্থন করে কিনা তা পরীক্ষা করুন
- আপনার লিঙ্কের ইনসারশন লস বাজেট পর্যালোচনা করুন (প্যাচ প্যানেল সহ)
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন: MFP7E20-N010 এবং একটি স্ট্যান্ডার্ড MPO-12 কেবলের মধ্যে পার্থক্য কী?
উত্তর: এটি একটি 1-টু-2 স্প্লিটার কেবল যা টাইপ-বি ক্রসওভার সহ, বিশেষভাবে একটি টুইন-পোর্ট OSFP 800G ট্রান্সসিভারকে দুটি 200G/400G লিঙ্কে বিভক্ত করার জন্য ডিজাইন করা হয়েছে। স্ট্যান্ডার্ড MPO কেবলগুলি সাধারণত স্ট্রেট-থ্রু হয়।
প্রশ্ন: আমি কি এই কেবলটি 100G বা 40G ট্রান্সসিভারের সাথে ব্যবহার করতে পারি?
উত্তর: না, এটি 200G/400G PAM4 সিগন্যালিংয়ের জন্য অপ্টিমাইজ করা হয়েছে। এটি লিগ্যাসি NRZ অপটিক্সের জন্য ইনসারশন লস প্রয়োজনীয়তা পূরণ নাও করতে পারে।
প্রশ্ন: সর্বোচ্চ সমর্থিত দূরত্ব কত?
উত্তর: OM4 ফাইবারের উপর দিয়ে 50 মিটার (দুটি প্যাচ প্যানেল সংযোগ সহ)। OM3 এর জন্য, সীমা হল 30 মিটার।
প্রশ্ন: কেবলটি কি QSFP-DD বা SFP-DD এর সাথে সামঞ্জস্যপূর্ণ?
উত্তর: এটি MPO-12/APC ট্রান্সসিভারের সাথে ইন্টারফেস করে; QSFP-DD এবং SFP-DD সাধারণত ভিন্ন কানেক্টর ব্যবহার করে (যেমন, MPO-16 বা LC)। অনুগ্রহ করে আপনার ট্রান্সসিভারের প্রকার যাচাই করুন।
পরিচালনার সতর্কতা
- দূষণ রোধ করার জন্য ইনস্টলেশনের মুহূর্ত পর্যন্ত কানেক্টরে ডাস্ট ক্যাপ রাখুন
- সংযোগ করার আগে অনুমোদিত অপটিক্যাল ক্লিনার দিয়ে কেবলের ফেরুল এবং ট্রান্সসিভার রিসেপ্টেবল উভয়ই পরিষ্কার করুন
- 30 মিমি ন্যূনতম ব্যাসার্ধের চেয়ে বেশি বাঁকবেন না
- তরল বা দ্রাবকের সংস্পর্শ এড়িয়ে চলুন; LSZH জ্যাকেট সব পদার্থের জন্য রাসায়নিক-প্রতিরোধী নয়
- পরিচালনার সময় স্ট্যান্ডার্ড ESD সতর্কতা পর্যবেক্ষণ করুন (যদিও কেবলটি প্যাসিভ, এটি ESD-সংবেদনশীল ট্রান্সসিভারের সাথে সংযোগ করে)
