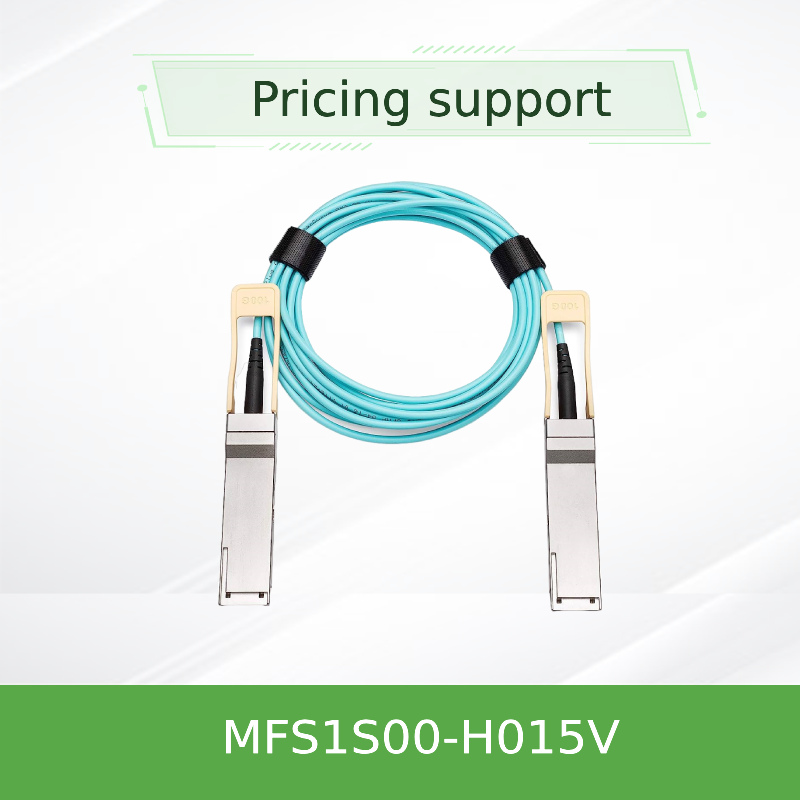

NVIDIA SN3700/SN4600 সুইচের জন্য 200G QSFP56 অ্যাক্টিভ অপটিক্যাল কেবল MFS1S00-H015V
পণ্যের বিবরণ:
| পরিচিতিমুলক নাম: | Mellanox |
| মডেল নম্বার: | MFS1S00-H015V |
| নথি: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিসি |
|---|---|
| মূল্য: | Negotiate |
| প্যাকেজিং বিবরণ: | বাইরের বাক্স |
| ডেলিভারি সময়: | জায় উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | প্রকল্প/ব্যাচ দ্বারা সরবরাহ |
|
বিস্তারিত তথ্য |
|||
| প্রাপ্যতা: | স্টক | ওয়ারেন্টি: | 1 বছর |
|---|---|---|---|
| অবস্থা: | নতুন এবং অরিজিনাল | প্রযুক্তি: | ইনফিনিব্যান্ড |
| টাইপ: | মেলানক্স এওসি কেবল | তারের দৈর্ঘ্য: | 15 মিটার |
| মডেল: | MFS1S00-H015V | ||
| বিশেষভাবে তুলে ধরা: | NVIDIA সুইচের জন্য 200G QSFP56 অপটিক্যাল কেবল,ওয়ারেন্টি সহ QSFP56 অ্যাক্টিভ অপটিক্যাল কেবল,NVIDIA SN3700 SN4600 সামঞ্জস্যপূর্ণ অপটিক্যাল কেবল |
||
পণ্যের বর্ণনা
NVIDIA SN3700/SN4600 সুইচগুলির জন্য 200G QSFP56 অ্যাক্টিভ অপটিক্যাল ক্যাবল
দ্যNVIDIA MFS1S00-H015Vএটি একটি উচ্চ-পারফরম্যান্স 200Gb/s QSFP56 অ্যাক্টিভ অপটিক্যাল ক্যাবল (AOC) যা ডেটা সেন্টারে স্বল্প পরিসরের ইন্টারকানেকশনের জন্য ডিজাইন করা হয়েছে।এই ভিসিএসইএল-ভিত্তিক মাল্টিমোড ফাইবার এওসি 4 × 50Gb / s PAM4 মডুলেশন সমর্থন করে এবং নির্ভরযোগ্য সরবরাহ করেইনফিনিব্যান্ড এইচডিআর এবং ২০০ গিগাবাইট ইথারনেট সিস্টেমের জন্য শক্তি-সঞ্চয়ী সংযোগ।
পণ্যের সংক্ষিপ্ত বিবরণ
NVIDIA MFS1S00-H015V হল একটি QSFP56 VCSEL-ভিত্তিক সক্রিয় অপটিক্যাল ক্যাবল যা মাল্টিমোড ফাইবারের মাধ্যমে 200Gb / s সমষ্টিগত ব্যান্ডউইথ সরবরাহ করে। এটি প্রতিটি প্রান্তে চারটি স্বাধীন অপটিক্যাল ট্রান্সিভারকে সংহত করে,প্রতিটি PAM4 মডুলেশন সহ 50Gb/s পর্যন্ত গতিতে কাজ করে. SFF-8665 এবং SFF-8636 স্ট্যান্ডার্ডগুলির সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ, এই তারটি রিটাইমিং সক্ষম করে প্রতি প্রান্তে কেবলমাত্র 5.0W সাধারণ শক্তি খরচ করার সময় গরম-প্লাগযোগ্য ইনস্টলেশন এবং I2C পরিচালনা সমর্থন করে।
মূল বৈশিষ্ট্য
- ডেটা রেটঃ200Gb/s পর্যন্ত (4× 50Gb/s PAM4)
- প্রোটোকল সমর্থনঃইনফিনিব্যান্ড এইচডিআর, ২০০ গিগাবাইট
- পরিধিঃমাল্টি-মোড ফাইবারের উপর ১০০ মিটার পর্যন্ত
- কম শক্তিঃ5.0W প্রচলিত প্রতি প্রান্তে (রিটাইমিং সহ)
- গরম-প্লাগযোগ্যঃQSFP56 ফর্ম ফ্যাক্টর, SFF-8665 মেনে চলতে হবে
- ব্যবস্থাপনা:এসএফএফ-৮৬৩৬ আই২সি ইন্টারফেস ডিডিএমের সাথে
- প্রোগ্রামযোগ্যঃRx আউটপুট ব্যাপ্তি & প্রাক-উত্তেজনা
- সম্মতিঃRoHS, ক্লাস 1 লেজার নিরাপত্তা
প্রযুক্তি ও নকশা
MFS1S00-H015V উচ্চ গতির মাল্টিমোড ফাইবারের সাথে মিলিত 850nm তরঙ্গদৈর্ঘ্যের VCSEL (ভার্টিকাল কেভিটি সারফেস-ইমিটিং লেজার) প্রযুক্তি ব্যবহার করে।প্রতিটি লেন উভয় প্রেরণ এবং গ্রহণ পথ জন্য স্বাধীন retiming বৈশিষ্ট্য, উচ্চতর সংকেত অখণ্ডতা সক্ষম করে। ক্যাবল অপটিক্যাল শক্তি, তাপমাত্রা, ভোল্টেজ, এবং পক্ষপাত বর্তমানের রিয়েল-টাইম ট্র্যাকিং জন্য ডিজিটাল ডায়াগনস্টিক মনিটরিং (ডিডিএম) সংহত করে,প্রোগ্রামযোগ্য Tx সমীকরণ এবং Rx আউটপুট ব্যাপ্তি/পূর্ব-প্রতিফলন সূক্ষ্ম সুরক্ষার জন্য.
সাধারণ মোতায়েন
- ইনফিনিব্যান্ড এইচডিআর কাপড়:এইচপিসি ক্লাস্টারে সার্ভার এবং স্টোরেজের সাথে সুইচগুলি সংযুক্ত করুন
- 200GbE সমষ্টিঃলিঙ্ক SN3700 এবং SN4600 সুইচগুলি শীর্ষ-র্যাক বা পাতা-পিঠের আর্কিটেকচারে
- ডাটা সেন্টার ইন্টারকানেকশনঃর্যাকের মধ্যে বা একটি সারির মধ্যে সংক্ষিপ্ত পরিসরে (১০০ মিটার পর্যন্ত) সংযোগ
- এআই/এমএল প্রশিক্ষণ ক্লাস্টারঃজিপিইউ ভিত্তিক সিস্টেমের জন্য কম বিলম্ব, উচ্চ ব্যান্ডউইথ সংযোগ
সামঞ্জস্য
সুইচঃএনভিআইডিআইএ স্পেকট্রাম এসএন ৩৭০০, এসএন ৪৬০০ সিরিজ এবং অন্যান্য কিউএসএফপি ৫৬ সজ্জিত সুইচ ২০০জি ইনফিনিব্যান্ড বা ইথারনেট সমর্থন করে।
অ্যাডাপ্টার / ডিপিইউ:কানেক্টএক্স-৬, কানেক্টএক্স-৭, ব্লুফিল্ড-২/৩ ক্যুইএসএফপি-৫৬ পোর্ট সহ।
প্রোটোকল:ইনফিনিব্যান্ড এইচডিআর (100G/200G) এবং 200GbE (IEEE 802.3bs) ।
অ্যাডাপ্টার / ডিপিইউ:কানেক্টএক্স-৬, কানেক্টএক্স-৭, ব্লুফিল্ড-২/৩ ক্যুইএসএফপি-৫৬ পোর্ট সহ।
প্রোটোকল:ইনফিনিব্যান্ড এইচডিআর (100G/200G) এবং 200GbE (IEEE 802.3bs) ।
সামঞ্জস্যতা সিস্টেম-নির্ভরশীল; বৈধ কনফিগারেশনের জন্য সিস্টেম স্তরের পণ্য যোগ্যতা প্রতিবেদন দেখুন।
বিশেষ উল্লেখ
| প্যারামিটার | মূল্য |
|---|---|
| পণ্যের ধরন | অ্যাক্টিভ অপটিক্যাল ক্যাবল (AOC), QSFP56 |
| ডেটা রেট | 200 গিগাবাইট/সেকেন্ড (4× 50 গিগাবাইট/সেকেন্ড PAM4) |
| ফাইবারের ধরন | মাল্টি-মোড (এমএমএফ) |
| তরঙ্গদৈর্ঘ্য | ৮৫০ এনএম ভিসিএসইএল |
| পরিসীমা (OM3/OM4) | ১০০ মিটার পর্যন্ত |
| সরবরাহ ভোল্টেজ | 3.3V (3.135V - 3.465V) |
| পাওয়ার ডিসিপ্যাশন (প্রতিটি প্রান্তে, পুনরায় টাইমিং সহ) | 5.0W সাধারণ |
| অপারেটিং কেস তাপমাত্রা | 0 °C থেকে 70 °C |
| সংরক্ষণ তাপমাত্রা | -৪০ °সি থেকে ৮৫ °সি |
| আপেক্ষিক আর্দ্রতা (অপারেটিং) | ৫-৮৫% |
| সংযোগকারী প্রকার | QSFP56 (SFF-8665-এর সাথে সামঞ্জস্যপূর্ণ) |
| ম্যানেজমেন্ট ইন্টারফেস | I2C (SFF-8636) |
| ডিজিটাল ডায়গনিস্টিক (ডিডিএম) | Tx/Rx ক্ষমতা, তাপমাত্রা, ভোল্টেজ, বিভাজক বর্তমান |
| নিয়ন্ত্রক | CB, cTUVus, CE, FCC ক্লাস A, ICES, RCM, VCCI, ক্লাস 1 লেজার |
| দৈর্ঘ্য (H015V) | ১৫ মিটার |
নির্বাচন নির্দেশিকা
| অর্ডার করা অংশের নম্বর | বর্ণনা | দৈর্ঘ্য |
|---|---|---|
| MFS1S00-H003V | 200G QSFP56 AOC, IB HDR / 200GbE | ৩ মিটার |
| MFS1S00-H005V | 200G QSFP56 AOC, IB HDR / 200GbE | ৫ মিটার |
| MFS1S00-H010V | 200G QSFP56 AOC, IB HDR / 200GbE | ১০ মিটার |
| MFS1S00-H015V | 200G QSFP56 AOC, IB HDR / 200GbE | ১৫ মিটার |
| MFS1S00-H020V | 200G QSFP56 AOC, IB HDR / 200GbE | ২০ মিটার |
| MFS1S00-H030V | 200G QSFP56 AOC, IB HDR / 200GbE | ৩০ মিটার |
| MFS1S00-H050V | 200G QSFP56 AOC, IB HDR / 200GbE | ৫০ মিটার |
| MFS1S00-H100V | 200G QSFP56 AOC, IB HDR / 200GbE | ১০০ মিটার |
অন্যান্য দৈর্ঘ্য বা কাস্টম বিকল্পের জন্য, আমাদের বিক্রয় দলের সাথে যোগাযোগ করুন।
সুবিধা
- বিস্তৃত পরিধিঃপ্যাসিভ কপার ডিএসির তুলনায় উল্লেখযোগ্যভাবে দীর্ঘ, 100 মিটার পর্যন্ত
- কম শক্তি খরচঃ5.0W প্রতি প্রান্তে ডাটা সেন্টারের সামগ্রিক শক্তি বাজেট হ্রাস করে
- নমনীয় হার নির্বাচনঃরেট সেলেক্টের মাধ্যমে NRZ (EDR) এবং PAM4 (HDR) উভয় মোড সমর্থন করে
- শক্তিশালী সংকেত অখণ্ডতা:প্রোগ্রামযোগ্য ইকুয়ালাইজেশন এবং রিটাইমিং নির্ভরযোগ্য লিঙ্ক কর্মক্ষমতা নিশ্চিত করে
- সহজ প্রয়োগঃগরম-প্লাগযোগ্য QSFP56 ফর্ম ফ্যাক্টর ধাক্কা-ট্রল লক সহ
সেবা ও সহায়তা
অনুমোদিত এনভিআইডিআইএ মেলানক্স অংশীদার হিসাবে, হংকং স্টারসার্জ গ্রুপ নিম্নলিখিতগুলি সরবরাহ করেঃ
- ইনফিনিব্যান্ড এবং ইথারনেট ফ্যাব্রিক ডিজাইনের জন্য প্রাক বিক্রয় প্রযুক্তিগত পরামর্শ
- রিয়েল-টাইম ট্র্যাকিং এবং কাস্টমস ক্লিয়ারেন্স সমর্থন সহ বিশ্বব্যাপী সরবরাহ
- উত্পাদন ত্রুটির বিরুদ্ধে 1 বছরের স্ট্যান্ডার্ড গ্যারান্টি
- এনভিআইডিআইএ সুইচ এবং অ্যাডাপ্টার প্ল্যাটফর্মগুলির জন্য ফার্মওয়্যার সামঞ্জস্যের পরামর্শ
- ই-মেইল বা ফোনের মাধ্যমে বহুভাষিক সহায়তা (ইংরেজি, ম্যান্ডারিন, ক্যান্টোনিজ)
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন: AOC এবং DAC এর মধ্যে পার্থক্য কি?
উত্তরঃ একটি এওসি (অ্যাক্টিভ অপটিক্যাল ক্যাবল) প্যাসিভ তামার ডিএসি (সাধারণত ≤5 মিটার) এর চেয়ে দীর্ঘ পরিসীমা (100 মিটার পর্যন্ত) অর্জনের জন্য ইন্টিগ্রেটেড ট্রান্সিভার সহ অপটিক্যাল ফাইবার ব্যবহার করে,যখন কম ওজন এবং ভাল ইএমআই অনাক্রম্যতা প্রস্তাব.
প্রশ্ন: আমি কি এই ক্যাবলটি ১০০ জি বা ৪০ জি সুইচ দিয়ে ব্যবহার করতে পারি?
উত্তরঃ হ্যাঁ, এটি 100G বা 40G অ্যাপ্লিকেশনগুলির জন্য NRZ মোডে (25.78125 গিগাবাইট / সেকেন্ড) কাজ করতে পারে, তবে এটি 200G PAM4 এর জন্য অনুকূলিত। হার নির্বাচন রেজিস্টারগুলি সেই অনুযায়ী কনফিগার করা আবশ্যক।
প্রশ্ন: এই তারের বাঁক ব্যাসার্ধ কত?
উঃ ন্যূনতম বাঁক ব্যাসার্ধ ৩০ মিমি।
প্রশ্নঃ তারের গরম-প্লাগযোগ্য?
উত্তরঃ হ্যাঁ, এটি সম্পূর্ণরূপে গরম-প্লাগযোগ্য এবং হোস্ট সিস্টেমটি বন্ধ না করে লাইভ সন্নিবেশ / অপসারণ সমর্থন করে।
হ্যান্ডলিং সতর্কতা
- দূষণ প্রতিরোধ করার জন্য সংযোগকারীগুলিতে সুরক্ষা ধুলো ক্যাপগুলি ইনস্টলেশন পর্যন্ত রাখুন
- কম সন্নিবেশ ক্ষতি নিশ্চিত করার জন্য সমন্বয় করার আগে অনুমোদিত অপটিক্যাল সংযোগকারী ক্লিনার ব্যবহার করুন
- 30 মিমি সর্বনিম্ন বাঁক ব্যাসার্ধের চেয়ে বেশি ক্যাবল বাঁকানো এড়িয়ে চলুন
- ইনস্টলেশন এবং হ্যান্ডলিংয়ের সময় স্ট্যান্ডার্ড ইএসডি সতর্কতা অনুসরণ করুন
- সংযোজকগুলি টানবেন না; সন্নিবেশ / অপসারণের জন্য টান-ট্যাব বা লক ব্যবহার করুন
হংকং স্টারসার্জ গ্রুপ সম্পর্কে
হংকং স্টারসার্জ গ্রুপ কোং লিমিটেডনেটওয়ার্ক হার্ডওয়্যার, আইটি পরিষেবা এবং সিস্টেম ইন্টিগ্রেশন সমাধানগুলির একটি প্রযুক্তি-চালিত সরবরাহকারী। ২০০৮ সাল থেকে, আমরা সুইচ, এনআইসি,ওয়্যারলেস অ্যাক্সেস পয়েন্টআমাদের অভিজ্ঞ বিক্রয় এবং প্রযুক্তিগত দলগুলি সরকার, স্বাস্থ্যসেবা, উত্পাদন, শিক্ষা, অর্থ এবং উদ্যোগের মতো বিভিন্ন শিল্পকে সমর্থন করে।আমরা কাস্টমাইজড সমাধান সরবরাহ করি, বিশ্বব্যাপী সরবরাহ এবং বহুভাষিক সহায়তা - সবই নির্ভরযোগ্যতা, কর্মক্ষমতা এবং স্কেলযোগ্যতার জন্য গ্রাহকের প্রথম প্রতিশ্রুতির উপর নির্মিত।
মূল তথ্য
- পার্ট নম্বরঃMFS1S00-H015V
- ফর্ম ফ্যাক্টরঃQSFP56 (SFF-8665)
- ডেটা রেটঃ200 গিগাবাইট/সেকেন্ড (4×50G PAM4)
- পরিধিঃ১০০ মিটার পর্যন্ত (OM4)
- প্রোটোকল:ইনফিনিব্যান্ড এইচডিআর, ২০০ গিগাবাইট
- শক্তিঃ5.0W প্রতি প্রান্তে সাধারণ
সামঞ্জস্যতা ম্যাট্রিক্স
| ডিভাইসের ধরন | সমর্থিত প্ল্যাটফর্ম |
|---|---|
| ইনফিনিব্যান্ড সুইচ | এনভিডিয়া কোয়ান্টাম-২, এসবি৭৮০০, এসবি৭৯০০ সিরিজ |
| ইথারনেট সুইচ | এনভিডিয়া স্পেকট্রাম এসএন৩৭০০, এসএন৪৬০০, এসএন৪৭০০ |
| অ্যাডাপ্টার / ডিপিইউ | কানেক্টএক্স-৬, কানেক্টএক্স-৭, ব্লুফিল্ড-২/৩ |
| তৃতীয় পক্ষ | QSFP56-সজ্জিত সুইচ 200G সমর্থন করে (সম্মতি যাচাই করুন) |
ক্রেতার চেকলিস্ট
- আপনার সুইচ/অ্যাডাপ্টার পোর্ট QSFP56 এবং 200G PAM4 বা NRZ সমর্থন করে তা নিশ্চিত করুন
- প্রয়োজনীয় তারের দৈর্ঘ্য যাচাই করুন (H015V = 15m)
- আপনার সিস্টেম প্রয়োজনীয় প্রোটোকল (InfiniBand HDR বা 200GbE) সমর্থন করে তা নিশ্চিত করুন
- QSFP56 মডিউলের জন্য শক্তি বাজেট এবং শীতলতা পরীক্ষা করুন
- বৈধ কনফিগারেশনের জন্য সিস্টেম স্তরের যোগ্যতা প্রতিবেদন পর্যালোচনা করুন
