মেলানক্স এমএফএস১এস১০০-এইচ০২০ভি ২০০জি এওসি ০ ভিসিএসইএল এমএমএফ, ২০ মি, হট-প্লাগযোগ্য কিউএসএফপি৫৬
পণ্যের বিবরণ:
| পরিচিতিমুলক নাম: | Mellanox |
| মডেল নম্বার: | MFS1S00-H020V |
| নথি: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিসি |
|---|---|
| মূল্য: | Negotiate |
| প্যাকেজিং বিবরণ: | বাইরের বাক্স |
| ডেলিভারি সময়: | জায় উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | প্রকল্প/ব্যাচ দ্বারা সরবরাহ |
|
বিস্তারিত তথ্য |
|||
| প্রাপ্যতা: | স্টক | ওয়ারেন্টি: | 1 বছর |
|---|---|---|---|
| অবস্থা: | নতুন এবং অরিজিনাল | প্রযুক্তি: | ইনফিনিব্যান্ড |
| ডেটা রেট: | 200 গিগাবাইট/এস পর্যন্ত | সংযোগকারী প্রকার: | QSFP56 |
| আইবিটিএ: | আইবি এইচডিআর | মড্যুলেশন: | 4x 50Gb/s PAM4 |
| গতি: | 200 গিগাবাইট/এস পর্যন্ত | দৈর্ঘ্য: | 20 মি |
| পণ্য: | MFS1S00-H020V | ||
| বিশেষভাবে তুলে ধরা: | Mellanox 200G AOC ক্যাবল,QSFP56 VCSEL MMF ক্যাবল,হট-প্লাগযোগ্য ২০ মিটার এওসি ক্যাবল |
||
পণ্যের বর্ণনা

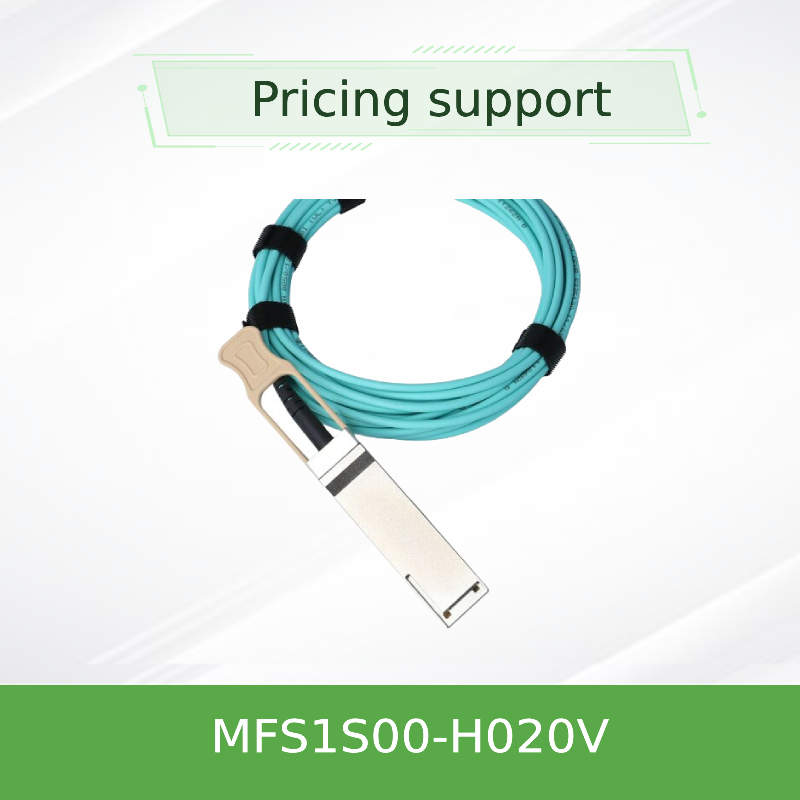

MFS1S00-H020V 200G QSFP56 অ্যাক্টিভ অপটিক্যাল ক্যাবল
ইনফিনিব্যান্ড এইচডিআর এবং ২০০ গিগাবাইটের জন্য ভিসিএসইএল ভিত্তিক এমএমএফ এওসি - ২০ মিটার দৈর্ঘ্য
NVIDIA MFS1S00-H020V একটি উচ্চ-কার্যকারিতা 200Gb/s QSFP56 সক্রিয় অপটিক্যাল ক্যাবল (AOC) যা ডেটা সেন্টারে স্বল্প পরিসরের ইন্টারকানেকশনগুলির জন্য ডিজাইন করা হয়েছে। এটি 4 × 50Gb/s PAM4 মডুলেশন সমর্থন করে,বৈশিষ্ট্য প্রতি লেনের জন্য নির্বাচনযোগ্য পুনরায় সময় নির্ধারণ, এবং ইনফিনিব্যান্ড এইচডিআর এবং 200 গিগাবাইট ইথারনেট সিস্টেমের জন্য নির্ভরযোগ্য, শক্তি-দক্ষ সংযোগ সরবরাহ করে।
পণ্যের সংক্ষিপ্ত বিবরণ
NVIDIA MFS1S00-H020V হল একটি QSFP56 VCSEL-ভিত্তিক সক্রিয় অপটিক্যাল ক্যাবল (AOC) যা মাল্টিমোড ফাইবারের মাধ্যমে 200Gb / s সমষ্টিগত ব্যান্ডউইথ সরবরাহ করে। এটি প্রতি প্রান্তে চারটি স্বাধীন অপটিক্যাল ট্রান্সিভারকে সংহত করে,প্রতিটি 50Gb / s পর্যন্ত PAM4 মডুলেশন দিয়ে কাজ করে। ক্যাবলটি SFF-8665 এবং SFF-8636 মানগুলির সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ, গরম-প্লাগযোগ্য ইনস্টলেশন এবং I2C পরিচালনা সমর্থন করে।একটি সাধারণ শক্তি খরচ মাত্র 5.0W প্রতি প্রান্তে (রিটাইমিং সক্ষম সহ), এটি 100 মিটার পর্যন্ত লিঙ্কগুলির জন্য তামার তারের একটি শক্তি-কার্যকর বিকল্প সরবরাহ করে।
মূল বৈশিষ্ট্য
- ডেটা রেটঃ ২০০ গিগাবাইট/সেকেন্ড পর্যন্ত (৪×৫০ গিগাবাইট/সেকেন্ড PAM4)
- প্রোটোকল সমর্থনঃ ইনফিনিব্যান্ড এইচডিআর, 200GbE
- ব্যাপ্তিঃ মাল্টি-মোড ফাইবারের উপর 100 মিটার পর্যন্ত
- কম শক্তিঃ প্রতি প্রান্তে 5.0W (রিটাইমিং সহ)
- গরম-প্লাগযোগ্যঃ QSFP56 ফর্ম ফ্যাক্টর, SFF-8665 মেনে চলে
- ব্যবস্থাপনাঃ SFF-8636 DDM এর সাথে I2C ইন্টারফেস
- প্রোগ্রামযোগ্যঃ Rx আউটপুট ব্যাপ্তি & প্রাক-প্রতিফলন
- সম্মতিঃ RoHS, ক্লাস 1 লেজার নিরাপত্তা
প্রযুক্তি ও নকশা
MFS1S00-H020V 850nm তরঙ্গদৈর্ঘ্যের VCSEL (ভার্টিকাল কেভিটি সারফেস-ইমিটিং লেজার) প্রযুক্তি ব্যবহার করে, উচ্চ গতির মাল্টিমোড ফাইবারের সাথে যুক্ত।প্রতিটি লেন উভয় প্রেরণ এবং গ্রহণ পথ জন্য স্বাধীন retiming বৈশিষ্ট্যএই ক্যাবলটি অপটিক্যাল পাওয়ার, তাপমাত্রা, ভোল্টেজ এবং পক্ষপাত প্রবাহের রিয়েল-টাইম ট্র্যাকিংয়ের জন্য ডিজিটাল ডায়াগনস্টিক মনিটরিং (ডিডিএম) সংহত করে।প্রোগ্রামযোগ্য Tx সমীকরণ এবং Rx আউটপুট ব্যাপ্তি / প্রাক জোর বিভিন্ন হোস্ট বোর্ডের অবস্থার জন্য সূক্ষ্ম সুরক্ষা দেয়.
সাধারণ মোতায়েন
- ইনফিনিব্যান্ড এইচডিআর ফ্যাব্রিকঃ এইচপিসি ক্লাস্টারে সার্ভার এবং স্টোরেজের সাথে সুইচগুলি সংযুক্ত করুন
- 200GbE সমষ্টিঃ শীর্ষ-রেক বা পাতা-পিঠের স্থাপত্যগুলিতে SN3700 এবং SN4600 সুইচগুলি লিঙ্ক করুন
- ডেটা সেন্টার ইন্টারকানেকশনঃ র্যাকের মধ্যে বা একটি সারির মধ্যে সংক্ষিপ্ত পরিসীমা (১০০ মিটার পর্যন্ত) সংযোগ
- এআই/এমএল প্রশিক্ষণ ক্লাস্টারঃ GPU-ভিত্তিক সিস্টেমের জন্য কম বিলম্ব, উচ্চ ব্যান্ডউইথ সংযোগ
সামঞ্জস্য
সুইচঃ এনভিআইডিআইএ স্পেকট্রাম এসএন ৩৭০০, এসএন ৪৬০০ সিরিজ এবং অন্যান্য কিউএসএফপি ৫৬ সজ্জিত সুইচ যা ২০০জি ইনফিনিব্যান্ড বা ইথারনেট সমর্থন করে।
অ্যাডাপ্টার / ডিপিইউ: কানেক্টএক্স-৬, কানেক্টএক্স-৭, ব্লুফিল্ড-২/৩, ক্যুইএসএফপি-৫৬ পোর্ট সহ।
প্রোটোকলঃ ইনফিনিব্যান্ড এইচডিআর (100G/200G) এবং 200GbE (IEEE 802.3bs) ।
সামঞ্জস্যতা সিস্টেম-নির্ভরশীল; বৈধ কনফিগারেশনের জন্য সিস্টেম স্তরের পণ্য যোগ্যতা প্রতিবেদন দেখুন।
বিশেষ উল্লেখ
| প্যারামিটার | মূল্য |
|---|---|
| পণ্যের ধরন | অ্যাক্টিভ অপটিক্যাল ক্যাবল (AOC), QSFP56 |
| ডেটা রেট | 200 গিগাবাইট/সেকেন্ড (4× 50 গিগাবাইট/সেকেন্ড PAM4) |
| ফাইবারের ধরন | মাল্টি-মোড (এমএমএফ) |
| তরঙ্গদৈর্ঘ্য | ৮৫০ এনএম ভিসিএসইএল |
| পরিসীমা (OM3/OM4) | ১০০ মিটার পর্যন্ত |
| সরবরাহ ভোল্টেজ | 3.3V (3.135V - 3.465V) |
| পাওয়ার ডিসিপ্যাশন (প্রতিটি প্রান্তে, পুনরায় টাইমিং সহ) | 5.0W সাধারণ |
| অপারেটিং কেস তাপমাত্রা | 0 °C থেকে 70 °C |
| সংরক্ষণ তাপমাত্রা | -৪০ °সি থেকে ৮৫ °সি |
| আপেক্ষিক আর্দ্রতা (অপারেটিং) | ৫-৮৫% |
| সংযোগকারী প্রকার | QSFP56 (SFF-8665-এর সাথে সামঞ্জস্যপূর্ণ) |
| ম্যানেজমেন্ট ইন্টারফেস | I2C (SFF-8636) |
| ডিজিটাল ডায়গনিস্টিক (ডিডিএম) | Tx/Rx ক্ষমতা, তাপমাত্রা, ভোল্টেজ, বিভাজক বর্তমান |
| নিয়ন্ত্রক | CB, cTUVus, CE, FCC ক্লাস A, ICES, RCM, VCCI, ক্লাস 1 লেজার |
| দৈর্ঘ্য (H020V) | ২০ মিটার |
নির্বাচন নির্দেশিকা
| অর্ডার করা অংশের নম্বর | বর্ণনা | দৈর্ঘ্য |
|---|---|---|
| MFS1S00-H003V | 200G QSFP56 AOC, IB HDR / 200GbE | ৩ মিটার |
| MFS1S00-H005V | 200G QSFP56 AOC, IB HDR / 200GbE | ৫ মিটার |
| MFS1S00-H010V | 200G QSFP56 AOC, IB HDR / 200GbE | ১০ মিটার |
| MFS1S00-H015V | 200G QSFP56 AOC, IB HDR / 200GbE | ১৫ মিটার |
| MFS1S00-H020V | 200G QSFP56 AOC, IB HDR / 200GbE | ২০ মিটার |
| MFS1S00-H030V | 200G QSFP56 AOC, IB HDR / 200GbE | ৩০ মিটার |
| MFS1S00-H050V | 200G QSFP56 AOC, IB HDR / 200GbE | ৫০ মিটার |
| MFS1S00-H100V | 200G QSFP56 AOC, IB HDR / 200GbE | ১০০ মিটার |
অন্যান্য দৈর্ঘ্য বা কাস্টম বিকল্পের জন্য, আমাদের বিক্রয় দলের সাথে যোগাযোগ করুন।
সুবিধা
- প্রসারিত পরিসীমাঃ প্যাসিভ তামার ডিএসিগুলির তুলনায় উল্লেখযোগ্যভাবে দীর্ঘ, 100 মিটার পর্যন্ত
- কম শক্তি খরচঃ প্রতি প্রান্তে 5.0W সামগ্রিক ডেটা সেন্টার শক্তি বাজেট হ্রাস করে
- নমনীয় হার নির্বাচনঃ হার নির্বাচন মাধ্যমে NRZ (EDR) এবং PAM4 (HDR) উভয় মোড সমর্থন করে
- শক্তিশালী সংকেত অখণ্ডতাঃ প্রোগ্রামযোগ্য সমীকরণ এবং পুনরায় টাইমিং নির্ভরযোগ্য লিঙ্ক কর্মক্ষমতা নিশ্চিত করে
- সহজ স্থাপনার জন্যঃ গরম-প্লাগযোগ্য QSFP56 ফর্ম ফ্যাক্টর
সেবা ও সহায়তা
অনুমোদিত এনভিআইডিআইএ মেলানক্স অংশীদার হিসাবে, হংকং স্টারসার্জ গ্রুপ নিম্নলিখিতগুলি সরবরাহ করেঃ
- ইনফিনিব্যান্ড এবং ইথারনেট ফ্যাব্রিক ডিজাইনের জন্য প্রাক বিক্রয় প্রযুক্তিগত পরামর্শ
- রিয়েল-টাইম ট্র্যাকিং এবং কাস্টমস ক্লিয়ারেন্স সমর্থন সহ বিশ্বব্যাপী সরবরাহ
- উত্পাদন ত্রুটির বিরুদ্ধে 1 বছরের স্ট্যান্ডার্ড গ্যারান্টি
- এনভিআইডিআইএ সুইচ এবং অ্যাডাপ্টার প্ল্যাটফর্মগুলির জন্য ফার্মওয়্যার সামঞ্জস্যের পরামর্শ
- ই-মেইল বা ফোনের মাধ্যমে বহুভাষিক সহায়তা (ইংরেজি, ম্যান্ডারিন, ক্যান্টোনিজ)
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন: AOC এবং DAC এর মধ্যে পার্থক্য কি?
উত্তরঃ একটি এওসি (অ্যাক্টিভ অপটিক্যাল ক্যাবল) প্যাসিভ তামার ডিএসি (সাধারণত ≤5 মিটার) এর চেয়ে দীর্ঘ পরিসীমা (100 মিটার পর্যন্ত) অর্জনের জন্য ইন্টিগ্রেটেড ট্রান্সিভার সহ অপটিক্যাল ফাইবার ব্যবহার করে,যখন কম ওজন এবং ভাল ইএমআই অনাক্রম্যতা প্রস্তাব.
প্রশ্ন: আমি কি এই ক্যাবলটি ১০০ জি বা ৪০ জি সুইচ দিয়ে ব্যবহার করতে পারি?
উত্তরঃ হ্যাঁ, এটি 100G বা 40G অ্যাপ্লিকেশনগুলির জন্য NRZ মোডে (25.78125 গিগাবাইট / সেকেন্ড) কাজ করতে পারে, তবে এটি 200G PAM4 এর জন্য অনুকূলিত। হার নির্বাচন রেজিস্টারগুলি সেই অনুযায়ী কনফিগার করা আবশ্যক।
প্রশ্ন: এই তারের বাঁক ব্যাসার্ধ কত?
উঃ ন্যূনতম বাঁক ব্যাসার্ধ ৩০ মিমি।
প্রশ্নঃ তারের গরম-প্লাগযোগ্য?
উত্তরঃ হ্যাঁ, এটি সম্পূর্ণরূপে গরম-প্লাগযোগ্য এবং হোস্ট সিস্টেমটি বন্ধ না করে লাইভ সন্নিবেশ / অপসারণ সমর্থন করে।
হ্যান্ডলিং সতর্কতা
- দূষণ প্রতিরোধ করার জন্য সংযোগকারীগুলিতে সুরক্ষা ধুলো ক্যাপগুলি ইনস্টলেশন পর্যন্ত রাখুন
- কম সন্নিবেশ ক্ষতি নিশ্চিত করার জন্য সমন্বয় করার আগে অনুমোদিত অপটিক্যাল সংযোগকারী ক্লিনার ব্যবহার করুন
- 30 মিমি সর্বনিম্ন বাঁক ব্যাসার্ধের চেয়ে বেশি ক্যাবল বাঁকানো এড়িয়ে চলুন
- ইনস্টলেশন এবং হ্যান্ডলিংয়ের সময় স্ট্যান্ডার্ড ইএসডি সতর্কতা অনুসরণ করুন
- সংযোজকগুলি টানবেন না; সন্নিবেশ / অপসারণের জন্য টান-ট্যাব বা লক ব্যবহার করুন
হংকং স্টারসার্জ গ্রুপ সম্পর্কে
হংকং স্টারসার্জ গ্রুপ কোং লিমিটেড একটি প্রযুক্তিচালিত নেটওয়ার্ক হার্ডওয়্যার, আইটি পরিষেবা এবং সিস্টেম ইন্টিগ্রেশন সমাধান সরবরাহকারী।আমরা সুইচ সহ নেটওয়ার্কিং সরঞ্জাম দিয়ে বিশ্বব্যাপী গ্রাহকদের সেবা করেছিআমাদের অভিজ্ঞ বিক্রয় এবং প্রযুক্তিগত দল বিভিন্ন শিল্প যেমন সরকার, স্বাস্থ্যসেবা, উত্পাদন, শিক্ষা সমর্থন,আমরা কাস্টমাইজড সমাধান, গ্লোবাল লজিস্টিক এবং বহুভাষিক সহায়তা প্রদান করি - সবই নির্ভরযোগ্যতা, কর্মক্ষমতা এবং স্কেলযোগ্যতার জন্য গ্রাহক-প্রথম প্রতিশ্রুতির উপর নির্মিত।
মূল তথ্য
পার্ট নম্বরঃ MFS1S00-H020V
ফর্ম ফ্যাক্টরঃ QSFP56 (SFF-8665)
ডেটা রেটঃ 200Gb/s (4×50G PAM4)
ব্যাপ্তিঃ ১০০ মিটার পর্যন্ত (OM4)
প্রোটোকলঃ ইনফিনিব্যান্ড এইচডিআর, ২০০ গিগাবাইট
শক্তিঃ প্রতি প্রান্তে 5.0W
সামঞ্জস্যতা ম্যাট্রিক্স
| ডিভাইসের ধরন | সমর্থিত প্ল্যাটফর্ম |
|---|---|
| ইনফিনিব্যান্ড সুইচ | এনভিডিয়া কোয়ান্টাম-২, এসবি৭৮০০, এসবি৭৯০০ সিরিজ |
| ইথারনেট সুইচ | এনভিডিয়া স্পেকট্রাম এসএন৩৭০০, এসএন৪৬০০, এসএন৪৭০০ |
| অ্যাডাপ্টার / ডিপিইউ | কানেক্টএক্স-৬, কানেক্টএক্স-৭, ব্লুফিল্ড-২/৩ |
| তৃতীয় পক্ষ | QSFP56-সজ্জিত সুইচ 200G সমর্থন করে (সম্মতি যাচাই করুন) |
ক্রেতার চেকলিস্ট
- আপনার সুইচ/অ্যাডাপ্টার পোর্ট QSFP56 এবং 200G PAM4 বা NRZ সমর্থন করে তা নিশ্চিত করুন
- প্রয়োজনীয় তারের দৈর্ঘ্য যাচাই করুন (H020V = 20m)
- আপনার সিস্টেম প্রয়োজনীয় প্রোটোকল (InfiniBand HDR বা 200GbE) সমর্থন করে তা নিশ্চিত করুন
- QSFP56 মডিউলের জন্য শক্তি বাজেট এবং শীতলতা পরীক্ষা করুন
- বৈধ কনফিগারেশনের জন্য সিস্টেম স্তরের যোগ্যতা প্রতিবেদন পর্যালোচনা করুন
