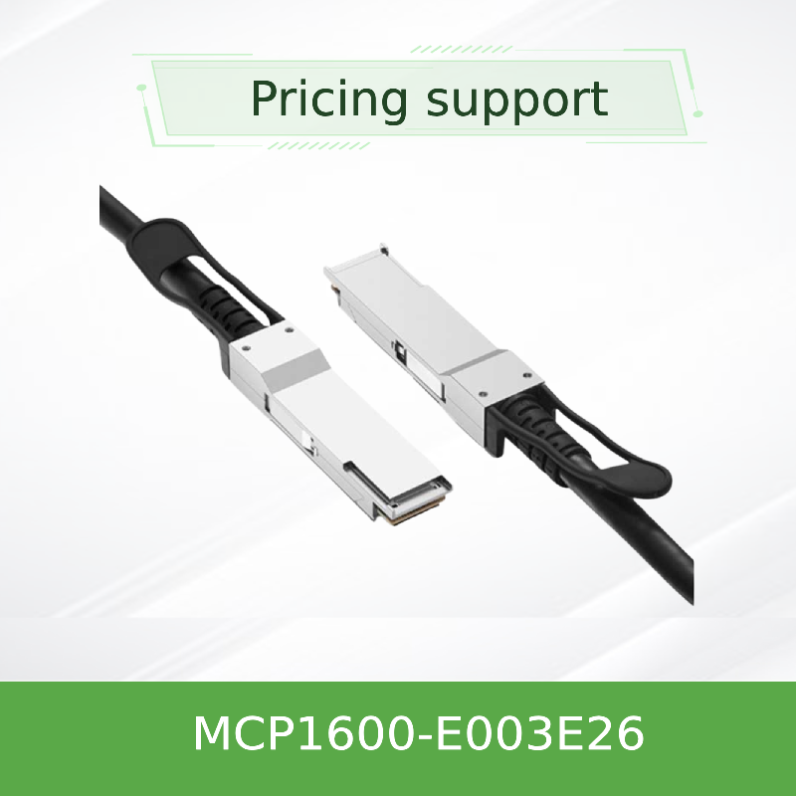

NVIDIA Mellanox MCP1600-E003E26 100G QSFP28 DAC InfiniBand EDR প্যাসিভ কপার কেবল
পণ্যের বিবরণ:
| পরিচিতিমুলক নাম: | Mellanox |
| মডেল নম্বার: | MCP1600-E003E26 |
| নথি: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিসি |
|---|---|
| মূল্য: | Negotiate |
| প্যাকেজিং বিবরণ: | বাইরের বাক্স |
| ডেলিভারি সময়: | জায় উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | প্রকল্প/ব্যাচ দ্বারা সরবরাহ |
|
বিস্তারিত তথ্য |
|||
| ওয়ারেন্টি: | 1 বছর | নাম: | Mellanox DAC কেবল MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG ইনফিনিব্যান্ড নেটওয |
|---|---|---|---|
| তারের দৈর্ঘ্য: | 3 মিটার | কীওয়ার্ড: | মেলানক্স ড্যাক কেবল |
| অবস্থা: | নতুন এবং অরিজিনাল | টাইপ: | মেলানক্স এওসি কেবল |
| প্রাপ্যতা: | স্টক | প্রযুক্তি: | ইনফিনিব্যান্ড |
| বিশেষভাবে তুলে ধরা: | NVIDIA Mellanox 100G QSFP28 DAC কেবল,InfiniBand EDR প্যাসিভ কপার কেবল,Mellanox MCP1600-E003E26 100G কেবল |
||
পণ্যের বর্ণনা
NVIDIA Mellanox MCP1600-E003E26 100G QSFP28 DAC InfiniBand EDR প্যাসিভ কপার কেবল
NVIDIA Mellanox QSFP28 DAC 100Gb/s প্যাসিভ DAC InfiniBand EDR এবং 100GbE এর জন্য - 3m, 26AWG, LSZH
পণ্যের সংক্ষিপ্ত বিবরণ
NVIDIA Mellanox MCP1600‑E003E26 একটি QSFP28 প্যাসিভ কপার কেবল যা চারটি হাই-স্পিড কপার পেয়ারের মাধ্যমে 100Gb/s অ্যাগ্রিগেট ব্যান্ডউইথ সরবরাহ করে, প্রতিটি 25Gb/s গতিতে কাজ করে। এটি SFF‑8665 এবং SFF‑8636 স্ট্যান্ডার্ডের সাথে সম্পূর্ণ সামঞ্জস্যপূর্ণ, হট-প্লাগেবল ইনস্টলেশন এবং পণ্যের সনাক্তকরণের জন্য ইন্টিগ্রেটেড EEPROM সহ I²C ম্যানেজমেন্ট সমর্থন করে। মাত্র 0.1W এর সাধারণ পাওয়ার খরচ সহ, এটি InfiniBand EDR এবং 100GbE পরিবেশে স্বল্প-দূরত্বের লিঙ্কের (5m পর্যন্ত) জন্য একটি অত্যন্ত শক্তি-সাশ্রয়ী, সাশ্রয়ী সমাধান সরবরাহ করে।
মূল বৈশিষ্ট্য
- ডেটা রেট: 100Gb/s পর্যন্ত (4× 25Gb/s NRZ)
- প্রোটোকল সমর্থন: InfiniBand EDR, 100GbE
- আল্ট্রা-লো পাওয়ার: 0.1W সাধারণ খরচ
- হট-প্লাগেবল: QSFP28 ফর্ম ফ্যাক্টর, SFF‑8665 সামঞ্জস্যপূর্ণ
- ব্যবস্থাপনা: EEPROM সহ SFF‑8636 I²C ইন্টারফেস
- বিট এরর রেট: Mellanox সিস্টেমের সাথে 1E‑15 এর চেয়ে ভালো
- জ্যাকেট: LSZH (লো স্মোক জিরো হ্যালোজেন), কালো
- সম্মতি: RoHS, LF/HF PCB
প্রযুক্তি ও ডিজাইন
MCP1600‑E003E26 চারটি শিল্ডেড টুইন-অ্যাক্সিয়াল কপার পেয়ার ব্যবহার করে, প্রতিটি 25Gb/s NRZ সিগন্যালিং চমৎকার সিগন্যাল ইন্টিগ্রিটি সহ সমর্থন করার জন্য ডিজাইন করা হয়েছে। কেবলটিতে রিচ এবং নমনীয়তার মধ্যে সর্বোত্তম ভারসাম্য বজায় রাখার জন্য 26AWG গেজ এবং 9.4mm এর বাইরের ব্যাস রয়েছে। LSZH জ্যাকেট আগুনের ক্ষেত্রে কম ধোঁয়া এবং শূন্য হ্যালোজেন নিঃসরণ নিশ্চিত করে, যা এটিকে কঠোর নিরাপত্তা প্রয়োজনীয়তা সহ ডেটা সেন্টার পরিবেশের জন্য আদর্শ করে তোলে। প্রতিটি কেবল সেরা-আউট-অফ-দ্য-বক্স পারফরম্যান্স এবং স্থায়িত্ব নিশ্চিত করার জন্য ফ্যাক্টরি-পরীক্ষিত।
সাধারণ স্থাপন
- InfiniBand EDR ফ্যাব্রিক: HPC ক্লাস্টারে সুইচগুলিকে সার্ভার এবং স্টোরেজের সাথে সংযুক্ত করুন।
- 100GbE অ্যাগ্রিগেশন: টপ-অফ-র্যাক সুইচ এবং সার্ভারের মধ্যে স্বল্প-দূরত্বের লিঙ্ক।
- ডেটা সেন্টার ইন্টারকানেক্ট: র্যাকের মধ্যে বা সংলগ্ন র্যাকগুলির মধ্যে সাশ্রয়ী লিঙ্ক (≤5m)।
- AI/ML প্রশিক্ষণ ক্লাস্টার: GPU-ভিত্তিক সিস্টেমের জন্য কম-ল্যাটেন্সি, উচ্চ-ব্যান্ডউইথ সংযোগ।
সামঞ্জস্যতা
সুইচ: NVIDIA Mellanox Quantum, Spectrum সিরিজ এবং অন্যান্য QSFP28-সজ্জিত সুইচ যা 100G InfiniBand বা Ethernet সমর্থন করে।
অ্যাডাপ্টার / DPU: ConnectX‑5, ConnectX‑6, ConnectX‑7, BlueField‑2/3 QSFP28 পোর্ট সহ।
প্রোটোকল: InfiniBand EDR (100G) এবং 100GbE (IEEE 802.3bj)।
সামঞ্জস্যতা সিস্টেম-নির্ভর; যাচাইকৃত কনফিগারেশনের জন্য সিস্টেম লেভেল প্রোডাক্ট কোয়ালিফিকেশন রিপোর্ট দেখুন।
অ্যাডাপ্টার / DPU: ConnectX‑5, ConnectX‑6, ConnectX‑7, BlueField‑2/3 QSFP28 পোর্ট সহ।
প্রোটোকল: InfiniBand EDR (100G) এবং 100GbE (IEEE 802.3bj)।
সামঞ্জস্যতা সিস্টেম-নির্ভর; যাচাইকৃত কনফিগারেশনের জন্য সিস্টেম লেভেল প্রোডাক্ট কোয়ালিফিকেশন রিপোর্ট দেখুন।
স্পেসিফিকেশন
| প্যারামিটার | মান |
|---|---|
| পণ্যের প্রকার | প্যাসিভ ডাইরেক্ট অ্যাটাচ কপার কেবল (DAC), QSFP28 |
| ডেটা রেট | 100Gb/s (4× 25Gb/s NRZ) |
| তারের গেজ | 26 AWG |
| কেবলের ব্যাস | 9.4 ± 0.4 মিমি |
| ন্যূনতম বেন্ড ব্যাসার্ধ (একক) | 47 মিমি |
| ন্যূনতম বেন্ড ব্যাসার্ধ (পুনরাবৃত্তিমূলক/অ্যাসেম্বলি) | 94 মিমি |
| দৈর্ঘ্য সহনশীলতা | ±50 মিমি |
| সরবরাহ ভোল্টেজ | 3.3V (3.135V - 3.465V) |
| বিদ্যুৎ খরচ | 0.1W সাধারণ |
| বৈশিষ্ট্যপূর্ণ ইম্পিডেন্স | 100Ω (90-110Ω পরিসীমা) |
| প্রোপাগেশন ডিলে | 4.5 ns/m (তথ্যমূলক) |
| অপারেটিং কেস তাপমাত্রা | 0 °C থেকে 70 °C |
| স্টোরেজ তাপমাত্রা | −40 °C থেকে 85 °C |
| আপেক্ষিক আর্দ্রতা (অপারেটিং) | 5% - 85% |
| বিট এরর রেট (BER) | < 1E‑15 Mellanox সিস্টেমের সাথে |
| জ্যাকেট উপাদান | LSZH (লো স্মোক জিরো হ্যালোজেন), কালো |
| কানেক্টর প্রকার | QSFP28 (SFF‑8665 সামঞ্জস্যপূর্ণ) |
| ব্যবস্থাপনা ইন্টারফেস | EEPROM সহ I²C (SFF‑8636) |
| সম্মতি | RoHS, LF/HF PCB |
| দৈর্ঘ্য (E003E26) | 3 মিটার |
নির্বাচন গাইড
| অর্ডার পার্ট নম্বর | বিবরণ | দৈর্ঘ্য | AWG |
|---|---|---|---|
| MCP1600‑E00AE30 | 100G QSFP28 DAC, IB EDR | 0.5 মি | 30 |
| MCP1600‑E001E30 | 100G QSFP28 DAC, IB EDR | 1.0 মি | 30 |
| MCP1600‑E01AE30 | 100G QSFP28 DAC, IB EDR | 1.5 মি | 30 |
| MCP1600‑E002E30 | 100G QSFP28 DAC, IB EDR | 2.0 মি | 30 |
| MCP1600‑E02AE26 | 100G QSFP28 DAC, IB EDR | 2.5 মি | 26 |
| MCP1600‑E003E26 | 100G QSFP28 DAC, IB EDR | 3.0 মি | 26 |
| MCP1600‑E004E26 | 100G QSFP28 DAC, IB EDR | 4.0 মি | 26 |
| MCP1600‑E005E26 | 100G QSFP28 DAC, IB EDR | 5.0 মি | 26 |
দ্রষ্টব্য: 5m এর বেশি দৈর্ঘ্যের জন্য, অনুগ্রহ করে অ্যাক্টিভ অপটিক্যাল কেবল (AOC) বিকল্পগুলির জন্য আমাদের বিক্রয় দলের সাথে যোগাযোগ করুন।
সুবিধা
- সাশ্রয়ী: স্বল্প-দূরত্বের লিঙ্কের জন্য অপটিক্যাল ট্রান্সসিভারের চেয়ে উল্লেখযোগ্যভাবে কম খরচ।
- আল্ট্রা-লো পাওয়ার: 0.1W খরচ ডেটা সেন্টারের সামগ্রিক পাওয়ার বাজেট হ্রাস করে।
- কম ল্যাটেন্সি: প্যাসিভ কপার ন্যূনতম প্রোপাগেশন ডিলে (4.5 ns/m) সরবরাহ করে।
- নির্ভরযোগ্য পারফরম্যান্স: Mellanox সিস্টেমের সাথে 1E‑15 এর চেয়ে ভালো BER।
- সহজ স্থাপন: পুশ-পুল ল্যাচ সহ হট-প্লাগেবল QSFP28 ফর্ম ফ্যাক্টর।
পরিষেবা ও সহায়তা
একটি অনুমোদিত NVIDIA Mellanox অংশীদার হিসাবে, Hong Kong Starsurge Group সরবরাহ করে:
- InfiniBand এবং Ethernet ফ্যাব্রিক ডিজাইনের জন্য টেকনিক্যাল প্রি-সেলস কনসালটেশন।
- রিয়েল-টাইম ট্র্যাকিং এবং কাস্টমস ক্লিয়ারেন্স সাপোর্ট সহ গ্লোবাল লজিস্টিকস।
- পার্টস মেরামত বা প্রতিস্থাপন কভার করে 1-বছরের সীমিত হার্ডওয়্যার ওয়ারেন্টি।
- NVIDIA সুইচ এবং অ্যাডাপ্টার প্ল্যাটফর্মের জন্য ফার্মওয়্যার/সামঞ্জস্যতা পরামর্শ।
- ইমেল বা ফোনের মাধ্যমে বহুভাষিক সহায়তা (ইংরেজি, ম্যান্ডারিন, ক্যান্টোনিজ)।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন: DAC এবং AOC এর মধ্যে পার্থক্য কি?
উত্তর: একটি DAC (ডাইরেক্ট অ্যাটাচ কপার কেবল) স্বল্প-দূরত্বের লিঙ্কের (5m পর্যন্ত) জন্য প্যাসিভ কপার পেয়ার ব্যবহার করে, যখন একটি AOC (অ্যাক্টিভ অপটিক্যাল কেবল) দীর্ঘ দূরত্বের জন্য (100m পর্যন্ত) ইন্টিগ্রেটেড ট্রান্সসিভার সহ অপটিক্যাল ফাইবার ব্যবহার করে। DAC গুলি স্বল্প লিঙ্কের জন্য বেশি সাশ্রয়ী।
প্রশ্ন: আমি কি এই কেবলটি 40G বা 25G পোর্টের সাথে ব্যবহার করতে পারি?
উত্তর: কেবলটি 100G (4×25G) অপারেশনের জন্য অপ্টিমাইজ করা হয়েছে। সঠিক লেন কনফিগারেশন ছাড়া এটি 40G বা 25G শুধুমাত্র পোর্টের সাথে সামঞ্জস্যপূর্ণ নাও হতে পারে।
প্রশ্ন: এই কেবলের জন্য ন্যূনতম বেন্ড ব্যাসার্ধ কত?
উত্তর: একক বেন্ড ব্যাসার্ধ 47 মিমি। পুনরাবৃত্তিমূলক বা অ্যাসেম্বলি বেন্ডের জন্য, ন্যূনতম ব্যাসার্ধ 94 মিমি।
প্রশ্ন: কেবলটি কি হট-প্লাগেবল?
উত্তর: হ্যাঁ, এটি সম্পূর্ণ হট-প্লাগেবল এবং হোস্ট সিস্টেম পাওয়ার ডাউন না করে লাইভ সন্নিবেশ/অপসারণ সমর্থন করে।
প্রশ্ন: কি ওয়ারেন্টি প্রদান করা হয়?
উত্তর: Mellanox LinkX DAC গুলিতে 1-বছরের সীমিত হার্ডওয়্যার ওয়ারেন্টি অন্তর্ভুক্ত রয়েছে যা পার্টস মেরামত বা প্রতিস্থাপন কভার করে।
হ্যান্ডলিং সতর্কতা
- দূষণ রোধ করতে ইনস্টলেশনের আগে পর্যন্ত কানেক্টরে প্রতিরক্ষামূলক ডাস্ট ক্যাপ রাখুন।
- নির্দিষ্ট ন্যূনতম বেন্ড ব্যাসার্ধের (47 মিমি একক, 94 মিমি পুনরাবৃত্তিমূলক) চেয়ে বেশি টাইট করে কেবলটি বাঁকানো এড়িয়ে চলুন।
- কানেক্টরে টানবেন না; সন্নিবেশ/অপসারণের জন্য পুল-ট্যাব বা ল্যাচ ব্যবহার করুন।
- ইনস্টলেশন এবং হ্যান্ডলিংয়ের সময় স্ট্যান্ডার্ড ESD সতর্কতা পর্যবেক্ষণ করুন।
- নিশ্চিত করুন যে কেবলটি অতিরিক্ত টান বা পিষে ফেলার শক্তির শিকার হচ্ছে না।
Hong Kong Starsurge Group সম্পর্কে
Hong Kong Starsurge Group Co., Limited একটি প্রযুক্তি-চালিত নেটওয়ার্ক হার্ডওয়্যার, আইটি পরিষেবা এবং সিস্টেম ইন্টিগ্রেশন সমাধান প্রদানকারী। ২০০৮ সাল থেকে, আমরা বিশ্বব্যাপী গ্রাহকদের সুইচ, NIC, ওয়্যারলেস অ্যাক্সেস পয়েন্ট, কন্ট্রোলার, কেবল এবং অপটিক্যাল মডিউল সহ নেটওয়ার্কিং সরঞ্জাম সরবরাহ করে আসছি। আমাদের অভিজ্ঞ বিক্রয় এবং প্রযুক্তিগত দলগুলি সরকার, স্বাস্থ্যসেবা, উত্পাদন, শিক্ষা, অর্থ এবং এন্টারপ্রাইজের মতো বিভিন্ন শিল্পকে সমর্থন করে। আমরা নির্ভরযোগ্যতা, পারফরম্যান্স এবং স্কেলেবিলিটির প্রতি গ্রাহক-প্রথম প্রতিশ্রুতির উপর নির্মিত কাস্টমাইজড সমাধান, গ্লোবাল লজিস্টিকস এবং বহুভাষিক সহায়তা সরবরাহ করি।
মূল তথ্য
পার্ট নম্বর: MCP1600‑E003E26
ফর্ম ফ্যাক্টর: QSFP28 (SFF‑8665)
ডেটা রেট: 100Gb/s (4×25G NRZ)
দৈর্ঘ্য: 3.0 মি
তারের গেজ: 26 AWG
প্রোটোকল: InfiniBand EDR, 100GbE
পাওয়ার: 0.1W সাধারণ
জ্যাকেট: LSZH, কালো
ফর্ম ফ্যাক্টর: QSFP28 (SFF‑8665)
ডেটা রেট: 100Gb/s (4×25G NRZ)
দৈর্ঘ্য: 3.0 মি
তারের গেজ: 26 AWG
প্রোটোকল: InfiniBand EDR, 100GbE
পাওয়ার: 0.1W সাধারণ
জ্যাকেট: LSZH, কালো
সামঞ্জস্যতা ম্যাট্রিক্স
| ডিভাইসের প্রকার | সমর্থিত প্ল্যাটফর্ম |
|---|---|
| InfiniBand সুইচ | NVIDIA Mellanox Quantum, SB7800, SB7900 সিরিজ |
| Ethernet সুইচ | NVIDIA Mellanox Spectrum SN2000, SN3000, SN4000 সিরিজ |
| অ্যাডাপ্টার / DPU | ConnectX‑5, ConnectX‑6, ConnectX‑7, BlueField‑2/3 |
| তৃতীয় পক্ষ | QSFP28-সজ্জিত সুইচ যা 100G সমর্থন করে (সম্মতি যাচাই করুন) |
ক্রেতা চেকলিস্ট
- আপনার সুইচ/অ্যাডাপ্টার পোর্ট QSFP28 এবং 100G NRZ সমর্থন করে কিনা তা নিশ্চিত করুন।
- প্রয়োজনীয় কেবলের দৈর্ঘ্য যাচাই করুন (E003E26 = 3.0m)।
- আপনার সিস্টেম প্রয়োজনীয় প্রোটোকল (InfiniBand EDR বা 100GbE) সমর্থন করে কিনা তা নিশ্চিত করুন।
- কেবলের গেজ (26 AWG) আপনার যান্ত্রিক রুটিং প্রয়োজনীয়তা পূরণ করে কিনা তা পরীক্ষা করুন।
- যাচাইকৃত কনফিগারেশনের জন্য সিস্টেম লেভেল কোয়ালিফিকেশন রিপোর্ট পর্যালোচনা করুন।
