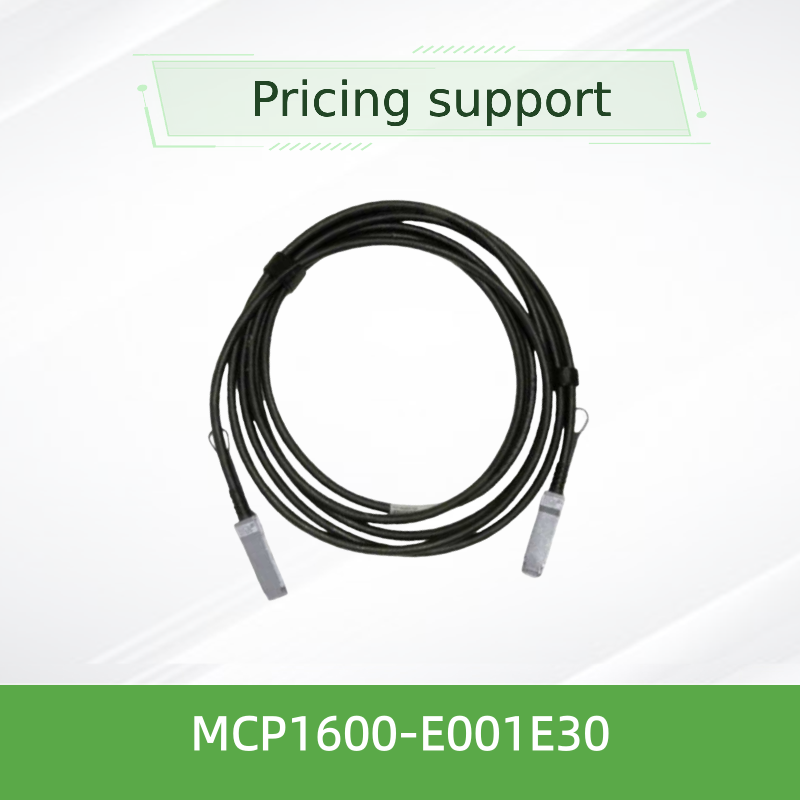

ম্যালানক্স সুইচের জন্য 100G QSFP28 ডাইরেক্ট অ্যাটাচ কপার কেবল MCP1600-E001E30 1m
পণ্যের বিবরণ:
| পরিচিতিমুলক নাম: | Mellanox |
| মডেল নম্বার: | MCP1600-E001E30 |
| নথি: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিসি |
|---|---|
| মূল্য: | Negotiate |
| প্যাকেজিং বিবরণ: | বাইরের বাক্স |
| ডেলিভারি সময়: | জায় উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | প্রকল্প/ব্যাচ দ্বারা সরবরাহ |
|
বিস্তারিত তথ্য |
|||
| প্রাপ্যতা: | স্টক | ওয়ারেন্টি: | 1 বছর |
|---|---|---|---|
| অবস্থা: | নতুন এবং অরিজিনাল | প্রযুক্তি: | ইনফিনিব্যান্ড |
| টাইপ: | মেলানক্স এওসি কেবল | তারের দৈর্ঘ্য: | 3 মিটার |
| নাম: | Mellanox DAC কেবল MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG ইনফিনিব্যান্ড নেটওয | কীওয়ার্ড: | মেলানক্স ড্যাক কেবল |
| বিশেষভাবে তুলে ধরা: | ম্যালানক্সের জন্য 100G QSFP28 DAC কেবল,ম্যালানক্স সুইচ সামঞ্জস্যপূর্ণ QSFP28 কেবল,1m QSFP28 ডাইরেক্ট অ্যাটাচ কপার কেবল |
||
পণ্যের বর্ণনা
NVIDIA Mellanox QSFP28 DAC 100Gb/s ক্যাবল
MCP1600‐E001E30 100G QSFP28 ডাইরেক্ট অ্যাটেচ কপার ক্যাবল - ইনফিনিব্যান্ড EDR এবং 100GbE এর জন্য প্যাসিভ DAC 1m, 30AWG, LSZH
পণ্যের সংক্ষিপ্ত বিবরণ
দ্যNVIDIA Mellanox MCP1600-E001E30এটি একটি QSFP28 প্যাসিভ কপার ক্যাবল যা চারটি হাই-স্পিড কপার জোড়ায় 100Gb/s সমষ্টিগত ব্যান্ডউইথ সরবরাহ করে, প্রতিটি 25Gb/s এ কাজ করে। এটি SFF‐8665 এবং SFF‐8636 মানগুলির সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ,পণ্য সনাক্তকরণের জন্য ইইপিআরওএম-এর সাথে ইন্টিগ্রেটেড গরম-প্লাগ ইনস্টলেশন এবং আই 2 সি পরিচালনা সমর্থন. শুধুমাত্র 0.1W এর একটি সাধারণ শক্তি খরচ সহ, এটি ইনফিনিব্যান্ড EDR এবং 100GbE পরিবেশে সংক্ষিপ্ত পরিসরের লিঙ্কগুলির জন্য অত্যন্ত শক্তি-কার্যকর, খরচ-কার্যকর সমাধান প্রদান করে (৫ মিটার পর্যন্ত) ।
মূল বৈশিষ্ট্য
- ডেটা রেটঃ100Gb/s পর্যন্ত (4* 25Gb/s NRZ)
- প্রোটোকল সমর্থনঃইনফিনিব্যান্ড ইডিআর, ১০০ গিগাবাইট
- অতি-নিম্ন শক্তিঃ0.1W সাধারণ খরচ
- গরম-পলগযোগ্যঃQSFP28 ফর্ম ফ্যাক্টর, SFF‐8665 মেনে চলতে হবে
- ব্যবস্থাপনা:SFF‐8636 EEPROM এর সাথে I2C ইন্টারফেস
- বিট ত্রুটির হারঃমেলানোক্স সিস্টেমের সাথে 1E-15 এর চেয়ে ভাল
- জ্যাকেট:LSZH (Low Smoke Zero Halogen), কালো
- সম্মতিঃRoHS, LF/HF PCB
প্রযুক্তি ও নকশা
MCP1600‐E001E30 চারটি সুরক্ষিত দ্বি-অক্ষীয় তামার জোড়া ব্যবহার করে, প্রতিটি চমৎকার সংকেত অখণ্ডতার সাথে 25Gb/s NRZ সংকেত সমর্থন করার জন্য ডিজাইন করা হয়েছে।ক্যাবলটি সংকীর্ণ স্থানে সর্বাধিক নমনীয়তার জন্য একটি 30AWG গেজ বৈশিষ্ট্যযুক্তLSZH জ্যাকেট আগুনের ক্ষেত্রে কম ধোঁয়া এবং শূন্য হ্যালোজেন নির্গমন নিশ্চিত করে, এটি কঠোর নিরাপত্তা প্রয়োজনীয়তার সাথে ডেটা সেন্টার পরিবেশের জন্য আদর্শ করে তোলে।প্রতিটি ক্যাবল কারখানায় পরীক্ষা করা হয় যাতে সেরা-বক্স-আউট-অফ-বক্স পারফরম্যান্স এবং স্থায়িত্ব নিশ্চিত করা যায়.
সাধারণ মোতায়েন
- ইনফিনিব্যান্ড ইডিআর কাপড়:এইচপিসি ক্লাস্টারে সার্ভার এবং স্টোরেজের সাথে সুইচগুলি সংযুক্ত করুন
- 100GbE সমষ্টিঃটপ-অফ-র্যাক সুইচ এবং সার্ভারগুলির মধ্যে সংক্ষিপ্ত পরিসীমা সংযোগ
- ডাটা সেন্টার ইন্টারকানেকশনঃর্যাকের ভিতরে বা সংলগ্ন র্যাকগুলির মধ্যে ব্যয়-কার্যকর সংযোগ (≤5m)
- এআই/এমএল প্রশিক্ষণ ক্লাস্টারঃজিপিইউ-ভিত্তিক সিস্টেমের জন্য কম-ল্যাটেনসি, উচ্চ-ব্যান্ডউইথ সংযোগ
সামঞ্জস্য
সুইচঃএনভিআইডিআইএ মেলানোক্স কোয়ান্টাম, স্পেকট্রাম সিরিজ এবং অন্যান্য QSFP28 সজ্জিত সুইচ যা 100G ইনফিনিব্যান্ড বা ইথারনেট সমর্থন করে।
অ্যাডাপ্টার / ডিপিইউ:কানেক্টএক্স-৫, কানেক্টএক্স-৬, কানেক্টএক্স-৭, ব্লুফিল্ড-২/৩, QSFP২৮ পোর্ট সহ।
প্রোটোকল:ইনফিনিব্যান্ড EDR (100G) এবং 100GbE (IEEE 802.3bj) ।
সামঞ্জস্যতা সিস্টেম-নির্ভরশীল; বৈধ কনফিগারেশনের জন্য সিস্টেম স্তরের পণ্য যোগ্যতা প্রতিবেদন দেখুন।
বিশেষ উল্লেখ
| প্যারামিটার | মূল্য |
|---|---|
| পণ্যের ধরন | প্যাসিভ ডাইরেক্ট অ্যাটেক কপার ক্যাবল (DAC), QSFP28 |
| ডেটা রেট | 100 গিগাবাইট/সেকেন্ড (4* 25 গিগাবাইট/সেকেন্ড NRZ) |
| ওয়্যার গেইজ | 30 AWG |
| তারের ব্যাসার্ধ | 7.1 ± 0.35 মিমি |
| ন্যূনতম বাঁক ব্যাসার্ধ (একক) | 35.5 মিমি |
| ন্যূনতম বাঁক ব্যাসার্ধ (পুনরাবৃত্তি / সমাবেশ) | ৭১ মিমি |
| দৈর্ঘ্য সহনশীলতা | ±25 মিমি |
| সরবরাহ ভোল্টেজ | 3.৩ ভোল্ট (৩.১৩৫ ভোল্ট ∙ ৩.৪৬৫ ভোল্ট) |
| বিদ্যুৎ খরচ | 0.1W সাধারণ |
| বৈশিষ্ট্যগত প্রতিরোধ | ১০০Ω (৯০-১১০Ω ব্যাপ্তি) |
| প্রসারণ বিলম্ব | 4.5 এনএস/এম (তথ্যসূত্র) |
| অপারেটিং কেস তাপমাত্রা | 0 °C থেকে 70 °C |
| সংরক্ষণ তাপমাত্রা | -40 °C থেকে 85 °C |
| আপেক্ষিক আর্দ্রতা (অপারেটিং) | ৫% ৮৫% |
| বিট ত্রুটির হার (BER) | < 1E-15 Mellanox সিস্টেমের সাথে |
| জ্যাকেট উপাদান | LSZH (Low Smoke Zero Halogen), কালো |
| সংযোগকারী প্রকার | QSFP28 (SFF-8665-এর সাথে সঙ্গতিপূর্ণ) |
| ম্যানেজমেন্ট ইন্টারফেস | EEPROM সহ I2C (SFF‐8636) |
| সম্মতি | RoHS, LF/HF PCB |
| দৈর্ঘ্য (E001E30) | ১ মিটার |
নির্বাচন নির্দেশিকা
| অর্ডার করা অংশের নম্বর | বর্ণনা | দৈর্ঘ্য | এডব্লিউজি |
|---|---|---|---|
| MCP1600-E00AE30 | 100G QSFP28 DAC, IB EDR | 0.৫ মিটার | 30 |
| MCP1600-E001E30 | 100G QSFP28 DAC, IB EDR | 1.0 মিটার | 30 |
| MCP1600-E01AE30 | 100G QSFP28 DAC, IB EDR | 1.৫ মিটার | 30 |
| MCP1600-E002E30 | 100G QSFP28 DAC, IB EDR | 2.0 মিটার | 30 |
| MCP1600‐E02AE26 | 100G QSFP28 DAC, IB EDR | 2.৫ মিটার | 26 |
| MCP1600-E003E26 | 100G QSFP28 DAC, IB EDR | 3.0 মিটার | 26 |
| MCP1600-E004E26 | 100G QSFP28 DAC, IB EDR | 4.0 মিটার | 26 |
| MCP1600-E005E26 | 100G QSFP28 DAC, IB EDR | 5.0 মিটার | 26 |
দ্রষ্টব্যঃ 5 মিটারের বেশি দৈর্ঘ্যের জন্য, সক্রিয় অপটিক্যাল ক্যাবল (এওসি) বিকল্পগুলির জন্য আমাদের বিক্রয় দলের সাথে যোগাযোগ করুন।
সুবিধা
- খরচ-কার্যকরঃস্বল্প পরিসরে সংযোগের জন্য অপটিক্যাল ট্রান্সিভারগুলির তুলনায় উল্লেখযোগ্যভাবে কম ব্যয়
- অতি-নিম্ন শক্তিঃ0.1W খরচ ডাটা সেন্টারের সামগ্রিক শক্তি বাজেট হ্রাস করে
- কম বিলম্বঃপ্যাসিভ তামা সর্বনিম্ন প্রসারণ বিলম্ব (৪.৫ এনএস/মি) প্রদান করে
- নির্ভরযোগ্য পারফরম্যান্সঃমেলানোক্স সিস্টেমের সাথে 1E-15 এর চেয়ে ভাল BER
- সহজ প্রয়োগঃগরম-প্লাগযোগ্য QSFP28 ফর্ম ফ্যাক্টর পিচ-ট্রল লক সহ
সেবা ও সহায়তা
অনুমোদিত এনভিআইডিআইএ মেলানক্স অংশীদার হিসাবে, হংকং স্টারসার্জ গ্রুপ নিম্নলিখিতগুলি সরবরাহ করেঃ
- ইনফিনিব্যান্ড এবং ইথারনেট ফ্যাব্রিক ডিজাইনের জন্য প্রাক-বিক্রয় প্রযুক্তিগত পরামর্শ
- রিয়েল-টাইম ট্র্যাকিং এবং কাস্টমস ক্লিয়ারেন্স সমর্থন সহ বিশ্বব্যাপী সরবরাহ
- 1 বছরের সীমিত হার্ডওয়্যার গ্যারান্টি যা অংশগুলি মেরামত বা প্রতিস্থাপন করে
- এনভিআইডিআইএ সুইচ এবং অ্যাডাপ্টার প্ল্যাটফর্মগুলির জন্য ফার্মওয়্যার / সামঞ্জস্যতার পরামর্শ
- ই-মেইল বা ফোনের মাধ্যমে বহুভাষিক সহায়তা (ইংরেজি, ম্যান্ডারিন, ক্যান্টোনিজ)
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন: ডিএসি এবং এওসির মধ্যে পার্থক্য কী?
উঃ একটি ডিএসি (ডাইরেক্ট অ্যাটেচ কপার ক্যাবল) স্বল্প পরিসরের লিঙ্কগুলির জন্য (৫ মিটার পর্যন্ত) প্যাসিভ কপার জোড়া ব্যবহার করে,যখন একটি এওসি (অ্যাক্টিভ অপটিক্যাল ক্যাবল) দীর্ঘ দূরত্বের জন্য (১০০ মিটার পর্যন্ত) ইন্টিগ্রেটেড ট্রান্সসিভার সহ অপটিক্যাল ফাইবার ব্যবহার করে. DACগুলি সংক্ষিপ্ত লিঙ্কগুলির জন্য আরও ব্যয়-কার্যকর।
প্রশ্ন: আমি কি এই ক্যাবলটি 40G বা 25G পোর্টের সাথে ব্যবহার করতে পারি?
উত্তরঃ ক্যাবলটি 100G (4 * 25G) অপারেশনের জন্য অনুকূলিত। এটি সঠিক লেন কনফিগারেশন ছাড়া 40G বা 25G শুধুমাত্র পোর্টগুলির সাথে সামঞ্জস্যপূর্ণ নাও হতে পারে।
প্রশ্ন: এই তারের ন্যূনতম বাঁক ব্যাসার্ধ কত?
উঃ একক বাঁক ব্যাসার্ধ 35.5 মিমি। পুনরাবৃত্তি বা সমাবেশ বাঁক জন্য, সর্বনিম্ন ব্যাসার্ধ 71 মিমি।
প্রশ্নঃ তারের গরম-প্লাগ করা যায়?
উত্তরঃ হ্যাঁ, এটি সম্পূর্ণরূপে গরম-প্লাগযোগ্য এবং হোস্ট সিস্টেমটি বন্ধ না করে লাইভ সন্নিবেশ / অপসারণ সমর্থন করে।
প্রশ্ন: কোন গ্যারান্টি দেওয়া হয়?
উত্তরঃ মেলানোক্স লিংকএক্স ডিএসিগুলির মধ্যে অংশগুলি মেরামত বা প্রতিস্থাপন কভার করে 1 বছরের সীমিত হার্ডওয়্যার ওয়ারেন্টি অন্তর্ভুক্ত রয়েছে।
হ্যান্ডলিং সতর্কতা
- দূষণ প্রতিরোধ করার জন্য সংযোগকারীগুলিতে সুরক্ষা ধুলো ক্যাপগুলি ইনস্টলেশন পর্যন্ত রাখুন
- নির্দিষ্ট ন্যূনতম বাঁক ব্যাসার্ধ (35.5 মিমি একক, 71 মিমি পুনরাবৃত্তি) এর চেয়ে বেশি ক্যাবল বাঁকানো এড়িয়ে চলুন
- সংযোগকারীগুলি টানবেন না; টান ট্যাব বা লক ব্যবহার করুন সন্নিবেশ / অপসারণের জন্য
- ইনস্টলেশন এবং হ্যান্ডলিংয়ের সময় স্ট্যান্ডার্ড ইএসডি সতর্কতা অনুসরণ করুন
- নিশ্চিত করুন যে তারের অত্যধিক টান বা চূর্ণ বাহিনী সাপেক্ষে করা হয় না
হংকং স্টারসার্জ গ্রুপ সম্পর্কে
হংকং স্টারসার্জ গ্রুপ কোং লিমিটেডনেটওয়ার্ক হার্ডওয়্যার, আইটি পরিষেবা এবং সিস্টেম ইন্টিগ্রেশন সমাধানগুলির একটি প্রযুক্তি-চালিত সরবরাহকারী। ২০০৮ সাল থেকে, আমরা সুইচ, এনআইসি,ওয়্যারলেস অ্যাক্সেস পয়েন্টআমাদের অভিজ্ঞ বিক্রয় এবং প্রযুক্তিগত দলগুলি সরকার, স্বাস্থ্যসেবা, উত্পাদন, শিক্ষা, অর্থ এবং উদ্যোগের মতো বিভিন্ন শিল্পকে সমর্থন করে।আমরা কাস্টমাইজড সমাধান সরবরাহ করি, বিশ্বব্যাপী সরবরাহ, এবং বহুভাষিক সহায়তা - সবই নির্ভরযোগ্যতা, কর্মক্ষমতা এবং স্কেলযোগ্যতার জন্য গ্রাহক-প্রথম প্রতিশ্রুতির উপর নির্মিত।
মূল তথ্য
পার্ট নম্বরঃMCP1600-E001E30
ফর্ম ফ্যাক্টরঃQSFP28 (SFF-8665)
ডেটা রেটঃ১০০ গিগাবাইট/সেকেন্ড (৪*২৫জি এনআরজেড)
দৈর্ঘ্যঃ1.0 মিটার
ওয়্যার গেইজঃ30 AWG
প্রোটোকল:ইনফিনিব্যান্ড ইডিআর, ১০০ গিগাবাইট
শক্তিঃ0.1W সাধারণ
জ্যাকেট:LSZH, কালো
সামঞ্জস্যতা ম্যাট্রিক্স
| ডিভাইসের ধরন | সমর্থিত প্ল্যাটফর্ম |
|---|---|
| ইনফিনিব্যান্ড সুইচ | এনভিডিয়া মেলানক্স কোয়ান্টাম, এসবি৭৮০০, এসবি৭৯০০ সিরিজ |
| ইথারনেট সুইচ | এনভিআইডিআইএ মেলানোক্স স্পেকট্রাম এসএন২০০০, এসএন৩০০০, এসএন৪০০০ সিরিজ |
| অ্যাডাপ্টার / ডিপিইউ | কানেক্টএক্স-৫, কানেক্টএক্স-৬, কানেক্টএক্স-৭, ব্লু ফিল্ড-২/৩ |
| তৃতীয় পক্ষ | QSFP28-সজ্জিত সুইচগুলি 100G সমর্থন করে (সম্মতি যাচাই করুন) |
ক্রেতার চেকলিস্ট
- আপনার সুইচ / অ্যাডাপ্টার পোর্ট QSFP28 এবং 100G NRZ সমর্থন নিশ্চিত করুন
- প্রয়োজনীয় তারের দৈর্ঘ্য যাচাই করুন (E001E30 = 1.0m)
- আপনার সিস্টেম প্রয়োজনীয় প্রোটোকল (InfiniBand EDR বা 100GbE) সমর্থন করে তা নিশ্চিত করুন
- পরীক্ষা করুন যে তারের গেজ (30 AWG) আপনার যান্ত্রিক রুটিং প্রয়োজনীয়তা পূরণ করে
- বৈধ কনফিগারেশনের জন্য সিস্টেম স্তরের যোগ্যতা প্রতিবেদন পর্যালোচনা করুন
