এনভিডিয়া এমএমএ৪জেড০০-এনএস৪০০

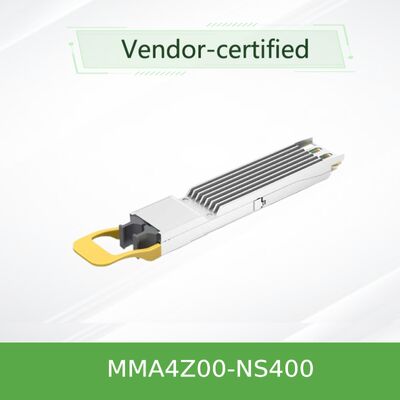

NVIDIA MMA4Z00-NS400 হল একটি 400Gb/s একক-পোর্ট OSFP SR4 মাল্টিমোড ট্রান্সিভার যা NVIDIA ConnectX-7 অ্যাডাপ্টার এবং কোয়ান্টাম-2 / স্পেকট্রাম-4 সুইচগুলির জন্য ডিজাইন করা হয়েছে।এটি স্বয়ংক্রিয় প্রোটোকল সনাক্তকরণের সাথে ইনফিনিব্যান্ড এবং ইথারনেট প্রোটোকল উভয়ই সমর্থন করে. 100G PAM4 মডুলেশনের 4 টি চ্যানেল ব্যবহার করে, এটি একক MPO-12/APC সংযোগকারীর মাধ্যমে OM4 মাল্টিমোড ফাইবারের উপর 50 মিটার পর্যন্ত পৌঁছায়।সমতল-টপ নকশা সর্বোত্তম তাপ কর্মক্ষমতা জন্য ConnectX-7 খাঁচা উপর অশ্বচালনা heatsink সঙ্গে একীভূত.

পণ্যের সংক্ষিপ্ত বিবরণ

এমএমএ 4 জেড -00-এনএস 400 এনভিআইডিআইএর এন্ড-টু-এন্ড 400 জি ইনফিনিব্যান্ড এবং ইথারনেট বাস্তুতন্ত্রের একটি মূল উপাদান।এটি বিশেষভাবে কানেক্টএক্স -7 ওএসএফপি ভিত্তিক হোস্ট চ্যানেল অ্যাডাপ্টার (এইচসিএ) এর সাথে ব্যবহারের জন্য ডিজাইন করা হয়েছে এবং এনভিআইডিআইএ কোয়ান্টাম -২ বা স্পেকট্রাম -৪ সুইচগুলিতে টুইন-পোর্ট ওএসএফপি ট্রান্সসিভারগুলিতে সংযুক্ত হয়. মডিউলটিতে 850nm VCSEL প্রযুক্তি ব্যবহার করে 4 টি স্বাধীন প্রেরণ এবং গ্রহণ চ্যানেল রয়েছে। যখন 1: 2 স্প্লিটার ফাইবার ক্যাবল (এমএফপি 7 ই 20 সিরিজ) এর সাথে যুক্ত হয়, তখন কেবল দুটি চ্যানেল সক্রিয় হয়,স্বয়ংক্রিয়ভাবে গতি কমিয়ে 200Gb/s (NDR200) এবং শক্তি খরচ কমিয়ে 5.5W। ট্রান্সিভারটি সিএমআইএস ৪.০ এর সাথে সামঞ্জস্যপূর্ণ এবং উন্নত ডিজিটাল ডায়াগনস্টিক মনিটরিং (ডিডিএম) সমর্থন করে।

মূল বৈশিষ্ট্য

• ডুয়াল প্রোটোকল সাপোর্টঃস্বয়ংক্রিয় প্রোটোকল সনাক্তকরণের সাথে ইনফিনিব্যান্ড (এনডিআর) এবং ইথারনেট (400 গিগাবাইট) উভয় পরিবেশে নির্বিঘ্নে কাজ করে।
• হাই-স্পিড অপটিক্স:৮৫০ এনএম ভিসিএসইএল অ্যারে সহ ১০০ জি পিএএম৪ মডুলেশনের ৪টি চ্যানেল।
• সম্প্রসারিত পরিসরেঃOM4 মাল্টি-মোড ফাইবারের উপর 50 মিটার, OM3 এর উপরে 30 মিটার।
• ইন্টেলিজেন্ট পাওয়ার স্কেলিং:200G মোডে কাজ করার সময় স্বয়ংক্রিয়ভাবে 8.5W থেকে 5.5W পর্যন্ত শক্তি হ্রাস করে (2-চ্যানেল মোড) ।
• ফ্ল্যাট-টপ OSFP ডিজাইনঃকানেক্টএক্স-৭ অ্যাডাপ্টারের খাঁচাগুলোতে থাকা হিটসিঙ্ক দিয়ে তাপীয় ব্যবস্থাপনার জন্য অপ্টিমাইজড।
• কোণযুক্ত পোলিশ সংযোগকারীঃএমপিও-১২/এপিসি (সবুজ শেল) ব্যাক রিফ্লেকশনকে কমিয়ে দেয়; ইউপিসি (জল) সংযোগকারীদের সাথে সামঞ্জস্যপূর্ণ নয়।
• ব্যাপক রোগ নির্ণয়:ডিডিএম এর মাধ্যমে Tx/Rx পাওয়ার মনিটরিং, বিভাজক বর্তমান, ভোল্টেজ এবং তাপমাত্রা সমর্থন করে।
• নিয়ন্ত্রক সম্মতিঃক্লাস ১ লেজার নিরাপত্তা, RoHS সম্মতি, OSFP MSA এবং CMIS 4.0 সম্মতি।

অপটিক্যাল এবং বৈদ্যুতিক প্রযুক্তি

MMA4Z00-NS400 100G প্রতি লেন PAM4 মডুলেশন প্রযুক্তি ব্যবহার করে। বৈদ্যুতিক হোস্ট ইন্টারফেসে 8 টি ডিফারেনশিয়াল জোড়া (4 Tx, 4 Rx) রয়েছে যা 53.125 Gbaud এ কাজ করে।অপটিক্যাল ইঞ্জিনটি ইন্টিগ্রেটেড ড্রাইভার এবং টিআইএ অ্যারে সহ 850nm ভিসিএসইএল ব্যবহার করেমডিউলটিতে অভিযোজিত Tx ইনপুট সমীকরণ, প্রোগ্রামযোগ্য Rx আউটপুট ব্যাপ্তি এবং সিগন্যাল অখণ্ডতা অপ্টিমাইজেশনের জন্য প্রাক / পোস্ট-কার্সার টিউনিং অন্তর্ভুক্ত রয়েছে।অন্তর্নির্মিত PRBS জেনারেটর এবং পরীক্ষক বহিরাগত পরীক্ষার সরঞ্জাম ছাড়াই ইন-সিস্টেম লিঙ্ক বৈধতা সক্ষম করে.

সাধারণ বাস্তবায়ন এবং ব্যবহারের ক্ষেত্রে

• এইচসিএ-৪০০জি লিঙ্কে স্যুইচ করুনঃএকটি কোয়ান্টাম-২ বা স্পেকট্রাম-৪ সুইচ (ডাবল-পোর্ট ট্রান্সসিভার ব্যবহার করে) একটি কানেক্টএক্স-৭ ওএসএফপি অ্যাডাপ্টারে সরাসরি এমএফপি৭ই১০ ফাইবার ক্যাবলের মাধ্যমে সংযুক্ত করা।

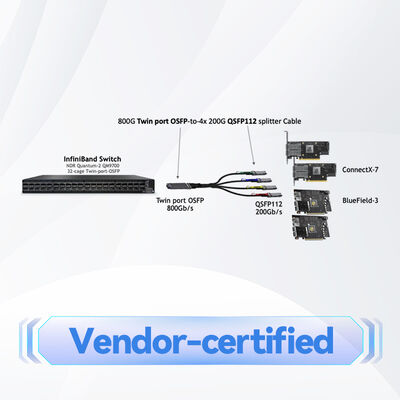

• 200G ফ্যান-আউট কনফিগারেশনঃMFP7E20 1: 2 স্প্লিটার ক্যাবল ব্যবহার করে একটি দ্বৈত-পোর্ট সুইচ ট্রান্সিভারকে 200Gb / s এ কাজ করে চারটি ConnectX-7 অ্যাডাপ্টারে সংযুক্ত করতে।
• সুইচ-টু-সুইচ আপলিংকঃ400G বা 800G সমষ্টির জন্য সুইচগুলিতে ডাবল-পোর্ট ট্রান্সসিভারগুলিতে সরাসরি সংযুক্তি।
• উচ্চ ঘনত্বের এআই ক্লাস্টারঃব্লুফিল্ড-৩ ডিপিইউ (কিউএসএফপি ১১২ অ্যাডাপ্টারের মাধ্যমে) দিয়ে জিপিইউ-এক্সিলারেটেড পরিবেশে কম-ল্যাটেনসি, উচ্চ-ব্যান্ডউইথ সংযোগ সক্ষম করে।

দ্রষ্টব্যঃ এই OSFP মডিউলটি ব্লুফিল্ড -3 ডিপিইউগুলির সাথে সামঞ্জস্যপূর্ণ নয়, যার জন্য QSFP112 ফর্ম ফ্যাক্টর প্রয়োজন।

সামঞ্জস্য

• অ্যাডাপ্টার:NVIDIA ConnectX-7 OSFP ভিত্তিক হোস্ট চ্যানেল অ্যাডাপ্টার।
• সুইচঃএনভিআইডিআইএ কোয়ান্টাম -২ ইনফিনিব্যান্ড সুইচ (ডাবল-পোর্ট ওএসএফপি সহ), এনভিআইডিআইএ স্পেকট্রাম -4 ইথারনেট সুইচ।
• ফাইবার ক্যাবল:এনভিআইডিএ এমএফপি 7 ই 10 সিরিজ (সোজা, 4-চ্যানেল এমপিও / এপিসি থেকে এমপিও / এপিসি) এবং এমএফপি 7 ই 20 সিরিজ (1: 2 স্প্লিটার, 4-চ্যানেল থেকে দ্বৈত 2-চ্যানেল এমপিও / এপিসি) ।
• প্রোটোকল:ইনফিনিব্যান্ড এনডিআর (৪০০ গিগাবাইট/সেকেন্ড) এবং এনডিআর ২০০ (২০০ গিগাবাইট/সেকেন্ড); ইথারনেট ৪০০ গিগাবাইট এবং ২০০ গিগাবাইট।

টেকনিক্যাল স্পেসিফিকেশন

দ্রষ্টব্যঃ স্পেসিফিকেশনগুলি এনভিআইডিআইএ ডকুমেন্টেশনের উপর ভিত্তি করে। দয়া করে অর্ডার করার আগে নিশ্চিত করুন।

নির্বাচন গাইডঃ সম্পর্কিত ট্রান্সিভার

পণ্যের সুবিধা

• এন্ড-টু-এন্ড এনভিআইডিআইএ ইন্টিগ্রিটিঃকঠোর উত্পাদন পরীক্ষা এনভিআইডিআইএ ভিত্তিক অবকাঠামোগুলিতে সর্বোত্তম কর্মক্ষমতা এবং স্থায়িত্ব নিশ্চিত করে।
• স্বয়ংক্রিয় গতি এবং শক্তি সমন্বয়ঃসংযুক্ত তারের উপর ভিত্তি করে 400G এবং 200G মোডগুলির মধ্যে গতিশীলভাবে স্যুইচ করে, শক্তি দক্ষতা অনুকূল করে।
• ভবিষ্যৎ-প্রস্তুত নকশাঃসিএমআইএস ৪.০ সম্মতি এবং উন্নত ডায়াগনস্টিকের জন্য সমর্থন পরবর্তী প্রজন্মের ডেটা সেন্টারে নির্বিঘ্নে সংহতকরণকে সক্ষম করে।
• সরলীকৃত ইনভেন্টরিঃএকটি ট্রান্সিভার পার্ট নম্বর ইনফিনিব্যান্ড এবং ইথারনেট উভয় স্থাপনার জন্য কাজ করে।

সেবা ও সহায়তা

হংকংয়ের স্টারসার্জ গ্রুপ আপনার নেটওয়ার্কিং অবকাঠামোর জন্য ব্যাপক সহায়তা প্রদান করে:

• সঠিক ট্রান্সিভার এবং ক্যাবল নির্বাচন নিশ্চিত করার জন্য প্রাক বিক্রয় প্রযুক্তিগত পরামর্শ।
• নিরাপদ প্যাকেজিং এবং দ্রুত ডেলিভারি অপশন সহ বিশ্বব্যাপী শিপিং।
• ইনস্টলেশন এবং সমস্যা সমাধানের জন্য বিক্রয়োত্তর সহায়তা।
• ওয়ারেন্টি এবং রিটার্ন সেবা শর্তাবলী সাপেক্ষে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্নঃ ব্লুফিল্ড-৩ ডিপিইউতে এমএমএ৪জেড-০০-এনএস৪০০ ব্যবহার করা যায়?
উত্তরঃ না। ব্লুফিল্ড -3 অ্যাডাপ্টারগুলি কেবল QSFP112 ফর্ম ফ্যাক্টর মডিউলগুলি গ্রহণ করে। এই OSFP মডিউলটি ConnectX-7 OSFP অ্যাডাপ্টার এবং সুইচগুলির জন্য ডিজাইন করা হয়েছে।

প্রশ্নঃ সবুজ এবং জলীয় এমপিও সংযোগকারীদের মধ্যে পার্থক্য কী?
উঃ সবুজ এই ট্রান্সিভারে ব্যবহৃত একটি অ্যাঙ্গেল পোলিশ সংযোগকারী (এপিসি) নির্দেশ করে। অ্যাকোয়া আল্ট্রা-পোলিশ সংযোগকারী (ইউপিসি) নির্দেশ করে। তারা বিভিন্ন পোলিশ কোণের কারণে সামঞ্জস্যপূর্ণ নয়।

প্রশ্ন: ট্রান্সিভার কিভাবে স্বয়ংক্রিয়ভাবে ২০০ জি মোডে স্যুইচ করে?
উত্তরঃ যখন একটি এমএফপি 7 ই 20 স্প্লিটার ক্যাবল সন্নিবেশ করা হয়, তখন চারটি ফাইবার চ্যানেলের মধ্যে কেবল দুটি শারীরিকভাবে উপস্থিত থাকে। ট্রান্সিভার এটি সনাক্ত করে এবং কেবল দুটি লেন সক্রিয় করে, গতি এবং শক্তি হ্রাস করে।

প্রশ্ন: ৪০০ জি-তে সাধারণ বিদ্যুৎ খরচ কত?
উত্তরঃ সাধারণ শক্তি ৮.০ ওয়াট, সর্বোচ্চ ৮.৫ ওয়াট। ২০০ জি মোডে, সাধারণ শক্তি ৫.৫ ওয়াটে নেমে আসে।

হ্যান্ডলিং এবং ইনস্টলেশনের সতর্কতা

• অপটিক্যাল পোর্টগুলিতে যখন সংযুক্ত না হয় তখন সর্বদা ডাস্ট ক্যাপ ব্যবহার করুন। ভবিষ্যতে ব্যবহারের জন্য ক্যাপগুলি সংরক্ষণ করুন।
• ট্রান্সিভার ভর্তি এবং ফাইবার সংযোগকারী উভয়ই সন্নিবেশের আগে পরিষ্কার করুন। দূষণ লিঙ্ক ব্যর্থতার প্রধান কারণ।
• স্ট্যাটিক স্রাবের সংস্পর্শে এড়ান। ESD- নিরাপদ হ্যান্ডলিং পদ্ধতি অনুসরণ করুন।
• ইউপিসি এবং এপিসি সংযোগকারী মিশ্রিত করবেন না; সংযোগকারী প্রকার যাচাই করুন (সবুজ শেল = এপিসি) ।
• হোস্ট ডিভাইস (অ্যাডাপ্টার / সুইচ) OSFP ফর্ম ফ্যাক্টর এবং প্রয়োজনীয় ফার্মওয়্যার সংস্করণ সমর্থন করে তা নিশ্চিত করুন।

এক নজরে মূল তথ্যসমূহ

সামঞ্জস্যতা ম্যাট্রিক্স

ক্রেতার চেকলিস্ট

• আপনার অ্যাডাপ্টার/সুইচ OSFP ফর্ম ফ্যাক্টর এবং 400G NDR/Ethernet সমর্থন করে তা নিশ্চিত করুন।
• উপযুক্ত ফাইবার ক্যাবল নির্বাচন করুনঃ 400G এর জন্য সোজা (MFP7E10), 200G ফ্যান-আউট এর জন্য স্প্লিটার (MFP7E20) ।
• নিশ্চিত করুন যে ফাইবার টাইপটি MPO-12/APC সংযোগকারী সহ মাল্টি-মোড OM3 বা OM4।
• কেস তাপমাত্রা পরিসীমা এবং আপনার শ্যাসি মধ্যে বায়ু প্রবাহ যাচাই করুন।
• হোস্ট ডিভাইসে কোন ফার্মওয়্যার প্রয়োজনীয়তা পরীক্ষা করুন।
