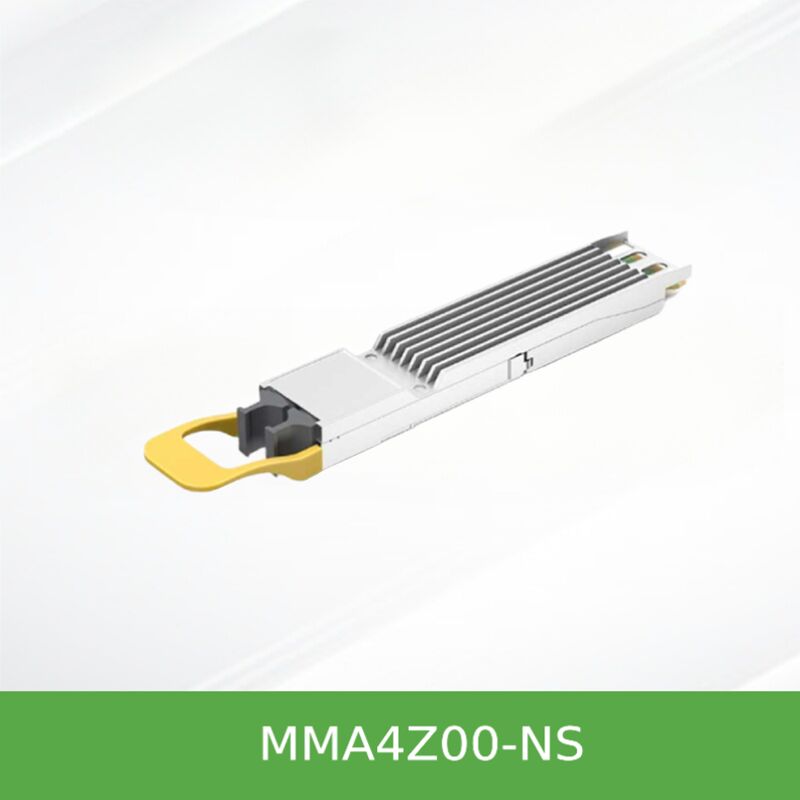

MMA4Z00-NS Mellanox ট্রান্সসিভার 800Gb/S টুইন পোর্ট OSFP 2x400Gb/S মাল্টিমোড SR8 50m
পণ্যের বিবরণ:
| পরিচিতিমুলক নাম: | Mellanox |
| মডেল নম্বার: | Mellanox অপটিক্যাল ট্রান্সসিভার MMA4Z00-NS |
| নথি: | MMA4Z00-NS.pdf |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিসি |
|---|---|
| মূল্য: | Negotiate |
| প্যাকেজিং বিবরণ: | বাইরের বাক্স |
| ডেলিভারি সময়: | জায় উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | প্রকল্প/ব্যাচ দ্বারা সরবরাহ |
|
বিস্তারিত তথ্য |
|||
| অবস্থা: | নতুন এবং আসল | প্রাপ্যতা: | স্টক |
|---|---|---|---|
| প্রযুক্তি: | ইনফিনিব্যান্ড এবং ইথারনেট | সর্বোচ্চ গতি: | 800 জিবি/এস |
| দৈর্ঘ্য: | 50 মি | তাপমাত্রা পরিসীমা: | 0°C থেকে +70°C |
পণ্যের বর্ণনা
2x400Gb/s মাল্টিমোড SR8 50 মিটার পর্যন্ত পৌঁছানো ফিনড-টপ কোয়ান্টাম-২ এবং স্পেকট্রাম-৪ এর জন্য
উচ্চ ঘনত্বের 800G সমাধানঃএনভিআইডিআইএএস এমএমএ 4 জেড -00-এনএস একটি ইনফিনিব্যান্ড এবং ইথারনেট 800 গিগাবাইট / সেকেন্ড টুইন-পোর্ট ওএসএফপি ট্রান্সিভার যা দুটি স্বাধীন 400 জি এসআর 8 ইঞ্জিনকে একক ওএসএফপি ফর্ম ফ্যাক্টরে সংহত করে।৮টি মাল্টি-মোড ফাইবারের মাধ্যমে দ্বৈত MPO-12/APC সংযোগকারী এবং ১০০G-PAM4 মডুলেশন ব্যবহার করেএটি কোয়ান্টাম-২ এবং স্পেকট্রাম-৪ সুইচগুলির জন্য আদর্শ, যা মাত্র ৩২টি খাঁচায় ৪০০জি-র ৬৪টি পোর্ট সক্ষম করে।
NVIDIA MMA4Z00-NS (800Gb/s Twin-port OSFP SR8) একটি যুগান্তকারী ট্রান্সিভার যা দুটি সমান্তরাল 400G মাল্টিমোড অপটিক্যাল ইঞ্জিনকে একটি একক OSFP প্লাগে সংহত করে।প্রতিটি ইঞ্জিন 100G-PAM4 (SR8) এর 4 টি লেন ব্যবহার করে এবং স্বাধীন MPO-12/APC সংযোগকারীগুলির মাধ্যমে সংযোগ করেএই অনন্য ডাবল-পোর্ট ডিজাইনটি নেটওয়ার্ক আর্কিটেক্টদের সুইচ ফেসপ্লেট ঘনত্বকে সর্বাধিক করতে দেয়ঃ কোয়ান্টাম -২ বা স্পেকট্রাম -৪ সুইচগুলিতে একটি একক ওএসএফপি খাঁচা দুটি 400 জি অপটিক্যাল ইন্টারফেস সরবরাহ করে।অন্তর্নির্মিত ইনফিনিব্যান্ড এবং ইথারনেট ফার্মওয়্যার স্বয়ংক্রিয় সনাক্তকরণ সহ, ট্রান্সিভারটি এনডিআর ইনফিনিব্যান্ড এবং 400GbE পরিবেশে নির্বিঘ্নে কাজ করে। 50 মিটার পর্যন্ত স্বল্প-দূরত্বের মাল্টিমোড লিঙ্কগুলির জন্য ডিজাইন করা হয়েছে, এটি স্পিন-লেফ টোপোলজিগুলির জন্য সর্বোত্তম পছন্দ,জিপিইউ ক্লাস্টার, এবং উচ্চ-পারফরম্যান্স ডেটা সেন্টার আন্তঃসংযোগ।
এক মডিউলে দুটি অভ্যন্তরীণ ট্রান্সসিভার ইঞ্জিনঃ 2x400G দ্বৈত MPO-12/APC সংযোগকারী ব্যবহার করে; ঘনত্ব দ্বিগুণ করার সময় সুইচ পোর্ট সংখ্যা হ্রাস করে।
ট্রান্সিভার প্রতি 100G-PAM4 বৈদ্যুতিক এবং অপটিক্যাল মডুলেশন 8 টি চ্যানেল; সমষ্টিগত 800Gb / s।
850nm VCSEL অ্যারে; দুটি প্যাচ প্যানেলের সাথে 30m (OM3) / 50m (OM4) পর্যন্ত পৌঁছান।
চারটি অ্যাডাপ্টার / ডিপিইউতে 2x200 জি এর জন্য সোজা ক্যাবল (2x400 জি) বা 1: 2 স্প্লিটার ক্যাবল সমর্থন করে।
17W সর্বোচ্চ, 2.0W কম-পাওয়ার স্লিপ মোড; ডিডিএম এবং উন্নত ডায়াগনস্টিকের সাথে সিএমআইএস 4.0 ম্যানেজমেন্ট ইন্টারফেস।
সুইচ প্রোটোকলের উপর ভিত্তি করে ইনফিনিব্যান্ড বা ইথারনেট স্বয়ংক্রিয়ভাবে সনাক্ত করে; ইনভেন্টরি সরলীকরণ করে।
এনভিআইডিআইএর টুইন-পোর্ট আর্কিটেকচারের চারপাশে নির্মিত, এমএমএ 4 জেড 00-এনএস দুটি স্বতন্ত্র 4-চ্যানেল অপটিক্যাল সাবসেম্বল ব্যবহার করে, প্রতিটি OM3 / OM4 মাল্টিমোড ফাইবারের মাধ্যমে 100G-PAM4 সংকেত চালায়।ট্রান্সিভারটি 850nm VCSELs একীভূত করেএমপিও-১২/এপিসি কোণযুক্ত শারীরিক যোগাযোগ সংযোগকারীগুলি ব্যাক রিফ্লেক্সকে হ্রাস করে।ঘন অপটিক্যাল ইন্টারকানেকশনে নির্ভরযোগ্য পারফরম্যান্স সক্ষম করে. মডিউলটি হোস্ট / লাইন লুপব্যাক পরীক্ষার জন্য অভিযোজিত Tx সমীকরণ, প্রোগ্রামযোগ্য Rx আউটপুট ব্যাপ্তি এবং অন্তর্নির্মিত PRBS জেনারেটর সমর্থন করে।ডিজিটাল ডায়াগনস্টিক মনিটরিং (ডিডিএম) রিয়েল-টাইম তাপমাত্রা প্রদান করে, ভোল্টেজ, বিচ্যুতি বর্তমান, Tx/Rx ক্ষমতা প্রতি লেন।

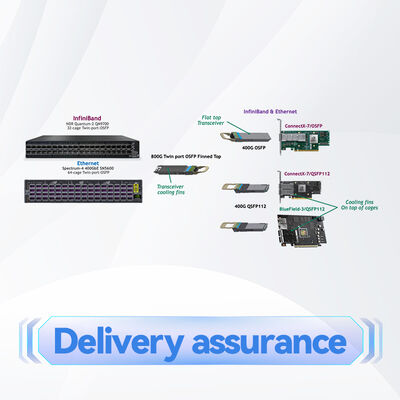

- সুইচ-টু-সুইচ:দুইটি সোজা ফাইবার (2x400G) ব্যবহার করে 800Gb/s এ দুটি কোয়ান্টাম-২ বা স্পেকট্রাম-৪ সুইচ সংযুক্ত করুন। বিকল্পভাবে, দুটি ভিন্ন সুইচে একটি একক টুইন-পোর্ট ট্রান্সিভার সংযুক্ত করুন,স্বাধীন ৪০০জি লিঙ্ক গঠন.
- সুইচ-টু-এডাপ্টার/ডিপিইউ:একটি টুইন-পোর্ট ট্রান্সসিভারকে দুটি 400G ConnectX-7 অ্যাডাপ্টার বা ব্লুফিল্ড -3 DPU (OSFP বা QSFP112) এর সাথে সরাসরি তারের ব্যবহার করে সংযুক্ত করুন।

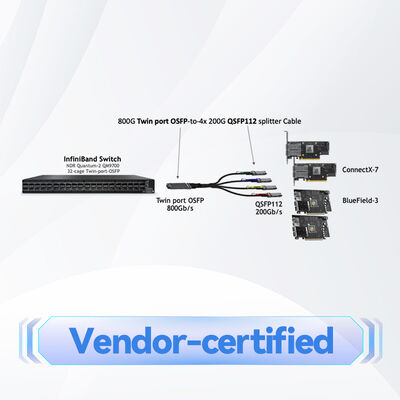

- সুইচ-টু-চার ২০০জি ডিভাইস:প্রতিটি 400G পোর্টকে 2x200G লিঙ্কগুলিতে বিভক্ত করতে 1:2 স্প্লিটার ক্যাবল স্থাপন করুন, যা প্রতি টুইন-পোর্ট ট্রান্সিভার প্রতি চারটি 200G সংযোগ সক্ষম করে।
- ডিজিএক্স এইচ১০০ ইন্টিগ্রেশনঃফ্ল্যাট-টপ সংস্করণ (এমএমএ 4 জেড 00-এনএস-এফএলটি) সিডার -7 মেজানাইন কার্ডগুলিকে কোয়ান্টাম -২ / স্পেকট্রাম -4 সুইচগুলিতে সংযুক্ত করে, জিপিইউ-টু-সুইচ ক্যাবলিংকে সহজ করে তোলে এবং পূর্ববর্তী ডিজিএক্স সিস্টেমের তুলনায় ট্রান্সিভার সংখ্যা হ্রাস করে।
এমএমএ 4 জেড 00-এনএস এনভিআইডিআইএ এন্ড-টু-এন্ড সিস্টেমগুলির জন্য বৈধ করা হয়, সর্বোত্তম আন্তঃক্রিয়াশীলতার গ্যারান্টি দেয়। সামঞ্জস্যপূর্ণ প্ল্যাটফর্মগুলির মধ্যে রয়েছেঃ
- এনভিআইডিআইএ কোয়ান্টাম-২ (এনডিআর) ইনফিনিব্যান্ড সুইচগুলি ফিনড-টপ মডিউল সহ 64x400 জি পোর্ট সমর্থন করে 32 ওএসএফপি খাঁচা।
- এনভিআইডিআইএ স্পেকট্রাম-৪ ইথারনেট সুইচ ∙ ৩২/৬৪ ওএসএফপি কেজ ৬৪-১২৮ ৪০০ জি পোর্ট সরবরাহ করে।
- NVIDIA ConnectX‐7 অ্যাডাপ্টার (OSFP এবং QSFP112 ফর্ম ফ্যাক্টর) এবং BlueField‐3 DPU।
- ডিজিএক্স এইচ১০০ সিস্টেম (ফ্ল্যাট-টপ ভেরিয়েন্ট সহ) ∙ আটটি কানেক্টএক্স-৭ সিডার-৭ কার্ডে সংহত।
- স্ট্যান্ডার্ড সিএমআইএস ৪.০ হোস্ট প্ল্যাটফর্মগুলি ওএসএফপি এমএসএ রেভ ১ এর সাথে সামঞ্জস্যপূর্ণ।12.
| প্যারামিটার | মান / পরিসীমা |
|---|---|
| ডেটা রেট | ৮০০ গিগাবাইট/সেকেন্ড সামগ্রিক (২x৪০০ গিগাবাইট/সেকেন্ড) |
| ফর্ম ফ্যাক্টর | ওএসএফপি (অক্টাল ছোট ফর্ম ফ্যাক্টর প্লাগযোগ্য) টুইন-পোর্ট |
| অপটিক্যাল সংযোগকারী | ডাবল এমপিও-১২/এপিসি (প্রতিটি পোর্টে ৮-ফাইবার, ১২-ফাইবার রিবন পদচিহ্ন) |
| ফাইবারের ধরন ও দূরত্ব | ওএম৩ঃ ৩০ মিটার পর্যন্ত / ওএম৪ঃ ৫০ মিটার পর্যন্ত (দুটি প্যাচ প্যানেলের সাথে) |
| তরঙ্গদৈর্ঘ্য | ৮৫০ এনএম ভিসিএসইএল (λc ৮৪৪-৮৬৩ এনএম) |
| মডুলেশন | 100G-PAM4 প্রতি লেন, মোট 8 লেন প্রতি মডিউল |
| পাওয়ার সাপ্লাই | 3.3V একক সরবরাহ; সর্বোচ্চ শক্তি 17W, নিম্ন-শক্তি ঘুম 2.0W |
| অপারেটিং কেস টেম্প | 0°C থেকে 70°C |
| ম্যানেজমেন্ট ইন্টারফেস | সিএমআইএস ৪.০ (আই২সি), ওএসএফপি এমএসএ মেনে চলে |
| লেজার নিরাপত্তা | ক্লাস ১ লেজার প্রোডাক্ট, RoHS-এর সাথে সামঞ্জস্যপূর্ণ |
| অংশ সংখ্যা | MMA4Z00-NS (ফিনড-টপ) / MMA4Z00-NS-FLT (ফ্ল্যাট-টপ) |
| পার্ট নম্বর | বর্ণনা | শীর্ষ শেল | লক্ষ্য সিস্টেম |
|---|---|---|---|
| MMA4Z00-NS | 800Gb/s OSFP SR8 ডাবল-পোর্ট, 2xMPO, 50m মাল্টি-মোড | ফিনিশ টপ | কোয়ান্টাম-২/স্পেকট্রাম-৪ এয়ার-কুলড সুইচ |
| MMA4Z00-NS-FLT | 800Gb/s OSFP SR8 ডাবল-পোর্ট, 2xMPO, 50m মাল্টি-মোড | ফ্ল্যাট টপ | DGX H100, তরল-শীতল সিস্টেম |
প্রস্তাবিত ফাইবার ক্যাবল (NVIDIA ক্রসওভার টাইপ-বি):2x400G লিঙ্কের জন্য সোজা ফাইবার MFP7E10-Nxxx (3m থেকে 50m); প্রতি স্প্লিট পোর্টে 2x200G এর জন্য 1:2 স্প্লিটার ক্যাবল MFP7E20-Nxxx (3m থেকে 50m) ।একটি টুইন-পোর্ট ট্রান্সিভারের উভয় তারের একই ধরনের হতে হবে (উভয় সোজা বা উভয় বিভক্তকারী) কিন্তু দৈর্ঘ্য ভিন্ন হতে পারে.
- চূড়ান্ত পোর্ট ঘনত্বঃসুইচ ফ্যাব্রিকের ৪০০ জি পোর্টের সংখ্যা দ্বিগুণ করে ∙ সুইচ সংখ্যা এবং ক্যাবলিং জটিলতা হ্রাস করে।
- এনভিআইডিআইএ এন্ড-টু-এন্ড বৈধতাঃকঠোর উৎপাদন পরীক্ষা কোয়ান্টাম-২/স্পেকট্রাম-৪ এবং কানেক্টএক্স-৭ ইকোসিস্টেমগুলির জন্য নির্ভরযোগ্যতা এবং পারফরম্যান্স নিশ্চিত করে।
- অপারেশনাল ফ্লেক্সিবিলিটিঃএকটি ট্রান্সিভার এসকিউ ইনফিনিব্যান্ড এবং ইথারনেট সমর্থন করে, স্বয়ংক্রিয়ভাবে সঠিক প্রোটোকল সক্ষম করে।
- শক্তি দক্ষতাঃস্প্লিটার ক্যাবল ব্যবহার করার সময় স্বয়ংক্রিয় শক্তি হ্রাস সহ 17W সর্বোচ্চ (400G ট্রান্সিভার 5.5W এ নেমে যায়) ।
- উন্নত রোগ নির্ণয়ঃপ্রতি লেন Tx/Rx ক্ষমতা, তাপমাত্রা, পক্ষপাত পর্যবেক্ষণ এবং লিংক বৈধকরণের জন্য PRBS লুপব্যাক।
Starsurge গ্রুপ NVIDIA নেটওয়ার্কিং সমাধানের জন্য ব্যাপক প্রাক-বিক্রয় এবং পরে-বিক্রয় সমর্থন প্রদান করে। আমাদের প্রযুক্তিগত দল সামঞ্জস্যতা যাচাইকরণ, স্থাপনার পরিকল্পনা,এবং সমস্যা সমাধান. সমস্ত ট্রান্সিভারগুলি ওয়ারেন্টি দ্বারা সমর্থিত এবং মূল মানের নিশ্চয়তার সাথে আসে। গ্লোবাল শিপিং, বহুভাষিক সমর্থন এবং কাস্টম কনফিগারেশন পরিষেবা উপলব্ধ।BOM অপ্টিমাইজেশান এবং ভলিউম মূল্য নির্ধারণের জন্য আমাদের বিশেষজ্ঞদের সাথে যোগাযোগ করুন.
- ক্লাস 1M লেজার পণ্য ️ সরাসরি লেজার আলোর সংস্পর্শে এড়ানো। হ্যান্ডলিংয়ের সময় সুরক্ষা সরঞ্জাম ব্যবহার করুন।
- অপটিক্যাল পোর্টগুলিতে যখন ব্যবহার করা হয় না তখন ধুলোর ক্যাপ রাখুন। জোড়া দেওয়ার আগে অপটিক্যাল সংযোগকারীগুলি পরিষ্কার করুন; 80% লিঙ্ক সমস্যাগুলি নোংরা সংযোগকারীদের থেকে উদ্ভূত হয়।
- ইএসডি সতর্কতা মেনে চলুন ∙ ইলেক্ট্রোস্ট্যাটিক স্রোত থেকে ক্ষতি হতে পারে।
- নিখুঁত সর্বোচ্চ নামমাত্র (স্টোরেজ -৪০°সি থেকে ৮৫°সি, সাপ্লাই ভোল্টেজ সর্বোচ্চ ৩.৬ ভোল্ট) অতিক্রম করবেন না।
- NVIDIA-অনুমোদিত ক্রসওভার টাইপ-বি ফাইবার ক্যাবলগুলি সরাসরি ট্রান্সিভার-ট্রান্সিভার সংযোগের জন্য সঠিক মেরুকরণ এবং কর্মক্ষমতা নিশ্চিত করতে ব্যবহার করুন।
হংকং স্টারসার্জ গ্রুপ কোং লিমিটেড একটি প্রযুক্তি-চালিত নেটওয়ার্ক হার্ডওয়্যার, আইটি পরিষেবা এবং সিস্টেম ইন্টিগ্রেশন সমাধান সরবরাহকারী। ২০০৮ সালে প্রতিষ্ঠিত,কোম্পানি নেটওয়ার্ক সুইচ সহ পণ্য দিয়ে বিশ্বব্যাপী গ্রাহকদের সেবা দেয়, এনআইসি, ওয়্যারলেস অ্যাক্সেস পয়েন্ট, কন্ট্রোলার, ক্যাবল এবং সম্পর্কিত সরঞ্জাম। একটি অভিজ্ঞ বিক্রয় এবং প্রযুক্তিগত দলের দ্বারা সমর্থিত, Starsurge সরকার, স্বাস্থ্যসেবা,উৎপাদনগ্রাহক-প্রথম পদ্ধতির সাথে, স্টারসার্জ নির্ভরযোগ্য গুণমান, প্রতিক্রিয়াশীল পরিষেবা এবং কাস্টমাইজড সমাধানগুলিতে মনোনিবেশ করে যা ক্লায়েন্টদের দক্ষ, স্কেলযোগ্য,এবং নির্ভরযোগ্য নেটওয়ার্ক অবকাঠামো.
একটি অনুমোদিত চ্যানেল অংশীদার হিসাবে, স্টারসার্জ সম্পূর্ণ লজিস্টিক সহায়তা এবং প্রযুক্তিগত দক্ষতার সাথে আসল এনভিআইডিআইএ ট্রান্সসিভার, তারের এবং সুইচ সরবরাহ করে।
- সুইচ মডেল (কোয়ান্টাম-২ / স্পেকট্রাম-৪) এবং প্রয়োজনীয় শীর্ষ-শেলের ধরন (ফিনড বা ফ্ল্যাট) নিশ্চিত করুন।
- OM3/OM4 মাল্টি-মোড ক্যাবল দৈর্ঘ্য নির্বাচন করুন এবং সোজা বা 1: 2 স্প্লিটার কনফিগারেশন সিদ্ধান্ত নিন।
- দুইটি পোর্ট ট্রান্সিভারকে সংযুক্ত উভয় তারেরই একই ধরণের (দুইটি সোজা বা উভয় স্প্লিটার) কিনা তা পরীক্ষা করুন।
- পাওয়ার বাজেট পরীক্ষা করুনঃ ট্রান্সিভার প্রতি 17W, সুইচ শীতল ক্ষমতা নিশ্চিত করুন।
- স্প্লিটার ব্যবহারের জন্য, নিশ্চিত করুন যে অ্যাডাপ্টার/ডিপিইউ 200G (2-লেন) অপারেশন সমর্থন করে।
- MMA1Z00-NS400কানেক্টএক্স-৭/ব্লুফিল্ড-৩ এর জন্য ৪০০ গিগাবাইট/সেকেন্ড QSFP112 SR4 ট্রান্সসিভার
- MMA4Z00-NS-FLTডিজিএক্স এইচ১০০ এবং তরল-শীতল প্রয়োগের জন্য ফ্ল্যাট-টপ ভেরিয়েন্ট
- MFP7E10-N0xx️ টাইপ-বি মাল্টি-মোড ক্রসওভার ফাইবার ক্যাবল (3m ₹ 50m)
- MFP7E20-N0xx∙ ১ঃ২ স্প্লিটার ক্রসওভার ক্যাবল (প্রতি স্প্লিট ২x২০০ জি)
- কোয়ান্টাম-২ QM9700 সুইচ সিস্টেম৪০০ জি এনডিআর ইনফিনিব্যান্ডের ৬৪টি পোর্ট
