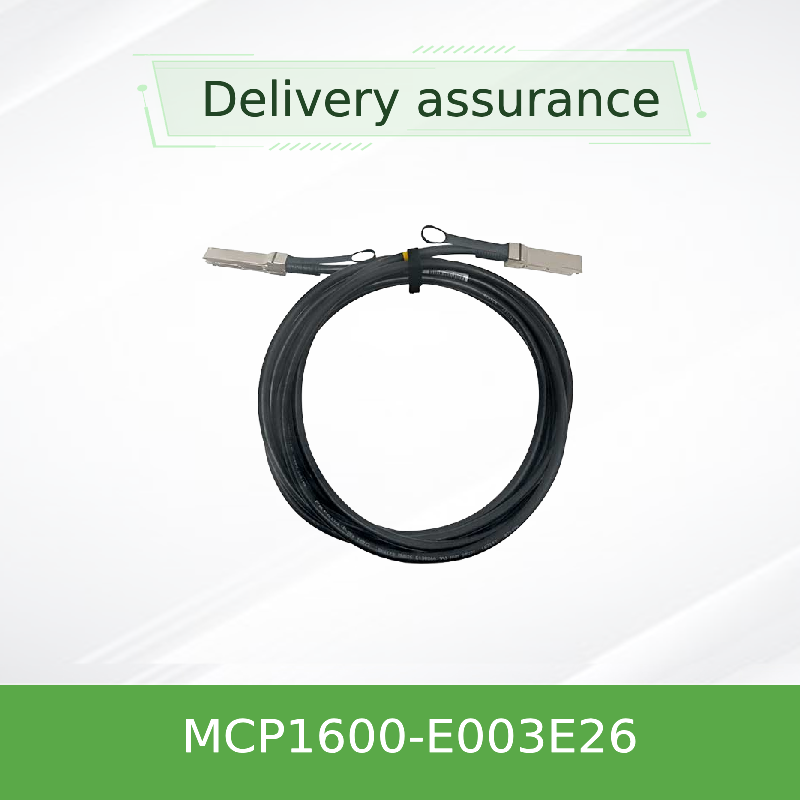

মেলানোক্স এমসিপি ১৬০০-ই০০৩ই২৬ ১০০ গিগাবাইট/সেকেন্ড QSFP২৮ প্যাসিভ ডিএসি ক্যাবল ৩ মি, ২৬এডব্লিউজি, ইডিআর ইনফিনিব্যান্ড
পণ্যের বিবরণ:
| পরিচিতিমুলক নাম: | Mellanox |
| মডেল নম্বার: | MCP1600-E003E26 |
| নথি: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিসি |
|---|---|
| মূল্য: | Negotiate |
| প্যাকেজিং বিবরণ: | বাইরের বাক্স |
| ডেলিভারি সময়: | জায় উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | প্রকল্প/ব্যাচ দ্বারা সরবরাহ |
|
বিস্তারিত তথ্য |
|||
| প্রাপ্যতা: | স্টক | ওয়ারেন্টি: | 1 বছর |
|---|---|---|---|
| অবস্থা: | নতুন এবং অরিজিনাল | প্রযুক্তি: | ইনফিনিব্যান্ড |
| টাইপ: | মেলানক্স এওসি কেবল | তারের দৈর্ঘ্য: | 3 মিটার |
| নাম: | Mellanox DAC কেবল MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG ইনফিনিব্যান্ড নেটওয | কীওয়ার্ড: | মেলানক্স ড্যাক কেবল |
| বিশেষভাবে তুলে ধরা: | Mellanox QSFP28 DAC ক্যাবল 3m,100Gb/s ইনফিনিব্যান্ড প্যাসিভ ক্যাবল,26AWG EDR নেটওয়ার্ক ক্যাবল |
||
পণ্যের বর্ণনা
Mellanox MCP1600-E003E26 100Gb/s QSFP28 প্যাসিভ DAC কেবল
3m প্যাসিভ কপার কেবল • 26 AWG • EDR InfiniBand • 100Gbps
100Gb/s EDR InfiniBand এবং ইথারনেট অ্যাপ্লিকেশনের জন্য নির্ভরযোগ্য, সাশ্রয়ী স্বল্প-দূরত্বের ইন্টারকানেক্ট। হট-প্লাগেবল QSFP28 ফর্ম ফ্যাক্টর, কম শক্তি (<0.1W), এবং ডেটা সেন্টার এবং উচ্চ-পারফরম্যান্স কম্পিউটিং পরিবেশের জন্য শক্তিশালী সিগন্যাল ইন্টিগ্রিটি।
পণ্যের সংক্ষিপ্ত বিবরণ
Mellanox MCP1600-E003E26 হল একটি 100Gb/s QSFP28 প্যাসিভ ডাইরেক্ট অ্যাটাচ কপার (DAC) কেবল যা উচ্চ-ঘনত্ব, কম-লেটেন্সি ইন্টারকানেক্টের জন্য ডিজাইন করা হয়েছে। এটি প্রতি লেনে 25Gb/s গতিতে চারটি হাই-স্পিড কপার পেয়ার ব্যবহার করে, যা মোট 100Gb/s ব্যান্ডউইথ সরবরাহ করে। এই 3-মিটার কেবলটি 26 AWG গেজ ব্যবহার করে এবং শিল্প-মান QSFP28 কানেক্টর দিয়ে শেষ করা হয়েছে। এটি SFF-8665 এবং SFF-8636 এর সাথে সম্পূর্ণ সামঞ্জস্যপূর্ণ, যা Mellanox সুইচ, অ্যাডাপ্টার এবং অন্যান্য QSFP28-সক্ষম সিস্টেমের সাথে নির্বিঘ্ন ইন্টারঅপারেবিলিটি নিশ্চিত করে। LSZH (লো স্মোক জিরো হ্যালোজেন) জ্যাকেট এবং RoHS সম্মতি এটিকে এন্টারপ্রাইজ এবং গ্রিন ডেটা সেন্টার স্থাপনার জন্য উপযুক্ত করে তোলে।
মূল বৈশিষ্ট্য
- 100Gb/s মোট ডেটা রেট (4 × 25Gb/s)
- QSFP28 ফর্ম ফ্যাক্টর, SFF-8665 কমপ্লায়েন্ট
- প্যাসিভ কপার - সিগন্যাল কন্ডিশনিংয়ের জন্য শূন্য পাওয়ার খরচ
- 3.3V সিঙ্গেল সাপ্লাই ভোল্টেজ (Vcc 3.135-3.465V)
- অপারেটিং কেস তাপমাত্রা 0°C থেকে 70°C
- বিট এরর রেট (BER) < 1E-15 Mellanox সিস্টেমের সাথে
- হট-প্লাগেবল, SFF-8636 এর মাধ্যমে I²C ম্যানেজমেন্ট
- LSZH জ্যাকেট, RoHS কমপ্লায়েন্ট, লেড-ফ্রি এবং হ্যালোজেন-ফ্রি PCB
- আউট-অফ-বক্স নির্ভরযোগ্যতার জন্য কঠোর উৎপাদন পরীক্ষা
- 1-বছরের সীমিত হার্ডওয়্যার ওয়ারেন্টি
প্রযুক্তি ও সিগন্যাল ইন্টিগ্রিটি
Mellanox প্যাসিভ কপার কেবলগুলি অপ্টিমাইজড ইম্পিডেন্স কন্ট্রোল (100Ω নামমাত্র) সহ প্রিসিশন টুইন-অ্যাক্স কপার নির্মাণ ব্যবহার করে সিগন্যাল রিফ্লেকশন এবং ক্রসটক কমাতে। প্রতিটি লেন স্বাধীনভাবে শিল্ড করা হয় এবং আগুন লাগলে ধোঁয়া এবং বিষাক্ত নির্গমন কমাতে সামগ্রিক কেবলটি LSZH উপাদান দিয়ে জ্যাকেট করা হয়। MCP1600 সিরিজটি প্রোপাগেশন ডিলে (4.5 ns/m সাধারণ) এর জন্য বৈশিষ্ট্যযুক্ত এবং 0-70°C অপারেটিং রেঞ্জের মধ্যে চমৎকার রিটার্ন লস এবং ইনসারশন লস পারফরম্যান্স বজায় রাখে। ইন্টিগ্রেটেড EEPROM কেবলের বৈশিষ্ট্য এবং পণ্যের তথ্য সংরক্ষণ করে, যা হোস্ট সিস্টেমগুলিকে অপ্টিমাল লিঙ্ক পারফরম্যান্সের জন্য প্যারামিটারগুলি স্বয়ংক্রিয়ভাবে কনফিগার করতে সক্ষম করে।
সাধারণ স্থাপনা
- উচ্চ-পারফরম্যান্স কম্পিউটিং (HPC): InfiniBand EDR সুইচগুলিকে কম্পিউট নোড, স্টোরেজ সিস্টেম এবং GPU ক্লাস্টারের সাথে সংযুক্ত করুন।
- ডেটা সেন্টার লিফ-স্পাইন: 100G ইথারনেট ফ্যাব্রিকগুলিতে টপ-অফ-র্যাক (ToR) থেকে স্পাইন সুইচ ইন্টারকানেক্টের স্বল্প-দূরত্ব।
- এন্টারপ্রাইজ কোর নেটওয়ার্কিং: এন্টারপ্রাইজ ডেটা সেন্টারগুলির মধ্যে বা সংলগ্ন র্যাকগুলির মধ্যে নির্ভরযোগ্য ব্যাকবোন লিঙ্ক।
- পরীক্ষা ও উন্নয়ন ল্যাব: প্রোটোটাইপিং এবং পারফরম্যান্স ভ্যালিডেশনের জন্য সাশ্রয়ী, কম-পাওয়ার লিঙ্ক।
সামঞ্জস্যতা
MCP1600-E003E26 যেকোনো QSFP28/100G পোর্টের সাথে সামঞ্জস্যপূর্ণ যা SFF-8665 এবং SFF-8636 স্ট্যান্ডার্ড মেনে চলে। এটি Mellanox Spectrum™ এবং Quantum™ সুইচ, ConnectX® অ্যাডাপ্টার এবং BlueField® DPU-এর সাথে যাচাই করা হয়েছে। এটি QSFP28 কেজ সহ তৃতীয় পক্ষের সুইচ এবং সার্ভারের সাথেও কাজ করে, যদি হোস্ট প্যাসিভ কপার DAC সমর্থন করে। অপ্টিমাল BER পারফরম্যান্সের জন্য, Mellanox এই কেবলটি Mellanox এন্ড-টু-এন্ড সিস্টেমের মধ্যে ব্যবহার করার সুপারিশ করে।
স্পেসিফিকেশন
| প্যারামিটার | ন্যূনতম | সাধারণ | সর্বোচ্চ | ইউনিট |
|---|---|---|---|---|
| সাপ্লাই ভোল্টেজ (Vcc) | 3.135 | 3.3 | 3.465 | V |
| ডেটা ইনপুট ভোল্টেজ | -0.3 | -- | 3.6 | V |
| কন্ট্রোল ইনপুট ভোল্টেজ | -0.3 | -- | 3.6 | V |
| পাওয়ার খরচ | -- | -- | 0.1 | W |
| অপারেটিং কেস তাপমাত্রা | 0 | -- | 70 | °C |
| স্টোরেজ তাপমাত্রা | -40 | -- | 85 | °C |
| অপারেটিং রিলেটিভ হিউমিডিটি | 5 | -- | 85 | % |
| ক্যারেক্টারিস্টিক ইম্পিডেন্স | 90 | 100 | 110 | Ω |
| প্রোপাগেশন ডিলে (তথ্যমূলক) | -- | 4.5 | -- | ns/m |
কেবল গেজ: 26 AWG
কেবল দৈর্ঘ্য: 3 m (±50 mm)
বাইরের ব্যাস: 9.4 ± 0.4 mm
ন্যূনতম বেন্ড রেডিয়াস (একক): 47 mm
ন্যূনতম বেন্ড রেডিয়াস (পুনরাবৃত্তিমূলক/অ্যাসেম্বলি): 94 mm
দ্রষ্টব্য: সমস্ত স্পেসিফিকেশন Mellanox ডেটাশিট MCP1600-E0xxEyy এর উপর ভিত্তি করে। অর্ডার করার আগে নিশ্চিত করুন।
নির্বাচন গাইড (MCP1600 সিরিজ)
| পার্ট নম্বর | দৈর্ঘ্য | AWG | জ্যাকেট | বিবরণ |
|---|---|---|---|---|
| MCP1600-E00AE30 | 0.5m | 30 | LSZH | কালো, EDR, 100Gb/s QSFP28 |
| MCP1600-E001E30 | 1.0m | 30 | LSZH | কালো, EDR, 100Gb/s QSFP28 |
| MCP1600-E01AE30 | 1.5m | 30 | LSZH | কালো, EDR, 100Gb/s QSFP28 |
| MCP1600-E002E30 | 2.0m | 30 | LSZH | কালো, EDR, 100Gb/s QSFP28 |
| MCP1600-E02AE26 | 2.5m | 26 | LSZH | কালো, EDR, 100Gb/s QSFP28 |
| MCP1600-E003E26 | 3.0m | 26 | LSZH | কালো, EDR, 100Gb/s QSFP28 (এই মডেল) |
| MCP1600-E004E26 | 4.0m | 26 | LSZH | কালো, EDR, 100Gb/s QSFP28 |
| MCP1600-E005E26 | 5.0m | 26 | LSZH | কালো, EDR, 100Gb/s QSFP28 |
* সমস্ত কেবল RoHS কমপ্লায়েন্ট, LF/HF PCB এবং LSZH জ্যাকেট সহ।
সুবিধা
- সাশ্রয়ী: প্যাসিভ ডিজাইন অপটিক্যাল ট্রান্সসিভার বাদ দেয়, মোট ইন্টারকানেক্ট খরচ কমায়।
- অতি-কম শক্তি: প্রতি লিঙ্কে < 0.1W, পাওয়ার-সংবেদনশীল ডেটা সেন্টারগুলির জন্য আদর্শ।
- শূন্য লেটেন্সি পেনাল্টি: ডাইরেক্ট কপার পাথ রিটাইমিং বা সিগন্যাল কনভার্সন ডিলে এড়িয়ে যায়।
- নির্ভরযোগ্য সিগন্যাল ইন্টিগ্রিটি: শিল্ডেড পেয়ার এবং প্রিসিশন ইম্পিডেন্স কন্ট্রোল BER নিশ্চিত করে < 1E-15।
- সহজ স্থাপন: হট-প্লাগেবল, প্রি-টেস্টেড, এবং হোস্ট সিস্টেম দ্বারা স্বয়ংক্রিয়ভাবে স্বীকৃত।
- পরিবেশগত দায়িত্ব: LSZH, RoHS, এবং হ্যালোজেন-ফ্রি উপকরণ গ্রিন আইটি উদ্যোগকে সমর্থন করে।
পরিষেবা ও সহায়তা
Hong Kong Starsurge Group Mellanox DAC কেবলগুলির জন্য ব্যাপক প্রি-সেলস এবং আফটার-সেলস সহায়তা প্রদান করে। পরিষেবাগুলির মধ্যে রয়েছে:
- প্রযুক্তিগত পরামর্শ: সামঞ্জস্যতা যাচাইকরণ, কেবলের দৈর্ঘ্য/ব্যাস নির্ধারণ এবং স্থাপনার পরামর্শ।
- গ্লোবাল লজিস্টিকস: নিরাপদ প্যাকেজিং সহ 60 টিরও বেশি দেশে দ্রুত, ট্র্যাক করা ডেলিভারি।
- 1-বছরের সীমিত যন্ত্রাংশ মেরামত বা প্রতিস্থাপন কভার করে 1-বছরের সীমিত হার্ডওয়্যার ওয়ারেন্টি।
- RMA সহায়তা: ত্রুটিপূর্ণ ইউনিটের জন্য সুবিন্যস্ত রিটার্ন প্রক্রিয়া।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী (FAQ)
প্রশ্ন: MCP1600-E003E26 এর সর্বোচ্চ ডেটা রেট কত?
উত্তর: 100Gb/s (4 লেন × 25Gb/s) - EDR InfiniBand এবং 100G ইথারনেটের জন্য উপযুক্ত।
প্রশ্ন: এই কেবলটি কি নন-Mellanox সুইচগুলির সাথে সামঞ্জস্যপূর্ণ?
উত্তর: হ্যাঁ, SFF-8665 এবং SFF-8636 মেনে চলা যেকোনো QSFP28 পোর্ট এই প্যাসিভ DAC ব্যবহার করতে পারে। তবে, গ্যারান্টিযুক্ত BER পারফরম্যান্সের জন্য, Mellanox Mellanox এন্ড-টু-এন্ড সিস্টেমের সুপারিশ করে।
প্রশ্ন: অপারেটিং তাপমাত্রা পরিসীমা কত?
উত্তর: 0°C থেকে 70°C কেস তাপমাত্রা; স্টোরেজ -40°C থেকে 85°C পর্যন্ত।
প্রশ্ন: এই কেবলের জন্য কি বাহ্যিক পাওয়ার প্রয়োজন?
উত্তর: না, এটি প্যাসিভ এবং শুধুমাত্র EEPROM এর জন্য Vcc ব্যবহার করে (< 0.1W)।প্রশ্ন: ন্যূনতম বেন্ড রেডিয়াস কত?
উত্তর: একক বেন্ড: 47mm; পুনরাবৃত্তিমূলক/অ্যাসেম্বলি বেন্ড: 94mm (বাইরের ব্যাসের 10 গুণ)।
সতর্কতা
নির্দিষ্ট ন্যূনতম বেন্ড রেডিয়াসের বাইরে কেবলটি বাঁকবেন না, বিশেষ করে সংযোগকারীর কাছাকাছি (অ্যাসেম্বলি বেন্ড)।
- ইনস্টলেশনের সময় কেবলটি টানতে বা চাপ দিতে এড়িয়ে চলুন; উপযুক্ত কেবল ব্যবস্থাপনা ব্যবহার করুন।
- নিশ্চিত করুন যে হোস্ট পোর্ট QSFP28 সামঞ্জস্যপূর্ণ এবং প্যাসিভ কপার DAC সমর্থন করে।
- -40°C থেকে 85°C এর মধ্যে একটি শুষ্ক, তাপমাত্রা-নিয়ন্ত্রিত পরিবেশে সংরক্ষণ করুন।
- সন্নিবেশ করার আগে সংযোগকারীগুলিতে ময়লা বা ক্ষতির জন্য পরিদর্শন করুন; প্রয়োজনে অনুমোদিত পরিষ্কারের সরঞ্জাম ব্যবহার করুন।
- Hong Kong Starsurge Group সম্পর্কে
Hong Kong Starsurge Group Co., Limited হল একটি প্রযুক্তি-চালিত নেটওয়ার্ক হার্ডওয়্যার, আইটি পরিষেবা এবং সিস্টেম ইন্টিগ্রেশন সমাধান প্রদানকারী। 2008 সালে প্রতিষ্ঠিত, কোম্পানিটি বিশ্বব্যাপী গ্রাহকদের নেটওয়ার্ক সুইচ, NIC, ওয়্যারলেস অ্যাক্সেস পয়েন্ট, কন্ট্রোলার, কেবল এবং সম্পর্কিত নেটওয়ার্কিং সরঞ্জাম সহ পণ্য সরবরাহ করে। একটি অভিজ্ঞ বিক্রয় এবং প্রযুক্তিগত দল দ্বারা সমর্থিত, Starsurge সরকার, স্বাস্থ্যসেবা, উত্পাদন, শিক্ষা, অর্থ এবং এন্টারপ্রাইজের মতো শিল্পগুলিকে সমর্থন করে। কোম্পানিটি IoT সমাধান, নেটওয়ার্ক ম্যানেজমেন্ট সিস্টেম, কাস্টম সফ্টওয়্যার ডেভেলপমেন্ট, বহুভাষিক সহায়তা এবং গ্লোবাল ডেলিভারি সরবরাহ করে। গ্রাহক-প্রথম পদ্ধতির সাথে, Starsurge নির্ভরযোগ্য গুণমান, প্রতিক্রিয়াশীল পরিষেবা এবং কাস্টমাইজড সমাধানের উপর দৃষ্টি নিবদ্ধ করে যা ক্লায়েন্টদের দক্ষ, স্কেলযোগ্য এবং নির্ভরযোগ্য নেটওয়ার্ক অবকাঠামো তৈরি করতে সহায়তা করে।
মূল তথ্য
পণ্য:
- Mellanox MCP1600-E003E26প্রকার:
- প্যাসিভ DAC, QSFP28ডেটা রেট:
- 100 Gb/s (4×25G)দৈর্ঘ্য:
- 3 m (26 AWG)সম্মতি:
- SFF-8665, SFF-8636জ্যাকেট:
- LSZH, RoHSওয়ারেন্টি:
- 1-বছরের সীমিতসামঞ্জস্যতা ম্যাট্রিক্স
Mellanox Quantum™ / Spectrum™ সুইচ
- Mellanox ConnectX®-5 / -6 অ্যাডাপ্টার
- BlueField® DPU প্ল্যাটফর্ম
- তৃতীয় পক্ষের QSFP28 পোর্ট (SFF-8665)
- InfiniBand EDR / 100G ইথারনেট
- ক্রেতা চেকলিস্ট
✓ প্রয়োজনীয় দৈর্ঘ্য নিশ্চিত করুন (3m, 26AWG)
- ✓ হোস্ট পোর্ট প্যাসিভ কপার DAC সমর্থন করে কিনা তা যাচাই করুন
- ✓ অপারেটিং তাপমাত্রা পরিসীমা পরীক্ষা করুন (0-70°C)
- ✓ আপনার পরিবেশের জন্য LSZH জ্যাকেট উপযুক্ত কিনা তা নিশ্চিত করুন
- ✓ RMA নীতি এবং স্টকের প্রাপ্যতা অনুরোধ করুন
