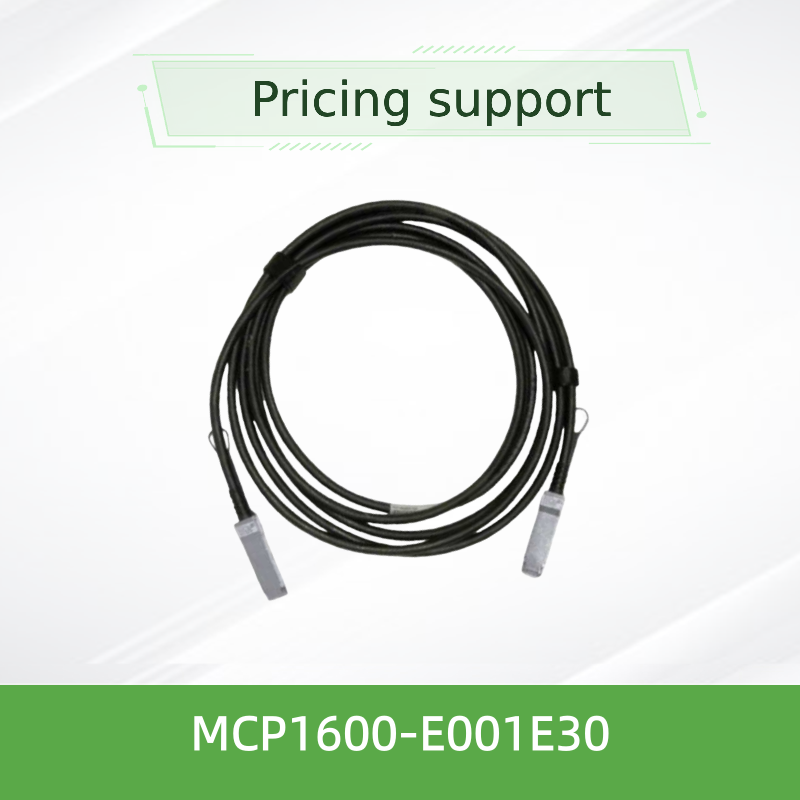

Mellanox MCP1600-E001E30 100Gb/s QSFP28 প্যাসিভ DAC কেবল – 1m, 30AWG, EDR InfiniBand
পণ্যের বিবরণ:
| পরিচিতিমুলক নাম: | Mellanox |
| মডেল নম্বার: | MCP1600-E001E30 |
| নথি: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিসি |
|---|---|
| মূল্য: | Negotiate |
| প্যাকেজিং বিবরণ: | বাইরের বাক্স |
| ডেলিভারি সময়: | জায় উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | প্রকল্প/ব্যাচ দ্বারা সরবরাহ |
|
বিস্তারিত তথ্য |
|||
| প্রাপ্যতা: | স্টক | ওয়ারেন্টি: | 1 বছর |
|---|---|---|---|
| অবস্থা: | নতুন এবং অরিজিনাল | প্রযুক্তি: | ইনফিনিব্যান্ড |
| টাইপ: | মেলানক্স এওসি কেবল | তারের দৈর্ঘ্য: | 3 মিটার |
| নাম: | Mellanox DAC কেবল MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG ইনফিনিব্যান্ড নেটওয | কীওয়ার্ড: | মেলানক্স ড্যাক কেবল |
| বিশেষভাবে তুলে ধরা: | মেলানোক্স QSFP28 DAC ক্যাবল 100Gb/s,1m প্যাসিভ DAC কেবল EDR InfiniBand,30AWG Nvidia কেবল ওয়ারেন্টি সহ |
||
পণ্যের বর্ণনা
পণ্যের সংক্ষিপ্ত বিবরণ
মেলানোক্স এমসিপি ১৬০০-ই ০১১ই৩০ একটি ১০০ গিগাবাইট/সেকেন্ডের কিউএসএফপি২৮ প্যাসিভ ডাইরেক্ট অ্যাটেচ কপার (ডিএসি) ক্যাবল যা উচ্চ ঘনত্ব, কম বিলম্বিত ইন্টারকানেকশনের জন্য ডিজাইন করা হয়েছে।এটিতে চারটি উচ্চ গতির তামা জোড়া রয়েছে যা প্রতি লেন প্রতি 25 গিগাবাইট / সেকেন্ডে কাজ করেএই 1 মিটার ক্যাবলটি 30 এডাব্লুজি গেজ ব্যবহার করে এবং শিল্প-মানক QSFP28 সংযোগকারীগুলির সাথে শেষ হয়।
SFF-8665 এবং SFF-8636 স্ট্যান্ডার্ডগুলির সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ, মেলানক্স সুইচ, অ্যাডাপ্টার এবং অন্যান্য QSFP28- সক্ষম সিস্টেমের সাথে নির্বিঘ্নে ইন্টারঅ্যাপারেবিলিটি নিশ্চিত করে।LSZH (Low Smoke Zero Halogen) জ্যাকেট এবং RoHS সম্মতি এটিকে এন্টারপ্রাইজ এবং সবুজ ডেটা সেন্টার স্থাপনার জন্য উপযুক্ত করে তোলে.
মূল বৈশিষ্ট্য
- ১০০ গিগাবাইট/সেকেন্ডের সমষ্টিগত ডেটা রেট (৪ × ২৫ গিগাবাইট/সেকেন্ড)
- QSFP28 ফর্ম ফ্যাক্টর, SFF-8665-এর সাথে সামঞ্জস্যপূর্ণ
- প্যাসিভ কপার ∙ সিগন্যাল কন্ডিশনারের জন্য শূন্য শক্তি খরচ
- 3.3V একক সরবরাহের ভোল্টেজ (Vcc 3.135~3.465V)
- অপারেটিং কেস তাপমাত্রা 0°C থেকে 70°C
- মেলানোক্স সিস্টেমের সাথে বিট ত্রুটির হার (BER) < 1E-15
- গরম-প্লাগযোগ্য, SFF-8636 এর মাধ্যমে I2C ব্যবস্থাপনা
- এলএসজেডএইচ জ্যাকেট, রোএইচএস সম্মত, সীসা মুক্ত এবং হ্যালোজেন মুক্ত পিসিবি
- বাক্সের বাইরে নির্ভরযোগ্যতার জন্য কঠোর উত্পাদন পরীক্ষা
- ১ বছরের সীমিত হার্ডওয়্যার ওয়ারেন্টি
প্রযুক্তি ও সংকেত অখণ্ডতা
মেলানোক্স প্যাসিভ তামার তারগুলি সংকেত প্রতিফলন এবং ক্রসট্যাককে হ্রাস করার জন্য অনুকূল প্রতিরোধ নিয়ন্ত্রণ (100Ω নামমাত্র) সহ সুনির্দিষ্ট দ্বি-অক্ষ তামার নির্মাণ ব্যবহার করে।প্রতিটি লেন স্বাধীনভাবে shielded হয়, এবং আগুনের ক্ষেত্রে ধোঁয়া এবং বিষাক্ত নির্গমন হ্রাস করার জন্য সামগ্রিক ক্যাবলটি এলএসজেএইচ উপাদান দিয়ে জ্যাকেট করা হয়েছে।
এমসিপি 1600 সিরিজটি প্রসার বিলম্বের জন্য বৈশিষ্ট্যযুক্ত (সাধারণত 4.5 এনএস / মি) এবং 0 ̊70 °C অপারেটিং পরিসরে দুর্দান্ত রিটার্ন ক্ষতি এবং সন্নিবেশ ক্ষতি কর্মক্ষমতা বজায় রাখে।ইন্টিগ্রেটেড EEPROM ক্যাবল অ্যাট্রিবিউট এবং পণ্য তথ্য সংরক্ষণ করে, যা হোস্ট সিস্টেমগুলিকে সর্বোত্তম লিঙ্ক পারফরম্যান্সের জন্য স্বয়ংক্রিয়ভাবে পরামিতিগুলি কনফিগার করতে সক্ষম করে।
সাধারণ মোতায়েন
- হাই পারফরম্যান্স কম্পিউটিং (এইচপিসি):কম্পিউটার নোড, স্টোরেজ সিস্টেম এবং জিপিইউ ক্লাস্টারগুলিতে ইনফিনিব্যান্ড ইডিআর সুইচগুলি সংযুক্ত করুন
- ডাটা সেন্টার লিফ-স্পাইন:শর্ট রিচ টপ-অফ-র্যাক (টিওআর) থেকে স্পাইন সুইচ ইন্টারকানেকশন 100 জি ইথারনেট ফ্যাব্রিকগুলিতে
- এন্টারপ্রাইজ কোর নেটওয়ার্কিং:এন্টারপ্রাইজ ডেটা সেন্টারে সংলগ্ন র্যাকগুলির মধ্যে বা তাদের মধ্যে নির্ভরযোগ্য ব্যাকবোন লিঙ্ক
- টেস্ট অ্যান্ড ডেভেলপমেন্ট ল্যাবঃপ্রোটোটাইপিং এবং পারফরম্যান্স ভ্যালিডেশনের জন্য ব্যয়বহুল, কম শক্তির লিঙ্ক
সামঞ্জস্য
MCP1600-E001E30 যে কোনও QSFP28/100G পোর্টের সাথে সামঞ্জস্যপূর্ণ যা SFF-8665 এবং SFF-8636 স্ট্যান্ডার্ডগুলি মেনে চলে। এটি মেলানোক্স স্পেকট্রাম TM এবং কোয়ান্টাম TM সুইচ, কানেক্টএক্স® অ্যাডাপ্টার,এবং ব্লুফিল্ড® ডিপিইউএটি QSFP28 খাঁচা দিয়ে সজ্জিত তৃতীয় পক্ষের সুইচ এবং সার্ভারগুলির সাথেও কাজ করে, যদি হোস্ট প্যাসিভ তামা DACs সমর্থন করে।
বিশেষ উল্লেখ
| প্যারামিটার | মিনিট | সাধারণ | ম্যাক্স | ইউনিট |
|---|---|---|---|---|
| সরবরাহ ভোল্টেজ (Vcc) | 3.135 | 3.3 | 3.465 | V |
| ডেটা ইনপুট ভোল্টেজ | -০.3 | 🙏 | 3.6 | V |
| নিয়ন্ত্রণ ইনপুট ভোল্টেজ | -০.3 | 🙏 | 3.6 | V |
| বিদ্যুৎ খরচ | 🙏 | 🙏 | 0.1 | ডব্লিউ |
| অপারেটিং কেস তাপমাত্রা | 0 | 🙏 | 70 | °C |
| সংরক্ষণের তাপমাত্রা | -৪০ | 🙏 | 85 | °C |
| অপারেটিং আপেক্ষিক আর্দ্রতা | 5 | 🙏 | 85 | % |
| বৈশিষ্ট্যগত প্রতিরোধ | 90 | 100 | 110 | Ω |
| প্রসারণের বিলম্ব (তথ্যসূত্র) | 🙏 | 4.5 | 🙏 | ns/m |
ক্যাবল স্পেসঃ30 AWG
তারের দৈর্ঘ্যঃ১ মিটার (±২৫ মিমি)
বাইরের ব্যাসার্ধঃ7.1 ± 0.35 মিমি
ন্যূনতম বাঁক ব্যাসার্ধ (একক):35.5 মিমি
ন্যূনতম বাঁক ব্যাসার্ধ (পুনরাবৃত্তি/সমষ্টি):৭১ মিমি
তারের দৈর্ঘ্যঃ১ মিটার (±২৫ মিমি)
বাইরের ব্যাসার্ধঃ7.1 ± 0.35 মিমি
ন্যূনতম বাঁক ব্যাসার্ধ (একক):35.5 মিমি
ন্যূনতম বাঁক ব্যাসার্ধ (পুনরাবৃত্তি/সমষ্টি):৭১ মিমি
দ্রষ্টব্যঃ সমস্ত স্পেসিফিকেশন Mellanox ডেটা শীট MCP1600-E0xxEyy উপর ভিত্তি করে। দয়া করে অর্ডার করার আগে নিশ্চিত করুন।
নির্বাচন নির্দেশিকা (এমসিপি ১৬০০ সিরিজ)
| পার্ট নম্বর | দৈর্ঘ্য | এডব্লিউজি | জ্যাকেট | বর্ণনা |
|---|---|---|---|---|
| MCP1600-E00AE30 | 0.৫ মিটার | 30 | LSZH | কালো, ইডিআর, 100 গিগাবাইট/সেকেন্ড QSFP28 |
| MCP1600-E001E30 | 1.০ মি | 30 | LSZH | কালো, EDR, 100Gb/s QSFP28 (এই মডেল) |
| MCP1600-E01AE30 | 1.৫ মিটার | 30 | LSZH | কালো, ইডিআর, 100 গিগাবাইট/সেকেন্ড QSFP28 |
| MCP1600-E002E30 | 2.০ মি | 30 | LSZH | কালো, ইডিআর, 100 গিগাবাইট/সেকেন্ড QSFP28 |
| MCP1600-E02AE26 | 2.৫ মিটার | 26 | LSZH | কালো, ইডিআর, 100 গিগাবাইট/সেকেন্ড QSFP28 |
| MCP1600-E003E26 | 3.০ মি | 26 | LSZH | কালো, ইডিআর, 100 গিগাবাইট/সেকেন্ড QSFP28 |
| MCP1600-E004E26 | 4.০ মি | 26 | LSZH | কালো, ইডিআর, 100 গিগাবাইট/সেকেন্ড QSFP28 |
| MCP1600-E005E26 | 5.০ মি | 26 | LSZH | কালো, ইডিআর, 100 গিগাবাইট/সেকেন্ড QSFP28 |
* সমস্ত ক্যাবল RoHS অনুগত, LF / HF PCB এবং LSZH জ্যাকেট সহ।
সুবিধা
- খরচ-কার্যকরঃপ্যাসিভ ডিজাইন অপটিক্যাল ট্রান্সিভারগুলিকে বাদ দেয়, মোট আন্তঃসংযোগ ব্যয় হ্রাস করে
- অতি-নিম্ন শক্তিঃ< 0.1W প্রতি লিঙ্ক, শক্তি সংবেদনশীল ডেটা সেন্টার জন্য আদর্শ
- শূন্য বিলম্বের শাস্তিঃসরাসরি তামা পথ পুনরায় সময় বা সংকেত রূপান্তর বিলম্ব এড়াতে
- নির্ভরযোগ্য সংকেত অখণ্ডতাঃসুরক্ষিত জোড়া এবং সুনির্দিষ্ট প্রতিরোধ নিয়ন্ত্রণ BER < 1E-15 নিশ্চিত করে
- সহজ প্রয়োগঃগরম-প্লাগযোগ্য, প্রাক-পরীক্ষিত, এবং হোস্ট সিস্টেম দ্বারা স্বয়ংক্রিয়ভাবে স্বীকৃত
- পরিবেশগত দায়বদ্ধতাঃএলএসজেএইচ, রোএইচএস এবং হ্যালোজেন মুক্ত উপকরণগুলি সবুজ আইটি উদ্যোগকে সমর্থন করে
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী (FAQ)
প্রশ্ন: MCP1600-E001E30 এর সর্বোচ্চ ডাটা রেট কত?
উঃ ১০০ গিগাবাইট/সেকেন্ড (৪টি লেন × ২৫ গিগাবাইট/সেকেন্ড) ‡ ইডিআর ইনফিনিব্যান্ড এবং ১০০জি ইথারনেটের জন্য উপযুক্ত।
প্রশ্ন: এই ক্যাবলটি মেলানক্স নয় এমন সুইচগুলির সাথে সামঞ্জস্যপূর্ণ?
উত্তরঃ হ্যাঁ, এসএফএফ -8665 এবং এসএফএফ -8636 এর সাথে সামঞ্জস্যপূর্ণ যে কোনও কিউএসএফপি 28 পোর্ট এই প্যাসিভ ডিএসি ব্যবহার করতে পারে। তবে, গ্যারান্টিযুক্ত বিইআর পারফরম্যান্সের জন্য, মেলানক্স মেলানক্সের শেষ থেকে শেষ সিস্টেমগুলি সুপারিশ করে।
প্রশ্ন: অপারেটিং তাপমাত্রার পরিসীমা কত?
উঃ 0°C থেকে 70°C কেস তাপমাত্রা; -40°C থেকে 85°C পর্যন্ত সংরক্ষণ।
প্রশ্ন: এই ক্যাবলের জন্য কি বাইরের শক্তি প্রয়োজন?
উত্তরঃ না, এটি প্যাসিভ এবং কেবলমাত্র EEPROM এর জন্য Vcc (< 0.1W) আঁকে।
প্রশ্ন: ন্যূনতম বাঁক ব্যাসার্ধ কত?
উঃ একক বাঁকঃ ৩৫.৫ মিমি; পুনরাবৃত্তি / সমাবেশ বাঁকঃ ৭১ মিমি (১০x বাইরের ব্যাসার্ধ) ।
সাবধানতা
- নির্দিষ্ট ন্যূনতম বাঁক ব্যাসার্ধ ছাড়িয়ে তারের বাঁক না, বিশেষ করে সংযোগকারী কাছাকাছি (সমন্বয় বাঁক)
- ইনস্টলেশনের সময় ক্যাবল টানতে বা চাপ দেওয়া এড়িয়ে চলুন; উপযুক্ত ক্যাবল ব্যবস্থাপনা ব্যবহার করুন
- হোস্ট পোর্ট QSFP28 সামঞ্জস্যপূর্ণ এবং প্যাসিভ তামা DACs সমর্থন নিশ্চিত করুন
- -৪০°সি থেকে ৮৫°সি মধ্যে শুকনো, তাপমাত্রা নিয়ন্ত্রিত পরিবেশে সংরক্ষণ করুন
- সংযোজকগুলিকে ঢোকানোর আগে ময়লা বা ক্ষতির জন্য পরীক্ষা করুন; প্রয়োজন হলে অনুমোদিত পরিষ্কারের সরঞ্জাম ব্যবহার করুন
হংকং স্টারসার্জ গ্রুপ সম্পর্কে
হংকং স্টারসার্জ গ্রুপ কোং লিমিটেড একটি প্রযুক্তিচালিত নেটওয়ার্ক হার্ডওয়্যার, আইটি পরিষেবা এবং সিস্টেম ইন্টিগ্রেশন সমাধান সরবরাহকারী। ২০০৮ সালে প্রতিষ্ঠিত,কোম্পানি নেটওয়ার্ক সুইচ সহ পণ্য দিয়ে বিশ্বব্যাপী গ্রাহকদের সেবা দেয়, এনআইসি, ওয়্যারলেস অ্যাক্সেস পয়েন্ট, কন্ট্রোলার, ক্যাবল এবং সংশ্লিষ্ট নেটওয়ার্কিং সরঞ্জাম।
একটি অভিজ্ঞ বিক্রয় এবং প্রযুক্তিগত দলের দ্বারা সমর্থিত, স্টারসার্জ সরকার, স্বাস্থ্যসেবা, উত্পাদন, শিক্ষা, অর্থ এবং উদ্যোগের মতো শিল্পকে সমর্থন করে।কোম্পানিটি আইওটি সমাধানও সরবরাহ করে, নেটওয়ার্ক ম্যানেজমেন্ট সিস্টেম, কাস্টম সফটওয়্যার ডেভেলপমেন্ট, বহুভাষিক সহায়তা এবং বিশ্বব্যাপী বিতরণ।
মূল তথ্য
পণ্যঃমেলানোক্স এমসিপি১৬০০-ই০০১ই৩০
প্রকারঃপ্যাসিভ ডিএসি, কিউএসএফপি২৮
ডাটা রেট:100 গিগাবাইট/সেকেন্ড (4×25G)
দৈর্ঘ্যঃ১ মিটার (৩০ এডব্লিউজি)
সম্মতিঃSFF-8665, SFF-8636
জ্যাকেট:LSZH, RoHS
গ্যারান্টিঃ১ বছর সীমিত
প্রকারঃপ্যাসিভ ডিএসি, কিউএসএফপি২৮
ডাটা রেট:100 গিগাবাইট/সেকেন্ড (4×25G)
দৈর্ঘ্যঃ১ মিটার (৩০ এডব্লিউজি)
সম্মতিঃSFF-8665, SFF-8636
জ্যাকেট:LSZH, RoHS
গ্যারান্টিঃ১ বছর সীমিত
সামঞ্জস্যতা ম্যাট্রিক্স
- মেলানোক্স কোয়ান্টাম TM / স্পেকট্রাম TM সুইচ
- মেলানোক্স কানেক্টএক্স®-৫/-৬ অ্যাডাপ্টার
- ব্লুফিল্ড® ডিপিইউ প্ল্যাটফর্ম
- তৃতীয় পক্ষের QSFP28 পোর্ট (SFF-8665)
- ইনফিনিব্যান্ড ইডিআর / 100 জি ইথারনেট
ক্রেতার চেকলিস্ট
- ✓ প্রয়োজনীয় দৈর্ঘ্য নিশ্চিত করুন (1 মি, 30AWG)
- ✓ হোস্ট পোর্ট প্যাসিভ কপার ডিএসি সমর্থন করে তা যাচাই করুন
- ✓ অপারেটিং তাপমাত্রা পরিসীমা পরীক্ষা করুন (০ ০৭০°C)
- ✓ এলএসজেএইচ জ্যাকেটটি আপনার পরিবেশের জন্য উপযুক্ত কিনা তা নিশ্চিত করুন
- ✓ RMA নীতি এবং স্টক উপলব্ধতা অনুরোধ
