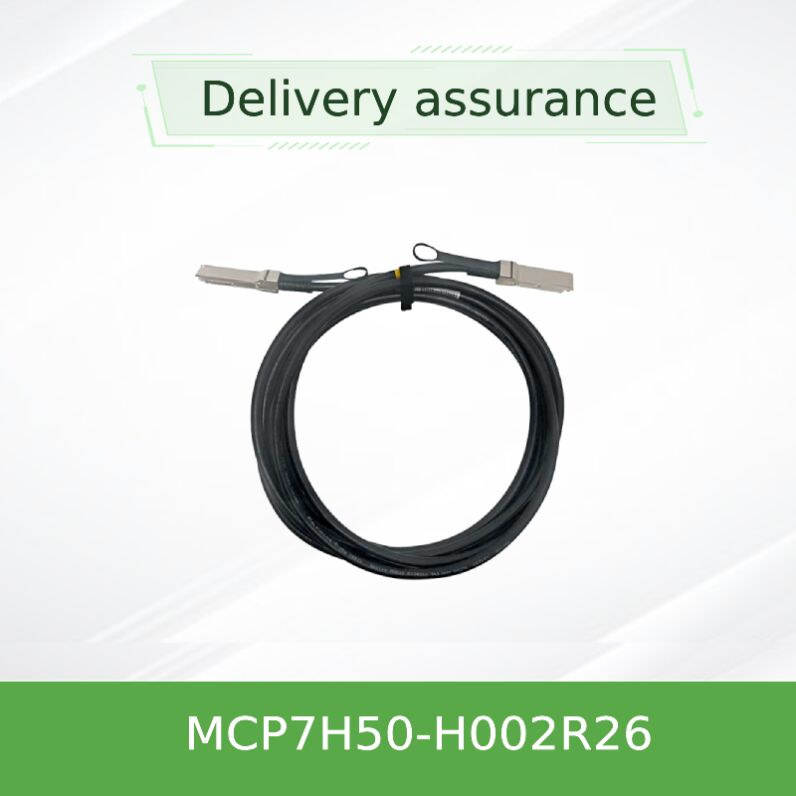

200G থেকে 2x100G HDR100 DAC স্প্লিটার ক্যাবল MCP7H50-H002R26
পণ্যের বিবরণ:
| পরিচিতিমুলক নাম: | Mellanox |
| মডেল নম্বার: | MCP7H50-H002R26 |
| নথি: | MCP7H50-H002R26.pdf |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিসি |
|---|---|
| মূল্য: | Negotiate |
| প্যাকেজিং বিবরণ: | বাইরের বাক্স |
| ডেলিভারি সময়: | জায় উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | প্রকল্প/ব্যাচ দ্বারা সরবরাহ |
|
বিস্তারিত তথ্য |
|||
| প্রাপ্যতা: | স্টক | ওয়ারেন্টি: | 1 বছর |
|---|---|---|---|
| অবস্থা: | নতুন এবং আসল | প্রযুক্তি: | ইনফিনিব্যান্ড |
| টাইপ: | মেলানক্স এওসি কেবল | তারের দৈর্ঘ্য: | 2 মিটার |
| নাম: | মেলানক্স ড্যাক কেবল এমসিপি 7 এইচ 50-এইচ 1002 আর 26 200 জিবি/এস থেকে 2x100 জিবি/এস 2.0 এম 26awg ইনফিন | কীওয়ার্ড: | মেলানক্স ড্যাক কেবল |
পণ্যের বর্ণনা
200Gb/s HDR থেকে 2x100Gb/s HDR100 QSFP56 ডাইরেক্ট অ্যাটাচ কপার স্প্লিটার কেবল
200G InfiniBand HDR ফ্যাব্রিকের জন্য হাই-স্পিড, লো-ল্যাটেন্সি প্যাসিভ কপার ব্রেকআউট কেবল। একটি একক 200Gb/s QSFP56 পোর্টকে দুটি স্বাধীন 100Gb/s HDR100 QSFP56 পোর্টের সাথে সংযুক্ত করে — শূন্য পাওয়ার খরচ সহ স্বল্প-দূরত্বের ইন্টারকানেক্ট।
Mellanox MCP7H50-H002R26 হল একটি প্যাসিভ কপার হাইব্রিড স্প্লিটার কেবল যা 200Gb/s InfiniBand HDR (High Data Rate) অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। এটি ডেটা সেন্টারগুলির মধ্যে স্বল্প-দূরত্বের সংযোগের জন্য অপটিক্যাল ইন্টারকানেক্টের একটি সাশ্রয়ী, কম-পাওয়ার বিকল্প সরবরাহ করে। একটি প্রান্তে একটি 200Gb/s QSFP56 সংযোগকারী রয়েছে, যখন অন্য দিকটি দুটি 100Gb/s HDR100 QSFP56 পোর্টে বিভক্ত হয়। অভ্যন্তরীণ ওয়্যারিং একক QSFP56 থেকে দুটি QSFP56 সংযোগকারীর প্রতিটিতে দুটি কপার পেয়ার (পেয়ার 1&2, 3&4) ম্যাপ করে, যা নির্বিঘ্ন HDR100 সংযোগ সক্ষম করে।প্রতিটি QSFP56 পোর্টে একটি ফিল্ড-রিপ্লেসেবল EEPROM অন্তর্ভুক্ত রয়েছে যা পণ্যের কনফিগারেশন এবং সনাক্তকরণ ডেটা সংরক্ষণ করে, যা উন্নত ব্যবস্থাপনা এবং ডায়াগনস্টিকসের জন্য হোস্ট সিস্টেম দ্বারা পঠনযোগ্য। কঠোর উৎপাদন পরীক্ষা এবং শক্তিশালী যান্ত্রিক ডিজাইনের সাথে, এই কেবলটি হাই-পারফরম্যান্স কম্পিউটিং, এআই ক্লাস্টার এবং হাইপারস্কেল অবকাঠামোর জন্য আউট-অফ-দ্য-বক্স নির্ভরযোগ্যতা নিশ্চিত করে।মূল বৈশিষ্ট্য
✅ IBTA InfiniBand HDR কমপ্লায়েন্ট — 200Gb/s থেকে 2x 100Gb/s HDR100
InfiniBand HDR লিফ-স্পাইন টপোলজি: 200Gb/s সুইচ পোর্টগুলিকে 100Gb/s HDR100 কম্পিউট নোডের সাথে সংযুক্ত করুন।উচ্চ-পারফরম্যান্স কম্পিউটিং (HPC) ক্লাস্টারগুলির জন্য সক্রিয় অপটিক্যাল খরচ ছাড়াই মিশ্র গতির ইন্টারকানেক্টের প্রয়োজন।এআই/এমএল ডেটা সেন্টার ফ্যাব্রিক: ডুয়াল-পোর্ট 100G সংযোগ সহ জিপিইউ সার্ভারের জন্য দক্ষ ব্রেকআউট ক্যাবলিং।
- টপ-অফ-র্যাক (ToR) ক্যাবলিং: নমনীয় বেন্ডিং ব্যাসার্ধ সহ পরিষ্কার কেবল ব্যবস্থাপনা (ন্যূনতম একক বেন্ড: 34mm)।
- সামঞ্জস্যতা
- Mellanox (NVIDIA) InfiniBand সুইচ এবং অ্যাডাপ্টারের সাথে নির্বিঘ্ন ইন্টিগ্রেশনের জন্য প্রকৌশলী। IBTA HDR এবং HDR100 স্পেসিফিকেশনের সাথে সম্পূর্ণ কমপ্লায়েন্ট, উপযুক্ত অ্যাডাপ্টারের সাথে ব্যবহার করার সময় নিম্ন গতিতে HDR100, EDR এবং FDR লিঙ্কের সাথে পশ্চাৎ সামঞ্জস্যপূর্ণ। EEPROM কন্টেন্ট SFF-8636 অনুসরণ করে, যা I²C এর মাধ্যমে শক্তিশালী হোস্ট-সাইড ম্যানেজমেন্ট সক্ষম করে। তৃতীয় পক্ষের প্ল্যাটফর্মের জন্য, সামঞ্জস্যতা QSFP56 MSA এবং InfiniBand HDR স্পেসিফিকেশনের প্রতি হোস্ট সিস্টেমের আনুগত্যের উপর নির্ভর করে।
- ✅ যাচাই করা হয়েছে:
- Mellanox Quantum™ HDR সুইচ সিরিজ, ConnectX®-6 HDR অ্যাডাপ্টার, এবং ConnectX-6 HDR100 কার্ড। অনুগ্রহ করে অন্যান্য ব্র্যান্ডের উপর বৈধতার জন্য সাপোর্টের সাথে যোগাযোগ করুন।
পরম সর্বোচ্চ রেটিং
| কন্ট্রোল ইনপুট ভোল্টেজ | |
|---|---|
| 0°C থেকে 70°C | 3.135V – 3.465V (সাধারণ 3.3V) |
| -40°C থেকে +85°C | 3.135V – 3.465V (সাধারণ 3.3V) |
| সাপ্লাই ভোল্টেজ (Vcc) | 3.135V – 3.465V (সাধারণ 3.3V) |
| পাওয়ার খরচ | ≤ 0.1W (প্যাসিভ ডিজাইন) |
| অপারেটিং কেস তাপমাত্রা | ||
|---|---|---|
| 0°C থেকে 70°C | অপারেটিং রিলেটিভ হিউমিডিটি | |
| 5% থেকে 85% (নন-কনডেনসিং) | বৈদ্যুতিক ও যান্ত্রিক | |
| ক্যারেক্টারিস্টিক ইম্পিডেন্স | 100Ω ±10% (90~110Ω) | |
| প্রোপাগেশন ডিলে | ≤ 4.5 ns/m (তথ্যমূলক) | |
| তারের গেজ (H002R26) | ||
|---|---|---|
| 26 AWG | বাইরের ব্যাস | |
| 6.8 ± 0.3 মিমি | ন্যূনতম বেন্ড ব্যাসার্ধ (একক) | |
| 34 মিমি (সংযোগকারী থেকে দূরে 5x OD) | শূন্য পাওয়ার খরচ: | |
| 10x বাইরের ব্যাস (প্রায় 68 মিমি) | প্যাসিভ ডিজাইন কেবল অ্যাসেম্বলিতে পাওয়ার ড্র দূর করে, সামগ্রিক ডেটা সেন্টার PUE হ্রাস করে। | |
| LSZH (লো স্মোক জিরো হ্যালোজেন) | নির্বাচন গাইড | |
| পার্ট নম্বর | দৈর্ঘ্য | |
| AWG | কেবল OD | |
| MCP7H50-H001R30 | 1 মি | 30 AWG | 5.2 ± 0.3 মিমি | 200G HDR থেকে 2x100G HDR100, QSFP56 থেকে 2xQSFP56, LSZH, রেইনবো পুলট্যাব |
|---|---|---|---|---|
| MCP7H50-H01AR30 | 1.5 মি | 26 AWG | 6.8 ± 0.3 মিমি | 200G HDR থেকে 2x100G HDR100 ব্রেকআউট, প্যাসিভ হাইব্রিড |
| MCP7H50-H002R26 | 2 মি | 26 AWG | 6.8 ± 0.3 মিমি | 2-মিটার পৌঁছানোর জন্য প্রস্তাবিত, সিগন্যাল ইন্টিগ্রিটির জন্য ভারী গেজ |
| দ্রষ্টব্য: অনুরোধে অন্যান্য দৈর্ঘ্য উপলব্ধ হতে পারে। অনুগ্রহ করে বিক্রয় দলের সাথে কাস্টম দৈর্ঘ্য নিশ্চিত করুন। | অ্যাক্টিভ অপটিক্যাল এবং স্ট্যান্ডার্ড DAC-এর উপর সুবিধা | শূন্য পাওয়ার খরচ: | প্যাসিভ ডিজাইন কেবল অ্যাসেম্বলিতে পাওয়ার ড্র দূর করে, সামগ্রিক ডেটা সেন্টার PUE হ্রাস করে। | অতি-নিম্ন ল্যাটেন্সি: |
কোন রিটাইমার বা অপটিক্যাল রূপান্তর নেই, উচ্চ-ফ্রিকোয়েন্সি ট্রেডিং এবং HPC ওয়ার্কলোডের জন্য আদর্শ।
- দুটি পৃথক 100G কেবল এবং অতিরিক্ত সুইচ পোর্টগুলি দূর করে; ক্যাবলিং জটিলতা হ্রাস করে।নির্ভরযোগ্যতা ও স্থায়িত্ব:
- 1 বছরের সীমিত হার্ডওয়্যার ওয়ারেন্টি; কঠোর উৎপাদন পরীক্ষা উন্নত আউট-অফ-দ্য-বক্স পারফরম্যান্স নিশ্চিত করে।পরিবেশগত সম্মতি:
- RoHS, LF/HF PCB, LSZH জ্যাকেট প্লেনাম এবং কঠোর অগ্নি-নিরাপত্তা প্রয়োজনীয়তার জন্য উপযুক্ত।পরিষেবা ও সহায়তা
- প্রতিটি Mellanox LinkX DAC কেবল 1 বছরের সীমিত হার্ডওয়্যার ওয়ারেন্টি সহ আসে যা যন্ত্রাংশের মেরামত বা প্রতিস্থাপন কভার করে। বিশ্বব্যাপী প্রযুক্তিগত সহায়তা অনুমোদিত পরিবেশক এবং NVIDIA নেটওয়ার্কিং সাপোর্ট পোর্টালে উপলব্ধ। ভলিউম স্থাপনার জন্য, ডেডিকেটেড FAE রিসোর্স এবং সামঞ্জস্যতা বৈধতা পরিষেবা সরবরাহ করা হয়। কাস্টম লেবেলিং, পুলট্যাব রঙের বিকল্প এবং দৈর্ঘ্যের পরিবর্তনগুলি যোগ্য OEM/ODM প্রকল্পগুলির জন্য ব্যবস্থা করা যেতে পারে।প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী (FAQ)
- প্রশ্ন ১: এই কেবলটি কি ইথারনেট 200GbE থেকে 2x100GbE ব্রেকআউটের সাথে সামঞ্জস্যপূর্ণ?উত্তর: কেবলটি InfiniBand HDR/HDR100 এর জন্য অপ্টিমাইজ করা হয়েছে। এটি QSFP56 এর বৈদ্যুতিক বৈশিষ্ট্যগুলি পূরণ করে; তবে, ইথারনেটের জন্য সিস্টেম-স্তরের সামঞ্জস্যতা ব্রেকআউট মোডের জন্য হোস্টের সমর্থনের উপর নির্ভর করে। 200GbE থেকে 2x100GbE এর জন্য, অনুগ্রহ করে আপনার NIC/সুইচ ডেটাশিট দিয়ে যাচাই করুন।
উত্তর: এই সিরিজের উপর ভিত্তি করে, 26AWG সংস্করণের সাথে 2 মিটার পর্যন্ত। দীর্ঘ দূরত্বের জন্য, সক্রিয় অপটিক্যাল কেবল (AOC) বা অপটিক্যাল মডিউল সুপারিশ করা হয়।প্রশ্ন ৩: আমি কি এই কেবলটি FDR (56Gb/s) বা EDR (100Gb/s) InfiniBand এর সাথে ব্যবহার করতে পারি?উত্তর: হ্যাঁ, এটি পশ্চাৎ সামঞ্জস্যপূর্ণ: নিম্ন-গতির গিয়ারগুলির সাথে ব্যবহার করার সময়, কেবলটি আলোচনা করা গতিতে কাজ করবে। তবে, সম্পূর্ণ HDR100/HDR ব্যান্ডউইথের জন্য উভয় প্রান্তে HDR-সক্ষম পোর্ট প্রয়োজন।
উত্তর: হ্যাঁ, QSFP56 সংযোগকারীগুলি হট-প্লাগেবল এবং সিস্টেম রিবুট ছাড়াই EEPROM স্বীকৃত হয়।
প্রশ্ন ৫: পুলট্যাবের রঙ কী?
উত্তর: পার্ট নম্বরের 'R' উচ্চ-ঘনত্বের র্যাকে সহজ সনাক্তকরণের জন্য রেইনবো পুলট্যাব নির্দেশ করে। বড় অর্ডারের জন্য কাস্টম রঙ সম্ভব হতে পারে।
ইনস্টলেশন ও হ্যান্ডলিং সতর্কতা
ন্যূনতম বেন্ড ব্যাসার্ধ অতিক্রম করবেন না: একক বেন্ডের জন্য 34 মিমি (সংযোগকারী থেকে দূরে) এবং পুনরাবৃত্ত বেন্ডিংয়ের জন্য 10x কেবল OD (প্রায় 68 মিমি) সিগন্যাল অবক্ষয় এড়াতে।
সঠিক গ্রাউন্ডিং এবং EMI পারফরম্যান্স বজায় রাখার জন্য QSFP56 সংযোগকারীর ল্যাচ মেকানিজম সম্পূর্ণরূপে নিযুক্ত আছে তা নিশ্চিত করুন।
ট্রান্সসিভার/কেবল প্রান্তগুলি পরিচালনা করার সময় ESD-নিরাপদ অনুশীলনগুলি ব্যবহার করুন; স্ট্যাটিক ডিসচার্জ EEPROM উপাদানগুলির ক্ষতি করতে পারে।
রেট করা টেনশনের বাইরে কেবলগুলি টানবেন না বা প্রসারিত করবেন না; আনপ্লাগ করার সময় সর্বদা সংযোগকারী বডি ধরুন।
কোম্পানি সম্পর্কে
Hong Kong Starsurge Group Co., Limited হল একটি প্রযুক্তি-চালিত নেটওয়ার্ক হার্ডওয়্যার, আইটি পরিষেবা এবং সিস্টেম ইন্টিগ্রেশন সমাধান প্রদানকারী। ২০০৮ সালে প্রতিষ্ঠিত, কোম্পানিটি বিশ্বব্যাপী গ্রাহকদের নেটওয়ার্ক সুইচ, NIC, ওয়্যারলেস অ্যাক্সেস পয়েন্ট, কন্ট্রোলার, কেবল এবং সম্পর্কিত নেটওয়ার্কিং সরঞ্জাম সহ পণ্য সরবরাহ করে। একটি অভিজ্ঞ বিক্রয় এবং প্রযুক্তিগত দল দ্বারা সমর্থিত, Starsurge সরকার, স্বাস্থ্যসেবা, উত্পাদন, শিক্ষা, অর্থ এবং এন্টারপ্রাইজের মতো শিল্পগুলিকে সমর্থন করে। কোম্পানিটি IoT সমাধান, নেটওয়ার্ক ম্যানেজমেন্ট সিস্টেম, কাস্টম সফ্টওয়্যার ডেভেলপমেন্ট, বহুভাষিক সহায়তা এবং গ্লোবাল ডেলিভারি সরবরাহ করে। গ্রাহক-প্রথম পদ্ধতির সাথে, Starsurge নির্ভরযোগ্য গুণমান, প্রতিক্রিয়াশীল পরিষেবা এবং তৈরি করা সমাধানগুলিতে মনোনিবেশ করে যা ক্লায়েন্টদের দক্ষ, মাপযোগ্য এবং নির্ভরযোগ্য নেটওয়ার্ক অবকাঠামো তৈরি করতে সহায়তা করে।
- মূল তথ্য — এক নজরে
- ডেটা রেট:
- 200Gb/s → 2x100Gb/s HDR100
- মডুলেশন:
সংযোগকারী প্রকার:
প্যাসিভ কপার, LSZHপাওয়ার:
1 বছরের সীমিতঅপারেটিং তাপমাত্রা:
বিক্রেতা / ডিভাইস পরিবারসামঞ্জস্যতার স্থিতি
✅ সার্টিফাইডসম্পূর্ণ HDR গতি, ব্রেকআউট মোড সমর্থিত
| ✅ সার্টিফাইড | অটো-আলোচনা, EEPROM রিড যাচাই করা হয়েছে | তৃতীয় পক্ষের IB সুইচ (IBTA কমপ্লায়েন্ট) |
|---|---|---|
| ⚠️ শর্তসাপেক্ষে সামঞ্জস্যপূর্ণ | উপযুক্ত ফার্মওয়্যার সহ কাজ করতে পারে; সাপোর্টের সাথে যোগাযোগ করুন | ব্রেকআউট ক্ষমতা সহ ইথারনেট 200G সুইচ |
| ⚫ আনুষ্ঠানিকভাবে পরীক্ষিত নয় | উপযুক্ত ফার্মওয়্যার সহ কাজ করতে পারে; সাপোর্টের সাথে যোগাযোগ করুন | ক্রেতার চেকলিস্ট |
| ☐ পোর্ট প্রকার নিশ্চিত করুন: উভয় প্রান্তে QSFP56 খাঁচা প্রয়োজন (InfiniBand HDR বা HDR100)। | ☐ কেবলের দৈর্ঘ্যের প্রয়োজনীয়তা যাচাই করুন: ছোট দূরত্বের জন্য 2m (H002R26) বা 1m/1.5m ভ্যারিয়েন্ট। | ☐ সুইচ/রাউটার ব্রেকআউট সমর্থন করে তা নিশ্চিত করুন: 1x200G থেকে 2x100G মোড। |
| ☐ র্যাক লেআউটে বেন্ডিং ব্যাসার্ধ পরীক্ষা করুন: ন্যূনতম একক বেন্ড 34mm, পুনরাবৃত্ত বেন্ড 68mm। | ☐ উচ্চ কম্পন পরিবেশে, সুরক্ষিত কেবল ব্যবস্থাপনা বাহু সুপারিশ করা হয়। | সম্পর্কিত পণ্য |
- MCP7H50-H01AR30 – 1.5m 30AWG ভ্যারিয়েন্ট
- MCP1650-HxxxEyy – 200G HDR থেকে 200G HDR প্যাসিভ ডাইরেক্ট অ্যাটাচ কপার (QSFP56 থেকে QSFP56)
- MMA1Z10-xx – দীর্ঘ দূরত্বের InfiniBand HDR লিঙ্কের জন্য অ্যাক্টিভ অপটিক্যাল কেবল
