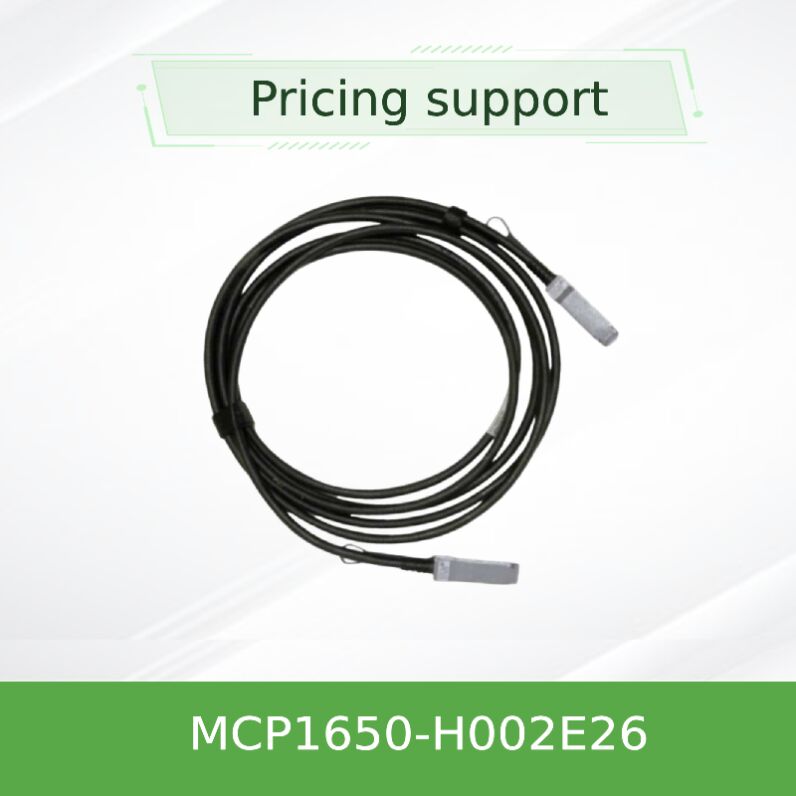

200Gb/s QSFP56 এইচডিআর প্যাসিভ ডিএসি ক্যাবল মেলানোক্স এমসিপি 1650-এইচ002ই 26 2m, 26AWG LSZH

পণ্যের বিবরণ:

পরিচিতিমুলক নাম: Mellanox
মডেল নম্বার: MCP1650-H002E26
নথি: PB_MCP1650-H0xxEyy_200Gbps_...AC.pdf

প্রদান:

ন্যূনতম চাহিদার পরিমাণ: 1 পিসি
মূল্য: Negotiate
প্যাকেজিং বিবরণ: বাইরের বাক্স
ডেলিভারি সময়: জায় উপর ভিত্তি করে
পরিশোধের শর্ত: টি/টি
যোগানের ক্ষমতা: প্রকল্প/ব্যাচ দ্বারা সরবরাহ
ভালো দাম যোগাযোগ

বিস্তারিত তথ্য
অবস্থা: নতুন এবং আসল প্রাপ্যতা: স্টক
প্রযুক্তি: ইনফিনিব্যান্ড সর্বোচ্চ গতি: এইচডিআর
সংযোগকারী প্রকার: QSFP56 দৈর্ঘ্য: 2.0 মি
ডেটা রেট: 100 জিবি/এস ওয়ারেন্টি সময়: 1 বছর

পণ্যের বর্ণনা

হল একটি উচ্চ-কার্যকারিতা সম্পন্ন প্যাসিভ কপার কেবল যা 200Gb/s ইনফিনিব্যান্ড HDR (হাই ডেটা রেট) অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। LinkX সিরিজের অংশ, এই QSFP56 ডাইরেক্ট অ্যাটাচ কেবলটি আটটি উচ্চ-গতির কপার পেয়ারকে একীভূত করে যা প্রতি লেনে 50Gb/s PAM4 মডুলেশনে কাজ করে, যা 200Gb/s এর সমষ্টিগত ব্যান্ডউইথ সরবরাহ করে। অ্যাসেম্বলিতে SFF-8636 I²C ম্যানেজমেন্ট ইন্টারফেসের মাধ্যমে অ্যাক্সেসযোগ্য পণ্যের কনফিগারেশন ডেটা সহ একটি EEPROM অন্তর্ভুক্ত রয়েছে। 0.1W সাধারণ পাওয়ার খরচ এবং প্যাসিভ ডিজাইনের সাথে, এটি সক্রিয় অপটিক্যাল কেবল বা ট্রান্সসিভার মডিউলগুলির তুলনায় ডেটা সেন্টার পাওয়ার এবং কুলিং খরচ উল্লেখযোগ্যভাবে হ্রাস করে। স্বল্প-দূরত্বের ইন্টারকানেক্টের (2 মিটার পর্যন্ত) জন্য আদর্শ, কেবলটি হট-প্লাগেবল ইনস্টলেশন সমর্থন করে এবং কঠোর IBTA ইনফিনিব্যান্ড HDR কমপ্লায়েন্স পূরণ করে।
200Gb/s QSFP56 HDR প্যাসিভ কপার DAC
উচ্চ-ঘনত্ব, কম-পাওয়ার ইনফিনিব্যান্ড HDR ইন্টারকানেক্ট | 26AWG কন্ডাক্টর সহ 2-মিটার রিচ

200Gb/s ইনফিনিব্যান্ড HDR পরিবেশের জন্য তৈরি, MCP1650-H002E26 ডাইরেক্ট অ্যাটাচ কপার কেবল সাশ্রয়ী, নির্ভরযোগ্য স্বল্প-দূরত্বের সংযোগ সরবরাহ করে। প্রতি লেনে 50Gb/s PAM4 মডুলেশন ব্যবহার করে, এই QSFP56 প্যাসিভ কেবল অপটিক্যাল ট্রান্সসিভার খরচ এবং পাওয়ার ওভারহেড দূর করে, যখন মেলানক্স HDR সিস্টেমের সাথে যুক্ত হলে 1E-15 এর নিচে বিট এরর রেট বজায় রাখে। LSZH জ্যাকেট এবং শক্তিশালী EMI পারফরম্যান্স এটিকে টপ-অফ-র‍্যাক এবং ইন্ট্রা-র‍্যাক সুইচিংয়ের জন্য আদর্শ করে তোলে।

200Gb/s (4x 50Gb/s PAM4)
200Gb/s
কেবল দৈর্ঘ্য
2 মিটার (6.56 ফুট)
তারের গেজ
200Gb/s QSFP56 প্যাসিভ DAC, LSZH, কালো পুলট্যাব
কানেক্টর টাইপ
QSFP56 (SFF-8665)
LSZH (লো স্মোক জিরো হ্যালোজেন)
কমপ্লায়েন্স
সর্বোচ্চ 0.1W
< 0.1W
পণ্যের সংক্ষিপ্ত বিবরণ

MCP1650-H002E26হল একটি উচ্চ-কার্যকারিতা সম্পন্ন প্যাসিভ কপার কেবল যা 200Gb/s ইনফিনিব্যান্ড HDR (হাই ডেটা রেট) অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। LinkX সিরিজের অংশ, এই QSFP56 ডাইরেক্ট অ্যাটাচ কেবলটি আটটি উচ্চ-গতির কপার পেয়ারকে একীভূত করে যা প্রতি লেনে 50Gb/s PAM4 মডুলেশনে কাজ করে, যা 200Gb/s এর সমষ্টিগত ব্যান্ডউইথ সরবরাহ করে। অ্যাসেম্বলিতে SFF-8636 I²C ম্যানেজমেন্ট ইন্টারফেসের মাধ্যমে অ্যাক্সেসযোগ্য পণ্যের কনফিগারেশন ডেটা সহ একটি EEPROM অন্তর্ভুক্ত রয়েছে। 0.1W সাধারণ পাওয়ার খরচ এবং প্যাসিভ ডিজাইনের সাথে, এটি সক্রিয় অপটিক্যাল কেবল বা ট্রান্সসিভার মডিউলগুলির তুলনায় ডেটা সেন্টার পাওয়ার এবং কুলিং খরচ উল্লেখযোগ্যভাবে হ্রাস করে। স্বল্প-দূরত্বের ইন্টারকানেক্টের (2 মিটার পর্যন্ত) জন্য আদর্শ, কেবলটি হট-প্লাগেবল ইনস্টলেশন সমর্থন করে এবং কঠোর IBTA ইনফিনিব্যান্ড HDR কমপ্লায়েন্স পূরণ করে।মূল বৈশিষ্ট্য

200Gb/s পর্যন্ত সমষ্টিগত ডেটা রেট (4x 50Gb/s PAM4)
  • IBTA ইনফিনিব্যান্ড HDR স্পেসিফিকেশনের সাথে সম্পূর্ণ সামঞ্জস্যপূর্ণ
  • প্যাসিভ কপার ডিজাইন – কোনও সক্রিয় উপাদান নেই, শূন্য ল্যাটেন্সি পেনাল্টি
  • হট-প্লাগেবল QSFP56 ফর্ম ফ্যাক্টর প্রতি SFF-8665
  • কম পাওয়ার খরচ:
  • < 0.1W (সর্বোচ্চ) একক 3.3V সরবরাহ থেকেপণ্যের সনাক্তকরণ এবং সিরিয়ালাইজেশন সহ EEPROM (I²C ইন্টারফেস)
  • শক্তিশালী কেবল নির্মাণ: 26 AWG কন্ডাক্টর, LSZH বাইরের জ্যাকেট
  • অপারেটিং কেস তাপমাত্রা পরিসীমা: 0°C থেকে 70°C
  • উচ্চতর BER পারফরম্যান্স:
  • মেলানক্স ইনফিনিব্যান্ড HDR সিস্টেমের সাথে < 1E-15RoHS কমপ্লায়েন্ট, লিড-ফ্রি (LF) এবং হ্যালোজেন-ফ্রি (HF) PCB
  • প্রযুক্তি ও কমপ্লায়েন্স
MCP1650-H002E26 প্রতি লেনে 50Gb/s এ 4-লেনের PAM4 মডুলেশন ব্যবহার করে, যা প্যাসিভ কপার অবকাঠামোর উপর 200Gb/s থ্রুপুট সক্ষম করে। এটি SFF-8665 যান্ত্রিক প্রয়োজনীয়তা এবং SFF-8636 ম্যানেজমেন্ট ইন্টারফেস মেনে চলে। প্রতিটি কেবল কঠোর উৎপাদন পরীক্ষার মধ্য দিয়ে যায় যার মধ্যে রয়েছে উচ্চ-গতির আই ডায়াগ্রাম ভ্যালিডেশন, ইনসারশন লস এবং ক্রসস্টক স্ক্রিনিং যাতে আউট-অফ-দ্য-বক্স নির্ভরযোগ্যতা নিশ্চিত করা যায়। 26 AWG গেজ 2-মিটার দূরত্বে সর্বোত্তম সিগন্যাল ইন্টিগ্রিটি নিশ্চিত করে যখন ন্যূনতম বেন্ড ব্যাসার্ধ বজায় রাখে: একক বেন্ড 47mm, অ্যাসেম্বলি/পুনরাবৃত্ত বেন্ড 94mm, উচ্চ-ঘনত্বের র‍্যাকে নমনীয় স্থাপনার সুবিধা প্রদান করে।

সাধারণ স্থাপনা

টপ-অফ-র‍্যাক (ToR) সুইচিং:
  • একই র‍্যাকের মধ্যে ইনফিনিব্যান্ড HDR সুইচগুলিকে কম্পিউট নোডের সাথে সংযুক্ত করুন।উচ্চ-কার্যকারিতা কম্পিউটিং (HPC):
  • ক্লাস্টার্ড পরিবেশে GPU সার্ভার এবং লিফ সুইচগুলির মধ্যে স্বল্প-দূরত্বের লিঙ্ক।ডেটা সেন্টার ইন্টারকানেক্টস:
  • স্টোরেজ নোড এবং ম্যানেজমেন্ট নেটওয়ার্কগুলির জন্য সাশ্রয়ী পয়েন্ট-টু-পয়েন্ট সংযোগ।AI/ML ক্লাস্টার:
  • ডিস্ট্রিবিউটেড ট্রেনিং ওয়ার্কলোডের জন্য অপরিহার্য আল্ট্রা-লো ল্যাটেন্সি লিঙ্ক।সামঞ্জস্য
মেলানক্স/NVIDIA ইনফিনিব্যান্ড HDR অ্যাডাপ্টার, সুইচ এবং QSFP56 পোর্টগুলির সাথে নির্বিঘ্ন ইন্টারঅপারেবিলিটির জন্য ডিজাইন করা হয়েছে। এছাড়াও উপযুক্ত স্পিড নেগোসিয়েশনের সাথে ব্যবহার করা হলে QSFP56-ভিত্তিক 100Gb/s এবং 50Gb/s সিস্টেমের সাথে পশ্চাৎমুখী সামঞ্জস্যপূর্ণ। প্রধান সার্ভার প্ল্যাটফর্ম এবং তৃতীয় পক্ষের QSFP56 পোর্টগুলির সাথে সামঞ্জস্যপূর্ণ যা SFF-8665 / SFF-8636 মান অনুসরণ করে।

প্রযুক্তিগত স্পেসিফিকেশন

প্যারামিটার
স্পেসিফিকেশন পণ্যের মডেল
MCP1650-H002E26 2.0m
প্যাসিভ কপার ডাইরেক্ট অ্যাটাচ কেবল (DAC) ডেটা রেট
200Gb/s (4x 50Gb/s PAM4) দৈর্ঘ্য
AWG তারের গেজ (AWG)
26 AWG 200Gb/s QSFP56 প্যাসিভ DAC, LSZH, কালো পুলট্যাব
QSFP56, কালো পুলট্যাব, SFF-8665 কমপ্লায়েন্ট সরবরাহ ভোল্টেজ (Vcc)
3.135V – 3.465V (3.3V নॉमिनल) পাওয়ার খরচ
সর্বোচ্চ 0.1W অপারেটিং কেস তাপমাত্রা
0°C থেকে 70°C স্টোরেজ তাপমাত্রা
-40°C থেকে 85°C আপেক্ষিক আর্দ্রতা (অপারেটিং)
5% – 85% নন-কনডেনসিং বৈশিষ্ট্যপূর্ণ ইম্পিডেন্স
100Ω ±10% প্রোপাগেশন ডিলে
≤ 4.5 ns/m (তথ্যমূলক) কেবলের বাইরের ব্যাস
7.1 ± 0.35 মিমি ন্যূনতম বেন্ড ব্যাসার্ধ (একক)
47 মিমি জ্যাকেট উপাদান
LSZH (লো স্মোক জিরো হ্যালোজেন) কমপ্লায়েন্স
RoHS, IBTA ইনফিনিব্যান্ড HDR, SFF-8665, SFF-8636 নির্বাচন গাইড – MCP1650 সিরিজ
পার্ট নম্বর
দৈর্ঘ্য AWG বিবরণ MCP1650-H00AE30
NVIDIA মেলানক্স QM8700 সুইচ 30 AWG 200Gb/s QSFP56 প্যাসিভ DAC, LSZH MCP1650-H002E26
MCP1650-H01AE30 30 AWG 200Gb/s QSFP56 প্যাসিভ DAC, LSZH MCP1650-H002E26
MCP1650-H00AE30 30 AWG 200Gb/s QSFP56 প্যাসিভ DAC, LSZH MCP1650-H002E26
2.0m 26 AWG 200Gb/s QSFP56 প্যাসিভ DAC, LSZH, কালো পুলট্যাব অ্যাক্টিভ অপটিক্যাল কেবলের উপর সুবিধা
কম খরচ:
  • ট্রান্সসিভার উপাদানগুলি বাদ দেয়, বিল-অফ-মেটেরিয়ালস হ্রাস করে।শূন্য অতিরিক্ত ল্যাটেন্সি:
  • প্যাসিভ ট্রান্সমিশন ন্যূনতম সিগন্যাল বিলম্ব নিশ্চিত করে।হ্রাসকৃত পাওয়ার বাজেট:
  • কয়েক ওয়াটের সক্রিয় অপটিক্সের তুলনায় প্রতি প্রান্তে <0.1W খরচ করে।উচ্চ নির্ভরযোগ্যতা: পরিষ্কার বা ব্যর্থ হওয়ার জন্য কোনও অপটিক্যাল ইন্টারফেস নেই।
  • সহজ কেবল ব্যবস্থাপনা: LSZH জ্যাকেট, নমনীয় বেন্ড ব্যাসার্ধ উচ্চ-ঘনত্বের র‍্যাকে রুটিং সহজ করে।
  • পরিষেবা ও সহায়তাহংকং স্টারসার্জ গ্রুপ বিশ্বব্যাপী ডেলিভারি এবং বহুভাষিক প্রযুক্তিগত সহায়তা প্রদান করে। প্রতিটি MCP1650-H002E26 কেবল যন্ত্রাংশ মেরামত বা প্রতিস্থাপন কভার করে 1 বছরের সীমিত হার্ডওয়্যার ওয়ারেন্টি সহ আসে। প্রি-সেল ইঞ্জিনিয়ারিং পরামর্শ, সামঞ্জস্যতা যাচাইকরণ এবং বিক্রয়োত্তর RMA পরিষেবা উপলব্ধ। ভলিউম অর্ডারের জন্য, কাস্টমাইজড লেবেলিং এবং প্যাকেজিং বিকল্পগুলি ব্যবস্থা করা যেতে পারে।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: MCP1650-H002E26 কি 100Gb/s ইনফিনিব্যান্ড EDR সিস্টেমের সাথে সামঞ্জস্যপূর্ণ?

হ্যাঁ, এটি লিঙ্ক স্পিড নেগোসিয়েশন সমর্থন করে। যখন একটি EDR পোর্টের সাথে সংযুক্ত করা হয়, তখন এটি 100Gb/s এ কাজ করবে, যা বিনিয়োগ সুরক্ষা প্রদান করে।
প্রশ্ন ২: এই কেবলটি কি নন-মেলানক্স সুইচগুলির সাথে ব্যবহার করা যেতে পারে?

সাধারণত হ্যাঁ যদি সুইচ পোর্ট SFF-8665 QSFP56 ফর্ম ফ্যাক্টর এবং 200Gb/s HDR বা নিম্ন গতি সমর্থন করে। তবে, আমরা তৃতীয় পক্ষের হার্ডওয়্যারের জন্য সামঞ্জস্যতা যাচাইকরণের সুপারিশ করি।

প্রশ্ন ৩: "প্যাসিভ DAC" মানে কি?

প্যাসিভ ডাইরেক্ট অ্যাটাচ কপার কেবলগুলিতে কোনও সক্রিয় ইলেকট্রনিক উপাদান থাকে না; তারা কেবল কপার কন্ডাক্টর এবং প্যাসিভ ইকুয়ালাইজেশনের উপর নির্ভর করে, যার ফলে প্রায় শূন্য পাওয়ার খরচ এবং ল্যাটেন্সি হয়।

প্রশ্ন ৪: ওয়ারেন্টি সময়কাল কত?

1 বছরের সীমিত হার্ডওয়্যার ওয়ারেন্টি যা উৎপাদন ত্রুটিগুলি কভার করে। অনুরোধে বর্ধিত সহায়তা বিকল্পগুলি উপলব্ধ।

সতর্কতা ও ইনস্টলেশন নোট

সিগন্যাল অবক্ষয় এড়াতে ন্যূনতম বেন্ড ব্যাসার্ধ (47mm স্ট্যাটিক বেন্ড; 94mm পুনরাবৃত্ত বেন্ড) অতিক্রম করবেন না।

ইনস্টলেশনের সময় সঠিক ইলেক্ট্রোস্ট্যাটিক ডিসচার্জ (ESD) সতর্কতা নিশ্চিত করুন।
  • দীর্ঘমেয়াদী নির্ভরযোগ্যতা বজায় রাখতে নির্দিষ্ট কেস তাপমাত্রার (0–70°C) মধ্যে পরিচালনা করুন।
  • শুধুমাত্র 3.3V সরবরাহ এবং I²C ম্যানেজমেন্ট সমর্থনকারী সামঞ্জস্যপূর্ণ QSFP56 পোর্টগুলির সাথে ব্যবহার করুন।
  • হংকং স্টারসার্জ গ্রুপ কোং লিমিটেড সম্পর্কে
  • ২০০৮ সালে প্রতিষ্ঠিত, স্টারসার্জ হল নেটওয়ার্ক হার্ডওয়্যার, আইটি পরিষেবা এবং সিস্টেম ইন্টিগ্রেশন সমাধানের একটি প্রযুক্তি-চালিত প্রদানকারী। বিশ্বব্যাপী সরকার, স্বাস্থ্যসেবা, উত্পাদন, শিক্ষা, অর্থ এবং এন্টারপ্রাইজ ক্লায়েন্টদের পরিষেবা প্রদান করে, আমরা নেটওয়ার্ক সুইচ, NIC, ওয়্যারলেস অ্যাক্সেস পয়েন্ট, কন্ট্রোলার, DAC কেবল এবং আরও অনেক কিছু সরবরাহ করি। গ্রাহক-প্রথম পদ্ধতির সাথে, স্টারসার্জ নির্ভরযোগ্য গুণমান, প্রতিক্রিয়াশীল সহায়তা, বিশ্বব্যাপী ডেলিভারি এবং কাস্টম সফ্টওয়্যার ডেভেলপমেন্ট নিশ্চিত করে। আমাদের অভিজ্ঞ প্রযুক্তিগত দল ক্লায়েন্টদের স্কেলযোগ্য, ভবিষ্যৎ-প্রমাণ নেটওয়ার্ক অবকাঠামো তৈরি করতে সহায়তা করে।
কেন স্টারসার্জের সাথে অংশীদারিত্ব করবেন?

বহুভাষিক সহায়তা, টেইলরড সোর্সিং এবং কঠোর মান নিয়ন্ত্রণ। ভলিউম মূল্য বা কাস্টম DAC দৈর্ঘ্যের জন্য, আমাদের বিক্রয় প্রকৌশলীদের সাথে যোগাযোগ করুন।

সামঞ্জস্য ম্যাট্রিক্সপণ্যের পরিবার

সামঞ্জস্যপূর্ণ মডেল / পোর্ট
সমর্থিত গতি মেলানক্স / এনভিডিয়া ইনফিনিব্যান্ড সুইচ QM8700, QM8790, SB7800 সিরিজ, QM9700 (QSFP56 পোর্ট)
200Gb/s HDR, 100Gb/s EDR ইনফিনিব্যান্ড হোস্ট চ্যানেল অ্যাডাপ্টার ConnectX-6 HDR, ConnectX-6 Dx, ConnectX-7 (QSFP56/QSFP112 পশ্চাৎমুখী সামঞ্জস্যপূর্ণ)
200Gb/s, 100Gb/s তৃতীয় পক্ষের ইথারনেট সুইচ (QSFP56 খাঁচা সহ) PAM4 এর জন্য NIC/সুইচ সমর্থনের উপর নির্ভরশীল; 100GbE/200GbE সক্ষম মডেল
200GbE পর্যন্ত যদি সমর্থিত হয় ক্রেতা চেকলিস্ট – প্যাসিভ DAC নির্বাচন ✔ প্রয়োজনীয় দৈর্ঘ্য (MCP1650-H002E26 এর জন্য 2m) এবং সিগন্যাল ইন্টিগ্রিটির জন্য AWG নিশ্চিত করুন।
✔ সুইচ/অ্যাডাপ্টার পোর্ট টাইপ যাচাই করুন: সম্পূর্ণ 200Gb/s এর জন্য QSFP56 (HDR) প্রয়োজন।
  • ✔ র‍্যাকের ভিতরে অপারেটিং তাপমাত্রা পরিসীমা পরীক্ষা করুন (0°C থেকে 70°C)।
  • ✔ প্লেনাম বা সীমাবদ্ধ এয়ারস্পেস ইনস্টলেশনের জন্য LSZH জ্যাকেট কমপ্লায়েন্স নিশ্চিত করুন।
  • ✔ নির্দিষ্ট ডেটাসেন্টার হ্যান্ডলিংয়ের প্রয়োজন হলে পুলট্যাব রঙ এবং ওরিয়েন্টেশন নিশ্চিত করুন।
  • ✔ বড় আকারের স্থাপনার জন্য ফ্যাক্টরি টেস্ট রিপোর্ট অনুরোধ করুন।
  • সম্পর্কিত পণ্য
  • MCP1650-H001E30
– ছোট র‍্যাক সংযোগের জন্য 1m 30AWG সংস্করণ
  • MCP1650-H01AE30 – 1.5m 30AWG প্যাসিভ DAC
  • MCP1650-H00AE30 – সংলগ্ন স্ট্যাকিংয়ের জন্য 0.5m আল্ট্রা-শর্ট
  • NVIDIA মেলানক্স QM8700 সুইচ – 40-পোর্ট HDR ইনফিনিব্যান্ড সুইচ যা পেয়ারড DAC কেবলের জন্য আদর্শ
