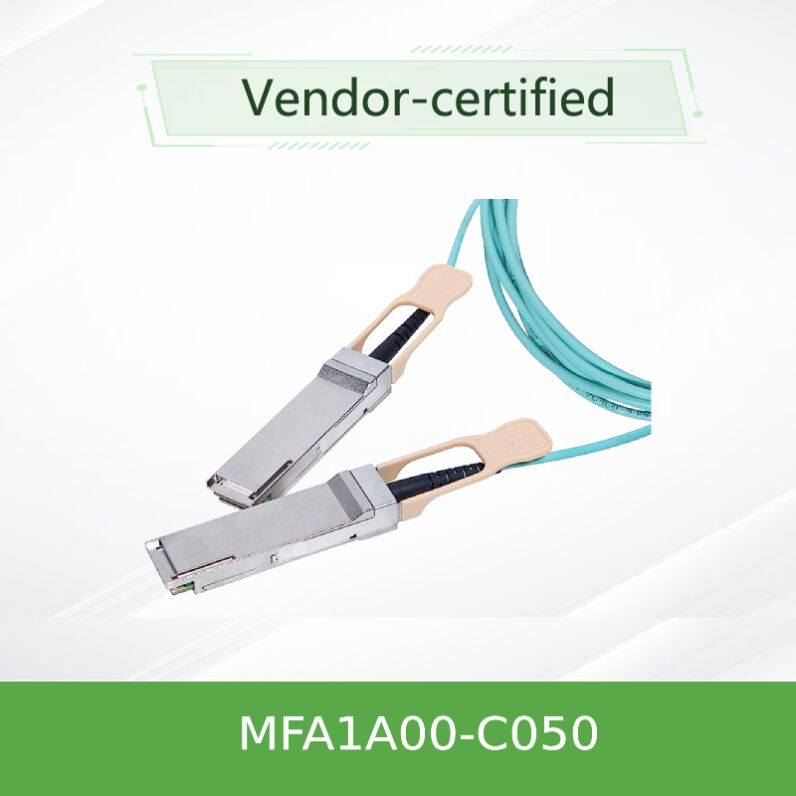

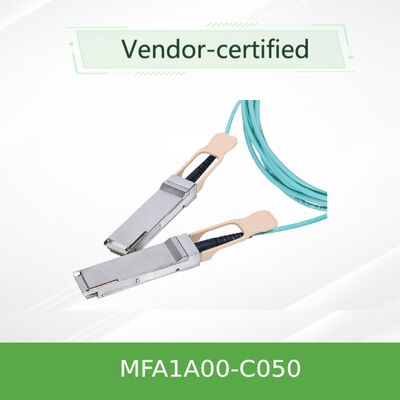

NVIDIA MFA1A00-C050 100Gb/s QSFP28 অ্যাক্টিভ অপটিক্যাল কেবল 50m LSZH AOC ইথারনেটের জন্য
পণ্যের বিবরণ:
| পরিচিতিমুলক নাম: | Mellanox |
| মডেল নম্বার: | MFA1A00-C050 |
| নথি: | MFA1A00-xxxx.pdf |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিসি |
|---|---|
| মূল্য: | Negotiate |
| প্যাকেজিং বিবরণ: | বাইরের বাক্স |
| ডেলিভারি সময়: | জায় উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | প্রকল্প/ব্যাচ দ্বারা সরবরাহ |
|
বিস্তারিত তথ্য |
|||
| প্রাপ্যতা: | স্টক | ওয়ারেন্টি: | 1 বছর |
|---|---|---|---|
| অবস্থা: | নতুন এবং আসল | সীসা সময়: | স্টক অনুযায়ী |
| প্রযুক্তি: | ইথারনেট | দৈর্ঘ্য: | 5 মি |
| সরবরাহ ভোল্টেজ: | -0.3-3.6 | ডেটা ইনপুট ভোল্টেজ: | -0.3-4.465 |
পণ্যের বর্ণনা
MFA1A00-C050 ∙ 100Gb/s ইথারনেট অ্যাক্টিভ অপটিক্যাল ক্যাবল
50 মিটার, LSZH, 100GbE AOCডেটা সেন্টার এবং এন্টারপ্রাইজ নেটওয়ার্ক ইন্টারকানেকশনের জন্য। গরম-প্লাগযোগ্য, কম শক্তি 2.2W (সাধারণত পুনরায় টাইমিং সহ) এবং প্রোগ্রামযোগ্য সংকেত শর্তাবলী।
- ডেটা রেটঃ 100Gb/s (4x 25.78Gb/s)
- দৈর্ঘ্যঃ ৫০ মিটার (স্ট্যান্ডার্ড)
- শক্তি অপচয়ঃ ২.২ ওয়াট টাইপ (পুনরায় চালু)
- সংযোজকঃ SFF-8665 অনুযায়ী QSFP28 সামঞ্জস্যপূর্ণ
- ইনফিনিব্যান্ড EDR & 100GbE প্রস্তুত
পণ্যের সংক্ষিপ্ত বিবরণ
NVIDIA MFA1A00-C050 হল একটি QSFP28 VCSEL-ভিত্তিক সক্রিয় অপটিক্যাল ক্যাবল (AOC) যা 100Gb / s ইথারনেট সিস্টেমের জন্য ডিজাইন করা হয়েছে। এটি প্রতি প্রান্তে চারটি মাল্টিমোড ফাইবার ট্রান্সিভারকে সংহত করে, প্রতিটি 26Gb / s পর্যন্ত কাজ করে,মোট ব্যান্ডউইথ ১০০ গিগাবাইট/সেকেন্ডএই ক্যাবলটি ১০০ মিটার পর্যন্ত দূরত্বের সিগন্যালের অখণ্ডতা নিশ্চিত করার জন্য প্রতি লেনের জন্য নির্বাচনযোগ্য রিটাইমিং, প্রোগ্রামযোগ্য ইনপুট ইকুয়ালাইজেশন এবং আউটপুট প্রাক-প্রতিফলন সরবরাহ করে।এই ৫০ মিটার ভেরিয়েন্টটি মিড-অফ-রো (এমওআর) এবং এন্ড-অফ-রো (ইওআর) আর্কিটেকচারের জন্য আদর্শ, পাশাপাশি বড় ডেটা সেন্টারগুলির মধ্যে ক্রস-কানেকশন অ্যাপ্লিকেশন।
প্যাসিভ তামার তারের তুলনায়, এমএফএ 1 এ 00 সিরিজ আরও দীর্ঘায়িত, কম ওজন, আরও ভাল বায়ু প্রবাহ এবং উন্নত ইএমআই অনাক্রম্যতা সরবরাহ করে।গরম-প্লাগযোগ্য QSFP28 ফর্ম ফ্যাক্টর সিস্টেম ডাউনটাইম ছাড়াই সহজ ইনস্টলেশন এবং প্রতিস্থাপনের অনুমতি দেয়.
মূল বৈশিষ্ট্য
প্রযুক্তিঃ ভিসিএসইএল এবং রিটাইমিং আর্কিটেকচার
এমএফএ১এ০০-সি০৫০ 50 মিটারেরও বেশি নির্ভরযোগ্য 100 গিগাবাইট / সেকেন্ডের সংক্রমণ অর্জনের জন্য মাল্টিমোড ফাইবার (এমএমএফ) এর সাথে যুক্ত ভার্টিকাল কেভিটি সারফেস ইমিটিং লেজার (ভিসিএসইএল) প্রযুক্তি ব্যবহার করে।চারটি অপটিক্যাল লেনের প্রত্যেকটি 25.78 গিগাবাইট / সেকেন্ড (100 গিগাবাইট ইথারনেট রেট) এবং নির্বাচনযোগ্য পুনরায় টাইমিং সমর্থন করে। যখন পুনরায় টাইমিং সক্ষম করা হয়, অভ্যন্তরীণ ঘড়ি এবং ডেটা পুনরুদ্ধার (সিডিআর) সার্কিটগুলি সংকেতটি পরিষ্কার করে এবং ঝাঁকুনি হ্রাস করে,ক্যাবলকে দীর্ঘ লিংক এবং উচ্চ ঘনত্বের ব্যাকপ্লেনের জন্য উপযুক্ত করে তোলাপ্রোগ্রামযোগ্য Tx ইনপুট ইকুয়ালাইজেশন হোস্ট বোর্ডের ক্ষতির ক্ষতিপূরণ দেয়, যখন প্রোগ্রামযোগ্য Rx আউটপুট ব্যাপ্তি এবং প্রাক-প্রতিফলন গ্রহণকারী SerDes এ সামঞ্জস্য করে।এই অভিযোজনশীল আর্কিটেকচার সুইচ এবং নেটওয়ার্ক ইন্টারফেস কার্ড (এনআইসি) এর বিস্তৃত পরিসরের সাথে আন্তঃক্রিয়াযোগ্যতা নিশ্চিত করে.
সাধারণ মোতায়েন
- মিড-অফ-রো (এমওআর) এবং এন্ড-অফ-রো (ইওআর) সার্ভার সংযোগে স্যুইচ করুন
- পার্শ্ববর্তী র্যাকগুলির মধ্যে ক্রস-এরিয়াল ইন্টারকানেকশন
- একই ডাটা হলের মধ্যে সুইচ-টু-সুইচ সংযোগ
- উচ্চ পারফরম্যান্স কম্পিউটিং (এইচপিসি) ক্লাস্টারগুলির জন্য মাঝারি দূরত্বে কম বিলম্বের, উচ্চ ব্যান্ডউইথ লিঙ্কগুলির প্রয়োজন
- ডাটা সেন্টারের স্পাইন-লেফ আর্কিটেকচার যেখানে ইএমআই অনাক্রম্যতা সমালোচনামূলক
- দীর্ঘ দূরত্ব জুড়ে 100GbE আপলিংক সহ এন্টারপ্রাইজ কোর একীকরণ স্তর
সামঞ্জস্য
MFA1A00-C050 SFF-8665 এর সাথে সামঞ্জস্যপূর্ণ স্ট্যান্ডার্ড QSFP28 পোর্টগুলির সাথে সামঞ্জস্যপূর্ণ। এটি 100GbE সুইচ প্ল্যাটফর্মগুলি (এনভিআইডিআইএ স্পেকট্রাম, মেলানক্স, পাশাপাশি সিসকো, অ্যারিস্টা,Juniper) এবং 100GbE নেটওয়ার্ক ইন্টারফেস কার্ড (NVIDIA ConnectX সিরিজ)ইনফিনিব্যান্ড পরিবেশের জন্য, ইডিআর-অপ্টিমাইজড অর্ডারিং কোডগুলি (এমএফএ 1 এ 100-এক্সএক্সএক্স) ব্যবহার করুন। ক্যাবলটি রিটাইমিং ছাড়াই কম বিট রেটেও কাজ করে,40GbE এবং 25GbE লিঙ্কের জন্য ব্যাকড্রপ সামঞ্জস্যতা প্রদান করে.
এনভিআইডিআইএ স্পেকট্রাম এসএন২০০০/এসএন৩০০০ সিরিজ ️ যাচাই করা হয়েছে
এনভিআইডিআইএ কানেক্টএক্স-৫/৬/৭ যাচাই করা হয়েছে
সিসকো নেক্সাস ৯০০০ QSFP২৮ পোর্ট সহ
অরিস্তা ৭০৫০/৭২৮০ সিরিজ ০ সামঞ্জস্যপূর্ণ (পুনরায় টাইমিং করার পরামর্শ দেওয়া হচ্ছে)
বিশেষ উল্লেখ
পরম সর্বোচ্চ রেটিং
| প্যারামিটার | মিনিট | ম্যাক্স | ইউনিট |
|---|---|---|---|
| সরবরাহ ভোল্টেজ | -০.3 | 3.6 | V |
| ডেটা ইনপুট ভোল্টেজ | -০.3 | 3.465 | V |
| ক্ষতির সীমা (অপটিক্যাল) | 3.4 (সর্বোচ্চ) | ডিবিএম | |
অপারেশনাল স্পেসিফিকেশন
| প্যারামিটার | মিনিট | প্রকার | ম্যাক্স | ইউনিট |
|---|---|---|---|---|
| সরবরাহ ভোল্টেজ (Vcc) | 3.135 | 3.3 | 3.465 | V |
| শক্তি অপচয় (পুনরায় টাইমিং নেই) | - | 1.5 | 1.8 | W প্রতি শেষ |
| শক্তি অপচয় (সমস্ত লাইনে পুনরায় সময় নির্ধারণ) | - | 2.2 | 2.5 | W প্রতি শেষ |
| অপারেটিং কেস তাপমাত্রা | 0 | - | 70 | °C |
| সংরক্ষণের তাপমাত্রা | -৪০ | - | 85 | °C |
| অপারেটিং আপেক্ষিক আর্দ্রতা | 5 | - | 85 | % |
বৈদ্যুতিক ও তারের যান্ত্রিক
| প্যারামিটার | মূল্য |
|---|---|
| সিগন্যালিং হার (প্রতি লেন) | 25.78125 গিগাবাইট/সেকেন্ড ±100 পিপিএম |
| তারের ব্যাসার্ধ | 3 ±0.2 মিমি |
| ন্যূনতম বাঁক ব্যাসার্ধ | 30 মিমি (ডায়নামিক) |
| দৈর্ঘ্য সহনশীলতা (50 মিটার দৈর্ঘ্য) | +১০০০ / -০ মিমি (প্রতি ৫০ মিটার ≤ দৈর্ঘ্য) |
| ক্যাবল জ্যাকেটের রঙ | অ্যাকোয়া |
দ্রষ্টব্যঃ সমস্ত স্পেসিফিকেশন এনভিআইডিআইএ ডকুমেন্টেশনের উপর ভিত্তি করে। সর্বজনীনভাবে নির্দিষ্ট করা মানগুলি "অর্ডার করার আগে দয়া করে নিশ্চিত করুন" হিসাবে চিহ্নিত করা হয়।
নির্বাচনের নির্দেশিকা MFA1A00 সিরিজ
| অর্ডার করা অংশের নম্বর | ডেটা রেট | দৈর্ঘ্য | প্রয়োগ |
|---|---|---|---|
| MFA1A00-C003 | 100GbE | ৩ মিটার | ইথারনেট |
| MFA1A00-C005 | 100GbE | ৫ মিটার | ইথারনেট |
| MFA1A00-C010 | 100GbE | ১০ মিটার | ইথারনেট |
| MFA1A00-C015 | 100GbE | ১৫ মিটার | ইথারনেট |
| MFA1A00-C030 | 100GbE | ৩০ মিটার | ইথারনেট |
| MFA1A00-C050 | 100GbE | ৫০ মিটার | ইথারনেট (এই মডেল) |
| MFA1A00-C100 | 100GbE | ১০০ মিটার | ইথারনেট |
| ইনফিনিব্যান্ড EDR এর জন্য, MFA1A00-Exxx সিরিজ ব্যবহার করুন (যেমন, MFA1A00-E050 50m এর জন্য) | |||
এনভিআইডিআইএ অ্যাক্টিভ অপটিক্যাল তারের সুবিধা
শক্তি দক্ষতা
প্রচলিত 2.2W প্রতি প্রান্তে পুনরায় টাইমিং সক্ষম করে, বড় আকারের স্থাপনার ক্ষেত্রে অপারেটিং খরচ হ্রাস করে।
সিগন্যাল অখণ্ডতা
প্রোগ্রামযোগ্য ইকুয়ালাইজেশন এবং সিডিআর রিটাইমিং দীর্ঘ দূরত্ব এবং দরিদ্র পিসিবি ট্রেসের উপর পরিষ্কার সংক্রমণ সক্ষম করে।
স্থায়িত্ব ও নির্ভরযোগ্যতা
১০০% উত্পাদন বাক্সের বাইরে পারফরম্যান্সের জন্য পরীক্ষিত; ডেটা সেন্টারের সুরক্ষার জন্য শক্তিশালী বাঁক ব্যাসার্ধ এবং এলএসজেডএইচ জ্যাকেট।
ম্যানেজমেন্ট দৃশ্যমানতা
ডিজিটাল ডায়গনিস্টিক মনিটরিং (ডিডিএম) রিয়েল-টাইম তাপমাত্রা, ভোল্টেজ, বিভাজক বর্তমান, টিএক্স / আরএক্স পাওয়ার সরবরাহ করে।
সেবা ও সহায়তা
একটি প্রযুক্তি-চালিত সরবরাহকারী হিসাবে, হংকং স্টারসার্জ গ্রুপ কোং লিমিটেড প্রাক-বিক্রয় সামঞ্জস্যতা যাচাইকরণ, কাস্টম দৈর্ঘ্য অর্ডার (MOQ সাপেক্ষে) সহ সম্পূর্ণ জীবনচক্র সমর্থন সরবরাহ করে,এবং বিক্রয়োত্তর আরএমএ সেবা. আমাদের প্রযুক্তিগত দল ফার্মওয়্যার চেক, retiming কনফিগারেশন, এবং আপনার বিদ্যমান নেটওয়ার্কে ইন্টিগ্রেশন সঙ্গে সাহায্য করতে পারেন. ডকুমেন্টেশন প্যাকেজ জন্য আমাদের সমর্থন যোগাযোগ করুন (প্রমাণীকরণ,মেমরি ম্যাপ অ্যাপ্লিকেশন নোট, এবং সম্মতি প্রতিবেদন) ।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
উত্তরঃ হ্যাঁ, রিটাইমিং ছাড়াই কম বিট রেটে, তবে এটি 100GbE এর জন্য অনুকূলিত। গ্যারান্টিযুক্ত অপারেশন জন্য, দয়া করে হোস্ট সুইচ স্পেসিফিকেশন দেখুন।
উত্তরঃ সি-সিরিজ (উদাহরণস্বরূপ, C050) 100GbE ইথারনেট অ্যাপ্লিকেশনগুলির জন্য নির্দিষ্ট করা হয়েছে। ই-সিরিজ ইনফিনিব্যান্ড ইডিআর পরিবেশের জন্য ডিজাইন করা হয়েছে, যদিও শারীরিক স্তরটি অনুরূপ।আপনার প্রোটোকলের সাথে মেলে এমন অর্ডার কোড ব্যবহার করুন.
উত্তরঃ হ্যাঁ, QSFP28 মডিউলটি SFF-8665 স্পেসিফিকেশন অনুযায়ী গরম-প্লাগযোগ্য। কোনও সিস্টেম পাওয়ার-ডাউন প্রয়োজন নেই।
উত্তরঃ SFF-8636 I2C ইন্টারফেসের মাধ্যমে পুনরায় টাইমিং নির্বাচনযোগ্য। অনেক হোস্ট সিস্টেম স্বয়ংক্রিয়ভাবে আলোচনা করে; উন্নত টিউনিংয়ের জন্য ম্যানুয়াল প্রোগ্রামিং উপলব্ধ।
উত্তরঃ MOQ অঞ্চল অনুযায়ী পরিবর্তিত হয়। একক টুকরা জন্য, দয়া করে Starsurge বিক্রয় দল থেকে নমুনা প্রাপ্যতা অনুরোধ।
সাবধানতা এবং ব্যবহার
- আইইসি ৬০৮২৫-১/২ এবং ২১ সিএফআর ১০৪০ অনুযায়ী ক্লাস ১ লেজার পণ্য।
- ফাইবার ক্ষতি এবং অপটিক্যাল ক্ষতি রোধ করার জন্য ন্যূনতম বাঁক ব্যাসার্ধ (30 মিমি) অতিক্রম করবেন না।
- ইনস্টলেশনের সময় ESD সঠিকভাবে পরিচালনা নিশ্চিত করুন; কব্জি স্ট্র্যাপ বা গ্রাউন্ডিং সরঞ্জাম ব্যবহার করুন।
- নির্দিষ্ট কেস তাপমাত্রা পরিসীমা (0°C থেকে 70°C) এর মধ্যে কাজ করুন।
- পরিষ্কারের জন্য, শুকনো পশম-মুক্ত কাপড় ব্যবহার করুন; অপটিক্যাল সংযোগকারীদের উপর তরল দ্রাবক ব্যবহার করবেন না।
স্টারসার্জ সম্পর্কে ✅ আপনার বিশ্বস্ত অংশীদার
হংকং স্টারসার্জ গ্রুপ কোং লিমিটেড একটি প্রযুক্তিচালিত নেটওয়ার্ক হার্ডওয়্যার, আইটি পরিষেবা এবং সিস্টেম ইন্টিগ্রেশন সমাধান সরবরাহকারী। ২০০৮ সালে প্রতিষ্ঠিত,কোম্পানি নেটওয়ার্ক সুইচ সহ পণ্য দিয়ে বিশ্বব্যাপী গ্রাহকদের সেবা দেয়, এনআইসি, ওয়্যারলেস অ্যাক্সেস পয়েন্ট, কন্ট্রোলার, ক্যাবল, এবং সংশ্লিষ্ট নেটওয়ার্কিং সরঞ্জাম। একটি অভিজ্ঞ বিক্রয় এবং প্রযুক্তিগত দলের দ্বারা সমর্থিত, Starsurge সরকার, স্বাস্থ্যসেবা,উৎপাদনকোম্পানিটি আইওটি সমাধান, নেটওয়ার্ক ম্যানেজমেন্ট সিস্টেম, কাস্টম সফটওয়্যার ডেভেলপমেন্ট, বহুভাষিক সহায়তা এবং বিশ্বব্যাপী বিতরণও সরবরাহ করে।গ্রাহক-প্রথম পদ্ধতির সাথে, স্টারসার্জ নির্ভরযোগ্য গুণমান, প্রতিক্রিয়াশীল পরিষেবা এবং কাস্টমাইজড সমাধানগুলিতে মনোনিবেশ করে যা ক্লায়েন্টদের দক্ষ, স্কেলযোগ্য এবং নির্ভরযোগ্য নেটওয়ার্ক অবকাঠামো তৈরি করতে সহায়তা করে।
ক্রেতার চেকলিস্ট
- প্রয়োজনীয় দৈর্ঘ্য (50 মিটার বা অন্য) নিশ্চিত করুন
- সুইচ/এনআইসি QSFP28 সমর্থন এবং পুনরায় টাইমিং ক্ষমতা যাচাই করুন
- আপনার ডেটা সেন্টার aisle এর অপারেটিং তাপমাত্রা পরিসীমা চেক করুন
- সামঞ্জস্যের জন্য সর্বশেষ ফার্মওয়্যার সংশোধন অনুরোধ করুন
- নিশ্চিত করুন LSZH জ্যাকেট স্থানীয় অগ্নি কোড পূরণ
