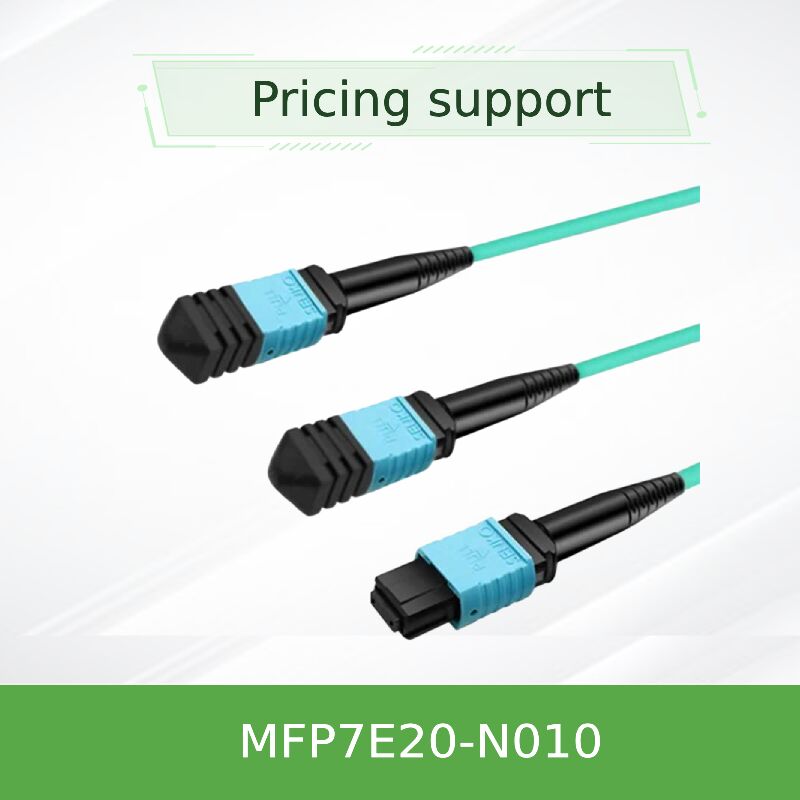

NVIDIA MFP7E20-N010 10m অপটিক্যাল স্প্লিটার ক্যাবল

MPO-12/APC থেকে ডুয়াল MPO-12/APC∙∙ ৮-ফাইবার মাল্টিমোড ৪০০জি/৮০০জি ইনফিনিব্যান্ড ও ইথারনেট

NVIDIA MFP7E20-N010 একটি সুনির্দিষ্ট ইঞ্জিনিয়ারিং প্যাসিভ ফাইবার স্প্লিটার ক্যাবল যা উচ্চ ঘনত্বের 400Gb / s এবং 800Gb / s ডেটা সেন্টার পরিবেশের জন্য ডিজাইন করা হয়েছে।এটি দ্বৈত-পোর্ট ওএসএফপি ট্রান্সসিভার থেকে দ্বৈত 400Gb / s ওএসএফপি বা কিউএসএফপি 112 ট্রান্সসিভারগুলিতে বিরামবিহীন সংযোগ সক্ষম করে, এনডিআর ইনফিনিব্যান্ড এবং 400GbE অ্যাপ্লিকেশনগুলিকে 10 মিটার পরিসরে সমর্থন করে।

এক নজরে মূল তথ্যসমূহ

পণ্যের সংক্ষিপ্ত বিবরণ

NVIDIA MFP7E20-N010 হল MFP7E20 সিরিজের প্যাসিভ অপটিক্যাল স্প্লিটার ক্যাবল পরিবারের অংশ, যা বিশেষভাবে পরবর্তী প্রজন্মের ইনফিনিব্যান্ড এনডিআর এবং 400 জি ইথারনেট নেটওয়ার্কগুলির জন্য ডিজাইন করা হয়েছে।এই 10 মিটার তারের বৈশিষ্ট্য একটি 12 ফ্যান-আউট কনফিগারেশন, একটি MPO-12/APC সংযোগকারীকে দুটি MPO-12/APC সংযোগকারীতে রূপান্তর করে,কানেক্টএক্স-৭ অ্যাডাপ্টার বা ব্লুফিল্ড-৩ ডিপিইউতে দুটি পৃথক ৪০০ গিগাবাইট/সেকেন্ডের ট্রান্সসিভার (ওএসএফপি বা কিউএসএফপি ১১২) এর সাথে সংযোগ স্থাপন করতে সক্ষম করে.

টাইপ-বি ক্রসওভার ওয়্যারিং সহ 8 টি সক্রিয় ফাইবার (4 টি প্রেরণ, 4 টি গ্রহণ) ব্যবহার করে, ক্যাবলটি সর্বোত্তম সংকেত অখণ্ডতার জন্য সঠিক লেন ম্যাপিং (পিন 1 → পিন 12) নিশ্চিত করে।কোণযুক্ত শারীরিক যোগাযোগ (এপিসি) পোলিশ (8 ডিগ্রি কোণ) অপটিক্যাল ব্যাক প্রতিফলনকে হ্রাস করে, 200G প্রতি লেন ট্রান্সমিশনে ব্যবহৃত উচ্চ গতির PAM4 মডুলেশন স্কিমের জন্য সমালোচনামূলক।

মূল বৈশিষ্ট্য

• 1ফ্যান-আউট স্প্লিটার ডিজাইনঃএকটি টুইন-পোর্ট ওএসএফপি (800 জি) কে দুটি স্বাধীন 400 জি লিঙ্কে রূপান্তর করে।
• এমপিও-১২/এপিসি সংযোগকারীঃউচ্চ গতির অপটিক্যাল লিঙ্কগুলিতে উচ্চতর সংকেত মানের জন্য কোণযুক্ত পোলিশ (8 °) ব্যাক প্রতিফলন হ্রাস করে।
• টাইপ-বি ক্রসওভার ওয়্যারিং:ট্রান্সিভার অপটিক্যাল লেন বরাদ্দের জন্য সঠিক লেন সারিবদ্ধতা (পিন 1 থেকে পিন 12) নিশ্চিত করে।
• সক্রিয় ফাইবার:4 টি ফাইবার প্রেরণের জন্য, 4 টি গ্রহণের জন্য; 4 টি নিষ্ক্রিয় ফাইবার শক্তির সদস্য হিসাবে কাজ করে।
• উচ্চ স্থায়িত্ব নির্মাণঃনমনীয় বৃত্তাকার LSZH জ্যাকেট সহজ ইনস্টলেশন এবং সরাতে জন্য ধাক্কা-টান লকিং সঙ্গে।
• শিল্প সম্মতিঃনির্ভরযোগ্যতার জন্য আইইসি ৬১৭৫৪-৭, জিআর-১৪৩৫ এবং টেলকোর্ডিয়া মান পূরণ করে।
• প্রোটোকল অ্যানোস্টিকঃইনফিনিব্যান্ড এনডিআর / এইচডিআর, ইথারনেট 400 গিগাবাইট এবং এনভিলিংক প্রোটোকল সমর্থন করে।

অপটিক্যাল প্রযুক্তি এবং সংকেত অখণ্ডতা

MFP7E20-N010 একটি 8 ডিগ্রি কোণযুক্ত শেষ মুখের সাথে MPO-12/APC সংযোগকারী ব্যবহার করে। এই নির্ভুলতা পোলিশ উল্লেখযোগ্যভাবে অপটিক্যাল রিটার্ন ক্ষতি হ্রাস করে (≥35 ডিবি),লেজার উৎস থেকে প্রতিফলিত আলো পুনরায় প্রবেশের কারণে সংকেত বিকৃতি রোধ করাএটি 200G প্রতি লেন ট্রান্সমিশনে ব্যবহৃত PAM4 মডুলেশনের জন্য বিশেষভাবে সমালোচনামূলক, যেখানে সিগন্যাল-থেকে-শব্দ অনুপাত সর্বাধিক গুরুত্বপূর্ণ।

টাইপ-বি ক্রসওভার স্কিম নিশ্চিত করে যে সুইচ সাইডের লেন ১ থেকে ট্রান্সমিট ফাইবার অ্যাডাপ্টারের সাইডের লেন ১২ এ রিসিভ ফোটোডিটেক্টরের সাথে সারিবদ্ধ হয়,লিঙ্ক জুড়ে সঠিক অপটিক্যাল চ্যানেল ম্যাপিং বজায় রাখা.

সাধারণ মোতায়েন

• পাতার মেরুদণ্ডের সংযোগ:এনভিআইডিআইএ কোয়ান্টাম-২ সুইচগুলি (ডাবল-পোর্ট ওএসএফপি সহ) কানেক্টএক্স-৭ অ্যাডাপ্টারের সাথে কম্পিউটার নোডগুলিতে সংযুক্ত করা।
• এআই প্রশিক্ষণ ক্লাস্টার:৮০০জি সুইচ পোর্টকে ৪০০জি জিপিইউ সার্ভারের দ্বৈত ইন্টারফেসে সংযুক্ত করা।
• স্টোরেজ সিস্টেমঃব্লুফিল্ড-৩ ডিপিইউর সাথে হাই পারফরম্যান্স স্টোরেজ ইন্টারকানেক্ট করা।
• ডেটা সেন্টার টপ-অফ-র্যাক:উচ্চ ঘনত্বের কোর সুইচ থেকে একাধিক ToR সুইচ বা সার্ভারে ফ্যান আউট।
• মাল্টি-প্রোটোকল পরিবেশঃসামঞ্জস্যপূর্ণ ট্রান্সিভার ব্যবহার করে মিশ্র ইনফিনিব্যান্ড এবং ইথারনেট ফ্যাব্রিক।

সামঞ্জস্যতা এবং ট্রান্সিভার জোড়া

এমএফপি 7 ই 20-এন 010 এনভিআইডিআইএর উচ্চ-গতির অপটিক্যাল ট্রান্সিভারগুলির পোর্টফোলিওর সাথে কাজ করার জন্য ডিজাইন করা হয়েছেঃ

দ্রষ্টব্যঃ একটি দ্বৈত-পোর্ট ওএসএফপি ট্রান্সসিভারের উভয় পোর্টকে একই ক্যাবল টাইপ (উভয় স্প্লিটার বা উভয় সোজা) ব্যবহার করতে হবে। মিশ্রণ অনুমোদিত নয়।

টেকনিক্যাল স্পেসিফিকেশন

নির্বাচন নির্দেশিকাঃ MFP7E20 সিরিজের দৈর্ঘ্যের বিকল্প

MFP7E20-N010 এর সুবিধা

• অপ্টিমাইজড ১০ মিটার ব্যাপ্তি:আধুনিক ডেটা সেন্টারে সাধারণ র্যাক-টু-র্যাক দূরত্বের জন্য আদর্শ।
• এনভিআইডিআইএ-যোগ্য পারফরম্যান্সঃইনফিনিব্যান্ড এনডিআর স্পেসিফিকেশনের সাথে বক্সের বাইরে নির্ভরযোগ্যতা এবং সম্মতি নিশ্চিত করার জন্য কারখানায় পরীক্ষা করা হয়েছে।
• স্থান-নিরাপদ নকশাঃধাক্কা-টান ট্যাব সহ নমনীয় 3 মিমি বৃত্তাকার জ্যাকেট কেবল পরিচালনা এবং ইনস্টলেশনকে সহজ করে তোলে।
• ভবিষ্যতের প্রমাণঃফাইবার প্রতি 200G PAM4 মডুলেশন সমর্থন করে, পরবর্তী প্রজন্মের 1.6T স্থাপনার জন্য প্রস্তুত।
• সুরক্ষা মেনে চলুনঃLSZH জ্যাকেট আগুনের ক্ষেত্রে বিষাক্ত নির্গমন হ্রাস করে, বন্ধ ডেটা সেন্টার স্পেস জন্য আদর্শ।

হংকং স্টারসার্জের সেবা ও সহায়তা

২০০৮ সাল থেকে নেটওয়ার্ক অবকাঠামোর অভিজ্ঞ সরবরাহকারী হিসাবে, স্টারসার্জ নিশ্চিত করে যে আপনার ক্যাবলিংয়ের চাহিদা সম্পূর্ণরূপে সমর্থিতঃ

• পুরোপুরি ট্র্যাকযোগ্যতার সাথে আসল এনভিআইডিআইএ অপটিক্যাল ক্যাবল।
• ক্যাবল দৈর্ঘ্য এবং ট্রান্সিভার মেলেনিয়ার প্রাক-বিক্রয় প্রযুক্তিগত নির্দেশিকা।
• নিরাপদ প্যাকেজিং সহ বিশ্বব্যাপী শিপিং।
• বিক্রয়োত্তর সহায়তা এবং ওয়ারেন্টি সহায়তা।
• বাল্ক অর্ডার ছাড় এবং কাস্টম দৈর্ঘ্য অনুসন্ধান স্বাগত জানাই।

ক্রেতার চেকলিস্ট

• ট্রান্সসিভার সামঞ্জস্যতা যাচাই করুন (সুইচ সাইডে টুইন-পোর্ট ওএসএফপি, অ্যাডাপ্টারের পাশে 400G ওএসএফপি/কিউএসএফপি 112) ।
• ক্যাবল দৈর্ঘ্যের প্রয়োজনীয়তা নিশ্চিত করুনঃ 10 মিটার সর্বাধিক ইনট্রা-রো দূরত্বের জন্য উপযুক্ত।
• নিশ্চিত করুন যে MPO-12/APC সংযোগকারীগুলি ব্যবহার করা হয় (সবুজ শেল) - ইউপিসির সাথে সামঞ্জস্যপূর্ণ নয় (নীল শেল) ।
• ইনস্টলেশনের সময় সঠিক পরিষ্কারের সরঞ্জাম এবং ধুলোর ব্যবস্থাপনার জন্য পরিকল্পনা।
• অপারেটিং পরিবেশ পরীক্ষা করুনঃ 0°C থেকে 70°C, আর্দ্রতা 10-85% অ-কন্ডেনসিং।

হ্যান্ডলিং এবং ইনস্টলেশনের সতর্কতা

• ধুলোর ঢাকনা রাখুনসংযোজক দূষণ রোধ করার জন্য সন্নিবেশের ঠিক আগে পর্যন্ত।
• সবসময় পরিষ্কারউভয় ক্যাবল সংযোগকারী এবং ট্রান্সসিভার ভর্তি যন্ত্রগুলিকে জোড় করার আগে উপযুক্ত অপটিকাল ক্লিনার ব্যবহার করে।
• টাইট বাঁক এড়িয়ে চলুনফাইবারের ক্ষতি এবং সংকেত হ্রাস রোধ করার জন্য বন্ড ব্যাসার্ধ ≥30 মিমি বজায় রাখা।
• ইএসডি সতর্কতা- যদিও তারের নিজেই প্যাসিভ, এটি ESD- সংবেদনশীল ট্রান্সিভারগুলিতে প্লাগ করে; গ্রাউন্ডেড ওয়ার্কস্টেশন ব্যবহার করুন।
• APC এবং UPC সংযোগকারী মিশ্রিত করবেন না৮ ডিগ্রি কোণ পার্থক্য সঠিক জোড়া প্রতিরোধ করে এবং সংযোগকারীগুলিকে ক্ষতিগ্রস্ত করতে পারে।
• তরল থেকে দূরে রাখুনআর প্রচুর ধূলিকণা ।

প্রায়শই জিজ্ঞাসিত প্রশ্ন
