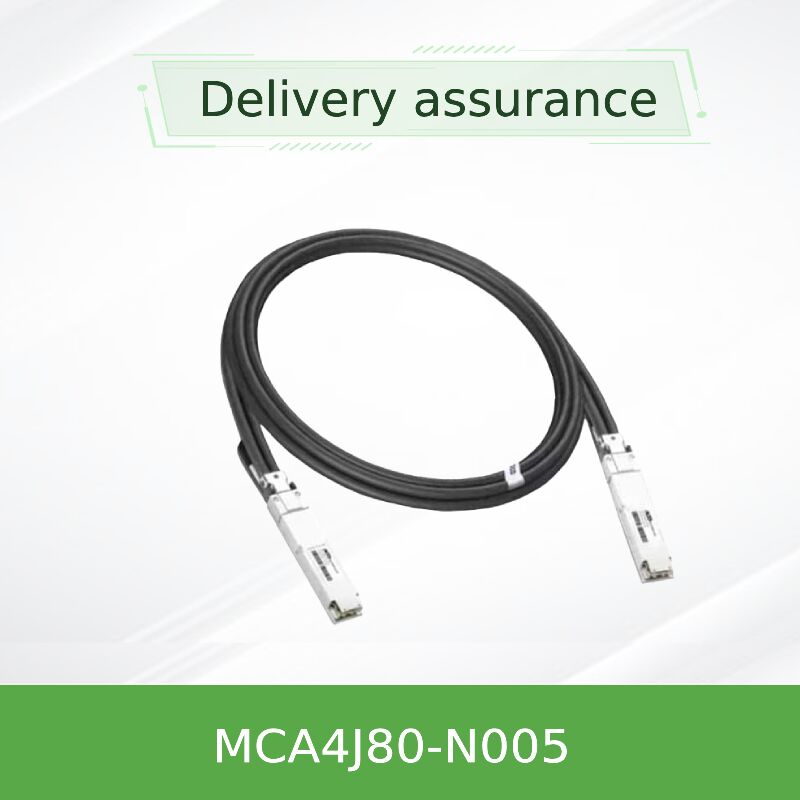

NVIDIA MCA4J80-N005 800Gb/s OSFP ডাবল-পোর্ট অ্যাক্টিভ কপার ক্যাবল 5m InfiniBand NDR ACC
পণ্যের বিবরণ:
| পরিচিতিমুলক নাম: | Mellanox |
| মডেল নম্বার: | MCA4J80-N005 (980-9i602-00n005) |
| নথি: | MCA4J80-Nxxx.pdf |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিসি |
|---|---|
| মূল্য: | Negotiate |
| প্যাকেজিং বিবরণ: | বাইরের বাক্স |
| ডেলিভারি সময়: | জায় উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | প্রকল্প/ব্যাচ দ্বারা সরবরাহ |
|
বিস্তারিত তথ্য |
|||
| প্রাপ্যতা: | স্টক | ওয়ারেন্টি: | 1 বছর |
|---|---|---|---|
| অবস্থা: | নতুন এবং আসল | প্রযুক্তি: | ইনফিনিব্যান্ড |
| টাইপ: | মেলানক্স ড্যাক কেবল | তারের দৈর্ঘ্য: | 5 মিটার |
| নাম: | মেলানক্স ড্যাক কেবল অ্যাক্টিভ কপার ক্যাবল আইবি টুইন পোর্ট এনডিআর 800 জিবি/এস ওএসএফপি 5 মিটার এমসিএ 4 | কীওয়ার্ড: | মেলানক্স ড্যাক কেবল |
| বিশেষভাবে তুলে ধরা: | এনভিআইডিআইএ ওএসএফপি কপার ক্যাবল ৮০০ গিগাবাইট/সেকেন্ড,মেলানোক্স ইনফিনিব্যান্ড এনডিআর ক্যাবল ৫ মি,ওএসএফপি ডাবল-পোর্ট সক্রিয় তামার তার |
||
পণ্যের বর্ণনা
InfiniBand NDR | 5-মিটার | 26AWG | প্রতি প্রান্তে 1.5W | OSFP থেকে 2x400Gb/s OSFP
800G InfiniBand এবং ইথারনেট ফ্যাব্রিকের জন্য উচ্চ-ঘনত্ব, অতি-স্বল্প লেটেন্সি অ্যাক্টিভ কপার কেবল। সুইচ-টু-সুইচ (Quantum-2) এবং সুইচ-টু-DGX H100 সংযোগের জন্য আদর্শ। NVIDIA-অপ্টিমাইজড সিগন্যাল ইন্টিগ্রিটি, RoHS/LSZH কমপ্লায়েন্ট এবং হট-প্লাগেবল।
NVIDIA MCA4J80-N005 একটি উচ্চ-পারফরম্যান্স 800Gb/s টুইন-পোর্ট OSFP অ্যাক্টিভ কপার কেবল (ACC) যা একটি একক 800Gb/s OSFP ইন্টারফেস থেকে ডুয়াল 400Gb/s পোর্ট সমর্থন করে। InfiniBand NDR এবং ইথারনেট স্পেকট্রাম-4 নেটওয়ার্কের জন্য ডিজাইন করা এই 5-মিটার কেবলটি 26AWG কন্ডাক্টর ব্যবহার করে যা ইন্টিগ্রেটেড ইকুয়ালাইজার ICs সহ অতি-স্বল্প লেটেন্সি (প্যাসিভ-সদৃশ) এবং প্রতি প্রান্তে মাত্র 1.5W সর্বোচ্চ পাওয়ার খরচ বজায় রেখে রেঞ্জ বাড়াতে সাহায্য করে। এটি NVIDIA MCA4J80 সিরিজের অংশ, যা পরবর্তী প্রজন্মের ডেটা সেন্টারগুলির জন্য নির্ভরযোগ্য, সাশ্রয়ী ইন্টারকানেক্ট সরবরাহ করে।
ACC প্রযুক্তি অপটিক্যাল ট্রান্সসিভারের জটিলতা ছাড়াই 5-মিটার লিঙ্ক অর্জন করতে অ্যাক্টিভ সিগন্যাল কন্ডিশনিংয়ের সাথে কপারের দৃঢ়তাকে একত্রিত করে। MCA4J80-N005 হোস্ট সিস্টেম সনাক্তকরণের জন্য বিল্ট-ইন EEPROM বৈশিষ্ট্যযুক্ত, হট-প্লাগেবল OSFP MSA ফর্ম ফ্যাক্টর সমর্থন করে এবং সংযুক্ত সুইচের উপর ভিত্তি করে স্বয়ংক্রিয়ভাবে InfiniBand বা ইথারনেট প্রোটোকলের সাথে খাপ খায়।
প্যাসিভ DAC কেবলের বিপরীতে যা 800G গতিতে 3m এর কম দৈর্ঘ্যে সীমাবদ্ধ, MCA4J80 সিরিজ প্রতিটি সংযোগকারী শেলে একটি প্রি-এমফ্যাসিস ইকুয়ালাইজার IC অন্তর্ভুক্ত করে, যা সিগন্যাল ইন্টিগ্রিটি বজায় রেখে কার্যকরভাবে 5 মিটার পর্যন্ত রেঞ্জ বাড়ায়। এর ফলে অপটিক্যাল অ্যাক্টিভ অপটিক্যাল কেবল (AOC) এর তুলনায় প্রায় শূন্য অতিরিক্ত লেটেন্সি এবং পাওয়ারের একটি ভগ্নাংশ পাওয়া যায়। NVIDIA প্রতিটি দৈর্ঘ্যের সিগন্যাল নয়েজ এবং ব্যাক রিফ্লেকশন কমাতে ফাইন-টিউন করে, উচ্চ-ঘনত্বের InfiniBand NDR ফ্যাব্রিকগুলিতে শক্তিশালী অপারেশন নিশ্চিত করে। ACC ফার্মওয়্যার প্রোটোকল-সচেতন এবং ম্যানুয়াল কনফিগারেশন ছাড়াই InfiniBand এবং ইথারনেটের মধ্যে স্বয়ংক্রিয়ভাবে স্যুইচ করে।
এই কেবলটি 3m/4m ভ্যারিয়েন্টের জন্য 30AWG এবং 5m (N005) সংস্করণের জন্য মোটা 26AWG ব্যবহার করে তৈরি করা হয়েছে, যা ইনসারশন লস কমিয়ে InfiniBand协会 স্পেসিফিকেশন পূরণ করে।
- NVIDIA Quantum-2 (800Gb/s) সুইচগুলিকে স্পাইন-লিফ টপোলজিতে 5 মিটার পর্যন্ত সংযোগ করা।সুইচ-টু-সার্ভার লিঙ্ক:
- DGX H100 সিস্টেমগুলিকে Quantum-2 বা Spectrum-4 সুইচের সাথে সংযুক্ত করা।AI/ML ক্লাস্টারের জন্য ঘন, কম খরচে, কম পাওয়ারের ইন্টারকানেক্টের প্রয়োজন এমন InfiniBand NDR ফ্যাব্রিক।
- Spectrum-4 ভিত্তিক পরিবেশে 800GbE থেকে 2x400GbE ব্রেকআউট অ্যাপ্লিকেশন।
- ডেটা সেন্টার TOR থেকে সংলগ্ন র্যাক যেখানে অপটিক্যাল ট্রান্সসিভারের প্রয়োজন নেই।
- সামঞ্জস্যতা
NVIDIA Quantum-2 InfiniBand সুইচ (যেমন, QM9700 সিরিজ)
- NVIDIA Spectrum-4 ইথারনেট সুইচ (SN5000 সিরিজ)
- OSFP খাঁচা সহ NVIDIA DGX H100 / DGX A100 সিস্টেম
- 100G-PAM4 (800G/400G) সমর্থনকারী OSFP MSA এর সাথে সামঞ্জস্যপূর্ণ যেকোনো শিল্প-মান OSFP পোর্ট
- স্পেসিফিকেশন
| স্পেসিফিকেশন | ডেটা রেট |
|---|---|
| 800Gb/s সমষ্টিগত (2x400Gb/s টুইন-পোর্ট), 8x 100G-PAM4 মডুলেশন ব্যবহার করে | কানেক্টর টাইপ |
| OSFP (অক্টাল স্মল ফর্মফ্যাক্টর প্লাগেবল) থেকে 2x OSFP (টুইন-পোর্ট) | কেবলের দৈর্ঘ্য |
| 5 মিটার (26AWG) | তারের গেজ |
| 26AWG (2x8 পেয়ার) | কেবলের ব্যাস |
| 8.9 মিমি ±0.03 মিমি | পাওয়ার খরচ |
| প্রতি প্রান্তে 1.5 ওয়াট সর্বোচ্চ, সাধারণ 1.2W | সাপ্লাই ভোল্টেজ |
| 3.3V ±5% (3.135V – 3.465V) | অপারেটিং কেস তাপমাত্রা |
| 0°C থেকে +70°C | সামঞ্জস্যতা ম্যাট্রিক্স |
| -40°C থেকে +85°C | বৈশিষ্ট্যমূলক ইম্পিডেন্স |
| 100Ω ±10% | প্রোপাগেশন ডিলে |
| ≤ 4.5 ns/m | ন্যূনতম বেন্ড ব্যাসার্ধ (একক, সংযোগকারী থেকে দূরে) |
| 5x কেবলের ব্যাস (~44.5 মিমি) | ন্যূনতম বেন্ড ব্যাসার্ধ (পুনরাবৃত্ত/দূরে) |
| 10x কেবলের ব্যাস (~89 মিমি) | অ্যাসেম্বলি বেন্ড ব্যাসার্ধ (সংযোগকারীর কাছে) |
| 10x কেবলের ব্যাস | জ্যাকেট উপাদান |
| LSZH (লো স্মোক জিরো হ্যালোজেন) | নিয়ন্ত্রক সম্মতি |
| RoHS, CE, FCC ক্লাস A, UKCA, CB, TUV, RCM, VCCI | নির্বাচন গাইড |
| বিবরণ | দৈর্ঘ্য | AWG | কেবলের প্রকার | MCA4J80-N003 |
|---|---|---|---|---|
| NVIDIA অ্যাক্টিভ কপার কেবল, IB টুইন-পোর্ট NDR, 800Gb/s, OSFP | 4m | 30AWG | হাইব্রিড | MCA4J80-N005 |
| NVIDIA অ্যাক্টিভ কপার কেবল, IB টুইন-পোর্ট NDR, 800Gb/s, OSFP | 4m | 30AWG | হাইব্রিড | MCA4J80-N005 |
| NVIDIA অ্যাক্টিভ কপার কেবল, IB টুইন-পোর্ট NDR, 800Gb/s, OSFP, 5m, 26AWG | 5m | 26AWG | রাউন্ড, উচ্চতর গেজ | MCA4J80-N003-FLT |
| ফ্ল্যাট টপ কেবল, 3m, OSFP থেকে 2xOSFP, DGX H100 নির্দিষ্ট রুটিংয়ের জন্য | 3m | 30AWG | হাইব্রিড | MCA4J80-N003-FTF |
| ফ্ল্যাট থেকে ফিনড টপ, 3m | 3m | 30AWG | হাইব্রিড | বিকল্পের উপর সুবিধা |
কাস্টমাইজড কেবলের দৈর্ঘ্য / লেবেলিংয়ের অনুরোধ (MOQ সাপেক্ষে)।
- বড় আকারের ইন্টিগ্রেশনের জন্য FAE (ফিল্ড অ্যাপ্লিকেশন ইঞ্জিনিয়ার) সহায়তা।
- NVIDIA-এর পণ্য মানগুলির সাথে সামঞ্জস্যপূর্ণ ওয়ারেন্টি এবং RMA পরিষেবা।
- নেটওয়ার্ক হার্ডওয়্যারের জন্য BOM একত্রীকরণ — সুইচ, NIC, কেবল, ট্রান্সসিভার।
- প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
কেবলগুলি ঢোকানো বা বের করার সময় সর্বদা ESD গ্রাউন্ডিং স্ট্র্যাপ এবং ESD-নিরাপদ মেঝে ব্যবহার করুন। সংযোগকারীগুলি প্রতিরক্ষামূলক ক্যাপ সহ সরবরাহ করা হয় — ইনস্টলেশনের ঠিক আগে সরান। নির্দিষ্ট ন্যূনতম বেন্ড ব্যাসার্ধের বাইরে বাঁকানো এড়িয়ে চলুন, বিশেষ করে ব্যাকশেলের কাছে। নিশ্চিত করুন যে কেবলের রুটিং টেনসাইল লোড বা ক্রাশ রেটিং অতিক্রম না করে। বিস্তারিত ইনস্টলেশনের জন্য, NVIDIA কেবল ম্যানেজমেন্ট গাইডলাইন অ্যাপ্লিকেশন নোট দেখুন।পণ্যটি RoHS, CE, FCC ক্লাস A প্রত্যয়িত। এটি বাণিজ্যিক ডেটা সেন্টার ব্যবহারের জন্য তৈরি; আবাসিক পরিবেশে এটি হস্তক্ষেপ ঘটাতে পারে এবং ব্যবহারকারীদের তাদের নিজস্ব খরচে এটি সংশোধন করতে হবে।
হংকং স্টারসার্জ গ্রুপ সম্পর্কে
হংকং স্টারসার্জ গ্রুপ কোং, লিমিটেড নেটওয়ার্ক হার্ডওয়্যার, আইটি পরিষেবা এবং সিস্টেম ইন্টিগ্রেশন সমাধানের একটি প্রযুক্তি-চালিত সরবরাহকারী। আমরা নেটওয়ার্ক সুইচ, NIC, ওয়্যারলেস অ্যাক্সেস পয়েন্ট, কন্ট্রোলার, হাই-স্পিড কেবল এবং পরিপূরক নেটওয়ার্কিং সরঞ্জাম সহ পণ্যগুলির সাথে বিশ্বব্যাপী গ্রাহকদের পরিষেবা প্রদান করি। আমাদের অভিজ্ঞ বিক্রয় এবং প্রযুক্তিগত দলগুলি সরকার, স্বাস্থ্যসেবা, উত্পাদন, শিক্ষা, অর্থ এবং এন্টারপ্রাইজ সেক্টরগুলিকে সমর্থন করে। স্টারসার্জ আইওটি সমাধান, নেটওয়ার্ক ম্যানেজমেন্ট সিস্টেম, কাস্টম সফ্টওয়্যার ডেভেলপমেন্ট এবং বহুভাষিক গ্লোবাল ডেলিভারি সরবরাহ করে। গ্রাহক-প্রথম দর্শনের সাথে, আমরা দক্ষ, পরিমাপযোগ্য নেটওয়ার্ক পরিকাঠামো তৈরি করতে নির্ভরযোগ্য গুণমান, প্রতিক্রিয়াশীল পরিষেবা এবং তৈরি সমাধান সরবরাহ করি।NVIDIA / Mellanox সহ শীর্ষ ব্র্যান্ডগুলির একটি অনুমোদিত অংশীদার হিসাবে, স্টারসার্জ সম্পূর্ণ ট্রেসেবিলিটি এবং দ্রুত লিড টাইম সহ আসল পণ্যগুলি নিশ্চিত করে।
এক নজরে মূল তথ্য
কেবলের দৈর্ঘ্য
পাওয়ার
লেটেন্সি
কানেক্টর
অপারেটিং টেম্প
সামঞ্জস্যতা ম্যাট্রিক্স
| পোর্ট টাইপ | MCA4J80-N005 এর সাথে সামঞ্জস্যতা | Quantum-2 QM9700 / QM9790 |
|---|---|---|
| OSFP 800G (NDR) | সম্পূর্ণ সামঞ্জস্যপূর্ণ, সরাসরি সংযোগ | Spectrum-4 SN5000 সিরিজ |
| OSFP 800G ইথারনেট | হ্যাঁ, স্বয়ংক্রিয় প্রোটোকল সনাক্তকরণ | DGX H100 (8-GPU) |
| OSFP 400G/800G | প্রতি কেবল 2x400Gb/s পোর্ট ব্যবহার করে সামঞ্জস্যপূর্ণ | NVIDIA ConnectX-7 / BlueField-3 |
| OSFP (NDR200 / NDR400) | অ্যাডাপ্টার প্রকারের উপর নির্ভর করে; NDR400 থেকে 800G সুইচের জন্য সঠিক ব্রেকআউট ম্যাপিং ব্যবহার করুন | ক্রেতা চেকলিস্ট |
- প্রয়োজনীয় দৈর্ঘ্য পরীক্ষা করুন: MCA4J80-N005 = 5m; ছোট রানের জন্য N003 বা N004 বিবেচনা করুন।
- কেবলের বেন্ড ব্যাসার্ধ র্যাক লেআউটে ফিট করে কিনা তা নিশ্চিত করুন (সংযোগকারীর কাছে ন্যূনতম 89 মিমি)।
- প্রোটোকল (InfiniBand বা ইথারনেট) যাচাই করুন — কোনও কনফিগারেশনের প্রয়োজন নেই তবে সুইচ প্রোফাইল মেলে কিনা তা নিশ্চিত করুন।
- ESD সতর্কতা: প্রশিক্ষিত কর্মী, গ্রাউন্ডেড পরিবেশ।
