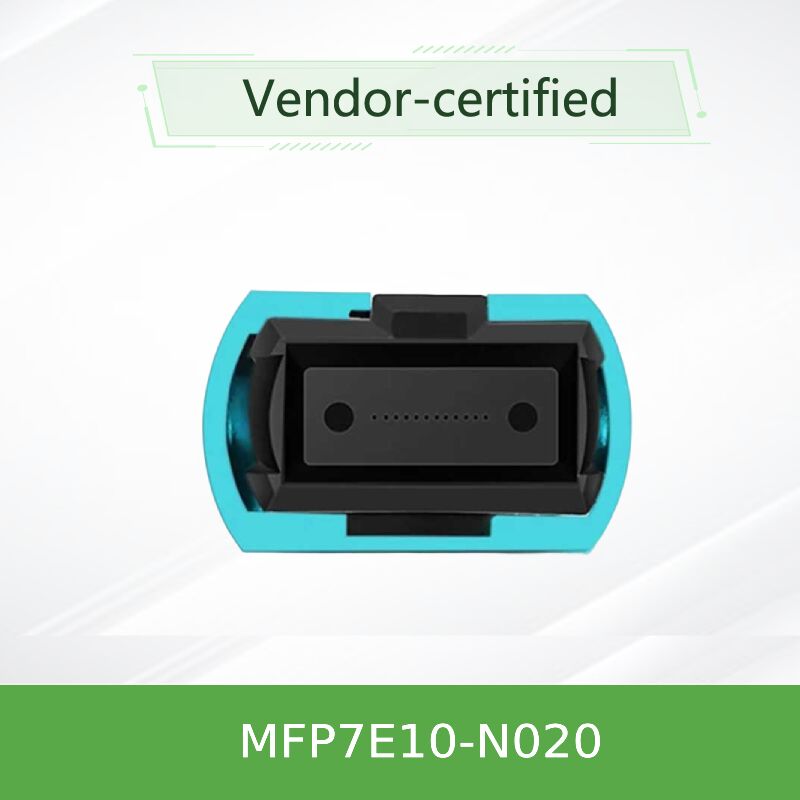

NVIDIA MFP7E10-N020 20m MPO12/APC মাল্টিমোড ক্যাবল 800G ইনফিনিব্যান্ড
পণ্যের বিবরণ:
| পরিচিতিমুলক নাম: | Mellanox |
| মডেল নম্বার: | MFP7E10-N020 (980-9i57Z-000020) |
| নথি: | MFP7E10-Nxxx.pdf |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিসি |
|---|---|
| মূল্য: | Negotiate |
| প্যাকেজিং বিবরণ: | বাইরের বাক্স |
| ডেলিভারি সময়: | জায় উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | প্রকল্প/ব্যাচ দ্বারা সরবরাহ |
|
বিস্তারিত তথ্য |
|||
| মডেল নং: | MFP7E10-N020 (980-9i57Z-000020) | উপাদান আকৃতি: | গোলাকার তার |
|---|---|---|---|
| টেনসিল শক্তি অনুমোদিত: | 1000n <10000n | সাক্ষ্যদান: | RoHS, CE, ISO9001, VDE, CCC |
| খাপ উপাদান: | পিভিসি | দৈর্ঘ্য: | 20 মি |
| ডেটা রেট: | 200 জিবি/এস | উৎপত্তি: | ভারত / ইস্রায়েল / চীন |
| বিশেষভাবে তুলে ধরা: | এনভিডিয়া 20m MPO12/APC মাল্টিমোড ক্যাবল,800 জি ইনফিনিব্যান্ড ফাইবার অপটিক ক্যাবল,এনভিডিয়া MFP7E10-N020 হাই স্পিড ক্যাবল |
||
পণ্যের বর্ণনা
NVIDIA MFP7E10-N020 20m MPO12/APC মাল্টিমোড ক্যাবল 800G ইনফিনিব্যান্ডের জন্য
NVIDIA® Mellanox® সামঞ্জস্যপূর্ণ প্যাসিভ অপটিক্যাল ক্যাবল
পণ্যের সংক্ষিপ্ত বিবরণ
NVIDIA MFP7E10-Nxxx সিরিজটি একটি প্যাসিভ MPO‐12/APC-to-MPO‐12/APC মাল্টিমোড ফাইবার ক্যাবল যা উচ্চ-কার্যকারিতা ডেটা সেন্টারগুলিতে স্বল্প পরিসরের ইন্টারকানেকশনগুলির জন্য ডিজাইন করা হয়েছে।MFP7E10-N020(২০ মিটার ভেরিয়েন্ট) একটি টাইপ-বি ক্রসওভার টপোলজিতে আটটি সক্রিয় ফাইবার ব্যবহার করে যা মেরু বিপরীত অ্যাডাপ্টার ছাড়াই সরাসরি সংযুক্ত অপটিক্যাল লিঙ্ক সক্ষম করে।৮ ডিগ্রি পোলিশ সহ কোণযুক্ত শারীরিক যোগাযোগ (এপিসি), ব্যাক রিফ্লেক্সগুলি হ্রাস করা হয়, 800Gb / s পর্যন্ত PAM4 মডুলেশনের জন্য সংকেত অখণ্ডতা নিশ্চিত করে।
প্রতিটি ক্যাবলটি কারখানায় টেস্ট করা হয়েছে Telcordia GR-1435 এবং 0 থেকে 70 °C পর্যন্ত অপারেটিং তাপমাত্রা সমর্থন করে।উচ্চ-ঘনত্বের সুইচ এবং জিপিইউ ক্লাস্টারগুলির জন্য উপযুক্ত২০ মিটার লিংকের জন্য, এই ক্যাবলটি সম্পূর্ণ পারফরম্যান্স মার্জিন সহ ব্যয়বহুল ওএম৩ ফাইবার ব্যবহার করে।
মূল বৈশিষ্ট্য
- পার্ট নম্বরঃMFP7E10-N020 (20 মিটার), 3 মিটার থেকে 50 মিটার পর্যন্ত দৈর্ঘ্যে পাওয়া যায়
- ফাইবারের ধরনঃমাল্টিমোড 50/125μm OM3 (স্ট্যান্ডার্ড 20m)
- সংযোগকারী:MPO-12/APC মহিলা, সবুজ হাউজিং, 8° কোণ পোলিশ
- সন্নিবেশ হ্রাস (সর্বোচ্চ):≤0.358 ডিবি (0.35 + 0.0004 × 20)
- রিটার্ন লসঃ≥35 ডিবি
- ন্যূনতম বাঁক ব্যাসার্ধঃ30 মিমি (ডাইনামিক / স্ট্যাটিক)
- OM3 এর জন্য সর্বোচ্চ পরিধিঃ30 মিটার (দুটি প্যাচ প্যানেল সহ); OM4 30 মিটারের বেশি প্রস্তাবিত
কেন MPO-12/APC?
কোণ-পোলিশ সংযোগকারীগুলি ব্যাক প্রতিফলনকে দমন করে যা অন্যথায় উচ্চ-গতির ট্রান্সিভারগুলিতে লেজারের কর্মক্ষমতা হ্রাস করবে।এপিসি প্রতি লেন প্রতি 50G PAM4 এ নির্ভরযোগ্য অপারেশন সক্ষম করে. সবুজ এনভিআইডিআইএ শেল দ্রুত এপিসি সামঞ্জস্যতা সনাক্ত করে, পুরানো নীল-শেল ইউপিসি তারের সাথে অসঙ্গতি রোধ করে।
টাইপ-বি ক্রসওভার:এক প্রান্তে লাইন 1 বিপরীত প্রান্তে লাইন 12 এর সাথে সংযুক্ত হয় - বহিরাগত ক্রসওভার ক্যাবল ছাড়াই 4-লেনের Tx / Rx জোড়ের জন্য আদর্শ।
প্রযুক্তি ও সংকেত অখণ্ডতা
800G DR8 / 400G DR4 আর্কিটেকচারের জন্য ডিজাইন করা, প্রতিটি ক্যাবলে 8 টি মাল্টিমোড ফাইবার রয়েছে যা ক্রস পিনআউট এ সাজানো হয়েছে। 8 ডিগ্রি এপিসি ইন্টারফেস অপটিক্যাল রিটার্ন ক্ষতি > 35 ডিবি হ্রাস করে,এনভিআইডিআইএ এমএমএ৪জেড০০-এনএস (টুইন-পোর্ট ওএসএফপি) এর মতো উচ্চ বাউন্ড রেট ট্রান্সিভারগুলির জন্য গুরুত্বপূর্ণ. প্যাসিভ ডিজাইন শূন্য শক্তি খরচ করে এবং কোন বিলম্বের প্রবর্তন করে না, এটি এনডিআর ইনফিনিব্যান্ড ফ্যাব্রিকগুলিতে সুইচ-টু-সুইচ বা সুইচ-টু-ডিপিইউ লিঙ্কগুলির জন্য আদর্শ করে তোলে।
কঠোর শেষ-পৃষ্ঠ জ্যামিতি পরীক্ষা এবং আইএল / আরএল যাচাইকরণ প্রতিটি তারের আধুনিক 800 জি ইথারনেট এবং এনভিলিংক ফ্যাব্রিক এক্সটেনশনের কঠোর প্রয়োজনীয়তা পূরণ করে তা নিশ্চিত করে।
সাধারণ মোতায়েন
- 20 মিটার র্যাক স্প্যান জুড়ে সংযোগকারী-পোর্ট ওএসএফপি 800 গিগাবাইট / সেকেন্ডের সুইচগুলি (যেমন কোয়ান্টাম -২) ConnectX-7 নেটওয়ার্ক অ্যাডাপ্টারগুলির সাথে সংযুক্ত করা
- NVIDIA BlueField‐3 DPU (QSFP112 বা OSFP) একই সারিতে বা সংলগ্ন সারিতে অবস্থিত শীর্ষ-অফ-র্যাক সুইচগুলিতে সংযুক্ত করা
- স্টোরেজ সার্ভারে স্পিন-লিফ ইন্টারকানেকশন যা 20 মিটার পর্যন্ত স্বল্প-দূরত্বের OM3 লিঙ্কগুলির প্রয়োজন
- র্যাকের একটি সারির মধ্যে মাল্টি-মোড ব্যাকবোন (OM3 এর জন্য ≤30m)
সামঞ্জস্য
MFP7E10-N020 যে কোন ট্রান্সিভার বা সিস্টেমের সাথে কাজ করে যা MPO-12/APC মহিলা সংযোগকারী গ্রহণ করে এবং টাইপ-বি পিনআউট আশা করে। যাচাইকৃত সামঞ্জস্যের মধ্যে রয়েছেঃ
- NVIDIA MMA4Z00-NS (টুইন-পোর্ট OSFP DR8, 800G)
- NVIDIA MMA4Z00-NS400 (একক পোর্ট OSFP 400G)
- এনভিআইডিএ এমএমএ১জেড০০-এনএস৪০০ (কিউএসএফপি১১২ ৪০০জি)
- ইনফিনিব্যান্ড এনডিআর ৪০০জি/৮০০জি সুইচ এবং কানেক্টএক্স-৭ অ্যাডাপ্টার
- এমপিও-১২ এপিসি অপটিক্যাল ইন্টারফেস সহ স্ট্যান্ডার্ড ৪০০জিবিই সুইচ
গুরুত্বপূর্ণ নোটঃএই ক্যাবলটি এমপিও-১২/ইউপিসি (আল্ট্রা পোলিশ, ব্লু শেল) সংযোগকারীগুলির সাথে মিলিত হতে পারে না। মিশ্র ব্যবহারের ফলে ফেরুল শেষের মুখগুলি ক্ষতিগ্রস্থ হবে এবং লিঙ্ক ব্যর্থতার কারণ হবে।
টেকনিক্যাল স্পেসিফিকেশন
| প্যারামিটার | মান (MFP7E10-N020) |
|---|---|
| পণ্যের ধরন | প্যাসিভ MPO‐12/APC মাল্টি-মোড ফাইবার ক্যাবল, টাইপ B ক্রসওভার |
| লম্বা (নামমাত্র) | 20 মিটার; সহনশীলতাঃ +2% × L / -0 (L≥5m) |
| সক্রিয় ফাইবার | 8 (4 Tx / 4 Rx দিক) |
| তারের ব্যাসার্ধ | 3.0 ± 0.2 মিমি |
| জ্যাকেট উপাদান | Aqua LSZH / OFNR (নিম্ন ধোঁয়া শূন্য হ্যালোজেন, রাইজ রেট) |
| ফাইবার কোর | 50/125 μm মাল্টিমোড (OM3 ≤30m; OM4 >30m) -- 20m এ ব্যবহৃত OM3 |
| সন্নিবেশ হ্রাস (সর্বোচ্চ) | ≤0.358 ডিবি (0.35 + 0.0004 × 20) |
| রিটার্ন লস (মিনিট) | ≥35 ডিবি |
| অপারেটিং তাপমাত্রা | 0°C থেকে 70°C |
| সংরক্ষণের তাপমাত্রা | -40°C থেকে 85°C |
| আপেক্ষিক আর্দ্রতা | ১০% থেকে ৮৫% (অ-কন্ডেনসিং) |
| নিয়ন্ত্রক | RoHS, CE, FCC ক্লাস A, CB, cTUVus, RCM, VCCI |
| লেজার ক্লাস | ক্লাস ১ (আইইসি ৬০৮২৫-১/২, ২১ সিএফআর ১০৪০) |
নির্বাচন নির্দেশিকা (MFP7E10-Nxxx সিরিজ)
| অর্ডার করা অংশের নম্বর | দৈর্ঘ্য | ফাইবারের ধরন (স্ট্যান্ডার্ড) |
|---|---|---|
| MFP7E10-N003 | ৩ মিটার | OM3 |
| MFP7E10-N005 | ৫ মিটার | OM3 |
| MFP7E10-N007 | ৭ মিটার | OM3 |
| MFP7E10-N010 | ১০ মিটার | OM3 |
| MFP7E10-N015 | ১৫ মিটার | OM3 |
| MFP7E10-N020 | ২০ মিটার | OM3 |
| MFP7E10-N025 | ২৫ মিটার | OM3 |
| MFP7E10-N030 | ৩০ মিটার | OM3 (OM4 ঐচ্ছিক) |
| MFP7E10-N035 | ৩৫ মিটার | ওএম৪ |
| MFP7E10-N040 | ৪০ মিটার | ওএম৪ |
| MFP7E10-N050 | ৫০ মিটার | ওএম৪ |
দ্রষ্টব্যঃ 30 মিটারের বেশি দৈর্ঘ্যের জন্য, 50 মিটার পৌঁছানোর গ্যারান্টি দেওয়ার জন্য OM4 ফাইবার প্রয়োজন। এমএফপি 7 ই 10-এন 020 ডিফল্টরূপে OM3 ফাইবার সহ জাহাজ, যা প্যাচ প্যানেল সহ 30 মিটার পর্যন্ত নেটিভ 800 জি সমর্থন করে।
এনভিআইডিআইএ অপটিক্যাল ক্যাবলগুলির জন্য কেন স্টারসার্জ বেছে নিন?
- ১০০% সামঞ্জস্যপূর্ণ এবং পরীক্ষিতঃপ্রতিটি MFP7E10 ক্যাবল শিপিংয়ের আগে NVIDIA ট্রান্সিভারগুলির সাথে যাচাই করা হয়
- স্টক এবং দ্রুত নেতৃত্বঃআঞ্চলিক গুদামে থাকা জনপ্রিয় দৈর্ঘ্য (3m,5m,10m,15m,20m,30m,50m)
- প্রযুক্তিগত সহায়তাঃপ্রাক-বিক্রয় সামঞ্জস্যতা পরীক্ষা এবং বিক্রির পরে সমস্যা সমাধান
- বাল্ক মূল্য নির্ধারণ ও লেবেলিংঃবড় প্রকল্পের জন্য কাস্টম সিরিয়ালাইজেশন / সম্পদ ট্যাগ উপলব্ধ
- বিশ্বব্যাপী শিপিংঃমার্কিন যুক্তরাষ্ট্র, ইইউ, এপিএসি এবং মধ্যপ্রাচ্যে ডিডিপি/ফেডএক্স/ইউপিএস বিকল্প
সেবা ও সহায়তা
হংকং স্টারসার্জ গ্রুপ উত্পাদন ত্রুটির বিরুদ্ধে 1 বছরের ওয়ারেন্টি প্রদান করে, প্লাস 24 ঘন্টা ইঞ্জিনিয়ারিং প্রতিক্রিয়া। আমরা সর্বোত্তম সন্নিবেশ ক্ষতি বজায় রাখার জন্য পরিষ্কার এবং পরিদর্শন গাইডলাইন প্রদান।30 মিটার বা কাস্টম হাইব্রিড ক্যাবল (এমপিও থেকে ডুপ্লেক্স) এর উপরে মোতায়েনের জন্য, আমাদের সমাধান দলের সাথে যোগাযোগ করুন।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন ১ঃ MFP7E10-N020 কি ৩০ মিটারের বেশি দৈর্ঘ্যের 800G লিঙ্কের জন্য ব্যবহার করা যেতে পারে?
উঃ ৩০-৫০ মিটারের মধ্যে দূরত্বের জন্য, আমরা OM4 ভেরিয়েন্টগুলি (MFP7E10-N035 থেকে N050) সুপারিশ করি। ২০ মিটারে, OM3 মার্জিন সহ পূর্ণ 800G পারফরম্যান্স সরবরাহ করে।
প্রশ্ন ২ঃ এনভিআইডিআইএ কোয়ান্টাম-২ সুইচগুলির জন্য কি তারের মেরুতা উপযুক্ত?
উত্তরঃ হ্যাঁ। টাইপ-বি (ক্রসওভার) হল সরাসরি 800G টুইন-পোর্ট ওএসএফপি থেকে ওএসএফপি সংযোগের জন্য এনভিআইডিআইএ দ্বারা প্রয়োজনীয় স্ট্যান্ডার্ড মেরুতা।
প্রশ্ন: MFP7E10 এবং MFP7E20 এর মধ্যে পার্থক্য কি?
উত্তরঃ MFP7E10 হল মাল্টি-মোড (MMF), MFP7E20 হল সিঙ্গল-মোড (SMF) । ≤50m দূরত্বের জন্য, মাল্টি-মোড খরচ-কার্যকর; 50m এর বাইরে, MFP7E20 সিঙ্গল-মোড ক্যাবল নির্বাচন করুন।
প্রশ্ন ৪ঃ আপনি কি পরিষ্কারের কিট সুপারিশ করেন?
উত্তরঃ হ্যাঁ। আমরা প্রতিটি সমকামিতার আগে একটি MPO- 12 / APC ড্রাই ক্লিনার (যেমন, ক্লিক ক্লিন বা আইবিসি ব্র্যান্ড) ব্যবহার করার পরামর্শ দিই।
প্রশ্ন ৫ঃ ৪০০ জি এবং ৮০০ জি-র জন্য কি ২০ মিটার দৈর্ঘ্যের গ্যারান্টি রয়েছে?
উত্তরঃ হ্যাঁ, MFP7E10-N020 20 মিটারের মধ্যে 800G DR8 এবং 400G DR4 লিঙ্কগুলির জন্য NVIDIA এর সম্মতি পরীক্ষা পাস করে।
হ্যান্ডলিং সতর্কতা
- ডাস্ট ক্যাপগুলি সরিয়ে ফেলবেন নাইনস্টলেশনের মুহূর্ত পর্যন্ত. দূষণ লিঙ্ক অবনতির # 1 কারণ
- সর্বদা MPO-APC নির্দিষ্ট ক্লিনার ব্যবহার করে উভয় ক্যাবল সংযোগকারী এবং ট্রান্সিভার অপটিক্যাল ভর্তি পরিষ্কার করুন
- 30 মিমি ব্যাসার্ধের চেয়ে বেশি ক্যাবল বাঁকবেন না, বিশেষ করে সংযোগকারীদের কাছাকাছি
- কখনোই MPO-APC (সবুজ/অনাকাঙ্ক্ষিত) এবং MPO-UPC (নীল/সমতল) মিশ্রিত করবেন না -- শারীরিক ক্ষতি হতে পারে
- প্লাগযোগ্য ট্রান্সিভারগুলি পরিচালনা করার সময় স্ট্যান্ডার্ড ইএসডি সতর্কতা মেনে চলুন, যদিও কেবলটি নিজেই প্যাসিভ
