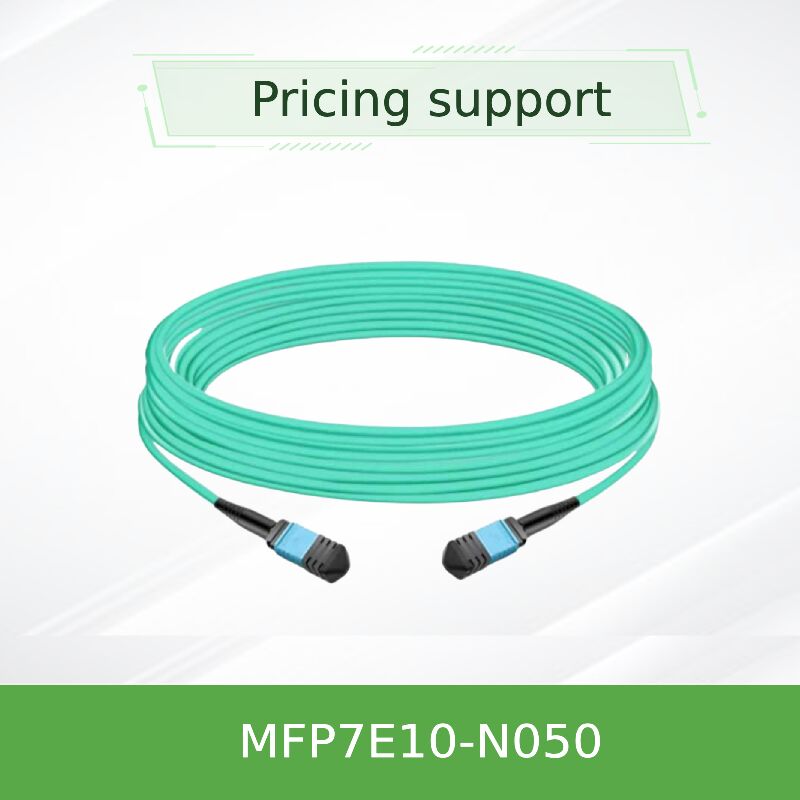

NVIDIA MFP7E10-N050 ৫০মি MPO12/APC OM4 ফাইবার কেবল – 800G এর জন্য সর্বোচ্চ নাগাল
পণ্যের বিবরণ:
| পরিচিতিমুলক নাম: | Mellanox |
| মডেল নম্বার: | MFP7E10-N050 (980-9i57y-00N050) |
| নথি: | MFP7E10-Nxxx.pdf |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিসি |
|---|---|
| মূল্য: | Negotiate |
| প্যাকেজিং বিবরণ: | বাইরের বাক্স |
| ডেলিভারি সময়: | জায় উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | প্রকল্প/ব্যাচ দ্বারা সরবরাহ |
|
বিস্তারিত তথ্য |
|||
| মডেল: | MFP7E10-N050 | দৈর্ঘ্য: | 50 মি |
|---|---|---|---|
| ফাইবার টাইপ: | মাল্টিমোড OM4 | সংযোগকারী: | এমপিও -12/এপিসি (মহিলা) |
| সন্নিবেশ ক্ষতি: | ≤ 0.37 ডিবি | রিটার্ন লস: | ≥ 35 ডিবি |
| বিশেষভাবে তুলে ধরা: | NVIDIA OM4 ফাইবার কেবল,৫০মি MPO12 APC ফাইবার কেবল,800G সর্বোচ্চ নাগাল ফাইবার কেবল |
||
পণ্যের বর্ণনা
NVIDIA MFP7E10-N050 50m MPO12/APC OM4 ফাইবার ক্যাবল
800 জি ইনফিনিব্যান্ড এবং ইথারনেট অ্যাপ্লিকেশনগুলির জন্য সর্বাধিক প্রসারিত
পণ্যের সংক্ষিপ্ত বিবরণ
NVIDIA MFP7E10-N050 একটি প্যাসিভ MPO-12/APC-to-MPO-12/APC মাল্টিমোড ফাইবার ক্যাবল যা উচ্চ-কার্যকারিতা ডেটা সেন্টারগুলিতে স্বল্প পরিসরের ইন্টারকানেকশনগুলির জন্য ডিজাইন করা হয়েছে।এই 50 মিটার বৈকল্পিক 800 জি ইনফিনিব্যান্ড এনডিআর এবং ইথারনেট অ্যাপ্লিকেশনগুলিতে মাল্টিমোড ফাইবারের জন্য সর্বাধিক সমর্থিত দূরত্বের প্রতিনিধিত্ব করে.
OM4 ফাইবারের সাথে টাইপ-বি ক্রসওভার টপোলজিতে আটটি সক্রিয় ফাইবার ব্যবহার করে, এই ক্যাবলটি সিগন্যাল অখণ্ডতা বজায় রেখে পূর্ণ পরিসরে পৌঁছায়। কোণযুক্ত শারীরিক যোগাযোগের (এপিসি) 8-ডিগ্রি পোলিশের সাথেব্যাক রিফ্লেক্সগুলি ≥35dB রিটার্ন ক্ষতিতে হ্রাস করা হয়, 800Gb/s এ PAM4 মডুলেশনের জন্য সমালোচনামূলক।
মূল বৈশিষ্ট্যাবলী
- পার্ট নম্বরঃMFP7E10-N050 (50m) - সর্বাধিক মাল্টি-মোড পরিসীমা
- ফাইবার টাইপঃমাল্টিমোড 50/125μm OM4 (উচ্চ ব্যান্ডউইথ, দীর্ঘ পরিধি)
- সংযোগকারী:MPO-12/APC মহিলা, সবুজ হাউজিং, 8° কোণ পোলিশ
- সন্নিবেশ হ্রাসঃ≤0.37 ডিবি (0.35 + 0.0004 × 50)
- রিটার্ন লস:≥35 ডিবি
- ন্যূনতম বাঁক ব্যাসার্ধঃ30 মিমি (ডাইনামিক / স্ট্যাটিক)
- সর্বাধিক পরিধিঃ50 মিটার (দুটি প্যাচ প্যানেল এবং 4 অপটিক্যাল সংযোগ সহ)
- জ্যাকেট রঙঃঅ্যাকোয়া (স্ট্যান্ডার্ড মাল্টি-মোড সনাক্তকরণ)
প্রযুক্তি ও সংকেত অখণ্ডতা
800G DR8 / 400G DR4 আর্কিটেকচারের জন্য ডিজাইন করা, প্রতিটি ক্যাবলে 8 টি মাল্টিমোড ফাইবার রয়েছে যা ক্রস পিনআউট এ সাজানো হয়েছে। 8-ডিগ্রি এপিসি ইন্টারফেস অপটিক্যাল রিটার্ন ক্ষতি >35dB এ হ্রাস করে,উচ্চ বাউড রেট ট্রান্সিভারগুলির জন্য সমালোচনামূলক. প্যাসিভ ডিজাইন শূন্য শক্তি খরচ করে এবং কোন বিলম্বের প্রবর্তন করে না, এটি এনডিআর ইনফিনিব্যান্ড ফ্যাব্রিকগুলিতে সুইচ-টু-সুইচ বা সুইচ-টু-ডিপিইউ লিঙ্কগুলির জন্য আদর্শ করে তোলে।
OM4 ফাইবার (কার্যকরী মোডাল ব্যান্ডউইথ ≥4700 MHz*km) কম বিট ত্রুটির হার বজায় রেখে 50 মিটারের বেশি 50G PAM4 প্রতি লেন সমর্থন করার জন্য প্রয়োজনীয় ব্যান্ডউইথ সরবরাহ করে।
সাধারণ মোতায়েন
- লাইনগুলির মধ্যে 50 মিটার স্প্যান জুড়ে সংযোগের সাথে সংযোগ স্থাপন করুন
- NVIDIA BlueField-3 DPUs (QSFP112 বা OSFP) সর্বোচ্চ মাল্টিমোড দূরত্বে শীর্ষ-র্যাক সুইচগুলিতে সংযুক্ত করা
- স্টোরেজ সার্ভারে স্পিন-লেফ ইন্টারকানেকশন যা ডেটা সেন্টারের সারিতে পূর্ণ 50m OM4 পৌঁছানোর প্রয়োজন
- মাল্টিমোড ব্যাকবোন সংযোগ সুইচ একাধিক র্যাক বা বড় ডেটা সেন্টারে সারিগুলির মধ্যে
সামঞ্জস্য
MFP7E10-N050 যে কোনও ট্রান্সিভার বা সিস্টেমের সাথে কাজ করে যা MPO-12/APC মহিলা সংযোগকারীগুলি গ্রহণ করে এবং টাইপ-বি পিনআউট আশা করে। যাচাইকৃত সামঞ্জস্যের মধ্যে রয়েছেঃ
- NVIDIA MMA4Z00-NS (টুইন-পোর্ট OSFP DR8, 800G) - OM4 এর সাথে 50m পর্যন্ত
- NVIDIA MMA4Z00-NS400 (একক-পোর্ট OSFP 400G) - OM4 এর সাথে 50m পর্যন্ত
- NVIDIA MMA1Z00-NS400 (QSFP112 400G) - OM4 এর সাথে 50m পর্যন্ত
- ইনফিনিব্যান্ড এনডিআর 400 জি / 800 জি সুইচ এবং কানেক্টএক্স -7 অ্যাডাপ্টার
- এমপিও-১২ এপিসি অপটিক্যাল ইন্টারফেস সহ স্ট্যান্ডার্ড ৪০০ জিবিই সুইচ
গুরুত্বপূর্ণ দ্রষ্টব্যঃএই ক্যাবলটি MPO-12/UPC (আল্ট্রা পোলিশ, ব্লু শেল) সংযোগকারীগুলির সাথে মিলিত হতে পারে না। মিশ্র ব্যবহারের ফলে ফেরুলের শেষের মুখগুলি ক্ষতিগ্রস্থ হবে এবং লিঙ্ক ব্যর্থতার কারণ হবে। 50 মিটারের বেশি দূরত্বের জন্য,দয়া করে একক মোড MFP7E20 সিরিজের ক্যাবল ব্যবহার করুন.
টেকনিক্যাল স্পেসিফিকেশন
| প্যারামিটার | মান (MFP7E10-N050) |
|---|---|
| পণ্যের ধরন | প্যাসিভ MPO-12/APC মাল্টি-মোড ফাইবার ক্যাবল, টাইপ বি ক্রসওভার |
| লম্বা (নামমাত্র) | 50 মিটার; সহনশীলতাঃ +2% × L / -0 (L≥5m) |
| সক্রিয় ফাইবার | 8 (4 Tx / 4 Rx দিক) |
| তারের ব্যাসার্ধ | 3.0 ± 0.2 মিমি |
| জ্যাকেট উপাদান | Aqua LSZH / OFNR (নিম্ন ধোঁয়া শূন্য হ্যালোজেন, রাইজ রেট) |
| ফাইবার কোর | 50/125 μm মাল্টিমোড OM4 (উচ্চ ব্যান্ডউইথ) |
| সন্নিবেশ হ্রাস (সর্বোচ্চ) | ≤0.37 ডিবি (0.35 + 0.0004 × 50) |
| রিটার্ন লস (মিনিট) | ≥35 ডিবি |
| অপারেটিং তাপমাত্রা | 0°C থেকে 70°C |
| সংরক্ষণের তাপমাত্রা | -40°C থেকে 85°C |
| আপেক্ষিক আর্দ্রতা | ১০% ~ ৮৫% (অ-কন্ডেনসিং) |
| নিয়ন্ত্রক | RoHS, CE, FCC ক্লাস A, CB, cTUVus, RCM, VCCI |
| লেজার ক্লাস | ক্লাস 1 (আইইসি 60825-1/2, 21 সিএফআর 1040) |
নির্বাচন নির্দেশিকা (MFP7E10-Nxxx সিরিজ)
| অর্ডার করা অংশের নম্বর | দৈর্ঘ্য | ফাইবারের ধরন | 800G এর জন্য সর্বোচ্চ পরিধি | প্রয়োগ |
|---|---|---|---|---|
| MFP7E10-N003 | ৩ মিটার | OM3 | ৩০ মিটার | ইনট্রা-র্যাক |
| MFP7E10-N005 | ৫ মিটার | OM3 | ৩০ মিটার | ইনট্রা-র্যাক |
| MFP7E10-N010 | ১০ মিটার | OM3 | ৩০ মিটার | ইনট্রা-র্যাক / সংলগ্ন |
| MFP7E10-N015 | ১৫ মিটার | OM3 | ৩০ মিটার | সারির ভিতরে |
| MFP7E10-N020 | ২০ মিটার | OM3 | ৩০ মিটার | সারির ভিতরে |
| MFP7E10-N030 | ৩০ মিটার | OM3 | ৩০ মিটার | সর্বাধিক OM3 পৌঁছান |
| MFP7E10-N035 | ৩৫ মিটার | ওএম৪ | ৫০ মিটার | বিস্তৃত পরিধি |
| MFP7E10-N040 | ৪০ মিটার | ওএম৪ | ৫০ মিটার | বিস্তৃত পরিধি |
| MFP7E10-N050 | ৫০ মিটার | ওএম৪ | ৫০ মিটার (সর্বোচ্চ) | সারিগুলির মধ্যে / সর্বাধিক দূরত্ব |
নোটঃএমএফপি 7 ই 10-এন 050 ওএম 4 ফাইবার ব্যবহার করে, যা 800 জি অ্যাপ্লিকেশনগুলির জন্য পূর্ণ 50 মিটার পৌঁছানোর জন্য প্রয়োজনীয়। 50 মিটার স্পেসিফিকেশন মোট 4 জোড়া সংযোজিত সংযোগকারী সহ দুটি অপটিকাল প্যাচ প্যানেল অনুমান করে।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন ১ঃ MFP7E10-N050 কি পূর্ণ ৫০ মিটারে 800G এর জন্য গ্যারান্টিযুক্ত?
উত্তরঃ হ্যাঁ, যখন এনভিআইডিআইএ এমএমএ 4 জেড 100-এনএস ট্রান্সিভার এবং দুটি প্যাচ প্যানেল (4 জোড়া জোড়া) এর সাথে ব্যবহৃত হয়, তখন 50 মি লিঙ্কটি নির্দিষ্ট অপটিক্যাল বাজেটের মধ্যে থাকে। এই দূরত্বের জন্য ওএম 4 ফাইবার প্রয়োজন।
প্রশ্ন ২: আমি কি ৫০ মিটারের জন্য ওএম৪ এর পরিবর্তে ওএম৩ ফাইবার ব্যবহার করতে পারি?
উত্তরঃ না। ওএম 3 ফাইবার 800 জি কেবল 30 মিটার পর্যন্ত সমর্থন করে। 50 মিটারের জন্য, সিগন্যাল অখণ্ডতা বজায় রাখতে এবং ক্ষতির বাজেট পূরণের জন্য ওএম 4 বাধ্যতামূলক।
প্রশ্ন 3: MFP7E10-N050 এবং MFP7E20-N050 এর মধ্যে পার্থক্য কী?
উত্তরঃ MFP7E10-N050 হল মাল্টি-মোড OM4 50 মিটার পর্যন্ত দূরত্বের জন্য। MFP7E20-N050 হল 50 মিটার (500 মিটার+ পর্যন্ত) এর বেশি দূরত্বের জন্য একক-মোড।
হ্যান্ডলিং সতর্কতা
- ডাস্ট ক্যাপগুলি সরিয়ে ফেলবেন নাবিশেষ করে ৫০ মিটার দূরত্বে দূষণই লিঙ্কের ক্ষতির প্রধান কারণ।
- ক্যাবল সংযোজক এবং ট্রান্সিভার অপটিক্যাল রিসেপ্টর উভয়ই এমপিও-এপিসি নির্দিষ্ট ক্লিনার ব্যবহার করে সর্বদা ইনস্টল করার আগে পরিষ্কার করুন।
- 30 মিমি ব্যাসার্ধের চেয়ে বেশি ক্যাবলটি বাঁকবেন না, বিশেষত সংযোগকারীগুলির কাছাকাছি যেখানে চাপ সন্নিবেশের ক্ষতি বাড়িয়ে তুলতে পারে।
- এমপিও-এপিসি (সবুজ/অনুপাতিক) এবং এমপিও-ইউপিসি (নীল/সমতল) কখনও মিশ্রিত করবেন না - শারীরিক ক্ষতি হবে।
- প্লাগযোগ্য ট্রান্সিভারগুলি পরিচালনা করার সময় স্ট্যান্ডার্ড ইএসডি সতর্কতা মেনে চলুন, যদিও কেবলটি নিজেই প্যাসিভ।
- 50 মিটার প্রয়োগের জন্য, অপটিক্যাল পারফরম্যান্স বজায় রাখার জন্য ক্যাবল পথগুলি বাঁক ব্যাসার্ধের সীমা অতিক্রম না করে তা নিশ্চিত করুন।
