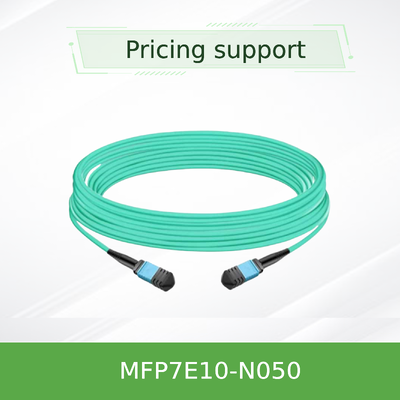

NVIDIA MFP7E10-N050 ৫০মি MPO-12/APC মাল্টিমোড ফাইবার কেবল 400G/800G ইনফিনিব্যান্ড ও ইথারনেটের জন্য
পণ্যের বিবরণ:
| পরিচিতিমুলক নাম: | Mellanox |
| মডেল নম্বার: | MFP7E10-N050 (980-9i57y-00N050) |
| নথি: | MFP7E10-Nxxx.pdf |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিসি |
|---|---|
| মূল্য: | Negotiate |
| প্যাকেজিং বিবরণ: | বাইরের বাক্স |
| ডেলিভারি সময়: | জায় উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | প্রকল্প/ব্যাচ দ্বারা সরবরাহ |
|
বিস্তারিত তথ্য |
|||
| মডেল: | MFP7E10-N050 | দৈর্ঘ্য: | 50 মি |
|---|---|---|---|
| ফাইবার টাইপ: | মাল্টিমোড OM4 | সংযোগকারী: | এমপিও -12/এপিসি (মহিলা) |
| সন্নিবেশ ক্ষতি: | ≤ 0.37 ডিবি | রিটার্ন লস: | ≥ 35 ডিবি |
| বিশেষভাবে তুলে ধরা: | NVIDIA ৫০মি MPO-12 ফাইবার কেবল,ইনফিনিব্যান্ডের জন্য মাল্টিমোড ফাইবার কেবল,400G ইথারনেট ফাইবার অপটিক কেবল |
||
পণ্যের বর্ণনা
NVIDIA MFP7E10-N050 50m MPO-12/APC মাল্টিমোড ফাইবার ক্যাবল
উচ্চ-কার্যকারিতা 8-ফাইবার প্যাসিভ অপটিক্যাল ক্যাবল টাইপ-বি ক্রসওভার টপোলজি সহ 400GbE / NDR ইনফিনিব্যান্ড এবং ইথারনেট ইন্টারকানেকশনের জন্য ডিজাইন করা হয়েছে, যা দ্বৈত-পোর্ট OSFP এবং QSFP112 ট্রান্সিভারগুলিকে সমর্থন করে।
মূল বৈশিষ্ট্যাবলী
দৈর্ঘ্যঃ50 মিটার (MFP7E10-N050)
ফাইবার টাইপঃমাল্টিমোড ওএম৪ (দৈর্ঘ্য > ৩০ মিটার)
সংযোগকারী:এমপিও-১২/এপিসি মহিলা, ৮ টি সক্রিয় ফাইবার
টপোলজিঃটাইপ বি ক্রসওভার
জ্যাকেট:অ্যাকোয়া এলএসজেএইচ / ওএফএনআর
ম্যাক্স রিচ:50 মিটার (সংযোগে 4 টি সংযোগকারী সহ)
প্রোটোকল:ইনফিনিব্যান্ড, ইথারনেট, এনভি লিংক
পণ্যের সংক্ষিপ্ত বিবরণ
এনভিআইডিআইএ এমএফপি 7 ই 10-এনএক্সএক্স সিরিজটি এমপিও -12 / এপিসি সংযোগকারীগুলির সাথে একটি প্যাসিভ মাল্টিমোড ফাইবার তারের সমাবেশ। এমএফপি 7 ই 10-এন 050 50-মিটার বৈকল্পিক সরাসরি,কম ক্ষতির শারীরিক সংযোগ দ্বৈত পোর্ট OSFP 800G ট্রান্সিভারগুলির মধ্যে, সিঙ্গল পোর্ট ওএসএফপি ৪০০জি এবং কিউএসএফপি ১১২ ৪০০জি ট্রান্সসিভার।
৮ ডিগ্রি কোণযুক্ত পোলিশের সাহায্যে, এপিসি ইন্টারফেস উচ্চ-গতির পিএএম 4 লিঙ্কগুলিতে সংকেত অখণ্ডতা বজায় রাখতে ব্যাক প্রতিফলন (≥35 ডিবি রিটার্ন ক্ষতি) হ্রাস করে।ক্যাবলটি সম্পূর্ণরূপে Telcordia GR-1435 এবং IEC 61754-7 এর সাথে সামঞ্জস্যপূর্ণ, এবং প্লাগ-এন্ড-প্লে নির্ভরযোগ্যতা নিশ্চিত করার জন্য কঠোর মান নিয়ন্ত্রণের অধীনে উত্পাদিত হয়।
মূল বৈশিষ্ট্য
৮ সক্রিয় ফাইবার
400G/800G ট্রান্সমিশনের জন্য প্রতি দিকের জন্য 4 লেন
MPO-12/APC সংযোগকারী
কোণযুক্ত পোলিশ ক্ষতিকারক পিছনের প্রতিফলন দূর করে
টাইপ-বি ক্রসওভার ওয়্যারিং
পিন 1 থেকে পিন 12 ম্যাপিং সরাসরি ট্রান্সিভার-ট্রান্সিভার সংযুক্তি সক্ষম করে
নমনীয় LSZH জ্যাকেট
কম ধোঁয়া, শূন্য হ্যালোজেন, জল রঙ, 3.0 ± 0.2 মিমি ব্যাসার্ধ
৫০ মিটার সর্বোচ্চ দূরত্ব
দুটি প্যাচ প্যানেল এবং চারটি সংযোগকারী সংযোগের সাথে
মাল্টি-প্রোটোকল সাপোর্ট
ভবিষ্যতে প্রমাণিত স্থাপনার জন্য ইনফিনিব্যান্ড, ইথারনেট এবং এনভি লিংক
প্রযুক্তি ও নকশা
MFP7E10-N050 50/125 μm মাল্টিমোড OM4 ফাইবার ব্যবহার করে যা দৈর্ঘ্যের জন্য অনুকূলিত >30 মিটার। এমপিও সংযোগকারীটিতে অ্যালাইনমেন্ট গর্ত রয়েছে যা সুনির্দিষ্ট অপটিক্যাল কাপলিংয়ের জন্য ট্রান্সসিভার অ্যালাইনমেন্ট পিনগুলির সাথে মিলিত হয়।
৮ ডিগ্রি এপিসি এন্ড ফেস রিফ্লেক্সেন্স কমানো,যখন ক্রসওভার (টাইপ বি) পিনআউট নিশ্চিত করে যে এক প্রান্তের লেন 1 এ ট্রান্সমিটার লেজার বিপরীত প্রান্তের লেন 12 এ রিসিভারের সাথে সারিবদ্ধ হয় - একটি পৃথক মেরুতা অ্যাডাপ্টারের প্রয়োজনীয়তা দূর করে.
ক্যাবলটি কম ক্ষতির সংযোগকারী (আইএল ≤0.35 + 0.0004 × এল ডিবি) দিয়ে শেষ করা হয় এবং 100% ইনসেশন ক্ষতি, রিটার্ন ক্ষতি এবং ফাইবার ধারাবাহিকতার জন্য কারখানায় পরীক্ষা করা হয়।
সাধারণ মোতায়েন
- সুইচ-টু-সুইচ:লাইন জুড়ে স্পাইন-লেফ টপোলজিতে টুইন-পোর্ট ওএসএফপি সুইচগুলি সংযুক্ত করুন
- সুইচ-টু-এডাপ্টার:QSFP112/OSFP ট্রান্সসিভারগুলির সাথে ConnectX-7 বা BlueField-3 DPU-তে OSFP সুইচগুলি লিঙ্ক করুন
- সার্ভার-টু-সুইচঃউচ্চ ঘনত্বের 400G/800G মাঝারি সারি সংযোগ
- ডাটা সেন্টার ইন্টার-র্যাকঃসংলগ্ন র্যাকগুলির মধ্যে বা একটি সারির মধ্যে সংক্ষিপ্ত দূরত্বের সংযোগগুলি
সামঞ্জস্য
ট্রান্সিভার:NVIDIA MMA4Z00-NS, MMA4Z00-NS400 (OSFP), MMA1Z00-NS400 (QSFP112)
প্রোটোকল:ইনফিনিব্যান্ড (এনডিআর), ইথারনেট (400GbE/800GbE), এনভিলিংক
সংযোগকারী প্রকারঃMPO-12/APC (মহিলা) - MPO-12/UPC এর সাথে সামঞ্জস্যপূর্ণ নয়
বন্দর:ডাবল-পোর্ট ওএসএফপি, সিঙ্গল-পোর্ট ওএসএফপি, কিউএসএফপি ১১২
টেকনিক্যাল স্পেসিফিকেশন
| প্যারামিটার | মান / পরিসীমা | নোট |
|---|---|---|
| প্রোডাক্ট নম্বর | MFP7E10-N050 | লম্বা ৫০ মিটার |
| ফাইবার গণনা | ৮ (সক্রিয়) | ৪ জন কর্মী নিষ্ক্রিয় |
| ফাইবারের ধরন | মাল্টি-মোড ওএম৪ | 50/125 μm |
| সংযোগকারী প্রকার | MPO-12/APC (মহিলা) | আইইসি ৬১৭৫৪-৭ |
| ইনসার্টের ক্ষতি (আইএল) | ≤০.৩৫ + ০.০০০৪×এল ডিবি | L = দৈর্ঘ্য মিটার |
| রিটার্ন লস (RL) | ≥35 ডিবি | এপিসি পোলিশ |
| তারের ব্যাসার্ধ | 3.0 ±0.2 মিমি | গোলাকার, নমনীয় |
| ন্যূনতম বাঁক ব্যাসার্ধ | ৩০ মিমি | ক্যাবলের যে কোন জায়গায় |
| জ্যাকেট উপাদান | অ্যাকোয়া এলএসজেএইচ / ওএফএনআর | কম ধোঁয়া, শূন্য হ্যালোজেন |
| অপারেটিং তাপমাত্রা | 0 °C থেকে 70 °C | সংরক্ষণঃ -৪০ ডিগ্রি থেকে ৮৫ ডিগ্রি সেলসিয়াস |
| টপোলজি | টাইপ বি (ক্রসওভার) | পিন ১ ∙ ১২ ম্যাপিং |
নির্বাচন নির্দেশিকা
| অর্ডার করা অংশের নম্বর | দৈর্ঘ্য | বর্ণনা |
|---|---|---|
| MFP7E10-N003 | ৩ মিটার | NVIDIA প্যাসিভ ফাইবার ক্যাবল, MMF, MPO12 APC থেকে MPO12 APC |
| MFP7E10-N005 | ৫ মিটার | NVIDIA প্যাসিভ ফাইবার ক্যাবল, MMF, MPO12 APC থেকে MPO12 APC |
| MFP7E10-N007 | ৭ মিটার | NVIDIA প্যাসিভ ফাইবার ক্যাবল, MMF, MPO12 APC থেকে MPO12 APC |
| MFP7E10-N010 | ১০ মিটার | NVIDIA প্যাসিভ ফাইবার ক্যাবল, MMF, MPO12 APC থেকে MPO12 APC |
| MFP7E10-N015 | ১৫ মিটার | NVIDIA প্যাসিভ ফাইবার ক্যাবল, MMF, MPO12 APC থেকে MPO12 APC |
| MFP7E10-N020 | ২০ মিটার | NVIDIA প্যাসিভ ফাইবার ক্যাবল, MMF, MPO12 APC থেকে MPO12 APC |
| MFP7E10-N025 | ২৫ মিটার | NVIDIA প্যাসিভ ফাইবার ক্যাবল, MMF, MPO12 APC থেকে MPO12 APC |
| MFP7E10-N030 | ৩০ মিটার | NVIDIA প্যাসিভ ফাইবার ক্যাবল, MMF, MPO12 APC থেকে MPO12 APC |
| MFP7E10-N035 | ৩৫ মিটার | NVIDIA প্যাসিভ ফাইবার ক্যাবল, MMF, MPO12 APC থেকে MPO12 APC |
| MFP7E10-N040 | ৪০ মিটার | NVIDIA প্যাসিভ ফাইবার ক্যাবল, MMF, MPO12 APC থেকে MPO12 APC |
| MFP7E10-N050 | ৫০ মিটার | NVIDIA প্যাসিভ ফাইবার ক্যাবল, MMF, MPO12 APC থেকে MPO12 APC |
পণ্যের সুবিধা
- সিগন্যাল অখণ্ডতাঃএপিসি পোলিশ এবং টাইপ-বি ক্রসওভার প্রতিফলন এবং মেরুকরণ সমস্যা হ্রাস করে
- খরচ-কার্যকরঃসক্রিয় ইলেকট্রনিক্স ছাড়া প্যাসিভ তামা মুক্ত নকশা, শক্তি খরচ কমাতে
- নির্ভরযোগ্যতা:GR-1435 সম্মতি এবং 100% কারখানার পরীক্ষা ধারাবাহিক কর্মক্ষমতা নিশ্চিত করে
- নমনীয়তা:এলএসজেডএইচ জ্যাকেট এবং ছোট বাঁক ব্যাসার্ধ উচ্চ ঘনত্বের র্যাকগুলিতে রুটিং সহজ করে
- স্কেলযোগ্যতাঃবর্তমান 400G/800G এবং ভবিষ্যতের উচ্চ গতির প্রোটোকল সমর্থন করে
প্রায়শই জিজ্ঞাসিত প্রশ্ন
MPO-12/APC এবং MPO-12/UPC এর মধ্যে পার্থক্য কি?
এপিসি (কোণযুক্ত পোলিশ) এর একটি 8-ডিগ্রি কোণ রয়েছে যা উচ্চ-গতির পিএএম 4 সংকেতগুলির জন্য সমালোচনামূলক, পিছনে প্রতিফলন হ্রাস করে। ইউপিসি (আল্ট্রা-ফ্ল্যাট পোলিশ) সাধারণত নিম্ন-গতির লিঙ্কগুলির জন্য ব্যবহৃত হয়।তারা যান্ত্রিকভাবে সামঞ্জস্যপূর্ণ নয়.
আমি কি এই ক্যাবলটা ১০০ জি ট্রান্সসিভার দিয়ে ব্যবহার করতে পারি?
যদিও ক্যাবলটি 8 টি ফাইবার সমর্থন করে, এটি 400G / 800G অ্যাপ্লিকেশনগুলির জন্য অনুকূলিত। 100G (4x25G-NRZ) এর জন্য MPO-12/UPC ক্যাবলগুলি সাধারণত ব্যবহৃত হয়; দয়া করে আপনার ট্রান্সিভারের সাথে সামঞ্জস্যতা যাচাই করুন।
N050 এর জন্য সর্বাধিক প্রস্তাবিত লিঙ্ক দূরত্ব কত?
দুটি প্যাচ প্যানেল এবং মোট চারটি সংযোগকারী জংশন সহ 50 মিটার। প্যাচ প্যানেল ছাড়াই সরাসরি সংযুক্ত করার জন্য, লিঙ্ক বাজেটের উপর নির্ভর করে সাধারণ পরিসীমা 40 মিটার পর্যন্ত।
ক্যাবল কি এনভি লিংক সমর্থন করে?
হ্যাঁ, এনভিআইডিআইএর ইন্টারঅপারিবিলিটি গাইডলাইন অনুযায়ী এমএফপি 7 ই 10-এনএক্সএক্স সিরিজটি এনভিলিঙ্ক, ইনফিনিব্যান্ড এবং ইথারনেট প্রোটোকলগুলিকে সমর্থন করার জন্য ডিজাইন করা হয়েছে।
হ্যান্ডলিং সতর্কতা
- দূষণ রোধ করার জন্য ইনস্টলেশন পর্যন্ত প্রতিরক্ষামূলক ধুলোর ক্যাপগুলি রাখুন
- সর্বদা জোড়া আগে অপটিক্যাল গ্রেড ক্লিনার সঙ্গে উভয় তারের এবং ট্রান্সিভার সংযোগকারী পরিষ্কার
- 30 মিমি ন্যূনতম বাঁক ব্যাসার্ধের নিচে তারের বাঁকানো এড়ানো
- সংযোগকারীগুলি টানবেন না; চাপ কমানোর জন্য টান-ট্যাব বা তারের জ্যাকেট ব্যবহার করুন
- -৪০ ডিগ্রি সেলসিয়াস থেকে ৮৫ ডিগ্রি সেলসিয়াস পর্যন্ত শুকনো, পরিষ্কার পরিবেশে সংরক্ষণ করুন
ক্রেতার চেকলিস্ট
- ট্রান্সিভার সংযোগকারী প্রকার যাচাই করুন (MPO-12/APC মহিলা)
- লিংক দৈর্ঘ্য নিশ্চিত করুন - 50 মিটার ভেরিয়েন্ট (MFP7E10-N050)
- চেক ফাইবারের ধরন - OM4 মাল্টিমোড (>30 মিটার)
- পোলারিটি নিশ্চিত করুন - সরাসরি সংযুক্তির জন্য প্রয়োজনীয় টাইপ-বি ক্রসওভার
- ক্যাবল রুটিং এবং বাঁক ব্যাসার্ধ ক্লিয়ারেন্স মূল্যায়ন
- ট্রান্সিভার সামঞ্জস্যতা নিশ্চিত করুন (OSFP/QSFP112)
