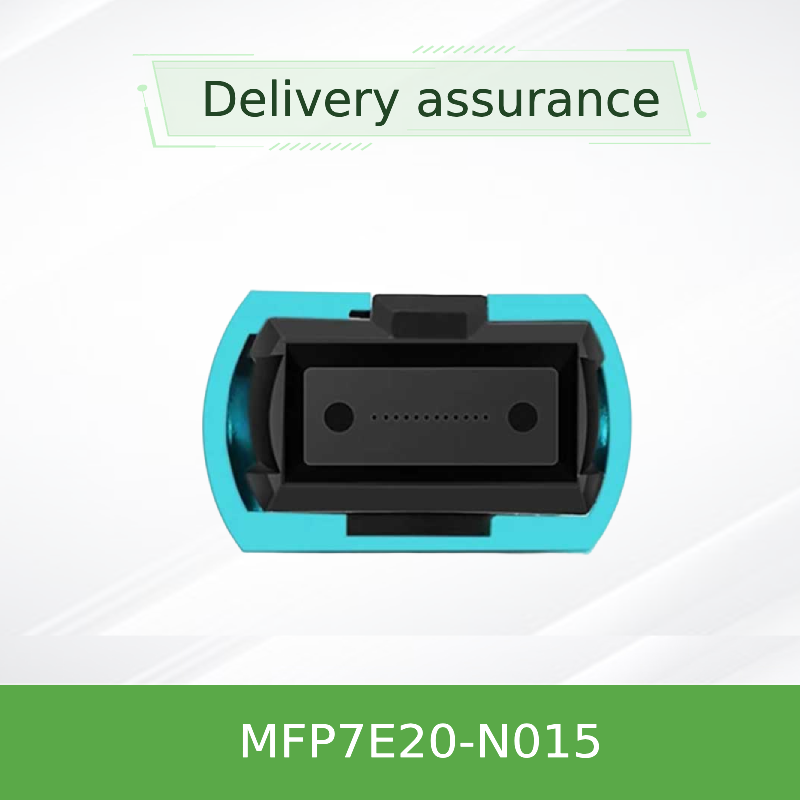

NVIDIA MFP7E20-N015 15-মিটার মাল্টিমোড MPO-12/APC ক্যাবল OSFP এবং QSFP112 ট্রান্সিভারগুলির জন্য

পণ্যের বিবরণ:

পরিচিতিমুলক নাম: Mellanox
মডেল নম্বার: MFP7E20-N015
নথি: MFP7E20-Nxxx.pdf

প্রদান:

ন্যূনতম চাহিদার পরিমাণ: 1 পিসি
মূল্য: Negotiate
প্যাকেজিং বিবরণ: বাইরের বাক্স
ডেলিভারি সময়: জায় উপর ভিত্তি করে
পরিশোধের শর্ত: টি/টি
যোগানের ক্ষমতা: প্রকল্প/ব্যাচ দ্বারা সরবরাহ
ভালো দাম যোগাযোগ

বিস্তারিত তথ্য
মডেল নং: MFP7E20-N015 উপাদান আকৃতি: বৃত্তাকার তার
টেনসিল শক্তি অনুমোদিত: 1000n <10000n সাক্ষ্যদান: RoHS, CE, ISO9001, VDE, CCC
খাপ উপাদান: পিভিসি দৈর্ঘ্য: 15 মি
ডেটা রেট: 400 জিবি/এস উৎপত্তি: ভারত / ইস্রায়েল / চীন
বিশেষভাবে তুলে ধরা:

এনভিআইডিআইএ ১৫ মিটার এমপিও-১২/এপিসি তার

,

ওএসএফপি ট্রান্সিভারগুলির জন্য মাল্টিমোড ক্যাবল

,

QSFP112 ট্রান্সিভার MPO-12/APC ক্যাবল

পণ্যের বর্ণনা

NVIDIA MFP7E20-N015 15-মিটার মাল্টিমোড MPO-12/APC ক্যাবল
টাইপ-বি ক্রসওভার টোপোলজি সহ উচ্চ-কার্যকারিতা 8-ফাইবার প্যাসিভ অপটিক্যাল ক্যাবল। 400GbE / NDR ইনফিনিব্যান্ড এবং ইথারনেট ইন্টারকানেকশনগুলির জন্য ডিজাইন করা হয়েছে, টুইন-পোর্ট ওএসএফপি এবং কিউএসএফপি 112 ট্রান্সিভারগুলিকে সমর্থন করে।দৈর্ঘ্য ১৫ মিটার, ওএম 3 / ওএম 4 মাল্টিমোড, এলএসজেডএইচ জ্যাকেট, এবং নিম্ন ব্যাক প্রতিফলনের জন্য এপিসি সংযোগকারী। ডেটা সেন্টারে শীর্ষ-রেক এবং ইনট্রা-রেক লিঙ্কগুলির জন্য আদর্শ।
মূল তথ্য
  • দৈর্ঘ্যঃ15 মিটার (MFP7E20-N015)
  • ফাইবার টাইপঃমাল্টি-মোড ওএম৩ (≤৩০ মিটার) / ওএম৪
  • সংযোগকারী:এমপিও-১২/এপিসি মহিলা, ৮ টি সক্রিয় ফাইবার
  • টপোলজিঃটাইপ বি ক্রসওভার
  • জ্যাকেট:অ্যাকোয়া এলএসজেএইচ / ওএফএনআর
  • ম্যাক্স রিচ:50 মিটার (সংযোগে 4 টি সংযোগকারী সহ)
  • প্রোটোকল:ইনফিনিব্যান্ড, ইথারনেট, এনভি লিংক
পণ্যের সংক্ষিপ্ত বিবরণ
এনভিআইডিআইএ এমএফপি 7 ই 20-এনএক্সএক্স সিরিজটি এমপিও -12 / এপিসি সংযোজকগুলির সাথে একটি প্যাসিভ মাল্টিমোড ফাইবার তারের সমাবেশ। এমএফপি 7 ই 20-এন 015 একটি 15 মিটার বৈকল্পিক যা সরাসরি,কম ক্ষতির শারীরিক সংযোগ দ্বৈত পোর্ট OSFP 800G ট্রান্সিভারগুলির মধ্যে, একক পোর্ট OSFP 400G, এবং QSFP112 400G ট্রান্সসিভার।এপিসি ইন্টারফেস উচ্চ গতির পিএএম 4 লিঙ্কগুলিতে সংকেত অখণ্ডতা সংরক্ষণের জন্য ব্যাক রিফ্লেক্সগুলি (≥35 ডিবি রিটার্ন ক্ষতি) হ্রাস করেএই ক্যাবলটি সম্পূর্ণরূপে টেলকোর্ডিয়া জিআর-১৪৩৫ এবং আইইসি ৬১৭৫৪-৭ এর সাথে সামঞ্জস্যপূর্ণ এবং প্লাগ-এন্ড-প্লে নির্ভরযোগ্যতা নিশ্চিত করার জন্য কঠোর মান নিয়ন্ত্রণের অধীনে তৈরি করা হয়।
মূল বৈশিষ্ট্য
  • ৮ টি সক্রিয় ফাইবার- 400G/800G ট্রান্সমিশনের জন্য প্রতি দিকের 4 লেন
  • এমপিও-১২/এপিসি মহিলা সংযোগকারী- কোণযুক্ত পোলিশ ক্ষতিকারক পিছনের প্রতিফলন দূর করে
  • টাইপ-বি ক্রসওভার ওয়্যারিং- পিন 1 থেকে পিন 12 ম্যাপিং সরাসরি ট্রান্সিভার-ট্রান্সিভার সংযুক্তি সক্ষম
  • নমনীয় গোলাকার এলএসজেডএইচ জ্যাকেট- কম ধোঁয়া, শূন্য হ্যালোজেন, জল রঙ, 3.0 ± 0.2 মিমি ব্যাসার্ধ
  • সর্বোচ্চ ৫০ মিটার- দুইটি প্যাচ প্যানেল এবং চারটি সংযোগকারী সংযোগের সাথে
  • ইনফিনিব্যান্ড, ইথারনেট এবং এনভিলিংক সমর্থন করে- পরবর্তী প্রজন্মের প্রোটোকলের জন্য ভবিষ্যতের প্রমাণ
  • ধাক্কা-ট্রাক্সিং- দ্রুত এবং নিরাপদ ইনস্টলেশন
প্রযুক্তি ও নকশা
MFP7E20-N015 50/125 μm মাল্টিমোড ফাইবার ব্যবহার করে (OM3 ≤30 m দৈর্ঘ্যের জন্য, OM4 >30 m এর জন্য) ।এমপিও সংযোজকটিতে সঠিক অপটিক্যাল কাপলিংয়ের জন্য ট্রান্সিভার সারিবদ্ধ পিনগুলির সাথে জুটিযুক্ত সারিবদ্ধতার গর্ত রয়েছে৮ ডিগ্রি এপিসি এন্ড ফেস রিফ্লেক্সেন্স কমাতে পারে।যখন ক্রসওভার (টাইপ বি) পিনআউট নিশ্চিত করে যে এক প্রান্তের লেন 1 এ ট্রান্সমিটার লেজার বিপরীত প্রান্তের লেন 12 এ রিসিভারের সাথে সারিবদ্ধ হয় - একটি পৃথক মেরুতা অ্যাডাপ্টারের প্রয়োজনীয়তা দূর করে. ক্যাবলটি কম ক্ষতির সংযোগকারীগুলির সাথে শেষ হয় (আইএল ≤0.35 + 0.0004 × এল ডিবি) এবং 100% ইনপুট ক্ষতি, রিটার্ন ক্ষতি এবং ফাইবার ধারাবাহিকতার জন্য কারখানায় পরীক্ষা করা হয়।
সাধারণ মোতায়েন
  • সুইচ-টু-সুইচ- স্পিন-লেফ টপোলজিতে দ্বৈত-পোর্ট ওএসএফপি সুইচগুলি সংযুক্ত করুন
  • সুইচ-টু-এডাপ্টার- QSFP112/OSFP ট্রান্সসিভারগুলির সাথে ConnectX-7 বা BlueField-3 DPU- তে OSFP সুইচগুলি লিঙ্ক করুন
  • সার্ভার থেকে সুইচ- উচ্চ ঘনত্বের 400G/800G শীর্ষ-রেক সংযোগ
  • ডাটা সেন্টার ইনট্রা-রেক- একটি র্যাকের ভিতরে বা সংলগ্ন র্যাকগুলির মধ্যে সংক্ষিপ্ত দূরত্বের সংযোগগুলি
সামঞ্জস্য
ট্রান্সিভার:NVIDIA MMA4Z00-NS, MMA4Z00-NS400 (OSFP), MMA1Z00-NS400 (QSFP112)
প্রোটোকল:ইনফিনিব্যান্ড (এনডিআর), ইথারনেট (400GbE/800GbE), এনভিলিংক
সংযোগকারী প্রকারঃMPO-12/APC (মহিলা) - MPO-12/UPC এর সাথে সামঞ্জস্যপূর্ণ নয়
বন্দর:ডাবল-পোর্ট ওএসএফপি, সিঙ্গল-পোর্ট ওএসএফপি, কিউএসএফপি ১১২
বিশেষ উল্লেখ
প্যারামিটার মান / পরিসীমা নোট
প্রোডাক্ট নম্বর MFP7E20-N015 দৈর্ঘ্য ১৫ মিটার
ফাইবার গণনা ৮ (সক্রিয়) ৪ জন কর্মী নিষ্ক্রিয়
ফাইবারের ধরন মাল্টিমোড ওএম৩ (≤৩০ মিটার) / ওএম৪ 50/125 μm
সংযোগকারী প্রকার MPO-12/APC (মহিলা) আইইসি ৬১৭৫৪-৭
ইনসার্টের ক্ষতি (আইএল) ≤০.৩৫ + ০.০০০৪×এল ডিবি L = দৈর্ঘ্য মিটার
রিটার্ন লস (RL) ≥35 ডিবি এপিসি পোলিশ
তারের ব্যাসার্ধ 3.0 ±0.2 মিমি গোলাকার, নমনীয়
ন্যূনতম বাঁক ব্যাসার্ধ ৩০ মিমি ক্যাবলের যে কোন জায়গায়
জ্যাকেট উপাদান অ্যাকোয়া এলএসজেএইচ / ওএফএনআর কম ধোঁয়া, শূন্য হ্যালোজেন
অপারেটিং টেম্প। 0 °C থেকে 70 °C সংরক্ষণঃ -৪০ ডিগ্রি থেকে ৮৫ ডিগ্রি সেলসিয়াস
টপোলজি টাইপ বি (ক্রসওভার) পিন ১ ∙ ১২ ম্যাপিং
নির্বাচন নির্দেশিকা
অর্ডার করা অংশের নম্বর দৈর্ঘ্য বর্ণনা
MFP7E20-N003 ৩ মিটার NVIDIA প্যাসিভ ফাইবার ক্যাবল, MMF, MPO12 APC থেকে MPO12 APC
MFP7E20-N005 ৫ মিটার NVIDIA প্যাসিভ ফাইবার ক্যাবল, MMF, MPO12 APC থেকে MPO12 APC
MFP7E20-N010 ১০ মিটার NVIDIA প্যাসিভ ফাইবার ক্যাবল, MMF, MPO12 APC থেকে MPO12 APC
MFP7E20-N015 ১৫ মিটার NVIDIA প্যাসিভ ফাইবার ক্যাবল, MMF, MPO12 APC থেকে MPO12 APC
MFP7E20-N020 ২০ মিটার NVIDIA প্যাসিভ ফাইবার ক্যাবল, MMF, MPO12 APC থেকে MPO12 APC
MFP7E20-N025 ২৫ মিটার NVIDIA প্যাসিভ ফাইবার ক্যাবল, MMF, MPO12 APC থেকে MPO12 APC
MFP7E20-N030 ৩০ মিটার NVIDIA প্যাসিভ ফাইবার ক্যাবল, MMF, MPO12 APC থেকে MPO12 APC
MFP7E20-N040 ৪০ মিটার NVIDIA প্যাসিভ ফাইবার ক্যাবল, MMF, MPO12 APC থেকে MPO12 APC
MFP7E20-N050 ৫০ মিটার NVIDIA প্যাসিভ ফাইবার ক্যাবল, MMF, MPO12 APC থেকে MPO12 APC
সুবিধা
  • সিগন্যাল অখণ্ডতা- এপিসি পোলিশ এবং টাইপ-বি ক্রসওভার প্রতিফলন এবং পোলারাইজেশন সমস্যা হ্রাস করে
  • ব্যয়-কার্যকর- সক্রিয় ইলেকট্রনিক্স ছাড়া প্যাসিভ তামা মুক্ত নকশা, শক্তি খরচ কমাতে
  • নির্ভরযোগ্যতা- জিআর-১৪৩৫ মেনে চলা এবং ১০০% কারখানার পরীক্ষায় নিশ্চিত করা হয়েছে যে,
  • নমনীয়তা- এলএসজেডএইচ জ্যাকেট এবং ছোট বাঁক ব্যাসার্ধ উচ্চ ঘনত্বের র্যাকগুলিতে রুটিং সহজ করে তোলে
  • স্কেলযোগ্যতা- বর্তমান 400G/800G এবং ভবিষ্যতে উচ্চ গতির প্রোটোকল সমর্থন করে
প্রায়শই জিজ্ঞাসিত প্রশ্ন
MPO-12/APC এবং MPO-12/UPC এর মধ্যে পার্থক্য কি?
এপিসি (কোণযুক্ত পোলিশ) এর একটি 8-ডিগ্রি কোণ রয়েছে যা উচ্চ-গতির পিএএম 4 সংকেতগুলির জন্য সমালোচনামূলক, পিছনে প্রতিফলন হ্রাস করে। ইউপিসি (আল্ট্রা-ফ্ল্যাট পোলিশ) সাধারণত নিম্ন-গতির লিঙ্কগুলির জন্য ব্যবহৃত হয়।তারা যান্ত্রিকভাবে সামঞ্জস্যপূর্ণ নয়.
আমি কি এই ক্যাবলটা ১০০ জি ট্রান্সসিভার দিয়ে ব্যবহার করতে পারি?
যদিও ক্যাবলটি 8 টি ফাইবার সমর্থন করে, এটি 400G / 800G অ্যাপ্লিকেশনগুলির জন্য অনুকূলিত। 100G (4x25G-NRZ) এর জন্য MPO-12/UPC ক্যাবলগুলি সাধারণত ব্যবহৃত হয়; দয়া করে আপনার ট্রান্সিভারের সাথে সামঞ্জস্যতা যাচাই করুন।
N015 এর জন্য সর্বাধিক প্রস্তাবিত লিঙ্ক দূরত্ব কত?
দুটি প্যাচ প্যানেল এবং মোট চারটি সংযোগকারী জংশন সহ 50 মিটার। প্যাচ প্যানেল ছাড়াই সরাসরি সংযুক্ত হওয়ার জন্য, লিঙ্ক বাজেটের উপর নির্ভর করে সাধারণ পরিসীমা 30-40 মিটার পর্যন্ত।
ক্যাবল কি এনভি লিংক সমর্থন করে?
হ্যাঁ, এনভিআইডিআইএর ইন্টারঅপারিবিলিটি গাইডলাইন অনুসারে এমএফপি 7 ই 20-এনএক্সএক্স সিরিজটি এনভিলিঙ্ক, ইনফিনিব্যান্ড এবং ইথারনেট প্রোটোকলগুলিকে সমর্থন করার জন্য ডিজাইন করা হয়েছে।
হ্যান্ডলিং সতর্কতা
  • দূষণ রোধ করার জন্য ইনস্টলেশন পর্যন্ত প্রতিরক্ষামূলক ধুলোর ক্যাপগুলি রাখুন
  • সর্বদা জোড়া আগে অপটিক্যাল গ্রেড ক্লিনার সঙ্গে উভয় তারের এবং ট্রান্সিভার সংযোগকারী পরিষ্কার
  • 30 মিমি ন্যূনতম বাঁক ব্যাসার্ধের নিচে তারের বাঁকানো এড়ানো
  • সংযোগকারীগুলি টানবেন না; চাপ কমানোর জন্য টান-ট্যাব বা তারের জ্যাকেট ব্যবহার করুন
  • -৪০ ডিগ্রি সেলসিয়াস থেকে ৮৫ ডিগ্রি সেলসিয়াস পর্যন্ত শুকনো, পরিষ্কার পরিবেশে সংরক্ষণ করুন
ক্রেতার চেকলিস্ট
  • ট্রান্সিভার সংযোগকারী প্রকার যাচাই করুন (MPO-12/APC মহিলা)
  • লিংক দৈর্ঘ্য নিশ্চিত করুন - 15 মি ভেরিয়েন্ট (MFP7E20-N015)
  • চেক ফাইবারের ধরন - OM3/OM4 মাল্টি-মোড
  • পোলারিটি নিশ্চিত করুন - সরাসরি সংযুক্তির জন্য প্রয়োজনীয় টাইপ-বি ক্রসওভার
  • ক্যাবল রুটিং এবং বাঁক ব্যাসার্ধ ক্লিয়ারেন্স মূল্যায়ন
  • ট্রান্সিভার সামঞ্জস্যতা নিশ্চিত করুন (OSFP/QSFP112)
