NVIDIA MMA4Z00-NS400 400G OSFP SR4 মাল্টিমোড ট্রান্সিভার 4-চ্যানেল 100G-PAM4
পণ্যের বিবরণ:
| পরিচিতিমুলক নাম: | Mellanox |
| মডেল নম্বার: | এমএমএ 4 জেড 100-এনএস 400 |
| নথি: | MMA4Z00-NS400.pdf |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিসি |
|---|---|
| মূল্য: | Negotiate |
| প্যাকেজিং বিবরণ: | বাইরের বাক্স |
| ডেলিভারি সময়: | জায় উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | প্রকল্প/ব্যাচ দ্বারা সরবরাহ |
|
বিস্তারিত তথ্য |
|||
| অবস্থা: | নতুন এবং অরিজিনাল | প্রাপ্যতা: | স্টক |
|---|---|---|---|
| প্রযুক্তি: | ইনফিনিব্যান্ড এবং ইথারনেট | সর্বোচ্চ গতি: | 800 জিবি/এস |
| দৈর্ঘ্য: | 50M | তাপমাত্রা পরিসীমা: | 0°C থেকে +70°C |
| নাম: | এমলানক্স অপটিক্যাল ট্রান্সসিভার এমএমএ 4 জেড 100-এনএস 400 400 জিবি/এস সিঙ্গল-পোর্ট ওএসএফপি 400 জিবি/এ | মূল শব্দ: | মেলানক্স অপটিক্যাল ট্রান্সসিভার |
| বিশেষভাবে তুলে ধরা: | NVIDIA 400G OSFP SR4 ট্রান্সিভার,মাল্টি-মোড অপটিক্যাল ট্রান্সিভার ৪ চ্যানেল,100G-PAM4 OSFP ট্রান্সসিভার |
||
পণ্যের বর্ণনা

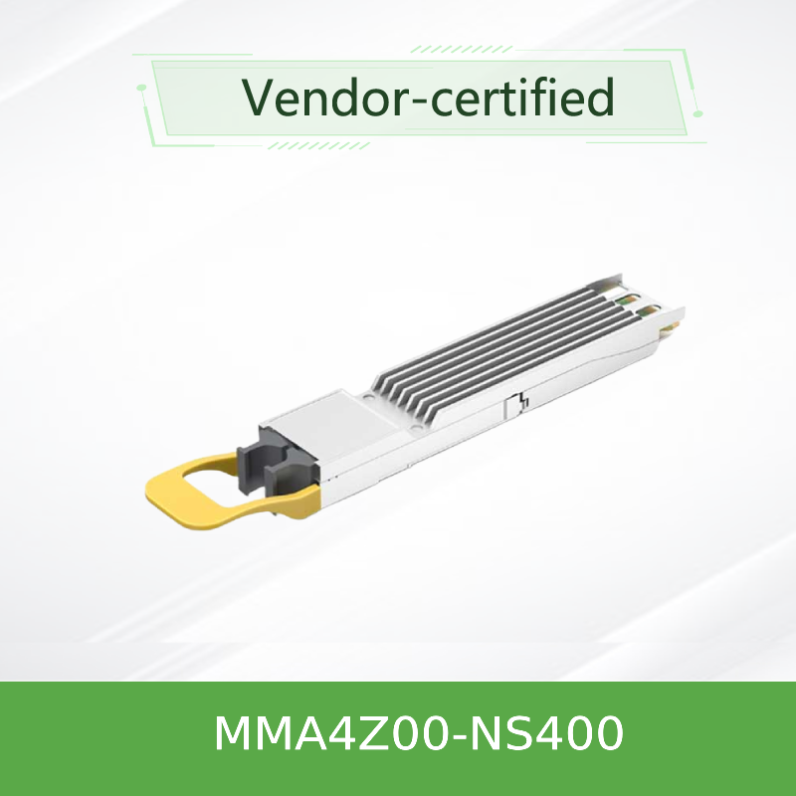

NVIDIA MMA4Z00-NS400 400G OSFP SR4 মাল্টিমোড ট্রান্সসিভার
ইনফিনিব্যান্ড NDR এবং 400GbE এর জন্য 4-চ্যানেল 100G-PAM4 অপটিক্যাল মডিউল
পণ্যের সংক্ষিপ্ত বিবরণ
NVIDIA MMA4Z00-NS400 হল একটি 400Gb/s সিঙ্গেল-পোর্ট OSFP SR4 মাল্টিমোড ট্রান্সসিভার যা উচ্চ-কার্যকারিতা ডেটা সেন্টারগুলির জন্য ডিজাইন করা হয়েছে। এতে 4টি 100G-PAM4 মডুলেশন লেন, 850nm VCSEL প্রযুক্তি এবং একটি MPO-12/APC অপটিক্যাল কানেক্টর রয়েছে। 400G এবং স্বয়ংক্রিয় 200G মোড (স্প্লিটার কেবল ব্যবহার করার সময়) উভয়ের জন্য সমর্থন সহ, এটি ConnectX-7 অ্যাডাপ্টার এবং Quantum-2/Spectrum-4 সুইচগুলির জন্য নমনীয়, পাওয়ার-দক্ষ সংযোগ সরবরাহ করে।
মূল বৈশিষ্ট্য
- ডেটা রেট: 400Gb/s (4* 100G-PAM4) বা 200Gb/s (2* 100G-PAM4)
- প্রোটোকল সমর্থন: ইনফিনিব্যান্ড NDR, 400GbE
- অপটিক্যাল ইন্টারফেস: MPO-12/APC (সিঙ্গেল 4-চ্যানেল কানেক্টর)
- তরঙ্গদৈর্ঘ্য: 850nm VCSEL
- রিচ: 50m OM4 / 30m OM3
- পাওয়ার খরচ: 8.5W সর্বোচ্চ (400G) / 5.5W সর্বোচ্চ (200G)
- হট-প্লাগেবল: OSFP ফর্ম ফ্যাক্টর, OSFP MSA অনুবর্তী
- ব্যবস্থাপনা: CMIS 4.0 অনুবর্তী, I²C ইন্টারফেস
- ডিজিটাল ডায়াগনস্টিকস: তাপমাত্রা, ভোল্টেজ, বায়াস, Tx/Rx পাওয়ারের জন্য DDM
- সম্মতি: RoHS, ক্লাস 1M লেজার নিরাপত্তা
প্রযুক্তি ও ডিজাইন
MMA4Z00-NS400 NVIDIA-এর উন্নত অপটিক্যাল প্রযুক্তি ব্যবহার করে 850nm VCSEL অ্যারে এবং উচ্চ-গতির মাল্টিমোড ফাইবার কাপলিং সহ। 4-চ্যানেল ডিজাইন প্রতি লেনে 100G-PAM4 মডুলেশন ব্যবহার করে, যা একটি একক MPO-12/APC কানেক্টরের উপর 400G অ্যাগ্রিগেট ব্যান্ডউইথ সরবরাহ করে। ট্রান্সসিভারটি অপ্টিমাল সিগন্যাল ইন্টিগ্রিটির জন্য অ্যাডাপ্টিভ Tx ইনপুট ইকুয়ালাইজেশন, প্রোগ্রামযোগ্য Rx আউটপুট অ্যামপ্লিচিউড এবং প্রি-/পোস্ট-কার্সার অ্যাডজাস্টমেন্ট সমর্থন করে। ডিজিটাল ডায়াগনস্টিক মনিটরিং (DDM) তাপমাত্রা, সাপ্লাই ভোল্টেজ, লেজার বায়াস কারেন্ট এবং অপটিক্যাল পাওয়ার লেভেলের রিয়েল-টাইম ভিজিবিলিটি প্রদান করে। মডিউলটিতে সিস্টেম ডায়াগনস্টিকসের জন্য PRBS জেনারেটর/চেকার এবং লুপব্যাক মোডও অন্তর্ভুক্ত রয়েছে।

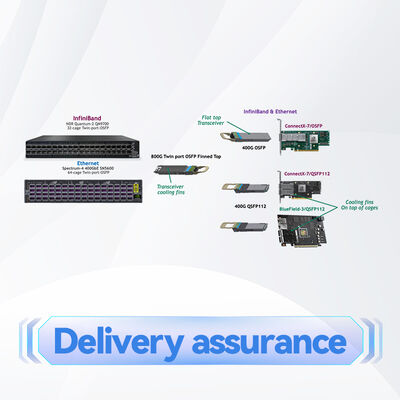

সাধারণ স্থাপন
- 400G মোড (সোজা কেবল): MFP7E10 সোজা ক্রসওভার ফাইবার কেবল ব্যবহার করে 400Gb/s এ ConnectX-7 OSFP অ্যাডাপ্টারগুলির সাথে Quantum-2 বা Spectrum-4 সুইচগুলি সংযোগ করুন
- 200G মোড (স্প্লিটার কেবল): একটি একক 400G OSFP ট্রান্সসিভারকে দুটি 200G ConnectX-7 অ্যাডাপ্টারের সাথে সংযোগ করতে MFP7E20 1:2 স্প্লিটার কেবল ব্যবহার করুন, স্বয়ংক্রিয়ভাবে পাওয়ার খরচ হ্রাস করুন
- সুইচ-টু-সুইচ: সোজা কেবল সহ টুইন-পোর্ট OSFP ট্রান্সসিভারগুলি 800G সুইচ-টু-সুইচ লিঙ্ক সমর্থন করে
- উচ্চ-কার্যকারিতা কম্পিউটিং: AI/ML প্রশিক্ষণ এবং HPC ক্লাস্টারগুলির জন্য ইনফিনিব্যান্ড NDR ফ্যাব্রিক
- এন্টারপ্রাইজ ক্লাউড: বড় আকারের ডেটা সেন্টারগুলিতে 400GbE অ্যাগ্রিগেশন লিঙ্ক
সামঞ্জস্যতা
সুইচ: NVIDIA Quantum-2 (ইনফিনিব্যান্ড NDR), Spectrum-4 (ইথারনেট 400G)।
অ্যাডাপ্টার / DPU: ConnectX-7 OSFP (এই OSFP ট্রান্সসিভারের জন্য)। BlueField-3 DPU গুলি QSFP112 ভ্যারিয়েন্ট গ্রহণ করে – এই OSFP মডিউলটি BlueField-3 এর সাথে সামঞ্জস্যপূর্ণ নয়।
প্রস্তাবিত ফাইবার কেবল: NVIDIA MFP7E10 (সোজা) এবং MFP7E20 (1:2 স্প্লিটার) ক্রসওভার টাইপ-B কেবল MPO-12/APC কানেক্টর সহ।
প্রোটোকল: ইনফিনিব্যান্ড NDR এবং 400GbE (হোস্টের উপর ভিত্তি করে স্বয়ংক্রিয়ভাবে সনাক্ত করা হয়)।
সিঙ্গেল-পোর্ট OSFP ট্রান্সসিভারগুলি সুইচগুলিতে ব্যবহারের জন্য নয়। টুইন-পোর্ট ট্রান্সসিভারগুলির উভয় ফাইবার একই ধরণের হতে হবে – সোজা বা স্প্লিটার – এবং মিশ্রিত করা যাবে না।
প্রযুক্তিগত স্পেসিফিকেশন
| প্যারামিটার | মান |
|---|---|
| পণ্যের প্রকার | 400G OSFP SR4 মাল্টিমোড ট্রান্সসিভার |
| ফর্ম ফ্যাক্টর | OSFP (MSA অনুবর্তী), ফ্ল্যাট-টপ |
| ডেটা রেট | 400Gb/s (4*100G-PAM4) / 200Gb/s (2*100G-PAM4) |
| অপটিক্যাল কানেক্টর | সিঙ্গেল MPO-12/APC (8 সক্রিয় ফাইবার: 4 TX + 4 RX) |
| তরঙ্গদৈর্ঘ্য | 850nm VCSEL |
| রিচ (OM4) | 50m পর্যন্ত (2 প্যাচ প্যানেল সহ) |
| রিচ (OM3) | 30m পর্যন্ত (2 প্যাচ প্যানেল সহ) |
| সাপ্লাই ভোল্টেজ | 3.3V (3.135V – 3.465V) |
| সর্বোচ্চ পাওয়ার (400G, 4-চ) | 8.5W সর্বোচ্চ (8W সাধারণ) |
| সর্বোচ্চ পাওয়ার (200G, 2-চ) | 5.5W সর্বোচ্চ (5W সাধারণ) |
| নিম্ন পাওয়ার মোড | 2W সর্বোচ্চ |
| অপারেটিং কেস তাপমাত্রা | 0 °C থেকে 70 °C (DDM 75°C পর্যন্ত) |
| স্টোরেজ তাপমাত্রা | −40 °C থেকে 85 °C |
| আপেক্ষিক আর্দ্রতা (অপারেটিং) | 5% – 95% (অ-ঘনীভূত) |
| ব্যবস্থাপনা ইন্টারফেস | I²C (CMIS 4.0 অনুবর্তী) |
| ডিজিটাল ডায়াগনস্টিকস | প্রতি লেনে Temp, Vcc, বায়াস, Tx/Rx পাওয়ার |
| লেজার নিরাপত্তা | ক্লাস 1M (IEC 60825-1, CDRH 21 CFR 1040) |
| পুল ট্যাব | ট্যান (মাল্টিমোড) |
| কানেক্টর শেল | সবুজ (MPO-12/APC) |
| মডেল নম্বর | MMA4Z00-NS400 |
200G মোড (2-চ্যানেল) স্বয়ংক্রিয়ভাবে সক্রিয় হয় যখন 1:2 স্প্লিটার কেবল (MFP7E20 সিরিজ) ব্যবহার করা হয়। পাওয়ার খরচ আনুপাতিকভাবে কমে যায়।
পণ্য নির্বাচন গাইড
| অর্ডার করার পার্ট নম্বর | বিবরণ | ফর্ম ফ্যাক্টর | রিচ |
|---|---|---|---|
| MMA4Z00-NS400 | 400G OSFP SR4, মাল্টিমোড, MPO-12/APC, 850nm | OSFP | 50m OM4 |
| MMA4Z00-NS (টুইন-পোর্ট) | 800G টুইন-পোর্ট OSFP 2*400G SR4 | OSFP | 50m OM4 |
| MMA1Z00-NS400 | 400G QSFP112 SR4 (QSFP112 ভ্যারিয়েন্ট) | QSFP112 | 50m OM4 |
BlueField-3 DPU সামঞ্জস্যের জন্য, QSFP112 ভ্যারিয়েন্ট (MMA1Z00-NS400) ব্যবহার করুন। এই OSFP মডিউলটি শুধুমাত্র ConnectX-7 OSFP অ্যাডাপ্টারগুলির জন্য।
মূল সুবিধা
- নমনীয় গতির মোড: কেবলের ধরণের উপর ভিত্তি করে স্বয়ংক্রিয় 200G/400G অপারেশন (সোজা বা স্প্লিটার)
- পাওয়ার দক্ষতা: 200G মোডে 5.5W সর্বোচ্চ – পাওয়ার-সংবেদনশীল স্থাপনার জন্য আদর্শ
- কম্প্যাক্ট OSFP ডিজাইন: ফ্ল্যাট-টপ শেল ConnectX-7 কেজ হিট সিঙ্কের সাথে একীভূত হয়
- প্রোটোকল অ্যাগনোস্টিক: ইনফিনিব্যান্ড NDR বা 400GbE স্বয়ংক্রিয়ভাবে সনাক্ত করে, ইনভেন্টরি সরলীকরণ করে
- উচ্চতর সিগন্যাল ইন্টিগ্রিটি: APC পলিশ PAM4 নির্ভরযোগ্যতার জন্য ব্যাক রিফ্লেকশন কমিয়ে দেয়
- ব্যাপক ডায়াগনস্টিকস: সতর্কতা/অ্যালার্ম থ্রেশহোল্ড সহ রিয়েল-টাইম DDM
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন: 400G এবং 200G মোডের মধ্যে পার্থক্য কী?
উত্তর: 400G মোডে, সমস্ত 4টি লেন MFP7E10 সোজা কেবল সহ সক্রিয় থাকে। 200G মোডে, ট্রান্সসিভার স্বয়ংক্রিয়ভাবে 1:2 স্প্লিটার MFP7E20 কেবলগুলি সনাক্ত করে এবং শুধুমাত্র 2টি লেন সক্রিয় করে, পাওয়ার খরচ হ্রাস করে।
প্রশ্ন: এই মডিউলটি কি BlueField-3 DPU-এর সাথে সামঞ্জস্যপূর্ণ?
উত্তর: না। BlueField-3 DPU গুলি শুধুমাত্র QSFP112 ডিভাইস গ্রহণ করে। BlueField-3 এর জন্য, MMA1Z00-NS400 QSFP112 ভ্যারিয়েন্ট ব্যবহার করুন।
প্রশ্ন: আমি কি একটি টুইন-পোর্ট ট্রান্সসিভারে সোজা এবং স্প্লিটার কেবল মিশ্রিত করতে পারি?
উত্তর: না। একটি টুইন-পোর্ট OSFP ট্রান্সসিভারের উভয় ফাইবার একই ধরণের হতে হবে – হয় উভয় সোজা বা উভয় স্প্লিটার কেবল।
প্রশ্ন: কি ধরণের ফাইবার কেবল প্রয়োজন?
উত্তর: NVIDIA-সরবরাহকৃত টাইপ-B ক্রসওভার কেবল MPO-12/APC কানেক্টর সহ ব্যবহার করুন – 400G সোজা জন্য MFP7E10 বা 200G স্প্লিটারের জন্য MFP7E20।
প্রশ্ন: এই ট্রান্সসিভারের সর্বোচ্চ রিচ কত?
উত্তর: OM4 মাল্টিমোড ফাইবারের উপর 50m (দুটি প্যাচ প্যানেল সহ) বা OM3 এর উপর 30m।
প্রশ্ন: এই মডিউলটি কি ইথারনেট সুইচগুলিতে ব্যবহার করা যেতে পারে?
উত্তর: MMA4Z00-NS400 এর মতো সিঙ্গেল-পোর্ট OSFP ট্রান্সসিভারগুলি সুইচগুলিতে ব্যবহারের জন্য নয়। এগুলি ConnectX-7/OSFP অ্যাডাপ্টারগুলির জন্য ডিজাইন করা হয়েছে। টুইন-পোর্ট OSFP ট্রান্সসিভারগুলি Quantum-2 এবং Spectrum-4 সুইচগুলিতে ব্যবহৃত হয়।
হ্যান্ডলিং সতর্কতা
লেজার নিরাপত্তা সতর্কতা: লেজার আলোর সংস্পর্শে চোখে ক্ষতি হতে পারে। এই পণ্যটি পরিচালনা করার সময় প্রতিরক্ষামূলক মুখমণ্ডল ব্যবহার করুন এবং লেজার আলো চোখ এবং মুখ থেকে দূরে রাখুন।
- যখন কোনও ফাইবার কেবল সংযুক্ত না থাকে তখন অপটিক্যাল কানেক্টরে ধুলো ক্যাপ রাখুন
- সন্নিবেশ করার আগে সর্বদা ট্রান্সসিভার রিসেপ্টেবল এবং কেবল কানেক্টর উভয়ই পরিষ্কার করুন – লিঙ্ক সমস্যার 80% নোংরা অপটিক্যাল কানেক্টরের সাথে সম্পর্কিত
- ইনস্টলেশন এবং হ্যান্ডলিংয়ের সময় স্ট্যান্ডার্ড ESD সতর্কতাগুলি পর্যবেক্ষণ করুন
- অপটিক্যাল কানেক্টরে তরল প্রয়োগ করবেন না; অনুমোদিত পরিষ্কারের সরঞ্জাম এবং পদ্ধতি ব্যবহার করুন
- শুধুমাত্র NVIDIA-সরবরাহকৃত বা যোগ্য ফাইবার কেবল (MFP7E10/MFP7E20 সিরিজ) ব্যবহার করুন
- তাপীয় এবং সংযোগ সমস্যা প্রতিরোধের জন্য মডিউলটি সম্পূর্ণরূপে সন্নিবেশিত এবং ল্যাচ করা হয়েছে তা নিশ্চিত করুন
সামঞ্জস্যতা ম্যাট্রিক্স
| ডিভাইসের প্রকার | সমর্থিত প্ল্যাটফর্ম |
|---|---|
| ইনফিনিব্যান্ড সুইচ | NVIDIA Quantum-2 (টুইন-পোর্ট OSFP ট্রান্সসিভার সহ) |
| ইথারনেট সুইচ | NVIDIA Spectrum-4 (টুইন-পোর্ট OSFP ট্রান্সসিভার সহ) |
| অ্যাডাপ্টার | ConnectX-7 / OSFP (এই মডিউল) |
| DPU | BlueField-3 এর সাথে সামঞ্জস্যপূর্ণ নয় (QSFP112 ভ্যারিয়েন্ট ব্যবহার করুন) |
| প্রস্তাবিত কেবল | MFP7E10 (সোজা), MFP7E20 (স্প্লিটার) – উভয় টাইপ-B ক্রসওভার |
ক্রেতা চেকলিস্ট
- নিশ্চিত করুন আপনার অ্যাডাপ্টার OSFP সমর্থন করে (ConnectX-7/OSFP)
- প্রয়োজনীয় গতি যাচাই করুন: 400G (সোজা কেবল) বা 200G (স্প্লিটার কেবল)
- উপযুক্ত ফাইবার কেবল নির্বাচন করুন: MFP7E10 (সোজা) বা MFP7E20 (স্প্লিটার)
- নিশ্চিত করুন ফাইবার প্ল্যান্ট OM3 বা OM4 মাল্টিমোড MPO-12/APC কানেক্টর সহ
- সুইচ সাইড সামঞ্জস্যপূর্ণ টুইন-পোর্ট OSFP ট্রান্সসিভার ব্যবহার করছে কিনা তা যাচাই করুন
- OSFP মডিউলের জন্য পাওয়ার বাজেট এবং কুলিং পরীক্ষা করুন
সম্পর্কিত পণ্য
- MMA4Z00-NS – টুইন-পোর্ট OSFP 800G 2*400G SR4 ট্রান্সসিভার (সুইচ সাইড)
- MMA1Z00-NS400 – 400G QSFP112 SR4 (BlueField-3 সামঞ্জস্যপূর্ণ)
- MFP7E10-Nxxx – 4-চ্যানেল সোজা ক্রসওভার ফাইবার কেবল
- MFP7E20-Nxxx – 1:2 স্প্লিটার ক্রসওভার ফাইবার কেবল
- ConnectX-7 / OSFP অ্যাডাপ্টার কার্ড
