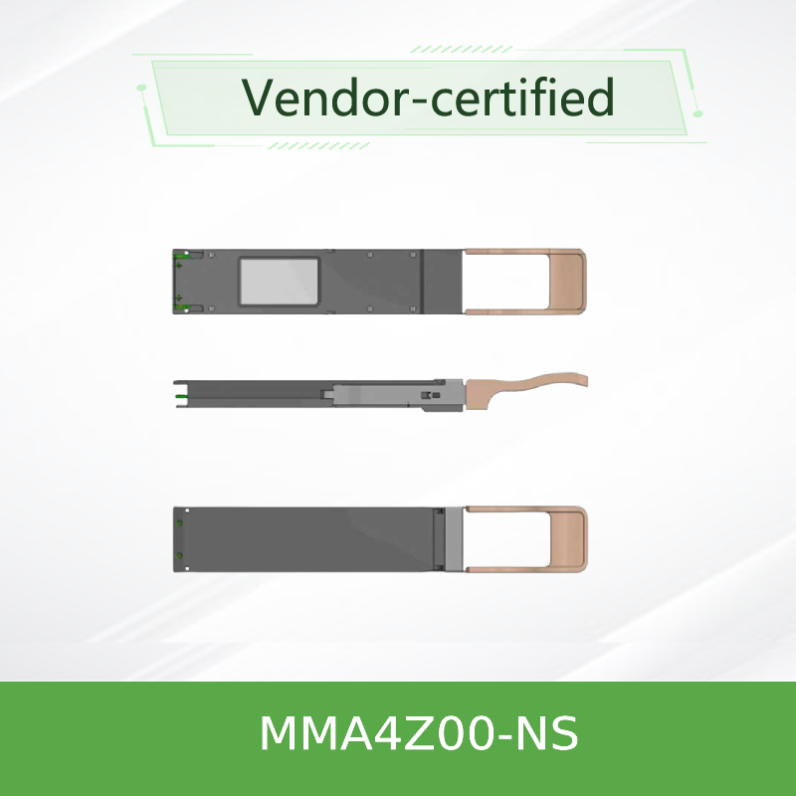

800G OSFP SR8 ট্রান্সসিভার Quantum-2 ও Spectrum-4 সুইচের জন্য MMA4Z00-NS 50m
পণ্যের বিবরণ:
| পরিচিতিমুলক নাম: | Mellanox |
| মডেল নম্বার: | Mellanox অপটিক্যাল ট্রান্সসিভার MMA4Z00-NS |
| নথি: | MMA4Z00-NS.pdf |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিসি |
|---|---|
| মূল্য: | Negotiate |
| প্যাকেজিং বিবরণ: | বাইরের বাক্স |
| ডেলিভারি সময়: | জায় উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | প্রকল্প/ব্যাচ দ্বারা সরবরাহ |
|
বিস্তারিত তথ্য |
|||
| অবস্থা: | নতুন এবং অরিজিনাল | প্রাপ্যতা: | স্টক |
|---|---|---|---|
| প্রযুক্তি: | ইনফিনিব্যান্ড এবং ইথারনেট | সর্বোচ্চ গতি: | 800 জিবি/এস |
| দৈর্ঘ্য: | 50M | তাপমাত্রা পরিসীমা: | 0°C থেকে +70°C |
| বিশেষভাবে তুলে ধরা: | 800g Osfp Sr8 ট্রান্সসিভার,Nvidia Quantum-2 ট্রান্সসিভার,50m রেঞ্জ সহ OSFP ট্রান্সসিভার |
||
পণ্যের বর্ণনা
NVIDIA MMA4Z00-NS 800G OSFP টুইন-পোর্ট SR8 মাল্টিমোড ট্রান্সিভার
কোয়ান্টাম-২ এবং স্পেকট্রাম-৪ সুইচগুলির জন্য ২×৪০০ গিগাবাইট/সেকেন্ড ৮ চ্যানেলের ১০০জি-পিএএম৪ অপটিক্যাল মডিউল
পণ্যের সংক্ষিপ্ত বিবরণ
দ্যNVIDIA MMA4Z00-NSএটি একটি 800Gb/s Twin-port OSFP SR8 মাল্টি-মোড সমান্তরাল ট্রান্সিভার যা দুটি স্বাধীন 400Gb/s ট্রান্সিভার ইঞ্জিনকে একক OSFP ফর্ম ফ্যাক্টরে একীভূত করে।এটি দুটি 4-চ্যানেল MPO-12 / APC অপটিক্যাল সংযোগকারী ব্যবহার করেএই উদ্ভাবনী নকশাটি ৩২-ক্যাজ কোয়ান্টাম-২ সুইচটিতে ৪০০ গিগাবাইট / সেকেন্ডের ৪৪ টি পোর্টকে সক্ষম করে, যা অভূতপূর্ব সুইচিং ঘনত্ব সরবরাহ করে।ট্রান্সিভার ফার্মওয়্যার স্বয়ংক্রিয়ভাবে হোস্ট সুইচ উপর ভিত্তি করে উভয় InfiniBand NDR এবং 400GbE প্রোটোকল সমর্থন করে. ফিনড-টপ (বায়ু-শীতল সুইচ) এবং ফ্ল্যাট-টপ (ডিজিএক্স এইচ 100 / তরল-শীতল) বৈকল্পিকগুলিতে উপলব্ধ।
মূল বৈশিষ্ট্য
- ডেটা রেটঃ800Gb/s (2× 400Gb/s) - 8× 100G-PAM4 লেন
- প্রোটোকল সমর্থনঃInfiniBand NDR, 400GbE (স্বয়ংক্রিয়ভাবে সনাক্ত করা)
- অপটিক্যাল ইন্টারফেসঃদুটি এমপিও-১২/এপিসি সংযোগকারী (প্রতিটি ৪-চ)
- তরঙ্গদৈর্ঘ্য:৮৫০ এনএম ভিসিএসইএল
- পরিধিঃ৫০ মিটার ওএম৪/৩০ মিটার ওএম৩
- বিদ্যুৎ খরচঃ17W সর্বোচ্চ (সাধারণত 15W) / 2W কম-পাওয়ার স্লিপ
- গরম-পলগযোগ্যঃওএসএফপি ফর্ম ফ্যাক্টর, ওএসএফপি এমএসএ সম্মতি
- ব্যবস্থাপনা:সিএমআইএস ৪.০ মেনে চলুন, আই২সি ইন্টারফেস
- ডিজিটাল ডায়গনিস্টিকঃতাপমাত্রা, ভোল্টেজ, পক্ষপাত, Tx/Rx পাওয়ারের জন্য DDM
- সম্মতিঃRoHS, ক্লাস 1M লেজার নিরাপত্তা
প্রযুক্তি ও নকশা
এমএমএ 4 জেড 00-এনএস একটি মূল এনভিআইডিআইএ উদ্ভাবন যা একক ওএসএফপি শেলের মধ্যে দুটি স্বাধীন 400 জি ট্রান্সিভার ইঞ্জিন সক্ষম করে।এটি একটি পেটেন্টকৃত উল্লম্ব সংযোগকারী বিন্যাস মাধ্যমে অর্জন করা হয় যা OSFP ফর্ম ফ্যাক্টরে দুটি MPO‐12/APC অপটিক্যাল সংযোগকারীকে অন্তর্ভুক্ত করে. প্রতিটি ইঞ্জিন 850nm VCSEL প্রযুক্তি ব্যবহার করে 100G-PAM4 মডুলেশনের 4 লেন সমর্থন করে। ফিনড-টপ ভেরিয়েন্ট বায়ু-শীতল সুইচগুলির জন্য উন্নত শীতলতা সরবরাহ করে,যখন ফ্ল্যাট-টপ ভেরিয়েন্টটি DGX H100 সিডার-৭ সিস্টেম এবং তরল-শীতল পরিবেশের জন্য ডিজাইন করা হয়েছেট্রান্সসিভারটি অভিযোজিত Tx সমীকরণ, প্রোগ্রামযোগ্য Rx আউটপুট ব্যাপ্তি এবং PRBS জেনারেটর / চেকার এবং লুপব্যাক মোডগুলির সাথে বিস্তৃত ডিজিটাল ডায়াগনস্টিক সমর্থন করে।

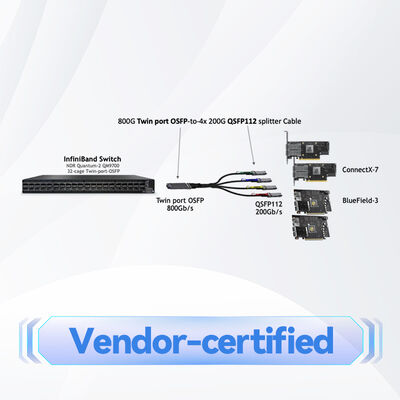

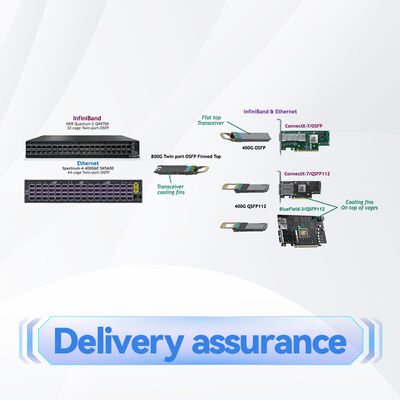

সাধারণ মোতায়েন
- সুইচ-টু-সুইচ (800G):দুইটি কোয়ান্টাম-২ বা স্পেকট্রাম-৪ সুইচকে ৮০০ গিগাবাইট/সেকেন্ডে দুটি সোজা এমএফপি৭ই১০ ফাইবার ক্যাবল ব্যবহার করে সংযুক্ত করুন।
- সুইচ-টু-দুই ৪০০জি অ্যাডাপ্টার:দুইটি ConnectX‐7/OSFP বা BlueField‐3/QSPP112 অ্যাডাপ্টারের সাথে 400G এ সরাসরি ক্যাবল ব্যবহার করে সংযোগ করুন।
- সুইচ-টু-চার ২০০জি অ্যাডাপ্টার:MFP7E20 1:2 স্প্লিটার ক্যাবল ব্যবহার করে চারটি 200G অ্যাডাপ্টারের সাথে সংযোগ স্থাপন করুন, 400G ট্রান্সসিভারগুলিতে স্বয়ংক্রিয় শক্তি হ্রাস সহ।
- ডিজিএক্স এইচ১০০ ইন্টিগ্রেশনঃফ্ল্যাট-টপ ভেরিয়েন্ট সিডার-৭ জিপিইউ সিস্টেমকে কোয়ান্টাম-২ বা স্পেকট্রাম-৪ সুইচগুলির সাথে সংযুক্ত করে।
- সুইচ-টু-সুইচ (2 ×400G):ডুয়াল ৪০০জি লিঙ্কের জন্য দুটি ফাইবারকে বিভিন্ন সুইচগুলিতে রুট করুন।
সামঞ্জস্য
সুইচঃএনভিআইডিআইএ কোয়ান্টাম-২ (ইনফিনিব্যান্ড এনডিআর), স্পেকট্রাম-৪ (ইথারনেট ৪০০ জি) - উভয়ই বায়ু-শীতল অপারেশনের জন্য ফিনড-টপ ওএসএফপি শেলগুলির প্রয়োজন।
অ্যাডাপ্টার / ডিপিইউ:কানেক্টএক্স-৭/ওএসএফপি, কানেক্টএক্স-৭/কিউএসএফপি ১১২, ব্লুফিল্ড-৩/কিউএসএফপি ১১২। সিঙ্গল পোর্ট ওএসএফপি ট্রান্সিভার (এমএমএ৪জেড০০-এনএস৪০০) সুইচগুলিতে ব্যবহারের জন্য নয়।
প্রস্তাবিত ফাইবার ক্যাবলঃMFP7E10 (সোজা, 4-চ থেকে 4-চ) এবং MFP7E20 (1: 2 স্প্লিটার, 4-চ থেকে 2 × 2-চ) - উভয়ই MPO-12/APC এর সাথে টাইপ-বি ক্রসওভার।
সমালোচনামূলক নিয়ম:একটি ডাবল-পোর্ট ট্রান্সিভারের উভয় ফাইবার একই ধরণের হতে হবে (উভয় সোজা বা উভয় স্প্লিটার) - মিশ্রিত হতে পারে না।
প্রোটোকলঃস্বয়ংক্রিয়ভাবে সুইচ প্রোটোকলের উপর ভিত্তি করে ইনফিনিব্যান্ড এনডিআর বা 400 গিগাবাইট সনাক্ত করে।
বিশেষ উল্লেখ
| প্যারামিটার | মূল্য |
|---|---|
| পণ্যের ধরন | 800G টুইন-পোর্ট OSFP SR8 মাল্টি-মোড ট্রান্সিভার |
| ফর্ম ফ্যাক্টর | ওএসএফপি (ফিনড-টপ বা ফ্ল্যাট-টপ ভেরিয়েন্ট) |
| ডেটা রেট | 800 গিগাবাইট/সেকেন্ড (2× 400 গিগাবাইট/সেকেন্ড) - 8× 100 জি-পিএএম৪ |
| অপটিক্যাল সংযোগকারী | দুটি MPO-12/APC (প্রতিটি ৪-চ্যানেল) |
| পোর্ট প্রতি সক্রিয় ফাইবার | 8 (4 TX + 4 RX) প্রতি MPO সংযোগকারী |
| তরঙ্গদৈর্ঘ্য | ৮৫০ এনএম ভিসিএসইএল |
| পরিসীমা (OM4) | ৫০ মিটার পর্যন্ত (২টি প্যাচ প্যানেল সহ) |
| পরিসীমা (OM3) | ৩০ মিটার পর্যন্ত (২টি প্যাচ প্যানেল সহ) |
| সরবরাহ ভোল্টেজ | 3.3V (3.135V - 3.465V) |
| সর্বাধিক শক্তি (সক্রিয়) | সর্বাধিক ১৭ ওয়াট (সাধারণত ১৫ ওয়াট) |
| নিম্ন-পাওয়ার মোড | ২ ওয়াট সর্বোচ্চ |
| অপারেটিং কেস তাপমাত্রা | 0 °C থেকে 70 °C |
| সংরক্ষণ তাপমাত্রা | -40 °C থেকে 85 °C |
| ম্যানেজমেন্ট ইন্টারফেস | আই২সি (সিএমআইএস ৪.০ মেনে চলতে হবে) |
| ডিজিটাল ডায়গনিস্টিক | টেম্প, ভিসিসি, বিভাজকতা, প্রতি লেনের Tx/Rx শক্তি |
| লেজার নিরাপত্তা | ক্লাস ১এম (আইইসি ৬০৮২৫-১, সিডিআরএইচ ২১ সিএফআর ১০৪০) |
| মডেল নম্বর | MMA4Z00-NS |
ফিনড-টপ ভেরিয়েন্টটি বায়ু-শীতল কোয়ান্টাম-২ / স্পেকট্রাম-৪ সুইচগুলির জন্য। ফ্ল্যাট-টপ ভেরিয়েন্ট (এমএমএ 4 জেড 00-এনএস-এফএলটি) ডিজিএক্স এইচ 100 সিডার -7 এবং তরল-শীতল সিস্টেমগুলির জন্য।
নির্বাচন নির্দেশিকা
| অর্ডার করা অংশের নম্বর | বর্ণনা | ফর্ম ফ্যাক্টর | শীর্ষ |
|---|---|---|---|
| MMA4Z00-NS | 800G OSFP SR8, 2 × 400G, মাল্টি-মোড, MPO‐12/APC, 850nm, 50m | ওএসএফপি | ফিনড |
| MMA4Z00-NS-FLT | 800G OSFP SR8, 2×400G, মাল্টি-মোড, MPO‐12/APC, 850nm, 50m | ওএসএফপি | সমতল |
| MMA4Z00-NS400 | 400G OSFP SR4, সিঙ্গল-পোর্ট (কানেক্টএক্স-৭/ওএসএফপি অ্যাডাপ্টারের জন্য) | ওএসএফপি | সমতল |
| MMA1Z00-NS400 | 400G QSFP112 SR4 (ConnectX‐7/QSFP112 এবং BlueField‐3) | QSFP112 | -- |
কোয়ান্টাম-২ এবং স্পেকট্রাম-৪ এয়ার-কুলড সুইচগুলির জন্য এমএমএ৪জেড০০-এনএস (ফিনড) প্রয়োজন। ফ্ল্যাট-টপ ভেরিয়েন্টটি ডিজিএক্স এইচ১০০ এবং তরল-কুলড সিস্টেমের জন্য।
সুবিধা
- অপরিমেয় ঘনত্ব:৩২-ক্যাজেজ কোয়ান্টাম-২ সুইচে ৪০০ গিগাবাইট/সেকেন্ডের ৬৪টি পোর্ট - প্রচলিত ডিজাইনের তুলনায় ২ গুণ ঘনত্ব।
- নমনীয় মোতায়েনঃস্প্লিটার ক্যাবল সহ সুইচ-টু-সুইচ (800 জি), সুইচ-টু-অ্যাডাপ্টার (2 × 400 জি) এবং সুইচ-টু- 4 অ্যাডাপ্টার (4 × 200 জি) সমর্থন করে।
- প্রোটোকল অজানা:স্বয়ংক্রিয়ভাবে ইনফিনিব্যান্ড বা ইথারনেট সনাক্ত করে, জায় এবং সরবরাহকে সহজ করে।
- শক্তি দক্ষতাঃ২ ওয়াট কম শক্তির স্লিপ মোড এবং ট্রান্সিভার সাইডে স্বয়ংক্রিয় 200G শক্তি হ্রাস।
- বহুমুখী ক্যাবলিং:স্বতন্ত্র দৈর্ঘ্যের পছন্দ সহ সোজা বা স্প্লিটার ক্যাবল সমর্থন করে (উভয় ক্যাবল একই ধরণের হতে হবে) ।
- প্রমাণিত নির্ভরযোগ্যতা:এনভিআইডিআইএ এন্ড-টু-এন্ড সিস্টেম ভ্যালিডেশন সর্বোত্তম পারফরম্যান্সের নিশ্চয়তা দেয়।
সেবা ও সহায়তা
অনুমোদিত এনভিআইডিআইএ অংশীদার হিসাবে, হংকং স্টারসার্জ গ্রুপ নিম্নলিখিতগুলি সরবরাহ করেঃ
- 800G/400G অপটিক্যাল ইন্টারকানেক্ট ডিজাইনের জন্য প্রাক-বিক্রয় প্রযুক্তিগত পরামর্শ।
- রিয়েল-টাইম ট্র্যাকিং এবং কাস্টমস ক্লিয়ারেন্স সমর্থন সহ গ্লোবাল লজিস্টিক।
- স্ট্যান্ডার্ড এনভিআইডিআইএ হার্ডওয়্যার গ্যারান্টি কভারেজ।
- কোয়ান্টাম-২ এবং স্পেকট্রাম-৪ প্ল্যাটফর্মের জন্য ফার্মওয়্যার/সামঞ্জস্যের পরামর্শ।
- ই-মেইল বা ফোনের মাধ্যমে বহুভাষিক সহায়তা (ইংরেজি, ম্যান্ডারিন, ক্যান্টোনিজ) ।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্নঃ ফিনড-টপ এবং ফ্ল্যাট-টপ ভেরিয়েন্টগুলির মধ্যে পার্থক্য কী?
উঃ ফিনড-টপ (এমএমএ 4 জেড 00-এনএস) হ'ল বায়ু-শীতল কোয়ান্টাম -2 এবং স্পেকট্রাম -4 সুইচগুলির জন্য হ্রাসযুক্ত বায়ু প্রবাহের সাথে। ফ্ল্যাট-টপ (এমএমএ 4 জেড 00-এনএস-এফএলটি) ডিজিএক্স এইচ 100 সিডার -7 সিস্টেম এবং তরল-শীতল পরিবেশের জন্য।
প্রশ্ন: আমি কি একই ট্রান্সিভারে একসাথে স্ট্রেইট এবং স্প্লিটার ক্যাবল ব্যবহার করতে পারি?
উত্তরঃ না। একটি দ্বৈত-পোর্ট ওএসএফপি ট্রান্সিভারের উভয় ফাইবার পোর্টকে একই ক্যাবল টাইপ ব্যবহার করতে হবে - হয় উভয় সোজা (এমএফপি 7 ই 10) বা উভয় স্প্লিটার (এমএফপি 7 ই 20) ।
প্রশ্ন: এই ট্রান্সিভারের সর্বোচ্চ পরিধি কত?
উত্তরঃ OM4 মাল্টিমোড ফাইবারের উপর 50 মিটার (দুটি প্যাচ প্যানেল সংযোগ সহ) বা OM3 এর উপর 30 মিটার।
প্রশ্ন: এই মডিউলটি কি কানেক্টএক্স-৭ অ্যাডাপ্টারে ব্যবহার করা যাবে?
উত্তরঃ না। এটি একটি দ্বৈত-পোর্ট সুইচ ট্রান্সিভার। কানেক্টএক্স-৭ অ্যাডাপ্টারের জন্য, সিঙ্গল-পোর্ট ওএসএফপি (এমএমএ৪জেড০০-এনএস৪০০) বা কিউএসএফপি ১১২ (এমএমএ১জেড০০-এনএস৪০০) ট্রান্সিভার ব্যবহার করুন।
হ্যান্ডলিং সতর্কতা
লেজার নিরাপত্তা সতর্কতাঃলেজারের আলোর সংস্পর্শে পড়লে চোখের ক্ষতি হতে পারে। এই পণ্যটি পরিচালনা করার সময় মুখের প্রতিরক্ষামূলক গিয়ার ব্যবহার করুন এবং লেজার আলো চোখ এবং মুখ থেকে দূরে রাখুন।
- যখনই ফাইবার ক্যাবল সংযুক্ত না হয় তখন উভয় অপটিক্যাল সংযোগকারীগুলিতে ডাস্ট ক্যাপ রাখুন।
- ইনস্টলেশনের আগে ট্রান্সিভার রিসেপ্টর এবং ক্যাবল সংযোগকারী উভয়ই সর্বদা পরিষ্কার করুন - 80% লিঙ্ক সমস্যাগুলি নোংরা অপটিক্যাল সংযোগকারীদের সাথে সম্পর্কিত।
- ইনস্টলেশন এবং হ্যান্ডলিংয়ের সময় ইএসডি স্ট্যান্ডার্ড সতর্কতা অনুসরণ করুন।
- অপটিক্যাল সংযোগকারীগুলিতে তরল প্রয়োগ করবেন না; অনুমোদিত পরিষ্কারের সরঞ্জাম এবং পদ্ধতি ব্যবহার করুন।
- শুধুমাত্র এনভিআইডিআইএ-সরবরাহকৃত বা যোগ্য ফাইবার ক্যাবল (এমএফপি৭ই১০/এমএফপি৭ই২০ সিরিজ) ব্যবহার করুন।
- উভয় তারের প্রায় একই দৈর্ঘ্য হওয়া উচিত লেটেন্সি অসঙ্গতি (4.5ns/m) এড়ানোর জন্য।
- থার্মাল এবং সংযোগ সমস্যা এড়াতে মডিউলটি সম্পূর্ণরূপে ঢোকানো এবং লক করা আছে তা নিশ্চিত করুন।
হংকং স্টারসার্জ গ্রুপ সম্পর্কে
হংকং স্টারসার্জ গ্রুপ কোং লিমিটেডনেটওয়ার্ক হার্ডওয়্যার, আইটি পরিষেবা এবং সিস্টেম ইন্টিগ্রেশন সমাধানগুলির একটি প্রযুক্তি-চালিত সরবরাহকারী। ২০০৮ সাল থেকে, আমরা সুইচ, এনআইসি,ওয়্যারলেস অ্যাক্সেস পয়েন্টআমাদের অভিজ্ঞ বিক্রয় এবং প্রযুক্তিগত দলগুলি সরকার, স্বাস্থ্যসেবা, উত্পাদন, শিক্ষা, অর্থ এবং উদ্যোগের মতো বিভিন্ন শিল্পকে সমর্থন করে।আমরা কাস্টমাইজড সমাধান সরবরাহ করি, বিশ্বব্যাপী সরবরাহ এবং বহুভাষিক সহায়তা - সবই নির্ভরযোগ্যতা, কর্মক্ষমতা এবং স্কেলযোগ্যতার জন্য গ্রাহকের প্রথম প্রতিশ্রুতির উপর নির্মিত।
মূল তথ্য
| পার্ট নম্বরঃ | MMA4Z00-NS |
| ফর্ম ফ্যাক্টরঃ | ওএসএফপি (ফিনড-টপ) |
| ডেটা রেটঃ | 800G (2×400G) |
| সংযোগকারীঃ | 2× MPO-12/APC |
| পরিধিঃ | ৫০ মিটার ওএম৪/৩০ মিটার ওএম৩ |
| তরঙ্গদৈর্ঘ্য: | ৮৫০ এনএম ভিসিএসইএল |
| শক্তিঃ | 17W সর্বোচ্চ / 2W ঘুম |
| প্রয়োগঃ | কোয়ান্টাম-২, স্পেকট্রাম-৪ |
ক্রেতার চেকলিস্ট
- আপনার সুইচ OSFP ডাবল-পোর্ট ট্রান্সসিভার (কোয়ান্টাম-২ বা স্পেকট্রাম-৪) সমর্থন করে তা নিশ্চিত করুন।
- সঠিক শীর্ষ ভেরিয়েন্ট নির্বাচন করুনঃ বায়ু-শীতল সুইচগুলির জন্য ফিনড-টপ, ডিজিএক্স / তরল-শীতল সুইচগুলির জন্য ফ্ল্যাট-টপ।
- ক্যাবলের ধরন নির্বাচন করুনঃ প্রতি পোর্টে 400G এর জন্য সোজা (MFP7E10) অথবা প্রতি পোর্টে 200G এর জন্য স্প্লিটার (MFP7E20) ।
- নিশ্চিত করুন যে উভয় তারের একই ধরনের (উভয় সোজা বা উভয় splitter) ।
- নিশ্চিত করুন যে ফাইবার প্ল্যান্টটি এমপিও-১২/এপিসি সংযোগকারী সহ ওএম৩ বা ওএম৪।
- সুইচটি পরিবেষ্টিত তাপমাত্রার প্রয়োজনীয়তা পরীক্ষা করে দেখুন (সমস্ত ভ্যানের সাথে সর্বোচ্চ ৩৫°সি, ভ্যানের ব্যর্থতার সাথে ৩০°সি) ।
- কনফার্ম প্রোটোকলঃ ইনফিনিব্যান্ড এনডিআর অথবা ৪০০ জিবিই (স্বয়ংক্রিয়ভাবে সনাক্ত করা) ।
