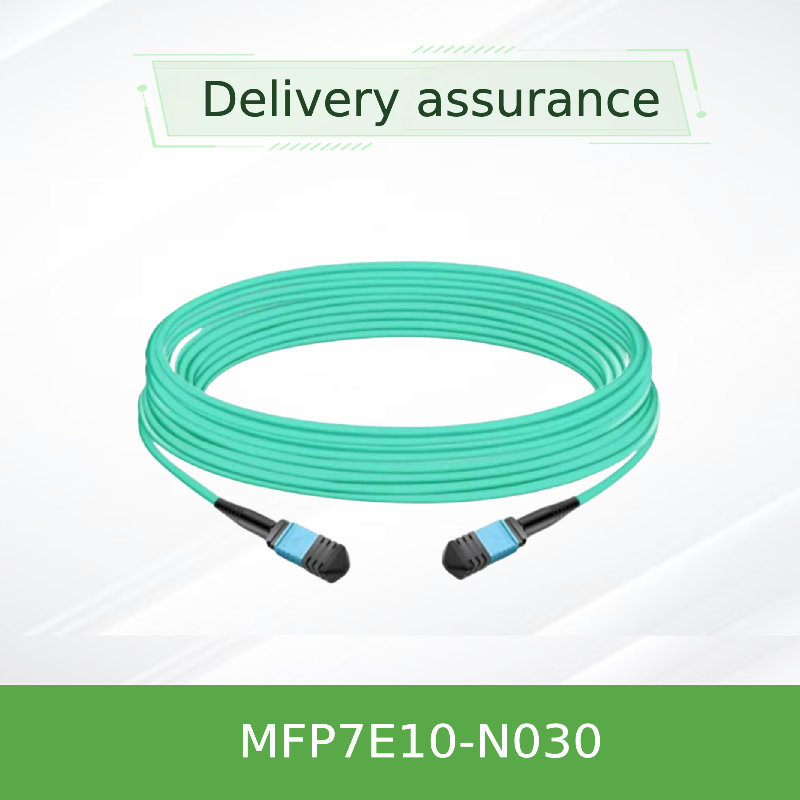

NVIDIA MFP7E10-N030 30-মিটার মাল্টিমোড MPO-12/APC ফাইবার অপটিক ক্যাবল
পণ্যের বিবরণ:
| পরিচিতিমুলক নাম: | Mellanox |
| মডেল নম্বার: | MFP7E10-N030 (980-9i557-00N030) |
| নথি: | MFP7E10-Nxxx.pdf |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিসি |
|---|---|
| মূল্য: | Negotiate |
| প্যাকেজিং বিবরণ: | বাইরের বাক্স |
| ডেলিভারি সময়: | জায় উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | প্রকল্প/ব্যাচ দ্বারা সরবরাহ |
|
বিস্তারিত তথ্য |
|||
| মডেল: | এমএফপি 7 ই 10-এন 030 | দৈর্ঘ্য: | 30 মি |
|---|---|---|---|
| ফাইবার টাইপ: | মাল্টিমোড OM4 | সংযোগকারী: | এমপিও -12/এপিসি (মহিলা) |
| সন্নিবেশ ক্ষতি: | ≤ 0.362 ডিবি | রিটার্ন লস: | ≥ 35 ডিবি |
| বিশেষভাবে তুলে ধরা: | এনভিআইডিআইএ মাল্টি-মোড এমপিও-১২ ফাইবার অপটিক ক্যাবল,30 মিটার MPO-12 APC ফাইবার ক্যাবল,এনভিআইডিআইএ ৩০ মিটার মাল্টিমোড ফাইবার ক্যাবল |
||
পণ্যের বর্ণনা
NVIDIA MFP7E10-N030 30-মিটার মাল্টিমোড MPO-12/APC ফাইবার অপটিক ক্যাবল
NVIDIA MFP7E10-N03030 মিটার MPO-12/APC থেকে MPO-12/APC মাল্টিমোড ফাইবার ক্যাবল, টাইপ-বি ক্রসওভার, OM4 (50/125 μm) ।এবং QSFP112 ট্রান্সসিভার. নিম্ন সন্নিবেশ ক্ষতি, এলএসজেডএইচ / ওএফএনআর জ্যাকেট, প্যাচ প্যানেলের সাথে 50 মিটার পর্যন্ত পৌঁছানোর সমর্থন করে।
পণ্যের সংক্ষিপ্ত বিবরণ
NVIDIA MFP7E10-Nxxx সিরিজের প্যাসিভ অপটিক্যাল ক্যাবল উচ্চ ঘনত্বের ডেটা সেন্টার ইন্টারকানেকশনের জন্য ডিজাইন করা হয়েছে।MFP7E10-N030(30m) একটি 12-ফাইবার MPO-12/APC সংযোগকারী মধ্যে 8 সক্রিয় ফাইবার ব্যবহার করে, যার মধ্যে 4 টি ফাইবার শক্তি সদস্য হিসাবে কাজ করে। 8 ডিগ্রি কোণযুক্ত পোলিশ (APC) ব্যাক প্রতিফলনকে হ্রাস করে,উচ্চ গতির প্রোটোকলের জন্য সংকেত অখণ্ডতা নিশ্চিত করা.
এই তারের একটিটাইপ-বি ক্রসওভারসমন্বয়, এক প্রান্তে ট্রান্সমিশন চ্যানেল 1 সমন্বয় করা, বিপরীত প্রান্তে চ্যানেল 12 গ্রহণ করা, অতিরিক্ত মেরুকরণ ব্যবস্থাপনা ছাড়াই সরাসরি ট্রান্সিভার জোড়া জন্য সমালোচনামূলক।এটি ইনফিনিব্যান্ড (এনডিআর) এবং ইথারনেট (400GbE/800GbE) উভয় পরিবেশকে সমর্থন করে.
মূল বৈশিষ্ট্য
অপটিক্যাল ও ফিজিক্যাল
- 50/125 μm OM4 মাল্টি-মোড ফাইবার (দৈর্ঘ্য > 30 m)
- MPO‐12/APC মহিলা সংযোগকারী, সবুজ শেল
- ৮টি সক্রিয় ফাইবার / ৪টি নিষ্ক্রিয় ফাইবার (শক্তির উপাদান)
- টাইপ-বি ক্রসওভার পোলারিটি
- Aqua LSZH / OFNR জ্যাকেট, 3.0 ± 0.2 মিমি ব্যাসার্ধ
পারফরম্যান্স ও সম্মতি
- সন্নিবেশের ক্ষতি ≤ ০.৩৫ + ০.০০০৪ * এল (ডিবি); ৩০ মিটারের জন্যঃ ≤ ০.৩৬২ ডিবি
- রিটার্ন ক্ষতি ≥ 35 ডিবি
- ন্যূনতম বাঁকানো ব্যাসার্ধঃ ৩০ মিমি (ক্যাবলের যে কোন স্থানে)
- অপারেটিং তাপমাত্রাঃ 0 °C থেকে 70 °C
- Telcordia GR‐1435, IEC 61754‐7, ANSI/TIA‐604‐5
প্রযুক্তি
8 ডিগ্রি পোলিশের সাথে এপিসি (অ্যাঙ্গেলড ফিজিক্যাল কন্টাক্ট) শেষের মুখটি উচ্চ-গতির অপটিক্যাল লিঙ্কগুলির জন্য সমালোচনামূলকঃ এটি ট্রান্সিভার লেজারের থেকে অভ্যন্তরীণ ব্যাক রিফ্লেক্সগুলিকে বিভ্রান্ত করে,সংকেত বিকৃতি এবং বিট ত্রুটি হ্রাসক্যাবলটাপ্যাসিভএবং এতে কোনো সক্রিয় ইলেকট্রনিক্স নেই, যার ফলে কম বিলম্ব এবং উচ্চ নির্ভরযোগ্যতা নিশ্চিত হয়।MPO-12 সমন্বয় পিনগুলি (ট্রান্সিভারে) সুনির্দিষ্ট অপটিক্যাল কাপলিংয়ের জন্য তারের সংযোগকারীগুলির মধ্যে সমন্বয় গর্তগুলির সাথে মিলিত হয়.
এনভিআইডিএ 50 মিটার সর্বোচ্চ পরিসীমা বজায় রেখে দুটি অপটিক্যাল প্যাচ প্যানেল (মোট 4 সংযোগকারী জংশন) অন্তর্ভুক্ত লিঙ্কগুলির জন্য MFP7E10-Nxxx নির্দিষ্ট করে।
সাধারণ মোতায়েন
- সুইচ-টু-সুইচ:স্পিন-লেফ্ট কাপড়ের মধ্যে ডাবল-পোর্ট ওএসএফপি 800 জি সুইচগুলি সংযুক্ত করা।
- সুইচ-টু-এডাপ্টার:OSFP সুইচগুলিকে ConnectX‐7 বা BlueField‐3 DPU-তে OSFP বা QSFP112 ট্রান্সিভার ব্যবহার করে সংযুক্ত করা।
- 400G/800G ব্রেকআউটঃদুইটি ৪-চ্যানেলের ৪০০জি লিঙ্ককে সমর্থন করার জন্য ডাবল-পোর্ট ওএসএফপি ট্রান্সসিভার (যেমন, এমএমএ৪জেড০০-এনএস) এর সাথে ব্যবহৃত হয়।
- এআই এবং এইচপিসি ক্লাস্টার যার জন্য কম লেটেন্সি এবং উচ্চ ব্যান্ডউইথের জিপিইউ-টু-জিপিইউ সংযোগ প্রয়োজন।
সামঞ্জস্য
MFP7E10-N030 NVIDIA ট্রান্সিভারগুলির সাথে সামঞ্জস্যপূর্ণ যার মধ্যে রয়েছেঃ
- ডাবল-পোর্ট ওএসএফপিঃInfiniBand/Ethernet সুইচগুলির জন্য MMA4Z00-NS (800G DR8)
- সিঙ্গল পোর্ট ওএসএফপিঃকানেক্টএক্স-৭ অ্যাডাপ্টারের জন্য MMA4Z00-NS400 (400G)
- QSFP112:ব্লুফিল্ড-৩ ডিপিইউর জন্য এমএমএ১জেড০০-এনএস৪০০ (৪০০জি)
- এছাড়াও 400GbE/NDR InfiniBand এবং NVLink প্রোটোকল সমর্থন করে।
গুরুত্বপূর্ণঃ MPO‐12/APC সংযোগকারীগুলিনাএমপিও-১২/ইউপিসি (নীল শেল) সংযোগকারীদের সাথে সামঞ্জস্যপূর্ণ। ইউপিসি পোলিশ ব্যবহারকারী ১০০জি/২০০জি ট্রান্সিভারগুলির সাথে মিশ্রিত করবেন না।
বিশেষ উল্লেখ
| প্যারামিটার | মূল্য |
|---|---|
| মডেল | MFP7E10-N030 |
| দৈর্ঘ্য | 30 মিটার (সমীকরণঃ +2% * এল / -0) |
| ফাইবারের ধরন | মাল্টি-মোড OM4 (50/125 μm) >30 মিটার দৈর্ঘ্যের জন্য; OM3 ≤30 মিটার |
| সংযোগকারী প্রকার | MPO‐12/APC মহিলা থেকে MPO‐12/APC মহিলা, সবুজ শেল |
| সক্রিয় ফাইবার | 8 (4 Tx, 4 Rx) |
| মেরুকতা | টাইপ-বি ক্রসওভার |
| সন্নিবেশ হ্রাস (সর্বোচ্চ) | ≤ 0.35 + 0.0004 * এল (ডিবি) → 0.362 ডিবি @ 30 মি |
| রিটার্ন লস (মিনিট) | ≥ 35 ডিবি |
| তারের ব্যাসার্ধ | 3.0 ± 0.2 মিমি |
| মিনি বাঁক ব্যাসার্ধ | 30 মিমি (ক্যাবলে যে কোন জায়গায়) |
| জ্যাকেট | অ্যাকোয়া, এলএসজেএইচ / ওএফএনআর |
| অপারেটিং তাপমাত্রা | 0 °C থেকে 70 °C |
| সংরক্ষণের তাপমাত্রা | -40 °C থেকে 85 °C |
| আর্দ্রতা (কন্ডেনসিং নয়) | ১০% ৮৫% RH |
| মানদণ্ড | GR‐1435, IEC 61754‐7, ANSI/TIA‐604‐5 |
নির্বাচন নির্দেশিকা
| অর্ডার করা অংশের নম্বর | বর্ণনা | দৈর্ঘ্য |
|---|---|---|
| MFP7E10-N003 | NVIDIA প্যাসিভ ফাইবার ক্যাবল, MMF, MPO12 APC থেকে MPO12 APC | ৩ মিটার |
| MFP7E10-N005 | NVIDIA প্যাসিভ ফাইবার ক্যাবল, MMF, MPO12 APC থেকে MPO12 APC | ৫ মিটার |
| MFP7E10-N007 | NVIDIA প্যাসিভ ফাইবার ক্যাবল, MMF, MPO12 APC থেকে MPO12 APC | ৭ মিটার |
| MFP7E10-N010 | NVIDIA প্যাসিভ ফাইবার ক্যাবল, MMF, MPO12 APC থেকে MPO12 APC | ১০ মিটার |
| MFP7E10-N015 | NVIDIA প্যাসিভ ফাইবার ক্যাবল, MMF, MPO12 APC থেকে MPO12 APC | ১৫ মিটার |
| MFP7E10-N020 | NVIDIA প্যাসিভ ফাইবার ক্যাবল, MMF, MPO12 APC থেকে MPO12 APC | ২০ মিটার |
| MFP7E10-N025 | NVIDIA প্যাসিভ ফাইবার ক্যাবল, MMF, MPO12 APC থেকে MPO12 APC | ২৫ মিটার |
| MFP7E10-N030 | NVIDIA প্যাসিভ ফাইবার ক্যাবল, MMF, MPO12 APC থেকে MPO12 APC | ৩০ মিটার |
| MFP7E10-N035 | NVIDIA প্যাসিভ ফাইবার ক্যাবল, MMF, MPO12 APC থেকে MPO12 APC | ৩৫ মিটার |
| MFP7E10-N040 | NVIDIA প্যাসিভ ফাইবার ক্যাবল, MMF, MPO12 APC থেকে MPO12 APC | ৪০ মিটার |
| MFP7E10-N050 | NVIDIA প্যাসিভ ফাইবার ক্যাবল, MMF, MPO12 APC থেকে MPO12 APC | ৫০ মিটার |
সুবিধা
- নিম্ন ক্ষতি & উচ্চ রিটার্ন ক্ষতিঃ400G/800G PAM4 মডুলেশনের জন্য পরিষ্কার অপটিক্যাল সিগন্যাল নিশ্চিত করে।
- এপিসি পোলিশঃএনডিআর ইনফিনিব্যান্ড এবং 800 জি ইথারনেটের জন্য প্রতিফলনকে হ্রাস করে।
- টাইপ-বি ক্রসওভার:সরাসরি ট্রান্সিভার জোড়া সহজ করে তোলে; ধ্রুবতা বিপরীত অ্যাডাপ্টারের প্রয়োজন নেই।
- LSZH/OFNR জ্যাকেটঃকম ধোঁয়া এবং অগ্নি retardant, plenum এবং riser স্পেস জন্য উপযুক্ত।
- এনভিআইডিআইএ যোগ্যতাসম্পন্নঃকানেক্টএক্স-৭, ব্লুফিল্ড-৩ এবং স্পেকট্রাম সুইচ ফ্যামিলির জন্য পরীক্ষিত এবং প্রস্তাবিত।
সেবা ও সহায়তা
হংকং স্টারসার্জ গ্রুপ এনভিআইডিআইএ নেটওয়ার্কিং সমাধানের জন্য বিশ্বব্যাপী বিতরণ, বহুভাষিক সহায়তা এবং প্রযুক্তিগত দক্ষতা প্রদান করে। আমাদের দল স্থাপনার পরিকল্পনা, সামঞ্জস্যতা যাচাইকরণ,এবং বিক্রয়োত্তর সহায়তাআমাদের বিক্রয় দলের সাথে যোগাযোগ করুন ভলিউম মূল্য এবং কাস্টম দৈর্ঘ্য অনুসন্ধানের জন্য।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
এই ক্যাবল কি QSFP112 ট্রান্সসিভারগুলির সাথে সামঞ্জস্যপূর্ণ?
হ্যাঁ, যখন উপযুক্ত NVIDIA QSFP112 400G ট্রান্সসিভার (যেমন, MMA1Z00-NS400) অ্যাডাপ্টারের পাশে ব্যবহার করা হয়।
আমি কি MPO- 12 / UPC সংযোগকারীগুলির সাথে এটি ব্যবহার করতে পারি?
নং MPO-12/APC (সবুজ শেল) MPO-12/UPC (নীল শেল) এর সাথে যান্ত্রিক বা অপটিক্যালভাবে সামঞ্জস্যপূর্ণ নয়। এগুলি একসাথে ব্যবহার করলে সংযোগকারী শেষ পৃষ্ঠগুলি ক্ষতিগ্রস্থ হতে পারে।
৩০ মিটার ক্যাবলের সর্বোচ্চ পরিধি কত?
কেবলটি নিজেই 30 মিটার, তবে সামগ্রিক লিঙ্কটি সঠিক ক্ষতি বাজেটিং সহ দুটি প্যাচ প্যানেল (4 সংযোগকারী জংশন) অন্তর্ভুক্ত করলে 50 মিটার পর্যন্ত সমর্থন করতে পারে।
ক্যাবলটি ESD সংবেদনশীল?
না, ক্যাবলের কোন পরিবাহী অংশ নেই। তবে, ট্রান্সিভারগুলি পরিচালনা করার সময় স্ট্যান্ডার্ড ইএসডি সতর্কতা প্রয়োগ করা হয়।
হ্যান্ডলিং সতর্কতা
- দূষণ রোধ করার জন্য সংযোগকারীগুলিতে ধুলোর ক্যাপগুলি ইনস্টলেশন পর্যন্ত রাখুন।
- বিচ্ছিন্ন হওয়ার আগে একটি অপটিক্যাল সংযোগকারী ক্লিনার ব্যবহার করে উভয় ক্যাবল এবং ট্রান্সিভার সংযোগকারী পরিষ্কার করুন।
- 30 মিমি বাঁক ব্যাসার্ধের নীচে তারের বাঁকানো এড়িয়ে চলুন।
- তরল পদার্থের সংস্পর্শে রাখবেন না বা নামমাত্র তাপমাত্রার বাইরে কাজ করবেন না।
- ব্যবহার না করা হলে -৪০ ডিগ্রি সেলসিয়াস থেকে ৮৫ ডিগ্রি সেলসিয়াস পর্যন্ত সংরক্ষণ করুন।
কোম্পানির ভূমিকা
হংকং স্টারসার্জ গ্রুপ কোং লিমিটেডনেটওয়ার্ক হার্ডওয়্যার, আইটি পরিষেবা এবং সিস্টেম ইন্টিগ্রেশন সমাধানগুলির একটি প্রযুক্তি-চালিত সরবরাহকারী। ২০০৮ সালে প্রতিষ্ঠিত, আমরা নেটওয়ার্ক সুইচ, এনআইসি,ওয়্যারলেস অ্যাক্সেস পয়েন্ট, কন্ট্রোলার, ক্যাবল, এবং সংশ্লিষ্ট নেটওয়ার্কিং সরঞ্জাম।
একটি অভিজ্ঞ বিক্রয় এবং প্রযুক্তিগত দলের দ্বারা সমর্থিত, Starsurge সরকার, স্বাস্থ্যসেবা, উত্পাদন, শিক্ষা, অর্থ এবং উদ্যোগের মতো শিল্পকে সমর্থন করে। আমরা আইওটি সমাধান সরবরাহ করি,নেটওয়ার্ক ব্যবস্থাপনা সিস্টেম, কাস্টম সফটওয়্যার ডেভেলপমেন্ট, বহুভাষী সমর্থন, এবং বিশ্বব্যাপী বিতরণ। গ্রাহক-প্রথম পদ্ধতির সাথে, আমরা নির্ভরযোগ্য মানের, প্রতিক্রিয়াশীল পরিষেবা,এবং কাস্টমাইজড সমাধান যা ক্লায়েন্টদের দক্ষ নির্মাণ করতে সাহায্য করে, স্কেলযোগ্য এবং নির্ভরযোগ্য নেটওয়ার্ক অবকাঠামো।
এক নজরে মূল তথ্যসমূহ
সংযোগকারী এবং মেরুকরণঃMPO‐12/APC মহিলা, টাইপ-বি ক্রসওভার, সবুজ শেল
ফাইবার ও দৈর্ঘ্য:মাল্টিমোড ওএম 4, 30 মি (98 ফুট), 8 সক্রিয় ফাইবার
অপটিক্যাল পারফরম্যান্সঃআইএল ≤ ০.৩৬২ ডিবি, আরএল ≥ ৩৫ ডিবি
সম্মতিঃGR‐1435, IEC 61754‐7, OFNR/LSZH
সামঞ্জস্যতা ম্যাট্রিক্স
| ট্রান্সিভার / ডিভাইস | পোর্ট টাইপ | সামঞ্জস্যপূর্ণ |
|---|---|---|
| NVIDIA MMA4Z00-NS (800G DR8) | ডাবল-পোর্ট ওএসএফপি | হ্যাঁ। |
| এনভিডিয়া এমএমএ৪জেড০০-এনএস৪০০ (৪০০জি) | OSFP (একক পোর্ট) | হ্যাঁ। |
| এনভিডিয়া এমএমএ১জেড০০-এনএস৪০০ (৪০০জি) | QSFP112 | হ্যাঁ। |
| কানেক্টএক্স-৭/ব্লুফিল্ড-৩ | OSFP / QSFP112 | হ্যাঁ। |
| এমপিও-১২/ইউপিসি ট্রান্সিভার (১০০জি/২০০জি) | এমপিও-১২/ ইউপিসি | না (বিভিন্ন পোলিশ) |
ক্রেতার চেকলিস্ট
- ট্রান্সসিভার পোর্টের ধরন নিশ্চিত করুনঃ OSFP, টুইন-পোর্ট OSFP, অথবা QSFP112
- সংযোগকারী পোলিশ যাচাই করুনঃ MPO‐12/APC (সবুজ শেল) বনাম UPC (নীল শেল)
- প্রয়োজনীয় তারের দৈর্ঘ্য পরীক্ষা করুন MFP7E10-N030 30 মিটার
- ফাইবারের ধরন নিশ্চিত করুনঃ >30 মিটার দৈর্ঘ্যের জন্য মাল্টিমোড OM4, কম দৈর্ঘ্যের জন্য OM3
- ক্যাবল ব্যবস্থাপনা পরিকল্পনাঃ ন্যূনতম বাঁক ব্যাসার্ধ 30 মিমি
- দীর্ঘ লিঙ্ক ব্যবহার করা হলে প্যাচ প্যানেল সন্নিবেশ ক্ষতি বিবেচনা করুন
