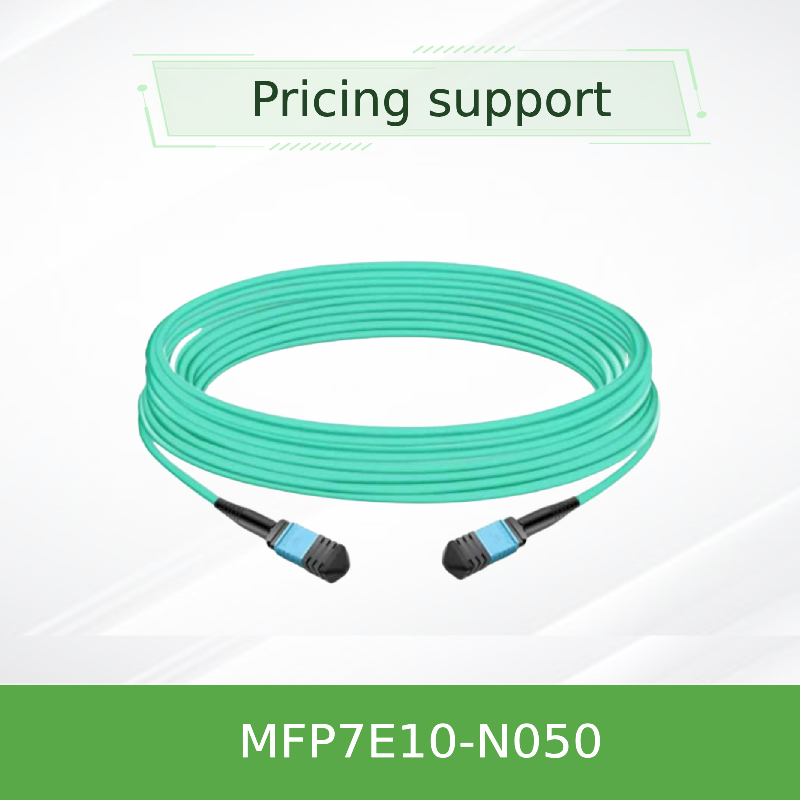

50m NVIDIA MFP7E10-N050 MPO-12/APC অপটিক্যাল কেবল ConnectX-7 / BlueField-3 এবং OSFP/QSFP112 ট্রান্সসিভারের জন্য
পণ্যের বিবরণ:
| পরিচিতিমুলক নাম: | Mellanox |
| মডেল নম্বার: | MFP7E10-N050 (980-9i57y-00N050) |
| নথি: | MFP7E10-Nxxx.pdf |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিসি |
|---|---|
| মূল্য: | Negotiate |
| প্যাকেজিং বিবরণ: | বাইরের বাক্স |
| ডেলিভারি সময়: | জায় উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | প্রকল্প/ব্যাচ দ্বারা সরবরাহ |
|
বিস্তারিত তথ্য |
|||
| মডেল: | MFP7E10-N050 | দৈর্ঘ্য: | 50 মি |
|---|---|---|---|
| ফাইবার টাইপ: | মাল্টিমোড OM4 | সংযোগকারী: | এমপিও -12/এপিসি (মহিলা) |
| সন্নিবেশ ক্ষতি: | ≤ 0.37 ডিবি | রিটার্ন লস: | ≥ 35 ডিবি |
| বিশেষভাবে তুলে ধরা: | 50m NVIDIA MPO-12 অপটিক্যাল কেবল,NVIDIA ConnectX-7 অপটিক্যাল কেবল,OSFP QSFP112 ট্রান্সসিভার কেবল |
||
পণ্যের বর্ণনা
NVIDIA MFP7E10-N050 MPO-12/APC অপটিক্যাল তারের
50 মিটার MPO-12/APC থেকে MPO-12/APC মাল্টিমোড ফাইবার ক্যাবল, টাইপ-বি ক্রসওভার, OM4 (50/125 μm) ।এবং QSFP112 ট্রান্সসিভার.
পণ্যের সংক্ষিপ্ত বিবরণ
NVIDIA MFP7E10-Nxxx সিরিজের প্যাসিভ অপটিক্যাল ক্যাবল উচ্চ ঘনত্বের ডেটা সেন্টার ইন্টারকানেকশনের জন্য ডিজাইন করা হয়েছে। MFP7E10-N050 (50m) একটি 12-ফাইবার MPO-12/APC সংযোগকারীর মধ্যে 8 টি সক্রিয় ফাইবার ব্যবহার করে,৪ টি ফাইবার দিয়ে যা শক্তির অংশ হিসেবে কাজ করে৮-ডিগ্রি কোণযুক্ত পোলিশ (এপিসি) ব্যাক রিফ্লেক্সকে হ্রাস করে, উচ্চ-গতির প্রোটোকলগুলির জন্য সংকেতের অখণ্ডতা নিশ্চিত করে।
এই ক্যাবলটি একটি টাইপ-বি ক্রসওভার সমন্বয়,একটি প্রেরণ চ্যানেল 1 এক প্রান্তে বিপরীত প্রান্তে চ্যানেল 12 গ্রহণের জন্য সমন্বয় করা ✓ অতিরিক্ত মেরুদণ্ড ব্যবস্থাপনা ছাড়া সরাসরি ট্রান্সিভার জোড়া জন্য সমালোচনামূলকএটি ইনফিনিব্যান্ড (এনডিআর) এবং ইথারনেট (400GbE/800GbE) উভয় পরিবেশকে সমর্থন করে।
মূল বৈশিষ্ট্য
অপটিক্যাল ও ফিজিক্যাল
- 50/125 μm OM4 মাল্টি-মোড ফাইবার (দৈর্ঘ্য > 30 m)
- MPO‐12/APC মহিলা সংযোগকারী, সবুজ শেল
- ৮টি সক্রিয় ফাইবার / ৪টি নিষ্ক্রিয় ফাইবার (শক্তির উপাদান)
- টাইপ-বি ক্রসওভার পোলারিটি
- Aqua LSZH / OFNR জ্যাকেট, 3.0 ± 0.2 মিমি ব্যাসার্ধ
পারফরম্যান্স ও সম্মতি
- সন্নিবেশ হ্রাস ≤ 0.35 + 0.0004 × L (dB); 50 মিটার জন্যঃ ≤ 0.370 dB
- রিটার্ন ক্ষতি ≥ 35 ডিবি
- ন্যূনতম বাঁকানো ব্যাসার্ধঃ ৩০ মিমি (ক্যাবলের যে কোন স্থানে)
- অপারেটিং তাপমাত্রাঃ 0 °C থেকে 70 °C
- Telcordia GR‐1435, IEC 61754‐7, ANSI/TIA‐604‐5
প্রযুক্তি
8 ডিগ্রি পোলিশের সাথে এপিসি (অ্যাঙ্গেলড ফিজিক্যাল কন্টাক্ট) শেষের মুখটি উচ্চ-গতির অপটিক্যাল লিঙ্কগুলির জন্য সমালোচনামূলকঃ এটি ট্রান্সিভার লেজারের থেকে অভ্যন্তরীণ ব্যাক রিফ্লেক্সগুলিকে বিভ্রান্ত করে,সংকেত বিকৃতি এবং বিট ত্রুটি হ্রাসএই ক্যাবলটি প্যাসিভ এবং এতে কোন সক্রিয় ইলেকট্রনিক্স নেই, যা কম লেটেন্সি এবং উচ্চ নির্ভরযোগ্যতা নিশ্চিত করে।
NVIDIA specifies the MFP7E10‑Nxxx for links that include up to two optical patch panels (total 4 connector junctions) while maintaining the 50‑meter maximum reach—the MFP7E10‑N050 is the maximum length supported under these conditions.
সাধারণ মোতায়েন
- সুইচ-টু-সুইচ:দীর্ঘ দূরত্বের জন্য স্পিন-লেফ্ট কাপড়গুলিতে ডাবল-পোর্ট ওএসএফপি 800 জি সুইচগুলি সংযুক্ত করা।
- সুইচ-টু-এডাপ্টার:OSFP সুইচগুলিকে ConnectX‐7 বা BlueField‐3 DPU-তে OSFP বা QSFP112 ট্রান্সিভার ব্যবহার করে সংযুক্ত করা।
- 400G/800G ব্রেকআউটঃদুইটি ৪-চ্যানেলের ৪০০জি লিঙ্ককে সমর্থন করার জন্য ডাবল-পোর্ট ওএসএফপি ট্রান্সসিভারগুলির সাথে ব্যবহৃত হয়।
- এআই এবং এইচপিসি ক্লাস্টারগুলির জন্য নিম্ন-ল্যাটেনসি, উচ্চ-ব্যান্ডউইথ জিপিইউ-টু-জিপিইউ সংযোগ প্রয়োজন।
সামঞ্জস্য
MFP7E10-N050 NVIDIA ট্রান্সিভারগুলির সাথে সামঞ্জস্যপূর্ণ যার মধ্যে রয়েছেঃ
- ডাবল-পোর্ট ওএসএফপিঃInfiniBand/Ethernet সুইচগুলির জন্য MMA4Z00-NS (800G DR8)
- সিঙ্গল পোর্ট ওএসএফপিঃকানেক্টএক্স-৭ অ্যাডাপ্টারের জন্য MMA4Z00-NS400 (400G)
- QSFP112:ব্লুফিল্ড-৩ ডিপিইউর জন্য এমএমএ১জেড০০-এনএস৪০০ (৪০০জি)
- এছাড়াও 400GbE/NDR InfiniBand এবং NVLink প্রোটোকল সমর্থন করে।
গুরুত্বপূর্ণঃ MPO‐12/APC সংযোগকারীগুলি MPO‐12/UPC (নীল শেল) সংযোগকারীদের সাথে সামঞ্জস্যপূর্ণ নয়। UPC পোলিশ ব্যবহার করে 100G/200G ট্রান্সিভারগুলির সাথে মিশ্রিত করবেন না।
বিশেষ উল্লেখ
| প্যারামিটার | মূল্য |
|---|---|
| মডেল | MFP7E10-N050 |
| দৈর্ঘ্য | 50 মিটার (বিচ্যুতিঃ +২% × এল / -০) |
| ফাইবারের ধরন | মাল্টি-মোড OM4 (50/125 μm) দৈর্ঘ্য > 30 মিটার |
| সংযোগকারী প্রকার | MPO‐12/APC মহিলা থেকে MPO‐12/APC মহিলা, সবুজ শেল |
| সক্রিয় ফাইবার | 8 (4 Tx, 4 Rx) |
| মেরুকতা | টাইপ-বি ক্রসওভার |
| সন্নিবেশ হ্রাস (সর্বোচ্চ) | ≤ ০.৩৫ + ০.০০০৪ × এল (ডিবি) → ০.৩৭০ ডিবি @ ৫০ মিটার |
| রিটার্ন লস (মিনিট) | ≥ 35 ডিবি |
| তারের ব্যাসার্ধ | 3.0 ± 0.2 মিমি |
| মিনি বাঁক ব্যাসার্ধ | 30 মিমি (ক্যাবলে যে কোন জায়গায়) |
| জ্যাকেট | অ্যাকোয়া, এলএসজেএইচ / ওএফএনআর |
| অপারেটিং তাপমাত্রা | 0 °C থেকে 70 °C |
| সংরক্ষণের তাপমাত্রা | -40 °C থেকে 85 °C |
| আর্দ্রতা (কন্ডেনসিং নয়) | ১০-৮৫% আরএইচ |
| মানদণ্ড | GR‐1435, IEC 61754‐7, ANSI/TIA‐604‐5 |
নির্বাচন নির্দেশিকা
| অর্ডার করা অংশের নম্বর | বর্ণনা | দৈর্ঘ্য |
|---|---|---|
| MFP7E10-N003 | NVIDIA প্যাসিভ ফাইবার ক্যাবল, MMF, MPO12 APC থেকে MPO12 APC | ৩ মিটার |
| MFP7E10-N005 | NVIDIA প্যাসিভ ফাইবার ক্যাবল, MMF, MPO12 APC থেকে MPO12 APC | ৫ মিটার |
| MFP7E10-N007 | NVIDIA প্যাসিভ ফাইবার ক্যাবল, MMF, MPO12 APC থেকে MPO12 APC | ৭ মিটার |
| MFP7E10-N010 | NVIDIA প্যাসিভ ফাইবার ক্যাবল, MMF, MPO12 APC থেকে MPO12 APC | ১০ মিটার |
| MFP7E10-N015 | NVIDIA প্যাসিভ ফাইবার ক্যাবল, MMF, MPO12 APC থেকে MPO12 APC | ১৫ মিটার |
| MFP7E10-N020 | NVIDIA প্যাসিভ ফাইবার ক্যাবল, MMF, MPO12 APC থেকে MPO12 APC | ২০ মিটার |
| MFP7E10-N025 | NVIDIA প্যাসিভ ফাইবার ক্যাবল, MMF, MPO12 APC থেকে MPO12 APC | ২৫ মিটার |
| MFP7E10-N030 | NVIDIA প্যাসিভ ফাইবার ক্যাবল, MMF, MPO12 APC থেকে MPO12 APC | ৩০ মিটার |
| MFP7E10-N035 | NVIDIA প্যাসিভ ফাইবার ক্যাবল, MMF, MPO12 APC থেকে MPO12 APC | ৩৫ মিটার |
| MFP7E10-N040 | NVIDIA প্যাসিভ ফাইবার ক্যাবল, MMF, MPO12 APC থেকে MPO12 APC | ৪০ মিটার |
| MFP7E10-N050 | NVIDIA প্যাসিভ ফাইবার ক্যাবল, MMF, MPO12 APC থেকে MPO12 APC | ৫০ মিটার |
সুবিধা
- নিম্ন ক্ষতি & উচ্চ রিটার্ন ক্ষতিঃ400G/800G PAM4 মডুলেশনের জন্য পরিষ্কার অপটিক্যাল সিগন্যাল নিশ্চিত করে।
- এপিসি পোলিশঃএনডিআর ইনফিনিব্যান্ড এবং 800 জি ইথারনেটের জন্য প্রতিফলনকে হ্রাস করে।
- টাইপ-বি ক্রসওভার:সরাসরি ট্রান্সিভার জোড়া সহজ করে তোলে; ধ্রুবতা বিপরীত অ্যাডাপ্টারের প্রয়োজন নেই।
- LSZH/OFNR জ্যাকেটঃকম ধোঁয়া এবং অগ্নি retardant, plenum এবং riser স্পেস জন্য উপযুক্ত।
- এনভিআইডিআইএ যোগ্যতাসম্পন্নঃকানেক্টএক্স-৭, ব্লুফিল্ড-৩ এবং স্পেকট্রাম সুইচ ফ্যামিলির জন্য পরীক্ষিত এবং প্রস্তাবিত।
- সর্বাধিক পরিধিঃএনভিআইডিআইএ স্পেসিফিকেশন অনুযায়ী দুটি প্যাচ প্যানেল (4 সংযোগকারী জংশন) দিয়ে 50 মিটার দৈর্ঘ্য সর্বাধিক সমর্থিত।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
এই ক্যাবল কি QSFP112 ট্রান্সসিভারগুলির সাথে সামঞ্জস্যপূর্ণ?
হ্যাঁ, যখন উপযুক্ত NVIDIA QSFP112 400G ট্রান্সসিভার (যেমন, MMA1Z00-NS400) অ্যাডাপ্টারের পাশে ব্যবহার করা হয়।
আমি কি MPO- 12 / UPC সংযোগকারীগুলির সাথে এটি ব্যবহার করতে পারি?
নং MPO-12/APC (সবুজ শেল) MPO-12/UPC (নীল শেল) এর সাথে যান্ত্রিক বা অপটিক্যালভাবে সামঞ্জস্যপূর্ণ নয়। এগুলি একসাথে ব্যবহার করলে সংযোগকারী শেষ পৃষ্ঠগুলি ক্ষতিগ্রস্থ হতে পারে।
এই ক্যাবলের সর্বোচ্চ দূরত্ব কি ৫০ মিটার?
হ্যাঁ, এনভিআইডিআইএ স্পেসিফিকেশন অনুযায়ী, MFP7E10-N050 এই সিরিজের দীর্ঘতম বৈকল্পিক, যখন দুটি অপটিক্যাল প্যাচ প্যানেল (4 সংযোগকারী জংশন) অন্তর্ভুক্ত করা হয় তখন 50 মিটার পর্যন্ত মোট লিঙ্ক দৈর্ঘ্য সমর্থন করে।
ক্যাবলটি ESD সংবেদনশীল?
না, ক্যাবলের কোন পরিবাহী অংশ নেই। তবে, ট্রান্সিভারগুলি পরিচালনা করার সময় স্ট্যান্ডার্ড ইএসডি সতর্কতা প্রয়োগ করা হয়।
হ্যান্ডলিং সতর্কতা
- দূষণ রোধ করার জন্য সংযোগকারীগুলিতে ধুলোর ক্যাপগুলি ইনস্টলেশন পর্যন্ত রাখুন।
- বিচ্ছিন্ন হওয়ার আগে একটি অপটিক্যাল সংযোগকারী ক্লিনার ব্যবহার করে উভয় ক্যাবল এবং ট্রান্সিভার সংযোগকারী পরিষ্কার করুন।
- 30 মিমি বাঁক ব্যাসার্ধের নীচে তারের বাঁকানো এড়িয়ে চলুন।
- তরল পদার্থের সংস্পর্শে রাখবেন না বা নামমাত্র তাপমাত্রার বাইরে কাজ করবেন না।
- ব্যবহার না করা হলে -৪০ ডিগ্রি সেলসিয়াস থেকে ৮৫ ডিগ্রি সেলসিয়াস পর্যন্ত সংরক্ষণ করুন।
কোম্পানির ভূমিকা
হংকং স্টারসার্জ গ্রুপ কোং লিমিটেডনেটওয়ার্ক হার্ডওয়্যার, আইটি পরিষেবা এবং সিস্টেম ইন্টিগ্রেশন সমাধানগুলির একটি প্রযুক্তি-চালিত সরবরাহকারী। ২০০৮ সালে প্রতিষ্ঠিত, আমরা নেটওয়ার্ক সুইচ, এনআইসি,ওয়্যারলেস অ্যাক্সেস পয়েন্ট, কন্ট্রোলার, ক্যাবল, এবং সংশ্লিষ্ট নেটওয়ার্কিং সরঞ্জাম।
একটি অভিজ্ঞ বিক্রয় এবং প্রযুক্তিগত দলের দ্বারা সমর্থিত, Starsurge সরকার, স্বাস্থ্যসেবা, উত্পাদন, শিক্ষা, অর্থ এবং উদ্যোগের মতো শিল্পকে সমর্থন করে। আমরা আইওটি সমাধান সরবরাহ করি,নেটওয়ার্ক ব্যবস্থাপনা সিস্টেম, কাস্টম সফটওয়্যার ডেভেলপমেন্ট, বহুভাষিক সহায়তা এবং বিশ্বব্যাপী বিতরণ।
এক নজরে মূল তথ্যসমূহ
সংযোগকারী এবং মেরুকরণঃMPO‐12/APC মহিলা, টাইপ-বি ক্রসওভার, সবুজ শেল
ফাইবার ও দৈর্ঘ্য:মাল্টিমোড ওএম৪, ৫০ মিটার (১৬৪ ফুট), ৮টি সক্রিয় ফাইবার
অপটিক্যাল পারফরম্যান্সঃআইএল ≤ ০.৩৭০ ডিবি, আরএল ≥ ৩৫ ডিবি
সম্মতিঃGR‐1435, IEC 61754‐7, OFNR/LSZH
সামঞ্জস্যতা ম্যাট্রিক্স
| ট্রান্সিভার / ডিভাইস | পোর্ট টাইপ | সামঞ্জস্যপূর্ণ |
|---|---|---|
| NVIDIA MMA4Z00-NS (800G DR8) | ডাবল-পোর্ট ওএসএফপি | হ্যাঁ। |
| এনভিডিয়া এমএমএ৪জেড০০-এনএস৪০০ (৪০০জি) | OSFP (একক পোর্ট) | হ্যাঁ। |
| এনভিডিয়া এমএমএ১জেড০০-এনএস৪০০ (৪০০জি) | QSFP112 | হ্যাঁ। |
| কানেক্টএক্স-৭/ব্লুফিল্ড-৩ | OSFP / QSFP112 | হ্যাঁ। |
| এমপিও-১২/ইউপিসি ট্রান্সিভার (১০০জি/২০০জি) | এমপিও-১২/ ইউপিসি | না (বিভিন্ন পোলিশ) |
ক্রেতার চেকলিস্ট
- ট্রান্সসিভার পোর্টের ধরন নিশ্চিত করুনঃ OSFP, টুইন-পোর্ট OSFP, অথবা QSFP112
- সংযোগকারী পোলিশ যাচাই করুনঃ MPO‐12/APC (সবুজ শেল) বনাম UPC (নীল শেল)
- প্রয়োজনীয় ক্যাবলের দৈর্ঘ্য পরীক্ষা করুন MFP7E10-N050 50 মিটার
- ফাইবারের ধরন নিশ্চিত করুনঃ >30 মিটার দৈর্ঘ্যের জন্য মাল্টি-মোড OM4
- ক্যাবল ব্যবস্থাপনা পরিকল্পনাঃ ন্যূনতম বাঁক ব্যাসার্ধ 30 মিমি
- প্যাচ প্যানেলের সন্নিবেশের ক্ষতি বিবেচনা করুনঃ 4 টি পর্যন্ত সংযোগকারী জংশন অনুমোদিত
